订阅CAD标注不显示文字怎么办
来源：网络收集 点击： 时间：2024-04-19【导读】：
图纸中标注只显示标注线段，不显示文字是什么原因？原因分析：1、缺少标注文字使用的字体文件；2、标注文字高度过小；3、标注文字颜色同底色接近品牌型号：联想LAPTOP-4IN0A1A2系统版本：windows11软件版本：ZWCAD2020方法/步骤1/4分步阅读
3/4
4/4

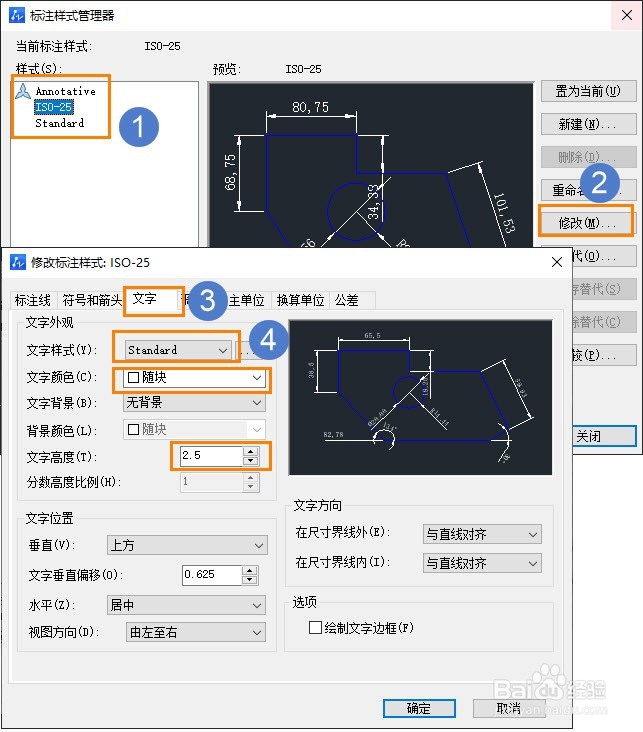

点击菜单【格式-标注样式】（【DIMSTYLE】命令），打开标注样式管理器对话框；
2/4选择需要修改的标注样式名，点击【修改】，在文字页面中，查看【文字样式】，【文字颜色】，【文字高度】等设置是否合适，可以尝试更换文字颜色，将高度调大，观察图形效果；

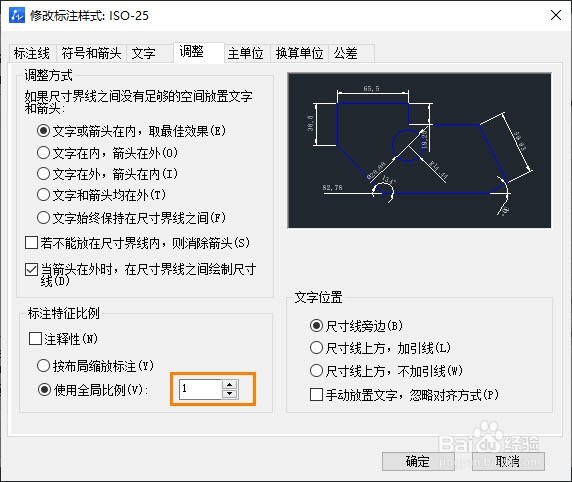

3/4在【调整】页面中，查看【标注特征比例】里的比例值是否合适，可以尝试将该值调大，观察图形效果；

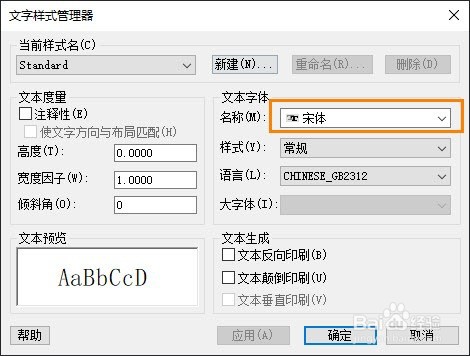

4/4点击菜单【格式-文字样式】（【STYLE】命令），打开文字样式对话框，查看标注样式用到的文字样式设置，是否有“未找到”的字体，如果有，选择其他已有的字体替代。
