UG可以根据外部的点来绘图，所以可以直接导入matlab数据，数据格式为

X1 y1 z1

X2 y2 z2

……

Xn yn zn

首先在matlab中生成数据点，代码如下

clc

clear

format short g

t=0:0.1:100;

x=(15+10*cos(t));

y=(15+10*sin(t));

z=(20*t);

data=;

data1=data;

=size(data1);

fid=fopen(A9.txt,w);

for i=1:m

for j=1:n

fprintf(fid,%f\t,data1(i,j));

end

fprintf(fid,\n);

end

fclose(fid);

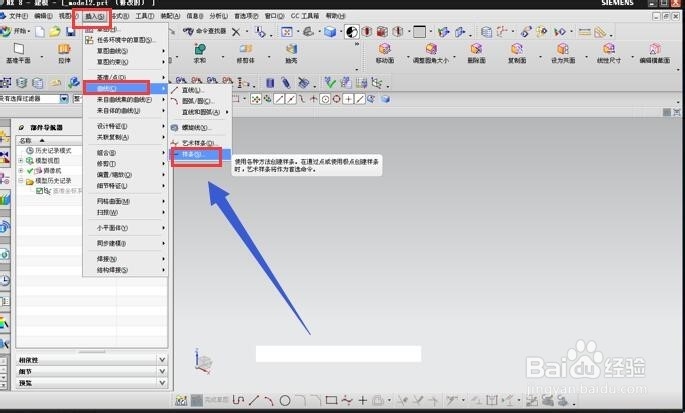

启动UG，点击菜单插入-曲线-样条，如下图所示

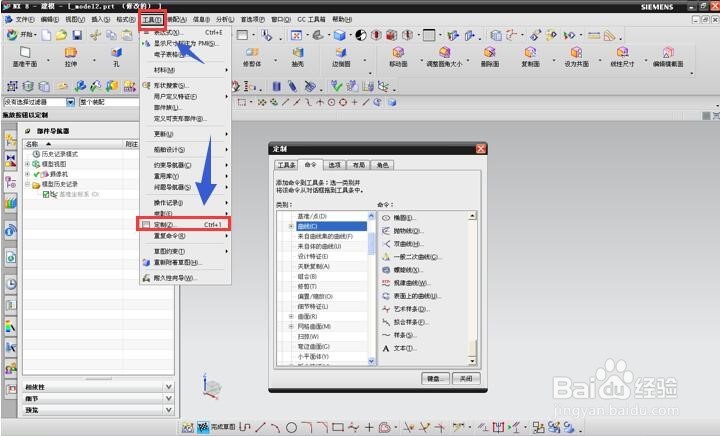

当曲线中线条选项时，点击菜单工具--定制，如下图所示

将样条命令拖到插入-曲线中，如下图所示

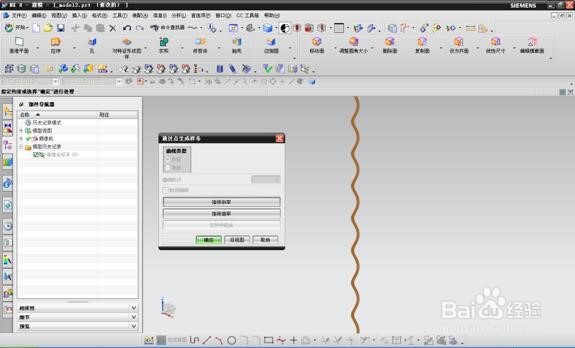

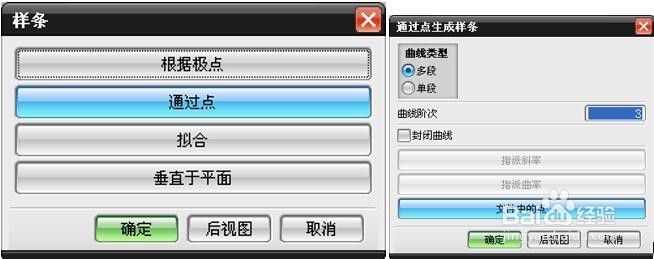

选择 通过点 -文件中的点，找到目标的dat格式的数据，点确定 按钮导入成功，如下图所示

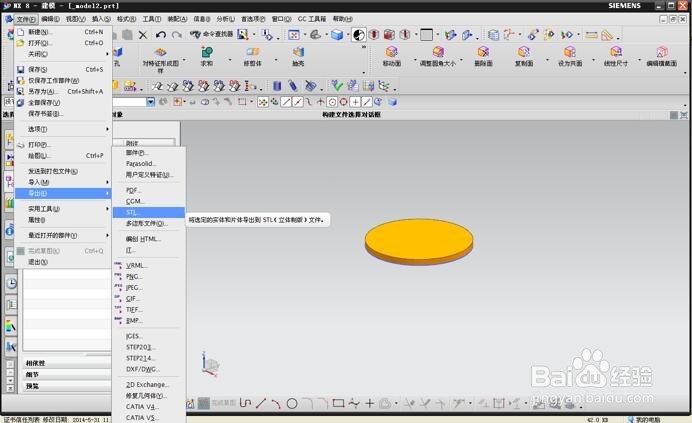

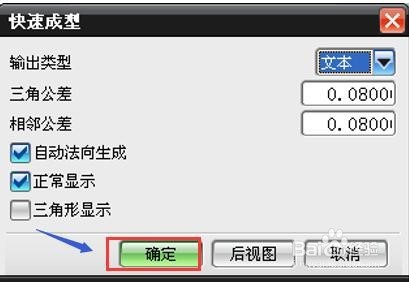

同样UG三维模型也可以导入matlab，下图是将一段圆柱导入matlab的方法。输出类型选择文本。
