订阅PCB中MARK点设计方法
来源：网络收集 点击： 时间：2024-04-20【导读】：
PCB中MARK点设计方法工具/原料morePADS layout设计软件方法/步骤1/4分步阅读
2/4
3/4
4/4

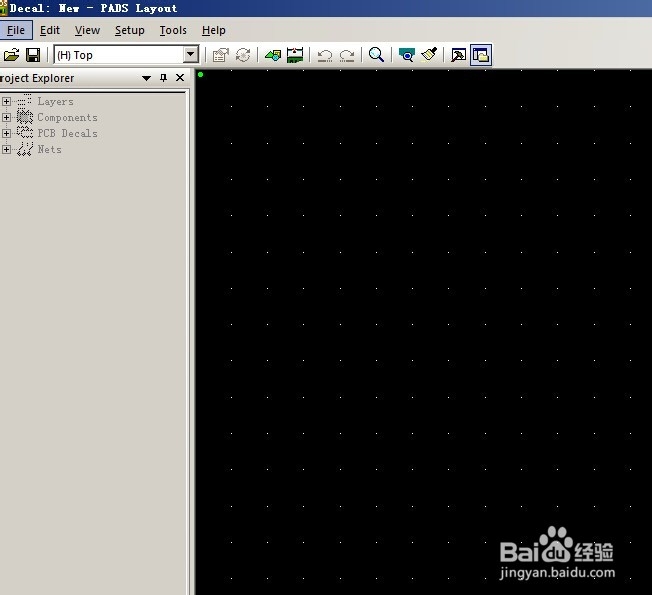

打开PADS layout界面，进入PCB Decal Editor设计界面。

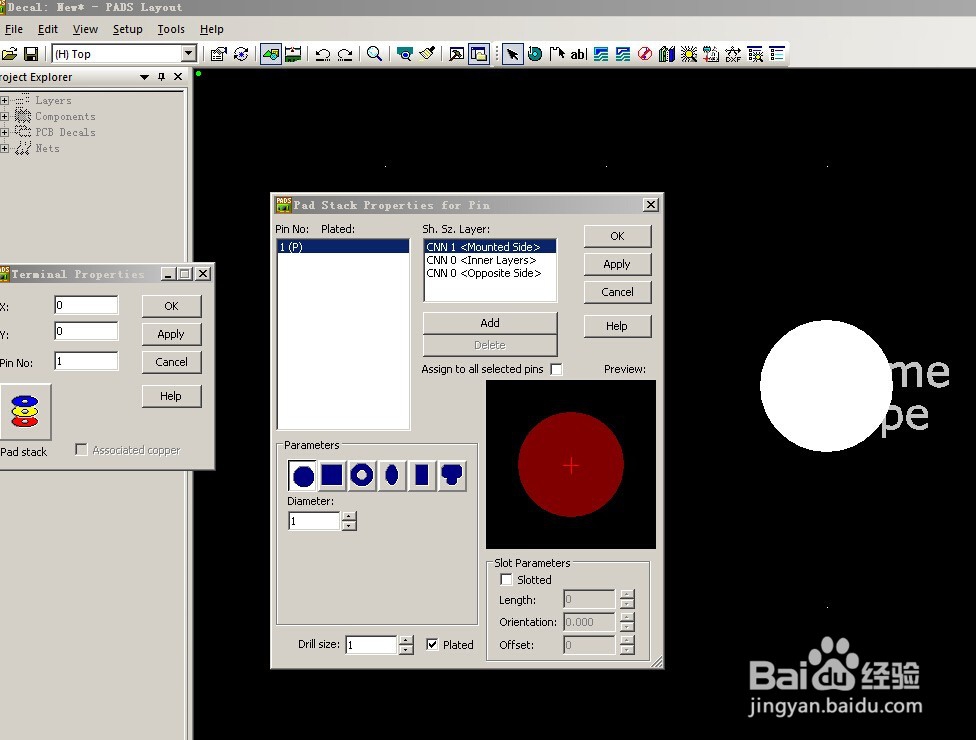

2/4Mark点中心用直径1mm的焊盘（无过孔）。

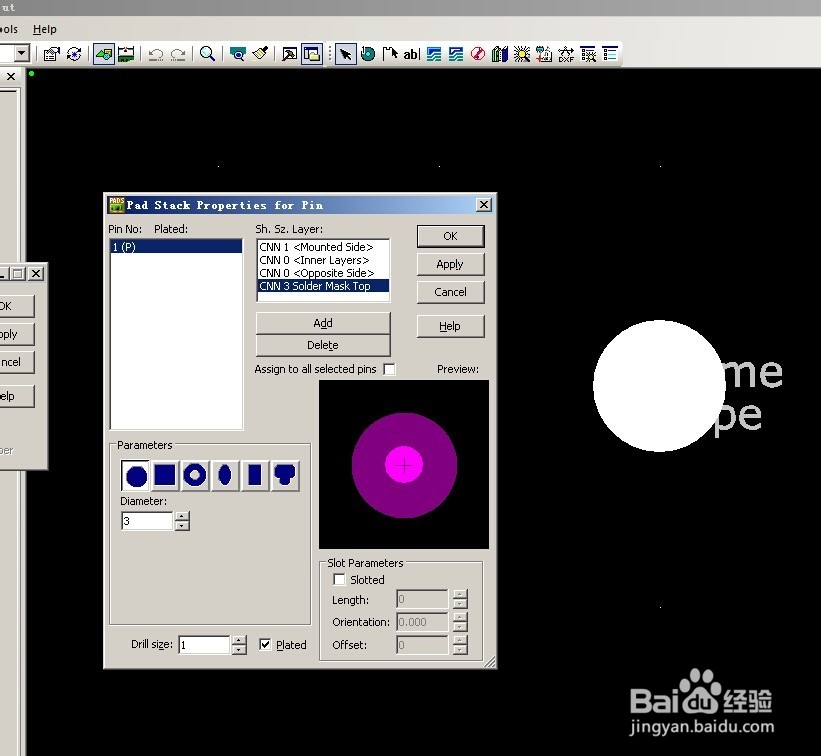

3/4在Mark点整体直径3mm的范围内不能有丝印、布线等穿过.所以在Top Mask层以Mark点为中心,画一个3mm圆,目的是挖掉绿油,否则机器视觉识别的时候绿油容易反光.这个不做也行,大部分机器能够识别.
4/4Mark点的外周距板子边沿=5mm,否则部分机器识别不到。
