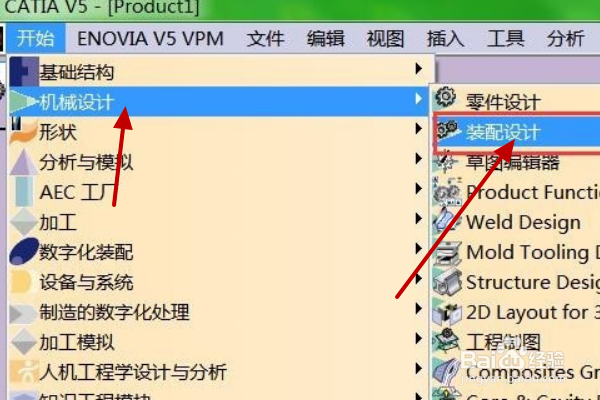

打开catia v5软件，通过菜单路径：开始机械设计装配设计，打开装配设计界面。‍

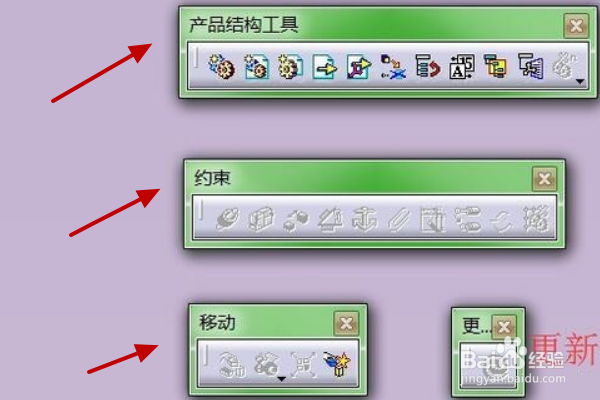

打开装配设计界面如图，主要用到图示【产品结构工具】、【约束】、【移动】、【装配特征】、【测量】、【更新】、【零件目录】工具栏。

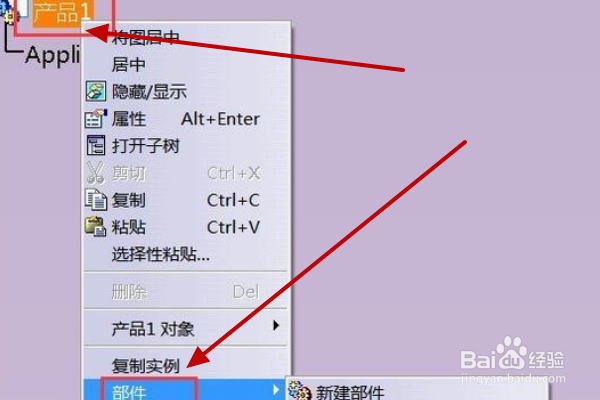

通过产品1，然后再点击部件。

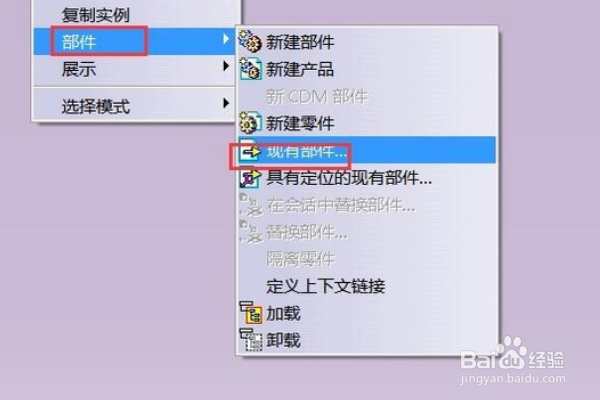

然后点击菜单中现有部件。（注意：要先点击图形树【产品1】再导入。）

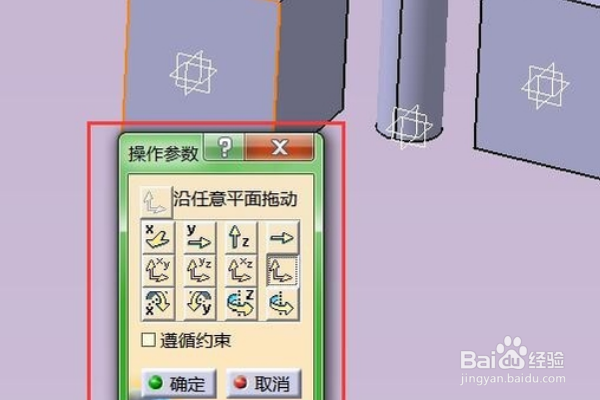

通过【移动】工具栏中【操作】，可打开【操作参数】对话框，上面有多种移动方式，可以单击尝试一下效果。

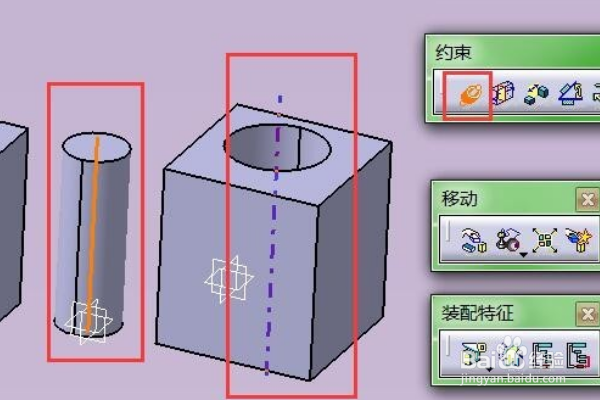

通过【约束】工具栏可方便实现零部件位置定义，可以点击【接触约束】、【角度约束】、【距离约束】等，最后不要忘记单击【更新】。

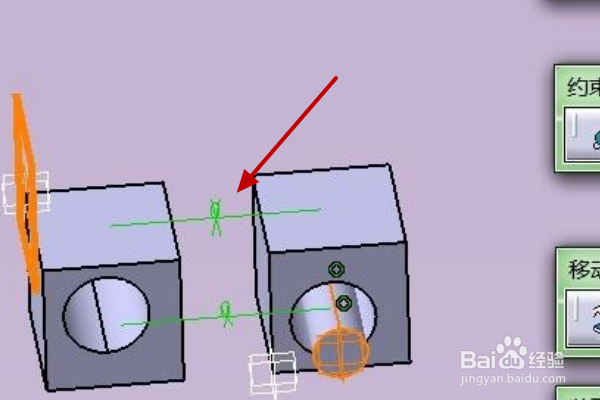

下有【对称】按钮，可实现对称，对于对称的装配体就不用导入多个零部件并约束了。

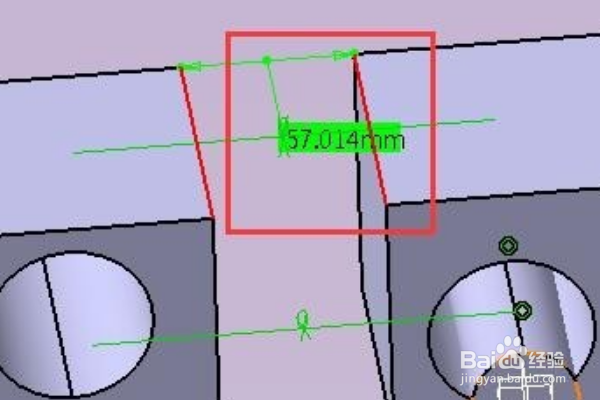

可以通过【测量】测量线、平面等间距离、夹角等信息，方便定义约束。

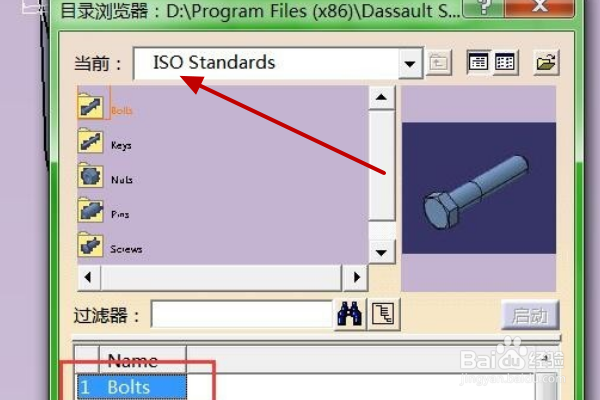

【目录】下自带螺栓、螺母、键等标准件或非标准件零件模型，可以找到需要的直接导入，不需自己绘制。
