该经验给大家分享一篇SolidWorks通过设计树过滤器选择零部件的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1 通过设计树过滤器选择零部件1/4分步阅读
2/4
3/4
4/4
方法/步骤2 通过过滤器过滤隐藏、压缩的零部件1/4
2/4
3/4
4/4
注意事项

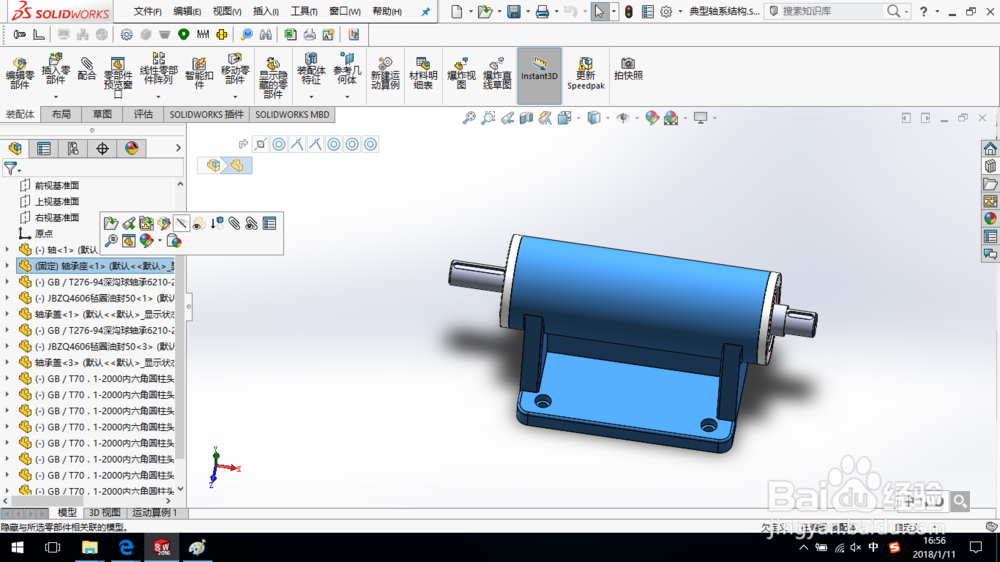

打开SolidWorks装配体文件。装配体模型的创建方法可以参考这篇经验
2/4接下来介绍通过设计树过滤器选择零部件的方法。
单击图示的下三角按钮，选择过滤图形视图。

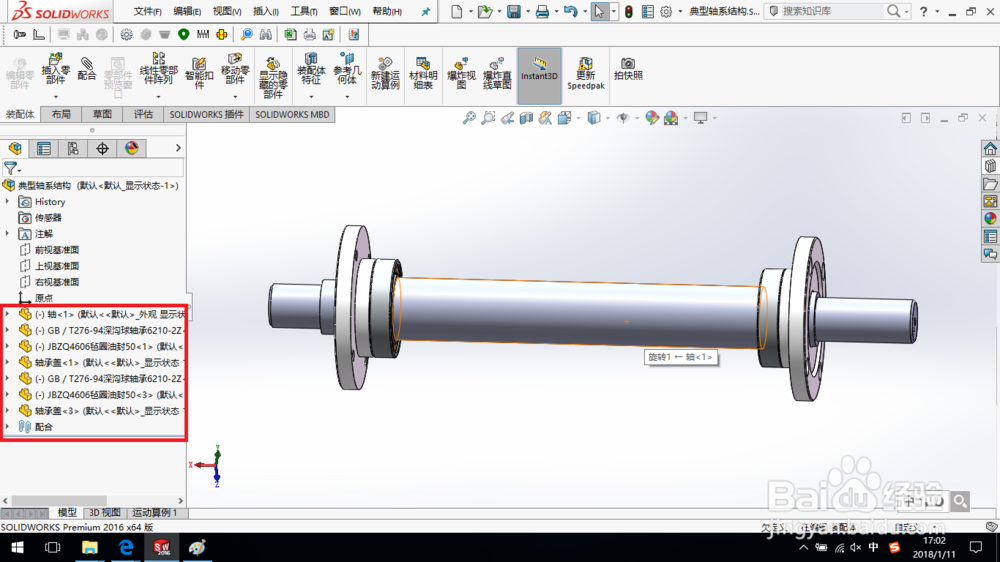

3/4输入过滤器的关键字，此时系统将只显示关键字关联的零件，如图所示。

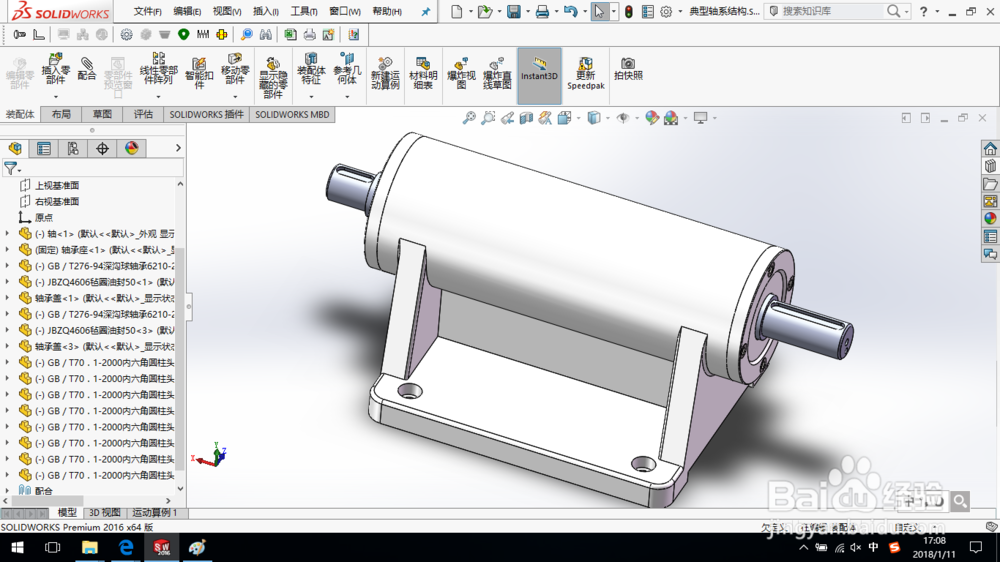

4/4关闭过滤器，系统将恢复原样。
方法/步骤2 通过过滤器过滤隐藏、压缩的零部件1/4接下来介绍通过过滤器过滤隐藏、压缩的零部件。

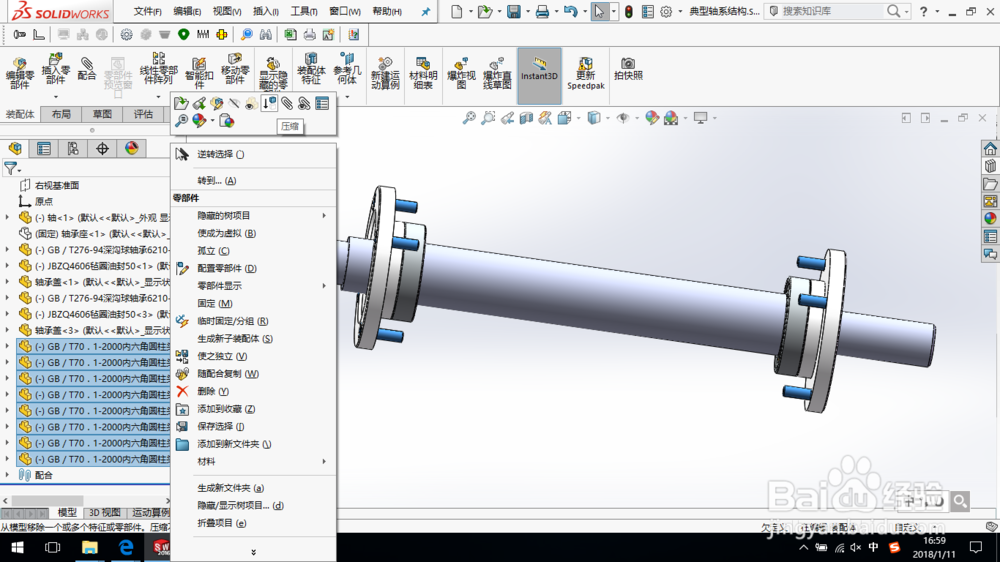

首先隐藏轴承座，并且压缩内六角圆柱头螺钉。
2/4点选“过滤隐藏/压缩的零部件”，系统将自动把隐藏和压缩的零部件过滤掉，如图所示。
3/4取消点选“过滤隐藏/压缩的零部件”，系统可恢复。
4/4保存装配体模型。
注意事项有问题可以留言。
