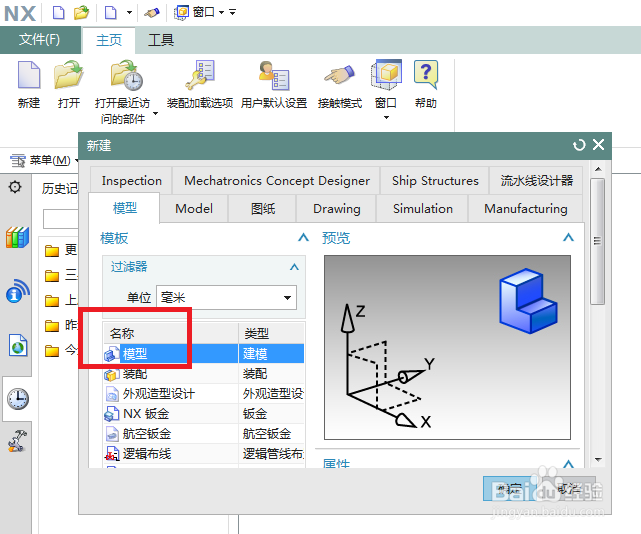

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

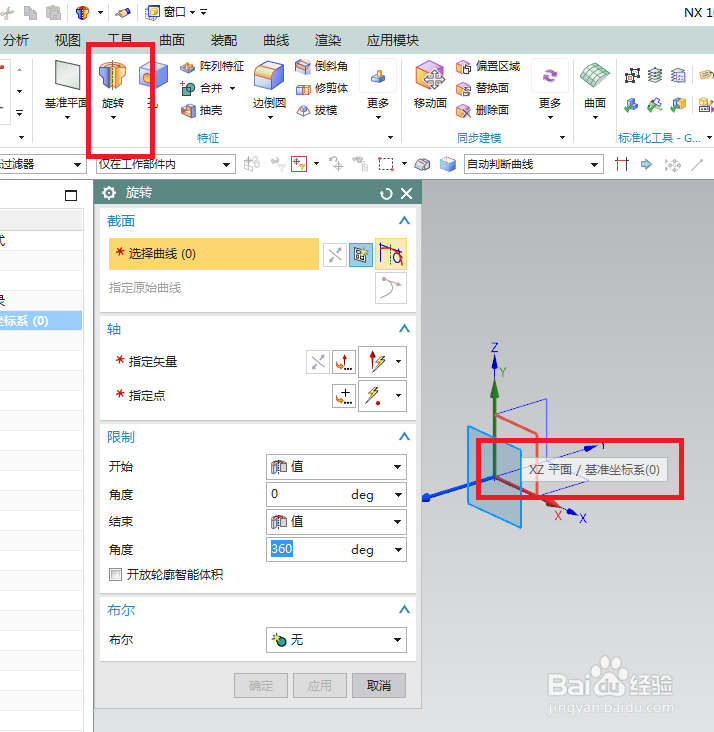

如下图所示，

1、点击工具栏中的 旋转 图标，

2、点击基准坐标系中的 XZ平面，

两步进入草图。

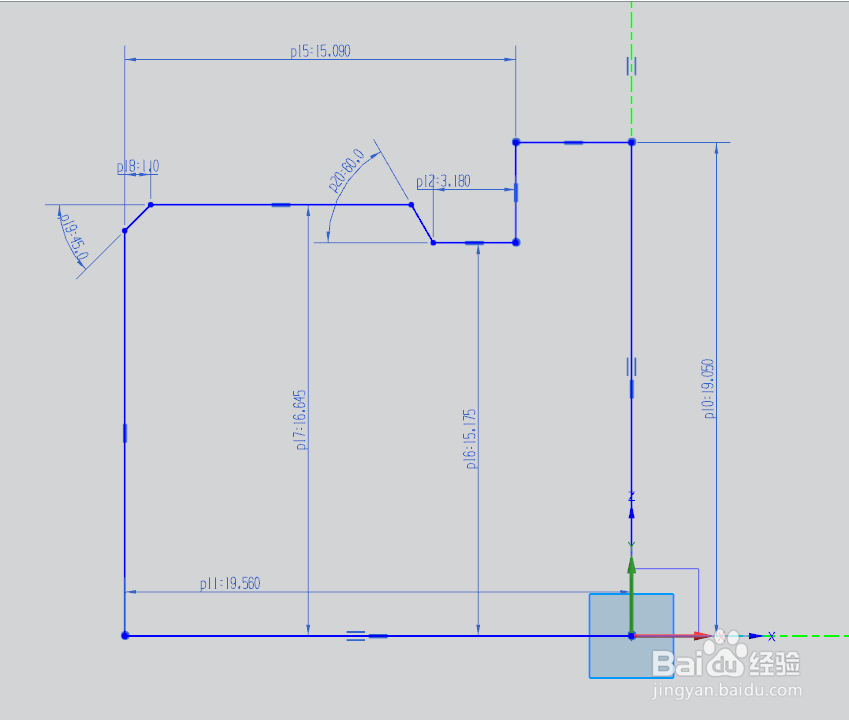

如下图所示，

根据《SAE J514》中的标准图形，

我们在激活 轮廓 命令之后就画出大致轮廓，

然后激活约束命令，与横轴重合，与纵轴重合，

激活快速尺寸，

标注标准详细尺寸：

长度尺寸：19.56、3.18、1.0、15.09，

宽度尺寸：19.05、15.175、16.645，

角度尺寸：45°、60°，

完成这些操作，就点击“完成”，退出草图。

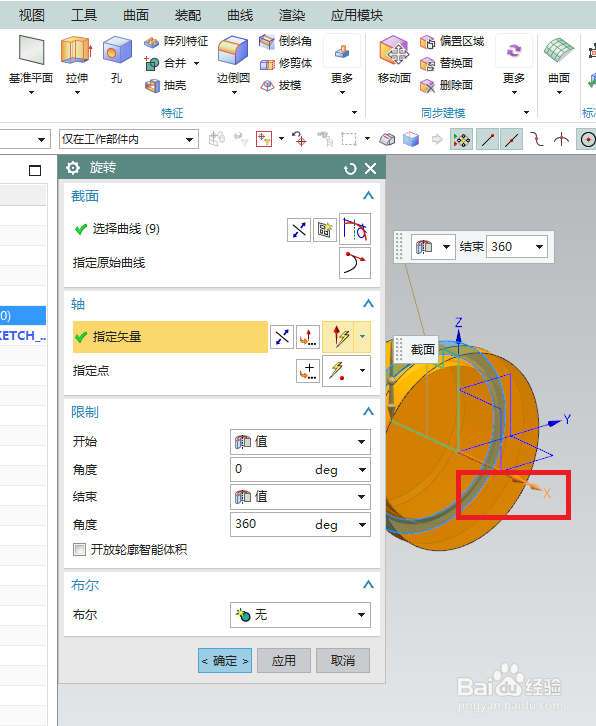

如下图所示，

回到旋转对话框，

选择X轴为旋转轴，

点击确定。

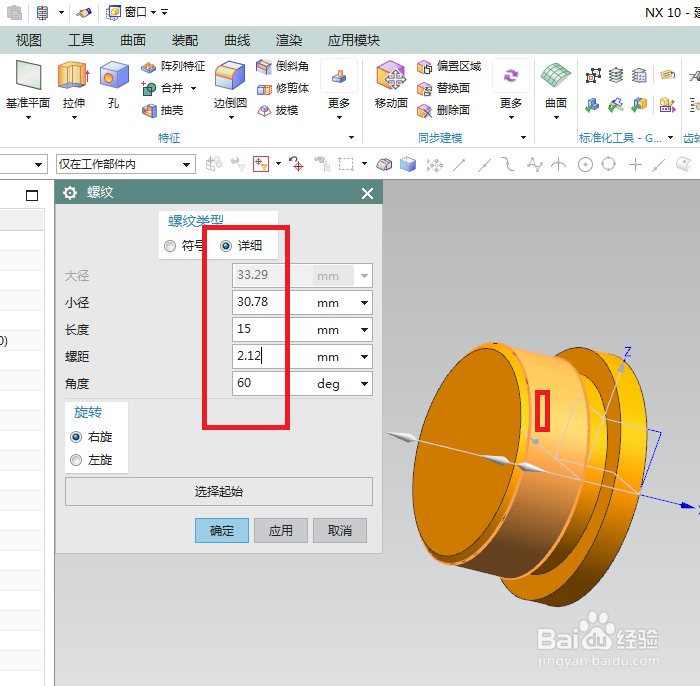

如下图所示，

执行【更多——螺纹】激活螺纹命令，

选择螺纹类型为详细，

选择红色框选所在的曲面为螺纹放置曲面，

选择倒角端面为起始端面，

调整螺纹方向，

设置具体参数：小径30.78、，长度15、螺距2.12，

点击“确定”。

如下图所示，

1、点击工具栏中的 拉伸 图标，激活该命令，

2、点击基准坐标系中的YZ平面，直接进入草图。

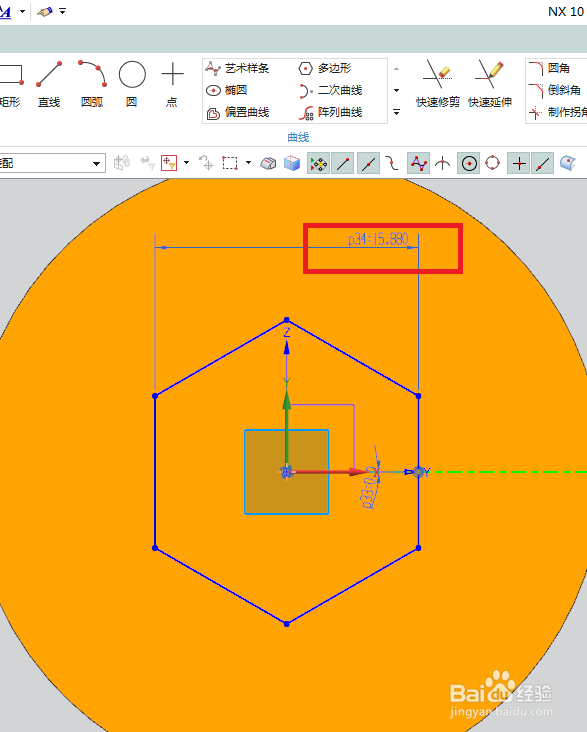

如下图所示，

激活多边形命令，在草图工作区域画一个正六边形，

激活几何约束命令，正六边形的中心点与坐标原点重合，

双击修改角度为0，

激活快速尺寸命令，标注对边尺寸为15.88，

点击“完成”退出草图。

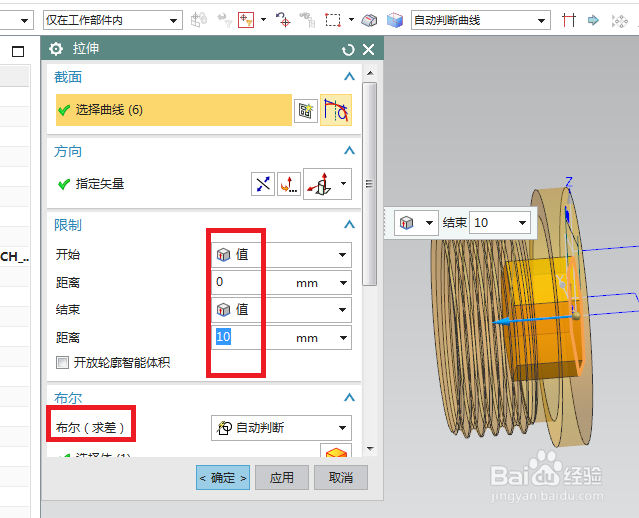

如下图所示，

设置拉伸距离为10，从0开始限制，布尔求和，

调整方向，

点击“确定”，完成内六角的创建。

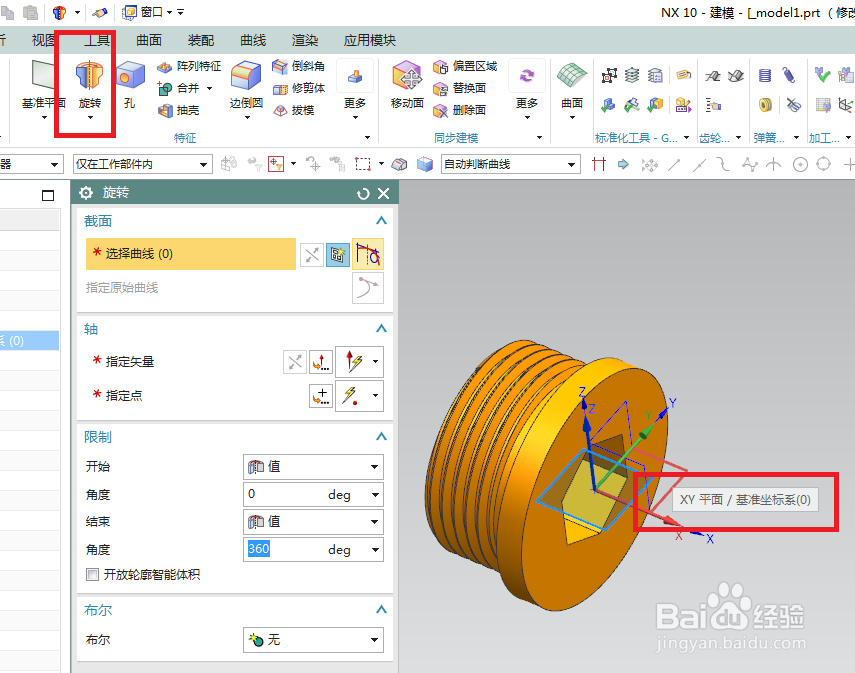

如下图所示，

点击工具栏中的 旋转 图标，激活旋转命令，

点击基准坐标系中的 XY平面，直接进入草图。

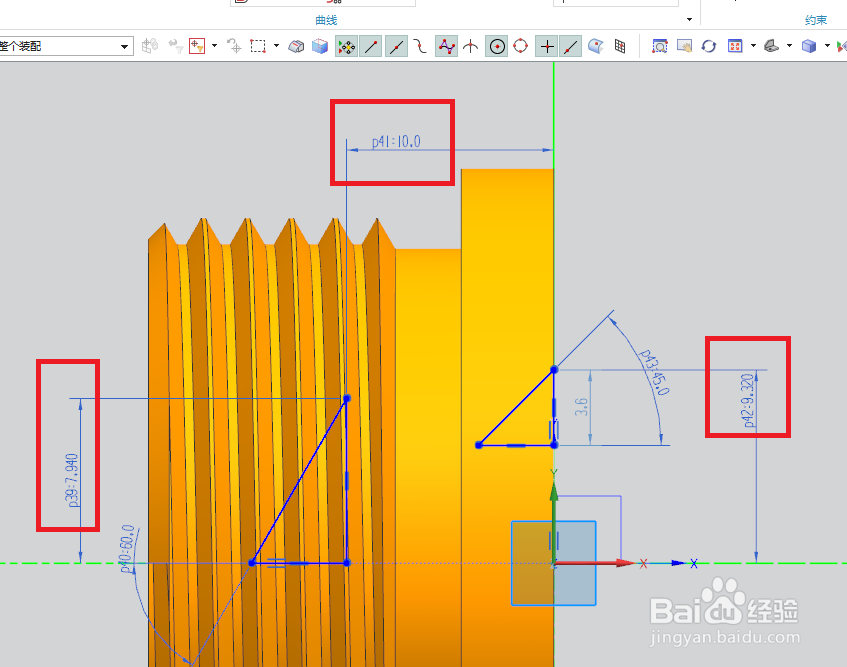

如下图所示，

激活轮廓命令，画两个封闭的三角形，

激活快速尺寸命令，标注几个关键尺寸：

左边三角形：10.0、7.94、60°，

右边三角形：9.32、45°，

激活几何约束命令，左边三角形底边与横轴重合，右边三角形右边与纵轴重合，

点击“完成”，退出草图。

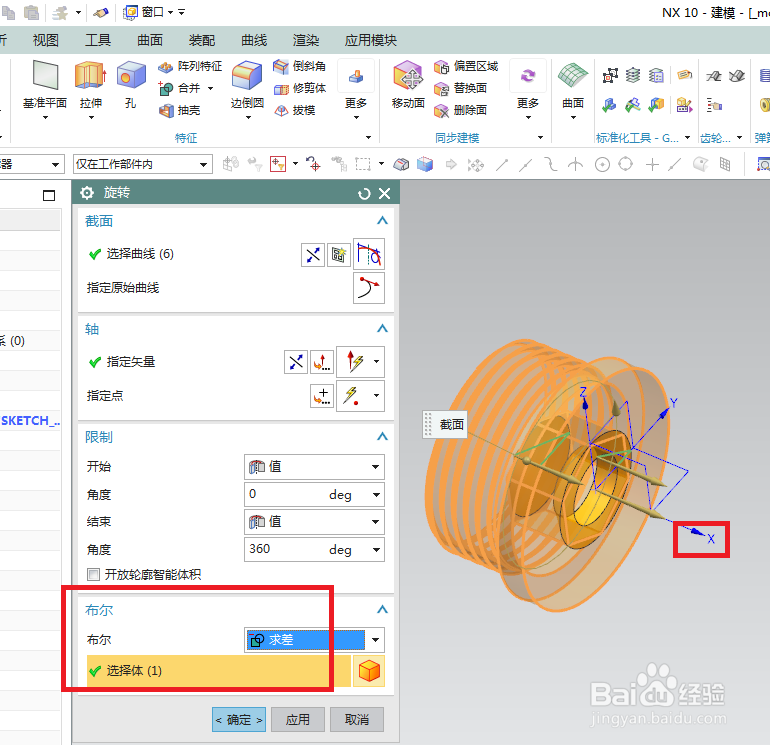

如下图所示，

选择X轴为旋转轴，

布尔求差，

点击“确定”，完成内孔及内倒角的创建。

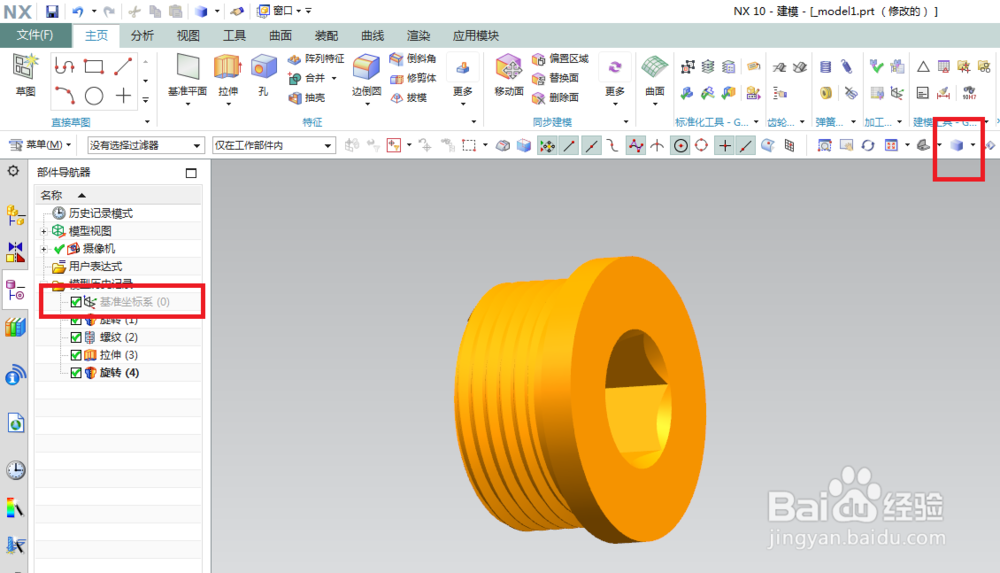

如下图所示，

1、设计树中隐藏基准坐标系，

2、右边红色框选，选择着色模式。

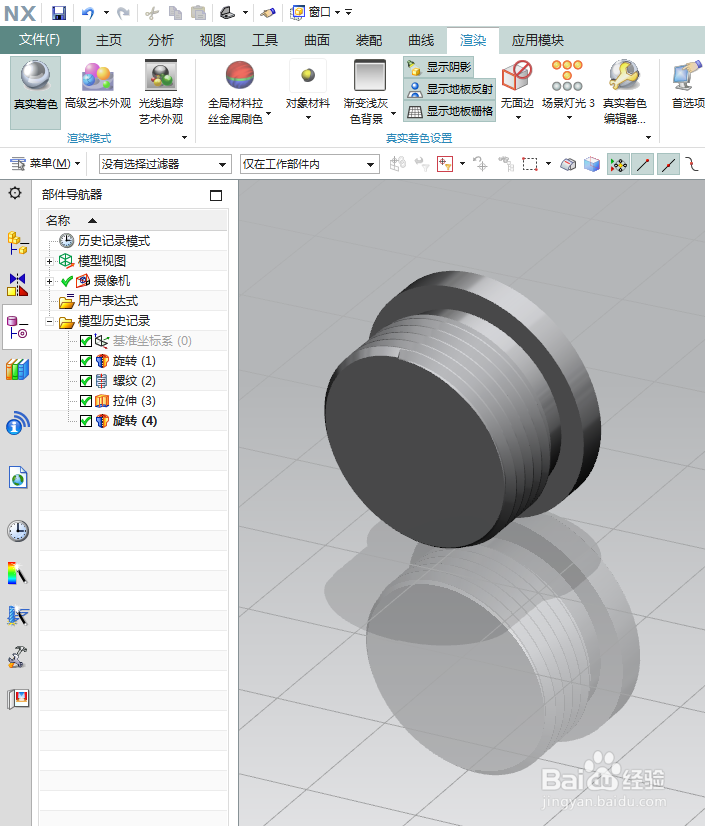

如下图所示，

做一下渲染处理。

1、渲染

2、真实着色

3、选择实体

4、点击“对象材料”

5、点击“钢”。

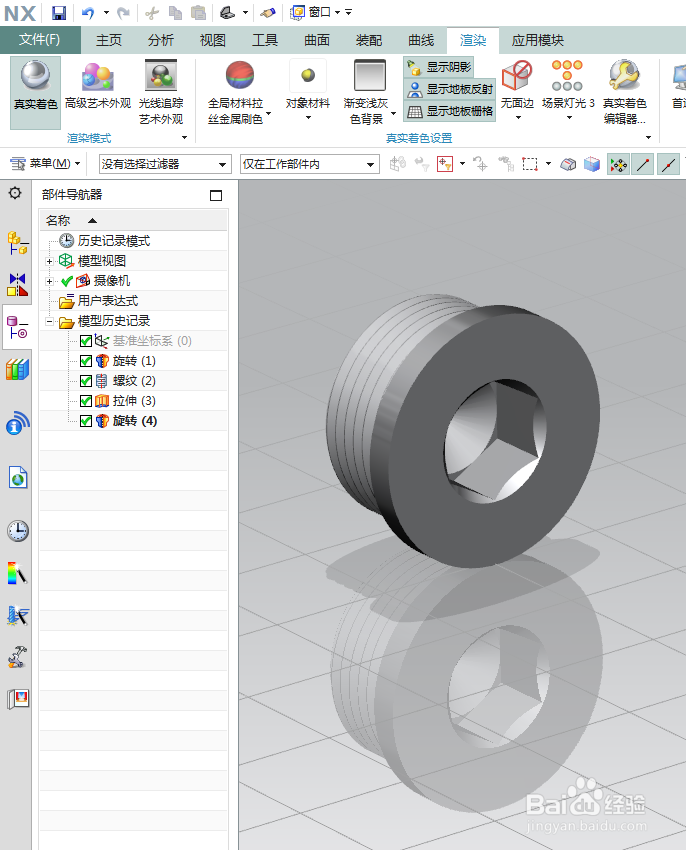

最后的效果犹如下图所示。
