对于电子工程师来说，PCB layout是一项基本的技术技能，如何将PCB走线走的非常合理，最大程度降低电磁干扰，对任何一个工程师来讲，都是非常重要的，在PCB走线过程中，如何设置任意角度走线呢？工具/原料more电脑Altium Designer 17.1方法/步骤1/5分步阅读

第一步，点击电脑的右下角的开始菜单，然后找到Altium Designer图标点击打开；

2/5

第二步，打开后，点击窗口左上角的图标，选择Preference选项，弹出对话框，“Interactive Routing--Interactive Routing Option”中，在90/45度的复选框前面Restrict To 90/45勾选取消；

3/5

第三步，从file--open project打开一个PCB工程文件，然后选择其中的PCB文件；

4/5

第四步，点击上方快捷工具栏中的交互布线图标，在PCB中开始布线；

5/5

第五步，接着按住Shift键不松开，再点击“空格键”，可以看到布线的角度在不断调整，包含任意角度直线，弧度，90/45度几种模式；

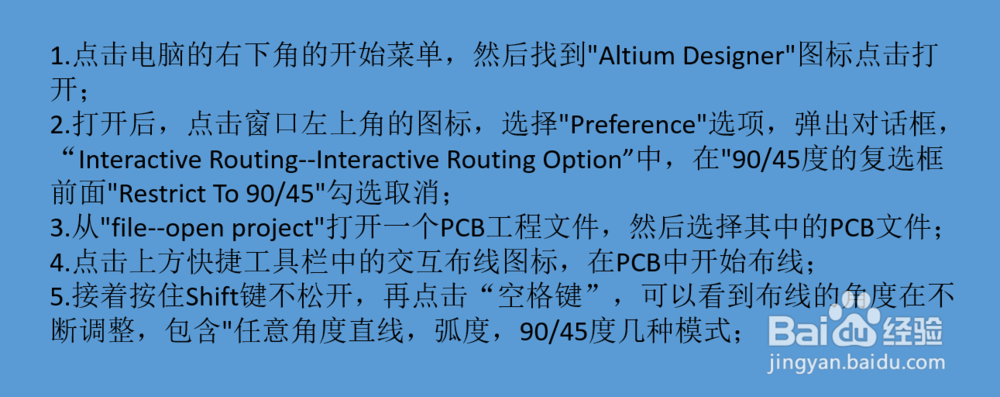

总结1/1

1.点击电脑的右下角的开始菜单，然后找到Altium Designer图标点击打开；

2.打开后，点击窗口左上角的图标，选择Preference选项，弹出对话框，“Interactive Routing--Interactive Routing Option”中，在90/45度的复选框前面Restrict To 90/45勾选取消；

3.从file--open project打开一个PCB工程文件，然后选择其中的PCB文件；

4.点击上方快捷工具栏中的交互布线图标，在PCB中开始布线；

5.接着按住Shift键不松开，再点击“空格键”，可以看到布线的角度在不断调整，包含任意角度直线，弧度，90/45度几种模式；

注意事项

以上就是AD中设置任意角度走线的操作步骤了，如果对你有帮助，请帮忙点击投票以便帮助更多的朋友，谢谢
