订阅Creo 7.0如何分割主体
来源：网络收集 点击： 时间：2024-04-23【导读】：
本文讲解Creo 7.0分割主体功能的详细使用方法工具/原料moreCreo 7.0待进行主体分割的模型方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
注意事项
打开待进行主体分割的模型，我们将在当前模型的基础上分割出另外两个主体。

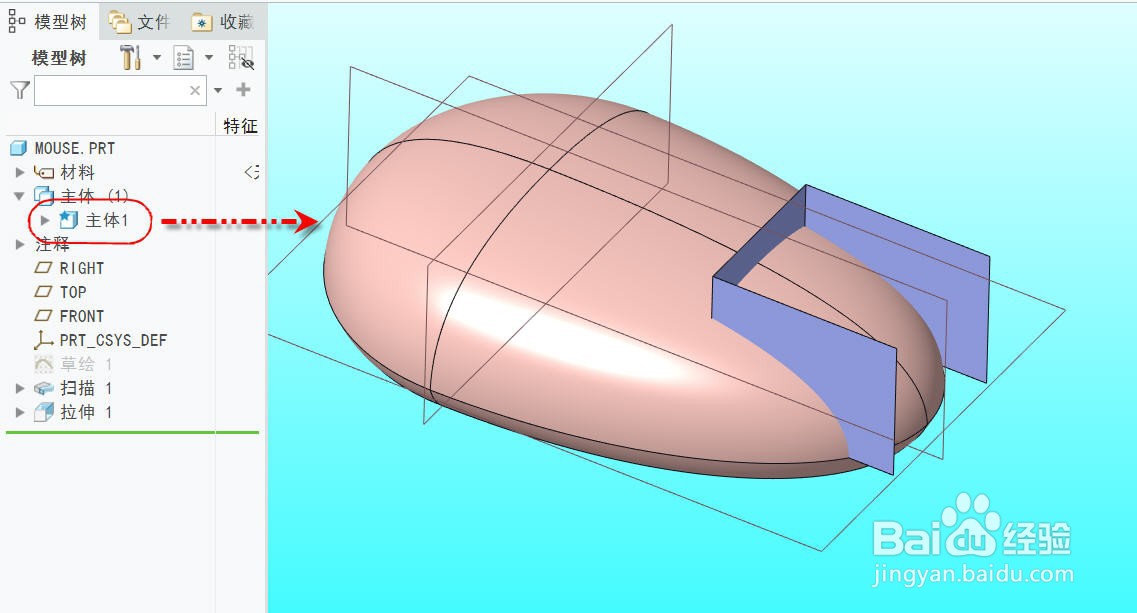

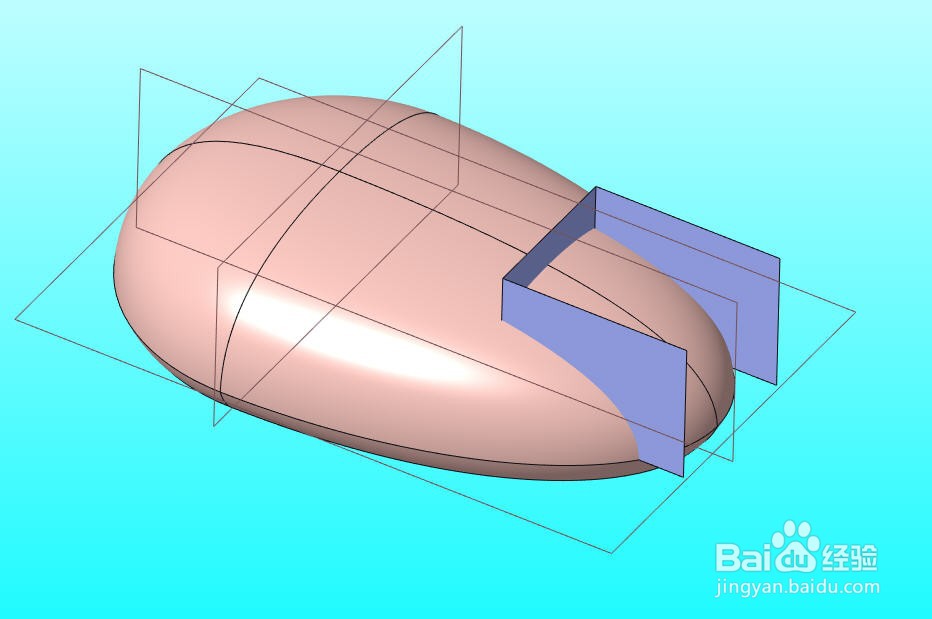

2/9可以看到模型现在只有一个主体

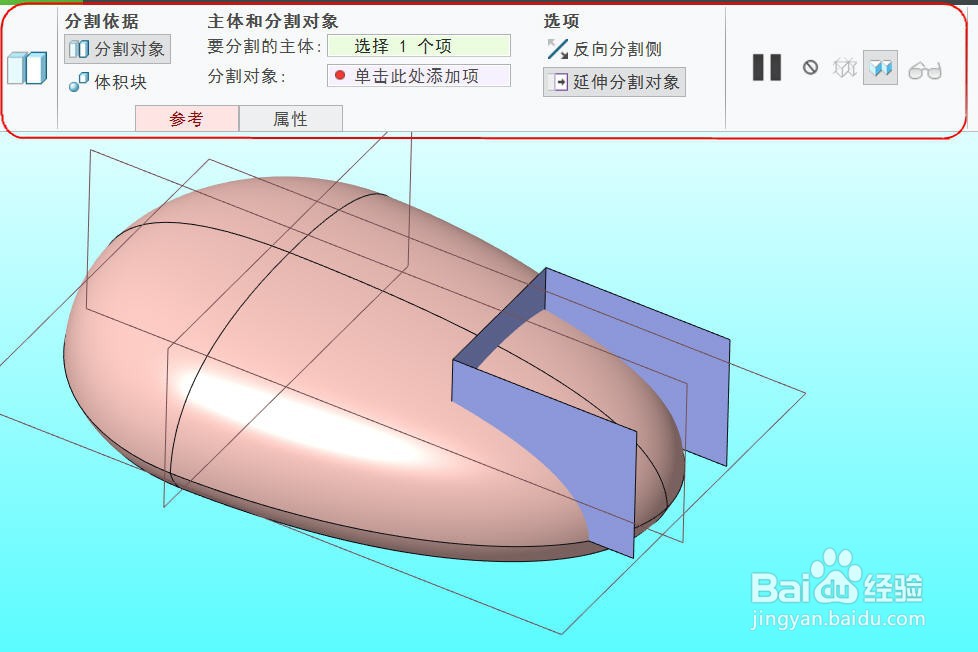

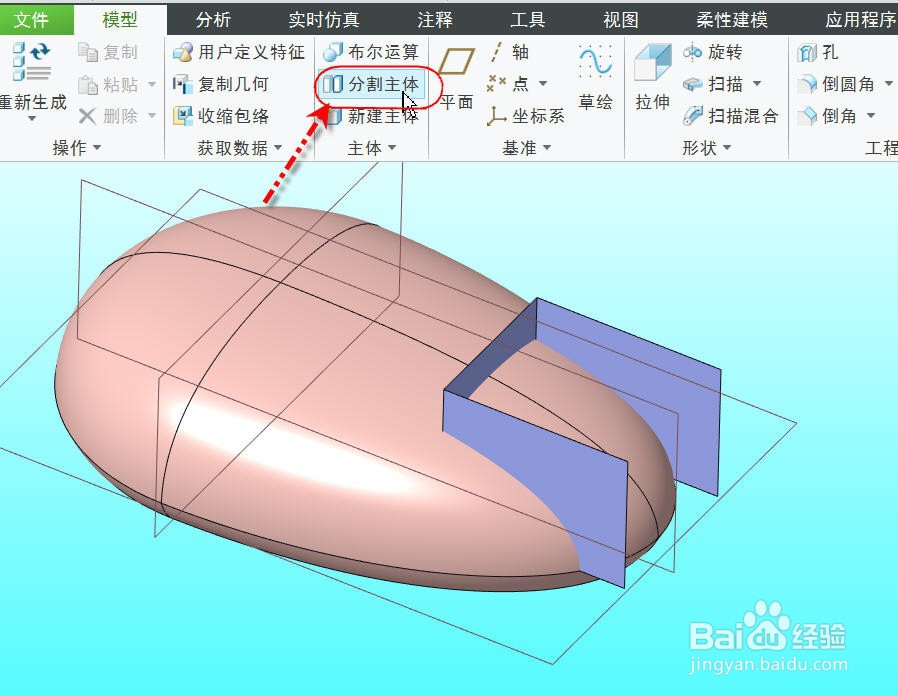

3/9点击【分割主体】，打开【分割主体】的操控面板

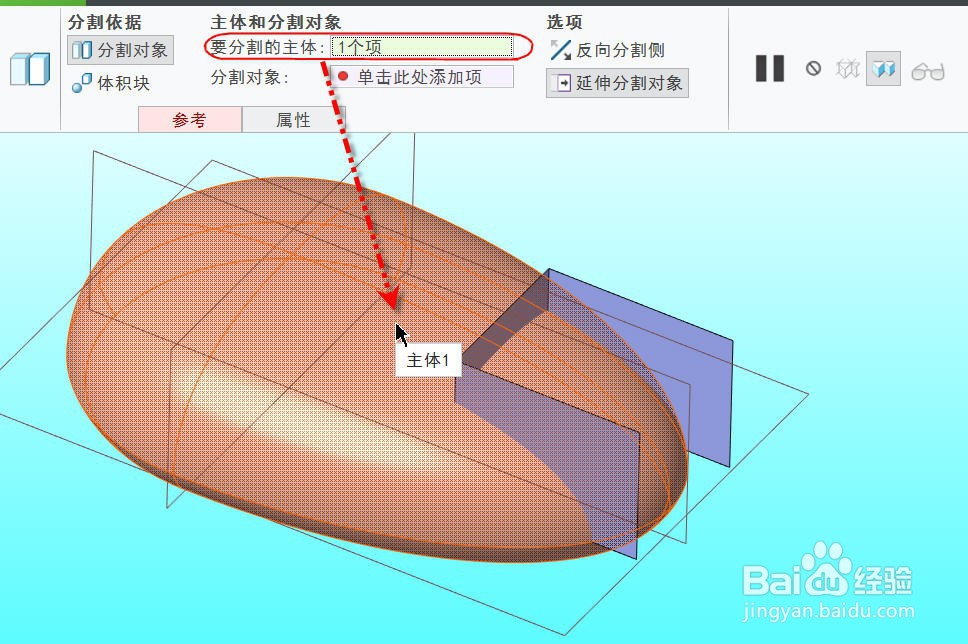

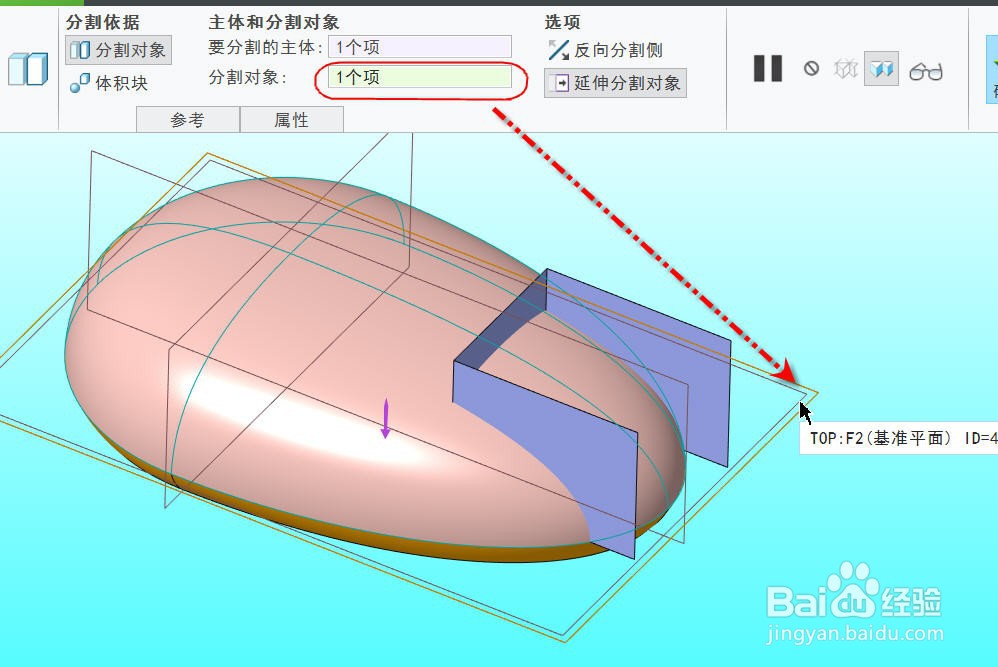

4/9点击并激活【要分割的主体】输入框并选择【主体1】，点击并选择【分割对象】输入框并选择【TOP】基准平面，完成选择后，软件会自动分割出一个新主体。

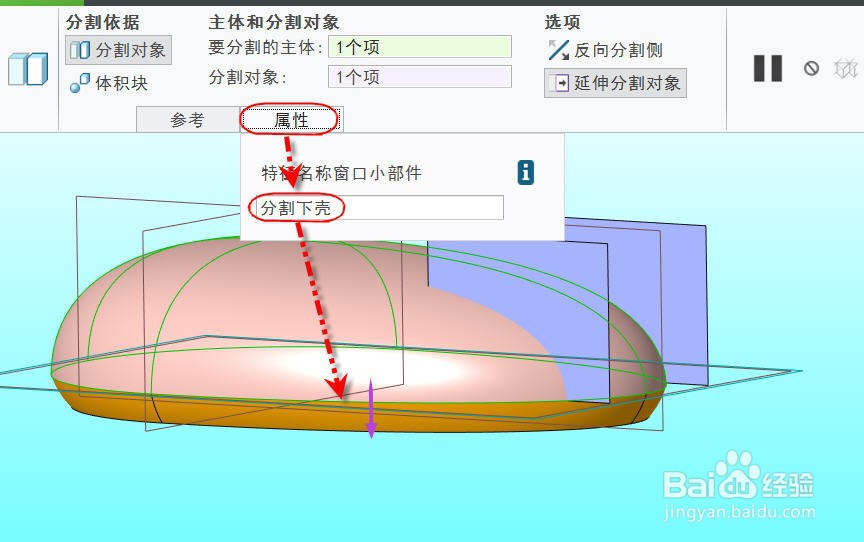

5/9点击并展开【属性】选项页，并在输入框内输入【分割下壳】。点击【确定】关闭操控面板完成分割。

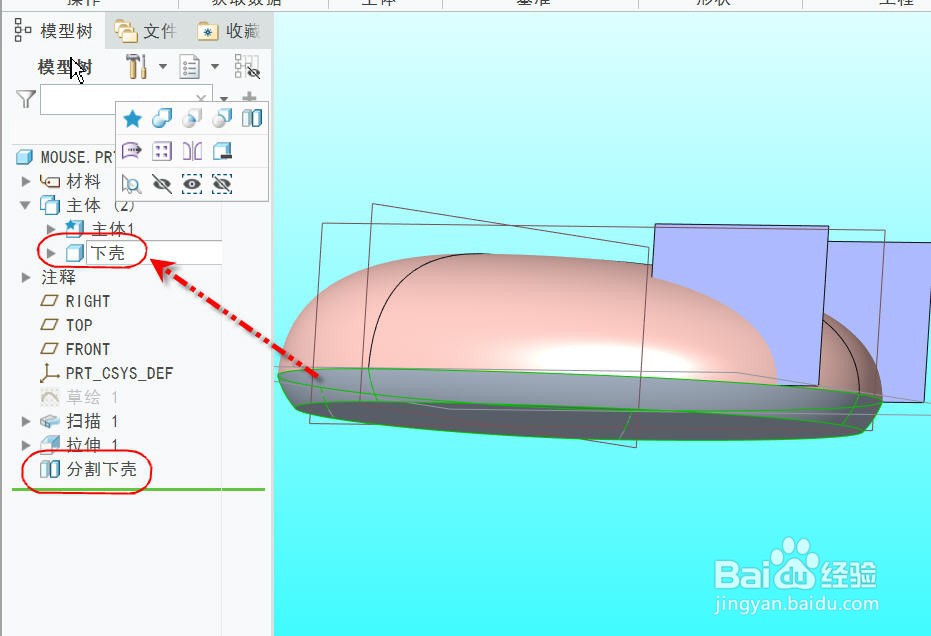

6/9在模型树中选择新分割出来的主体，并重命名为【下壳】

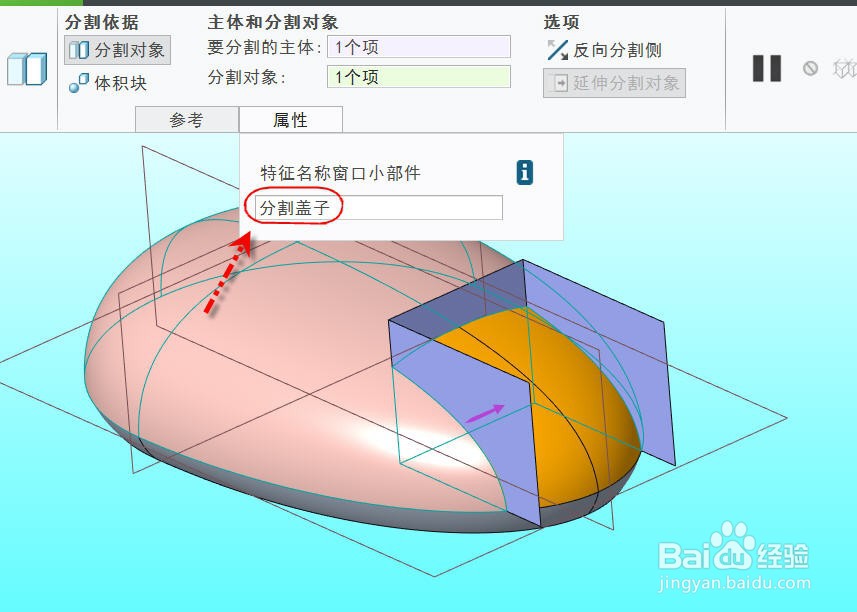

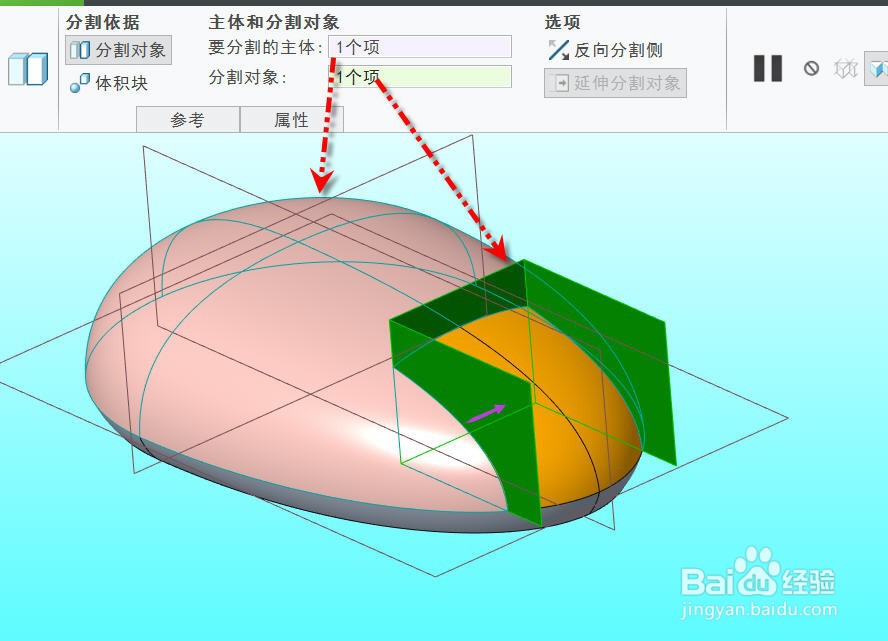

7/9同上方法再次进入分割主体操控面板，分割的主体还是选择【主体1】，但分割的对象这次选择图示的面组。并且把特征命名为【分割盖子】

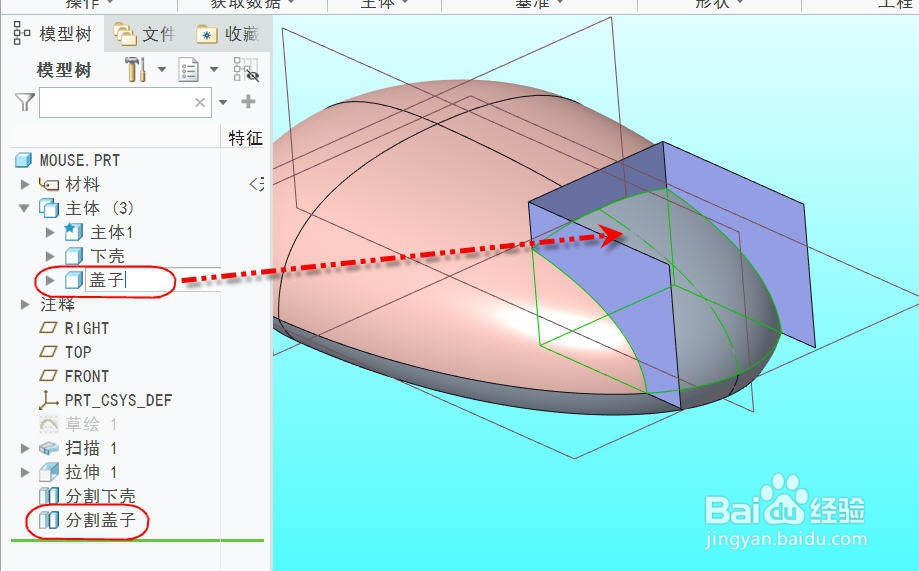

8/9点击【确定】关闭操控面板完成分割主体功能后，在模型树种找到新分割出来的主体命名为【盖子】

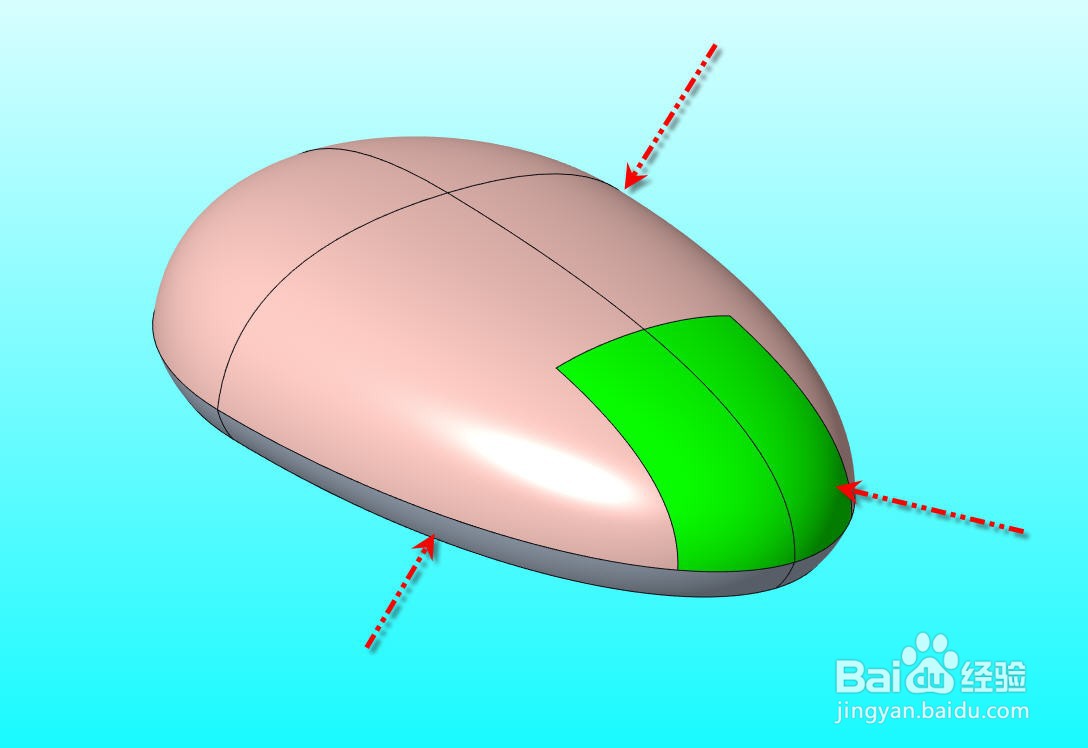

9/9最后得到分割完成的主体如下图所示。
注意事项可用于分割主体的几何包括基准平面、曲面和面组等，一般曲面配合形状的模型选择面组居多。
建议对分割特征和分割出来的主体都重命名能代表主体的名称，方便需要的时候找到和选择主体。
