在工程进度计划中，我们经常碰到领导、公司、甲方要求提交横道图（甘特图）跟双代号网络图，接下来就交给大家一个一箭双雕的方法，一个工具解决横道图、双代号网络图、单代号等来回互换的问题工具/原料more广联达斑马进度计划，可直接百度搜索斑马进度官网下载方法/步骤1/9分步阅读

打开斑马进度计划软件，点击文件-打开向导-导入Project

2/9

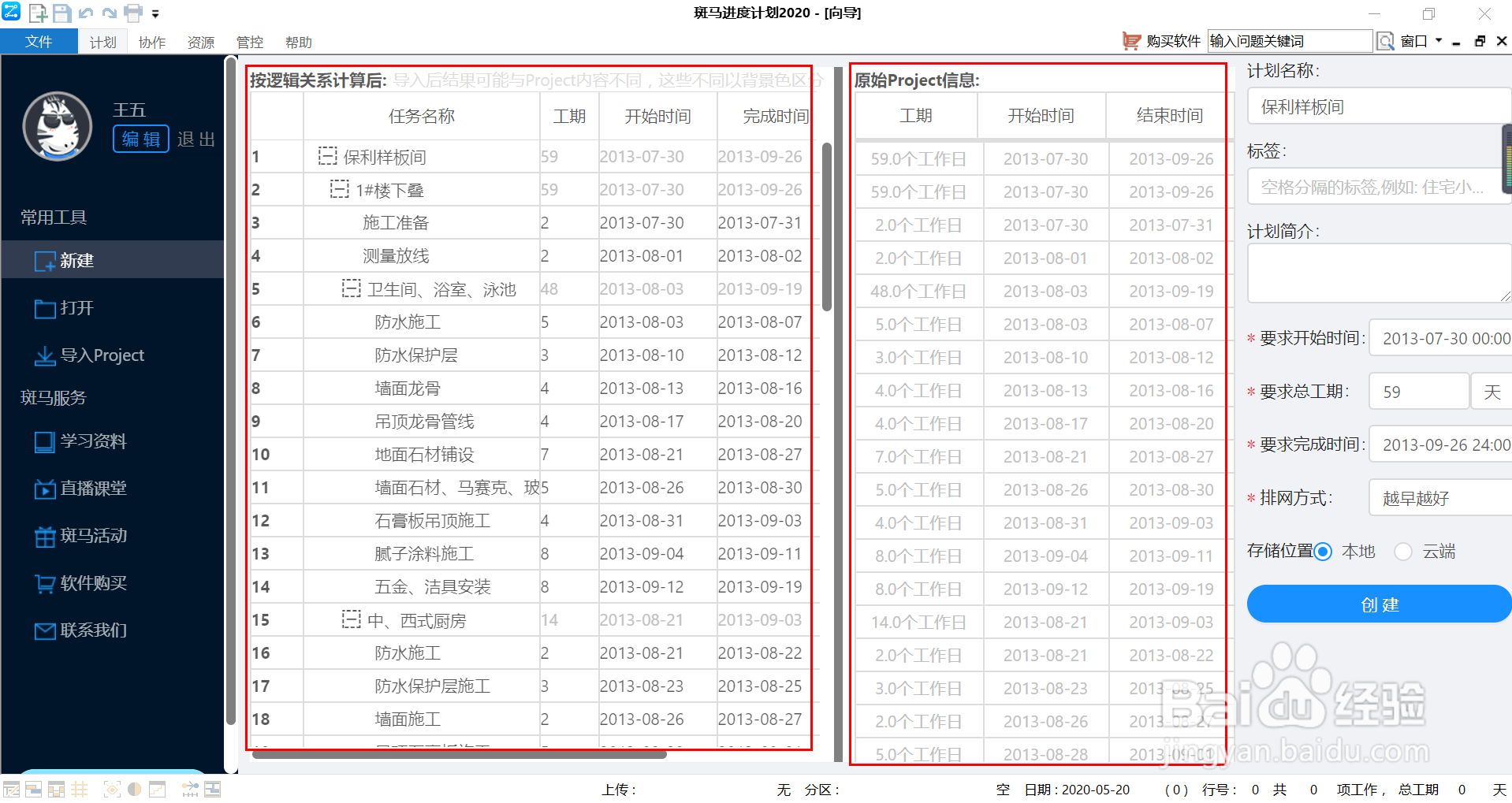

选择需要转化网络图的Project文件打开（.mmp格式文件），导入后左侧部分为导入斑马进度计划软件后，软件根据原来的Project中任务的工期及逻辑关系自动计算出新的准确的计划开始/完成时间（在Project中的时间大多数都是不准确的），右侧部分为原始的Project信息，如果新计算出来的数据与原数据不同，软件会通过颜色标识出来，供您参考。

3/9

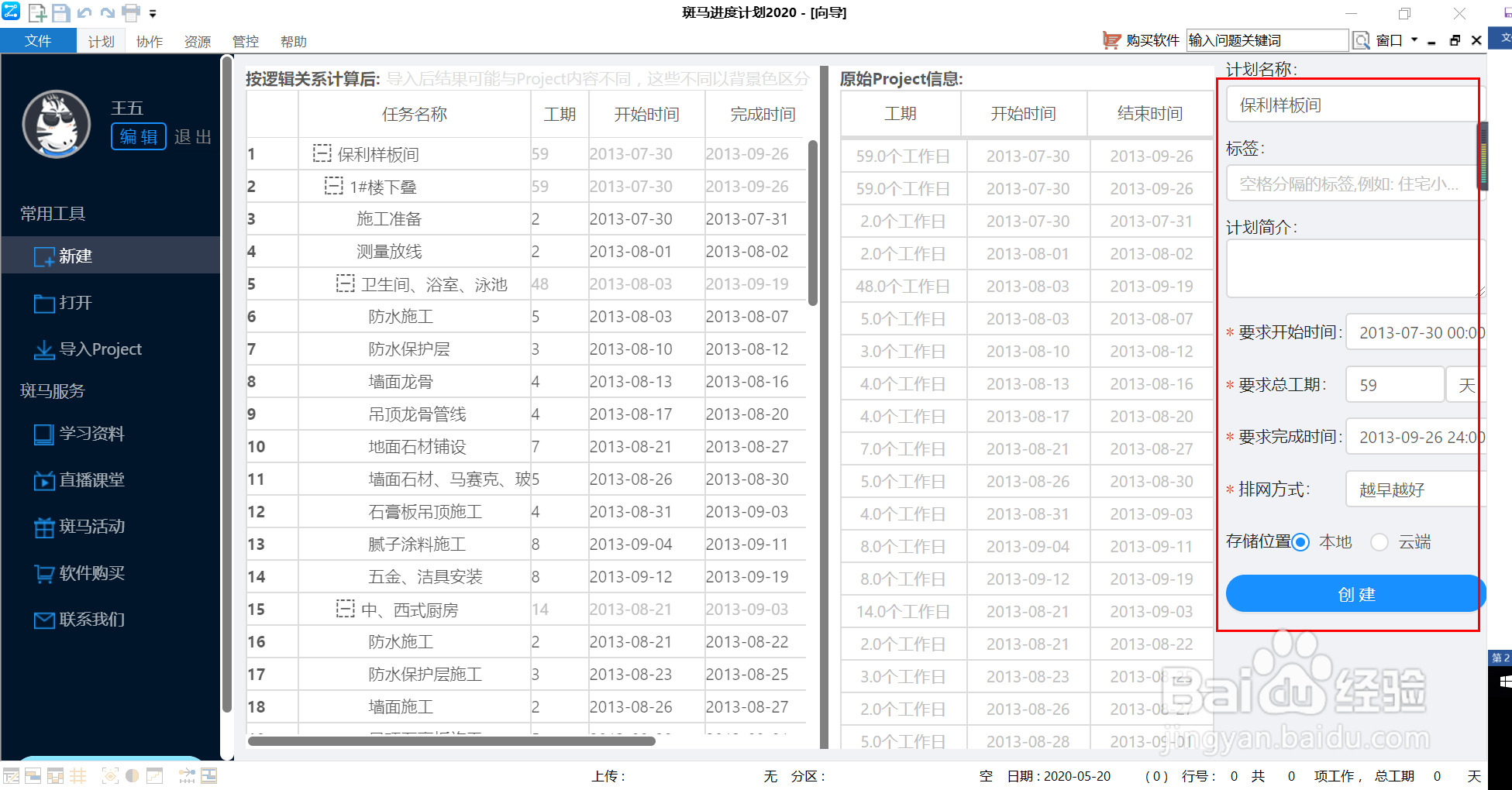

现在填写右侧框中的的计划信息，如计划名称，简介，要求开始/完成时间 等，然后点击【创建】创建计划

4/9

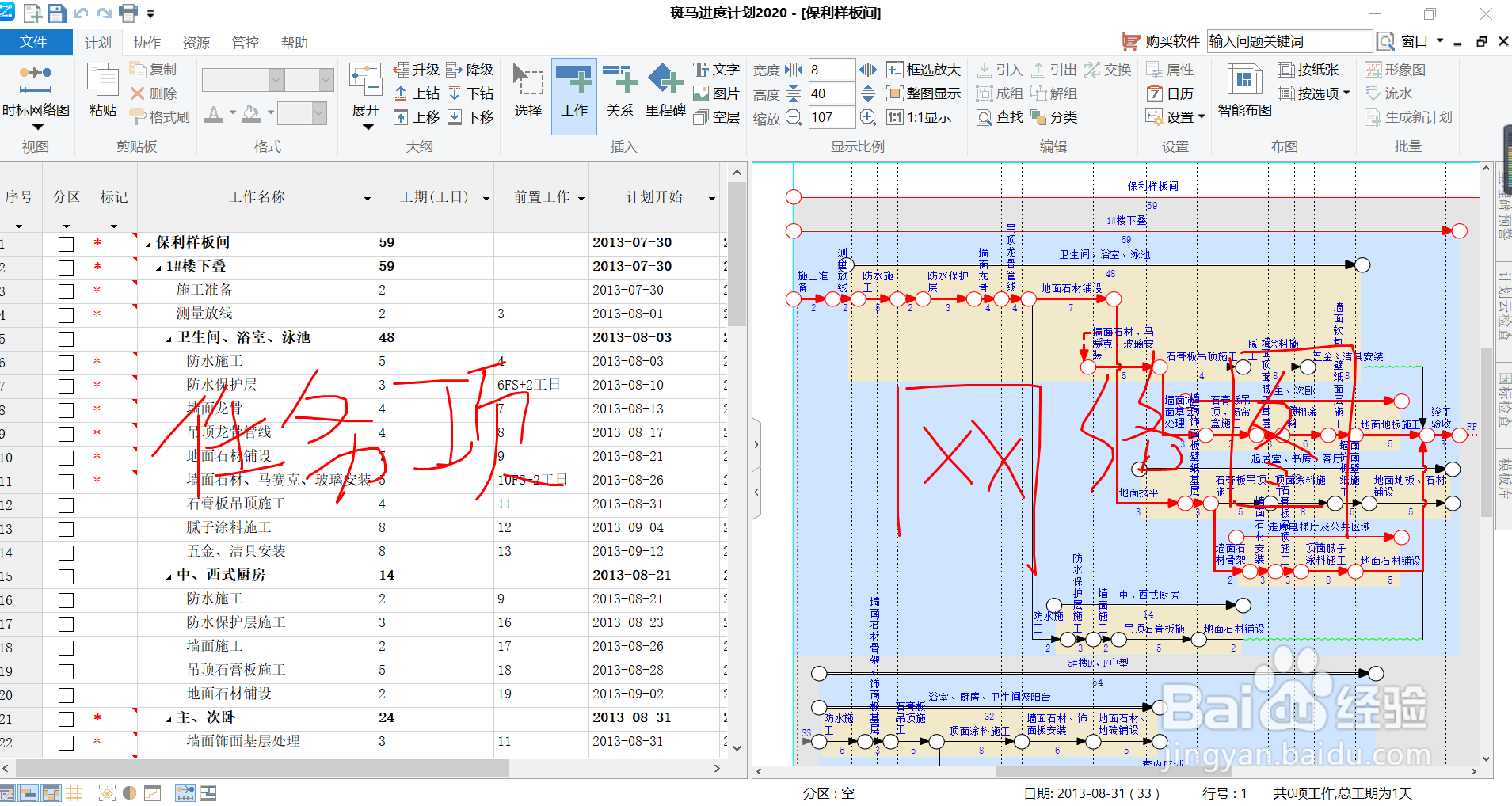

创建完成后，左侧显示任务项列表，右侧显示网络图

5/9

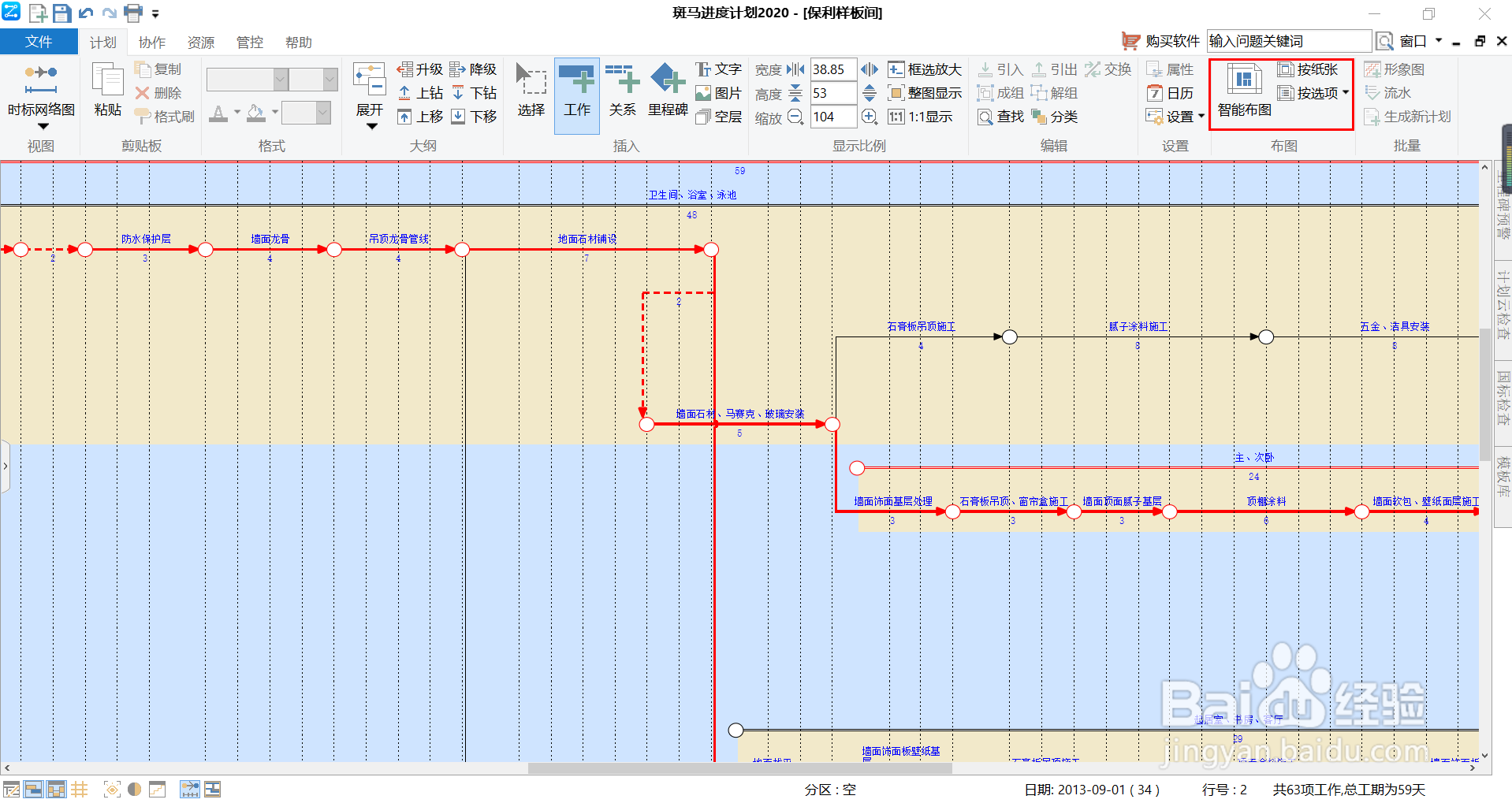

点击【智能布图】及按【按纸张】，可以快速将网络图调整美观，如果显示的不够美观，可以直接手动拖动调整，点击-设置-常规设置-可以调整各种字体的大小

6/9

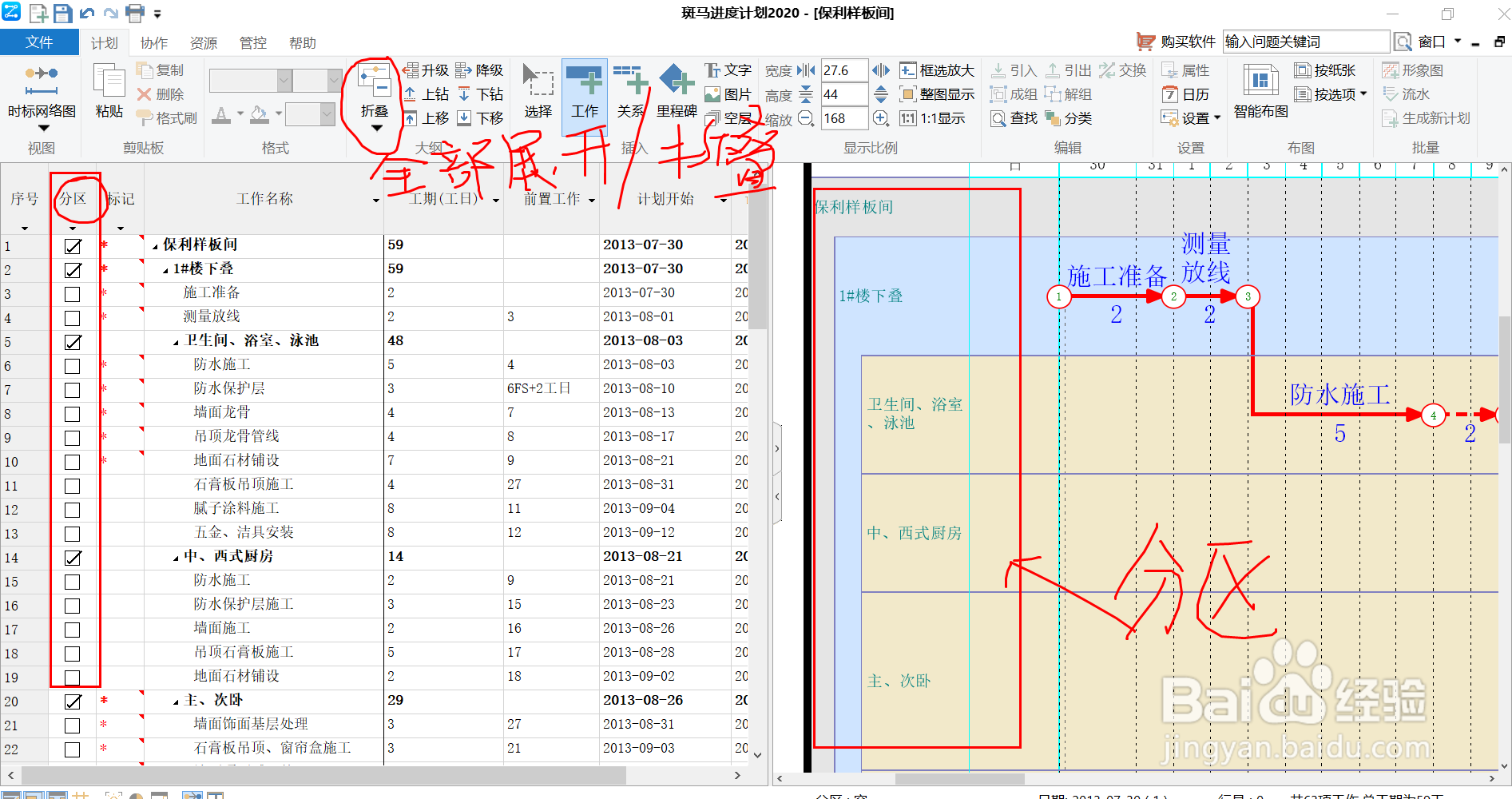

在左侧表格编制区可以将网络图的父节点设置为分区，这样双代号网络图中，让计划展现更直观清晰，有条理

7/9

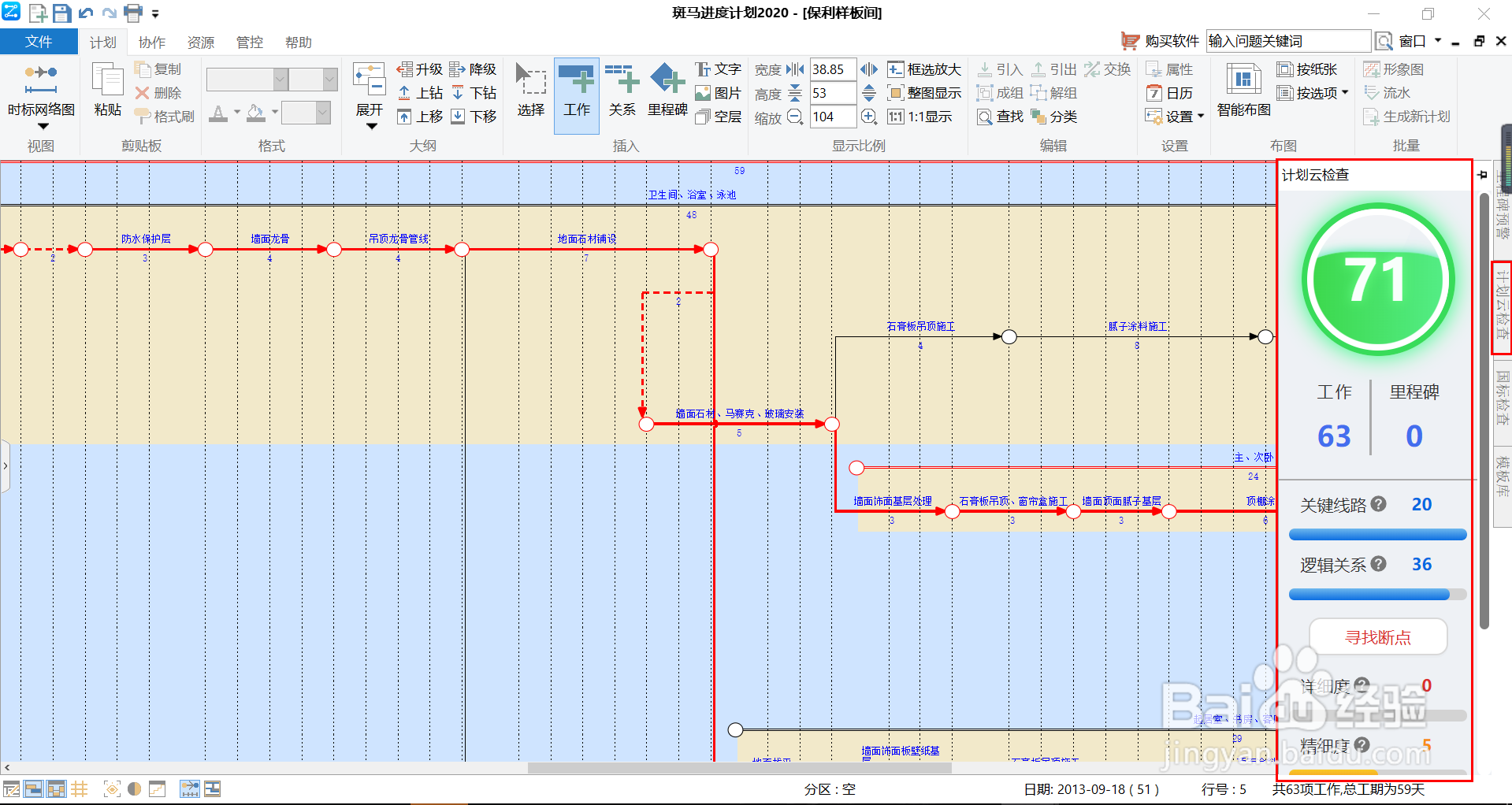

点击右边栏的计划云检查，可以对导入的Project计划进行评分（检验Project计划的漏洞及完整性）；另外如果用于投标的计划 可以点击右边栏的国标检查

8/9

根据评分寻找计划断点，并使用Ctrl+分别单击断开的工作的节点，就可以快速补全关系（为啥会有断点？答：因为Project中是以横道图表现，对于任务与任务之间的逻辑关系表现的不清晰，难免会出现断点；出现断点会导致关键路径不准确，所以建议使用双代号网络图，将任务之间的逻辑关系展现很清楚，红色的关键线路一目了然）

9/9

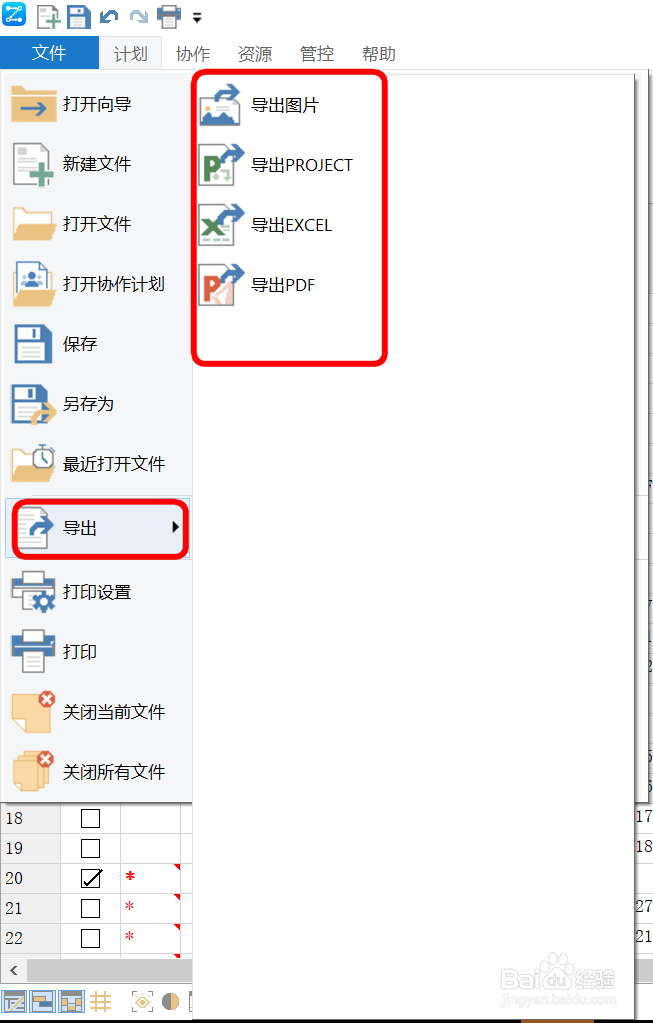

补全关系后，网络图就生成完毕了，在斑马进度计划软件里面也可以直接切换显示横道图、单代号网络图；直接点击导出所需文件即可图片、PDF、Project、Excel格式的文件
