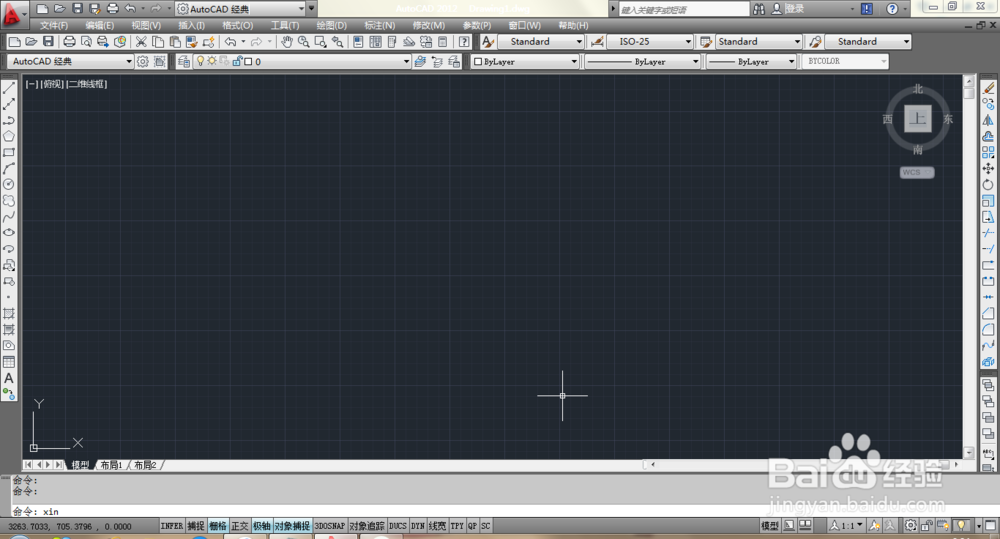

打民彩开AutoCAD软件

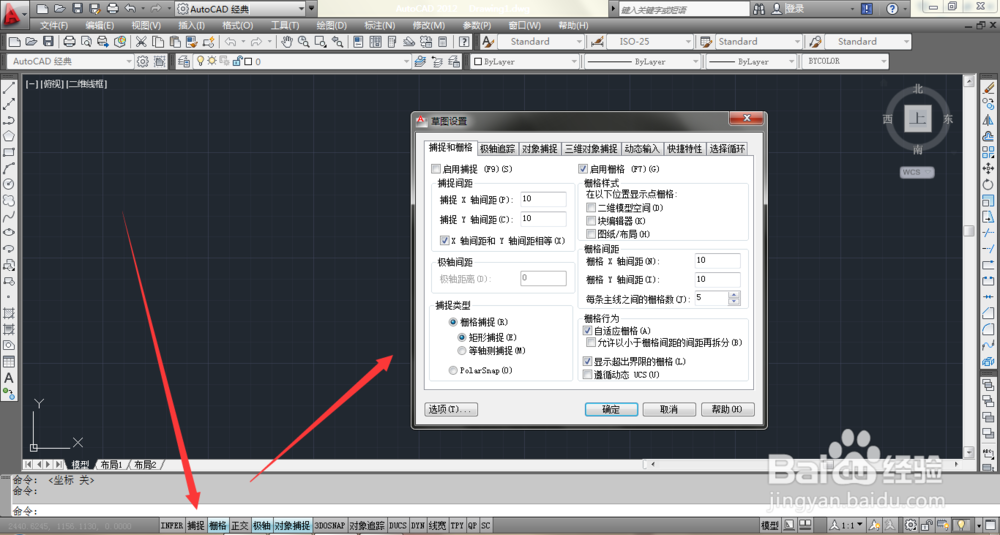

将鼠标置于底部功能栏处右键点击设置

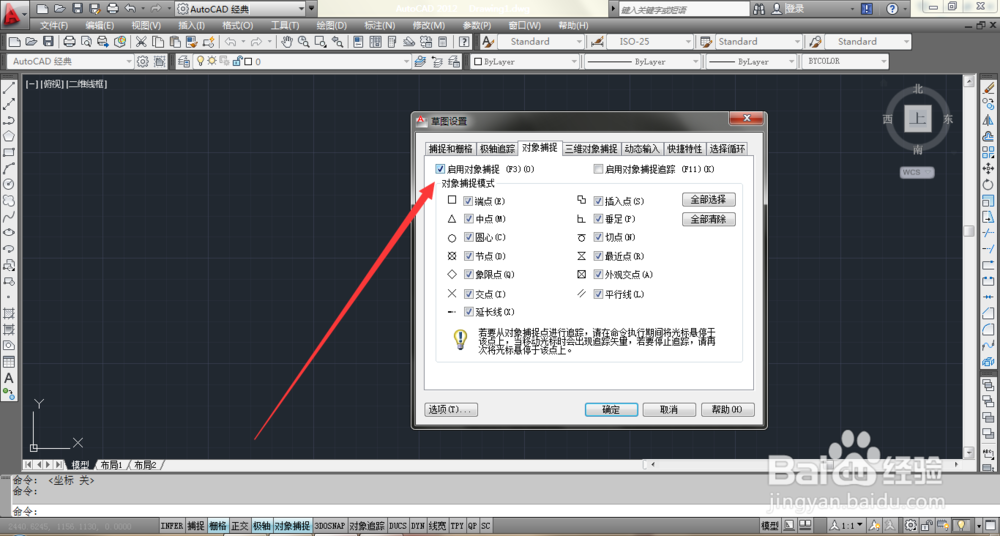

启用爹阅泪对绵蹲象捕捉

点击右边工具栏的圆，再根据你所要画的扇形的半径输入到下方命令栏处，画好一个圆。

点击右边工具栏的直线，并捕捉到圆的圆心以及与圆的交点，两者相连。

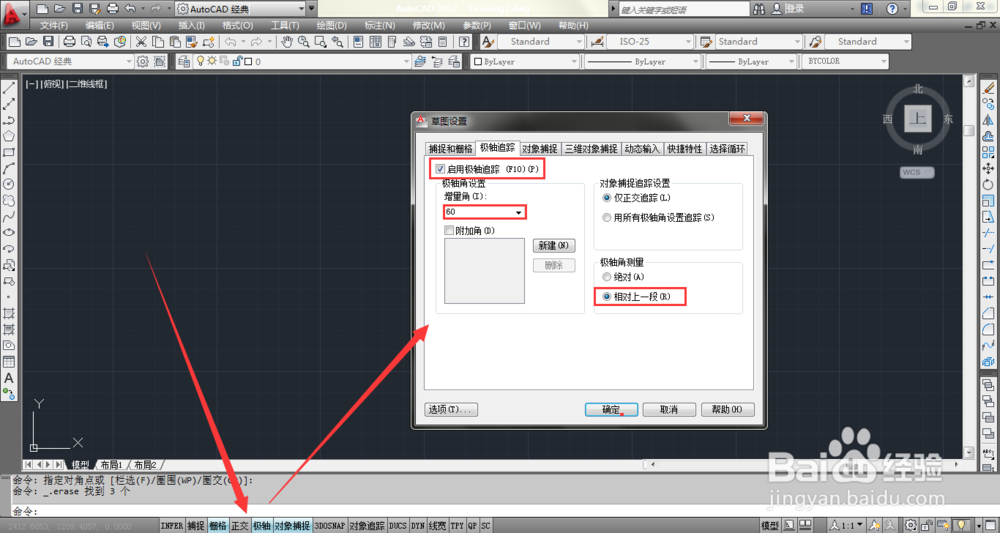

假设你所要画的扇形角度为60度。把鼠标置于底部功能栏右键设置，启用极轴追踪，增量角改为60度，极轴角测量选为相对上一段。

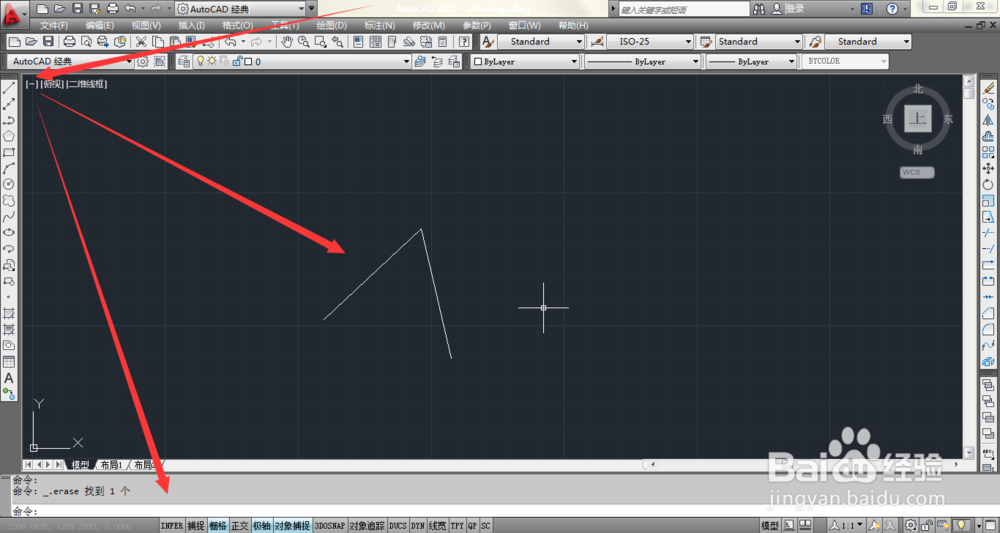

点击右边工具栏直线，捕捉圆心以及并通过极轴追踪确认一条与上一条线相隔60度的线。

点击上面的修改，找到并点击修剪，按住左键把整个图形囊括在内后，点击右键

将多余部分的线条点击即可删除

假设是半径为50，角度为60的扇形。同样在下方极轴处右键设置，启用极轴，60度，相对上一段。

点击右边直线，确认一个点，输入长度50，再找到相隔60度的线输入50.

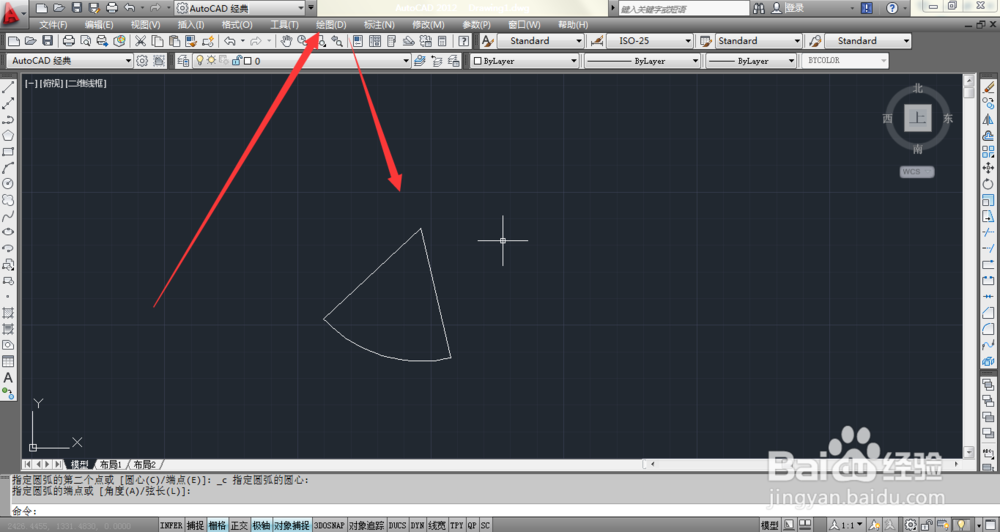

点击上方绘图，找到圆弧，选择起点圆心端点，然后一一对着图形点击。于是扇形就出来了。
