Proe竟然可以这样创建圆柱凸轮？工具/原料more电脑方法/步骤1/11分步阅读
3/11
4/11
5/11
6/11
8/11
9/11
10/11
11/11
注意事项
1.新建零件文件。

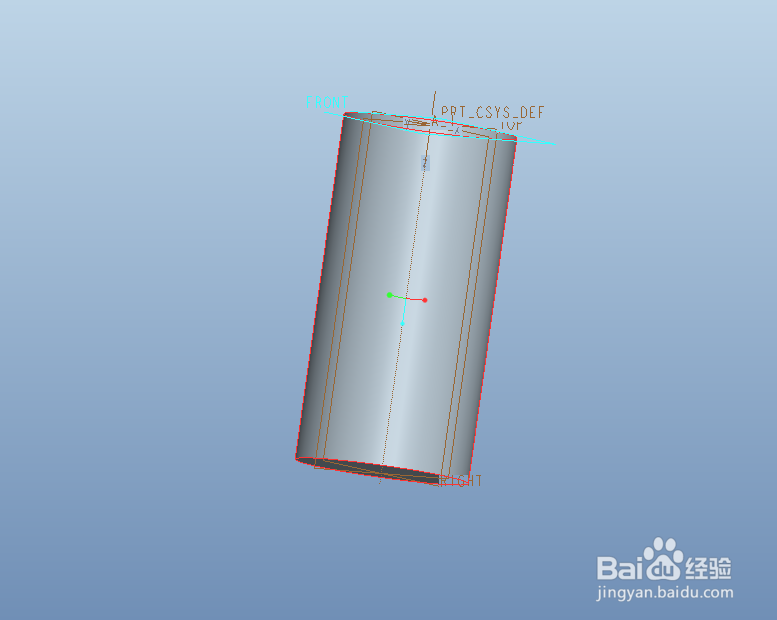

2/112.点击拉伸，创建一个直径为100，高为200的圆柱。

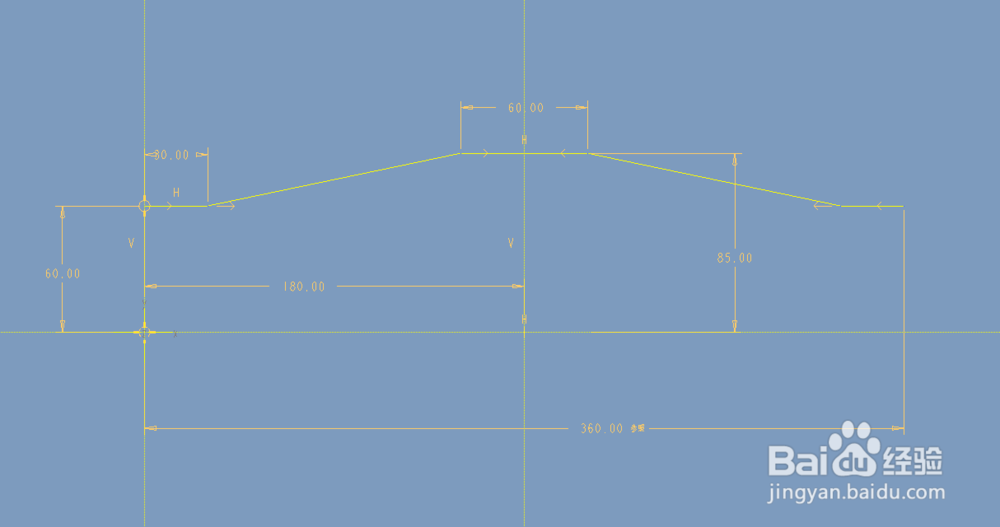

3/113.点击【插入】-【模型基准】-【图形】，系统系统提示输入一个名字，这里输入cam，点击勾号。绘制如下草绘。
点击勾号完成。

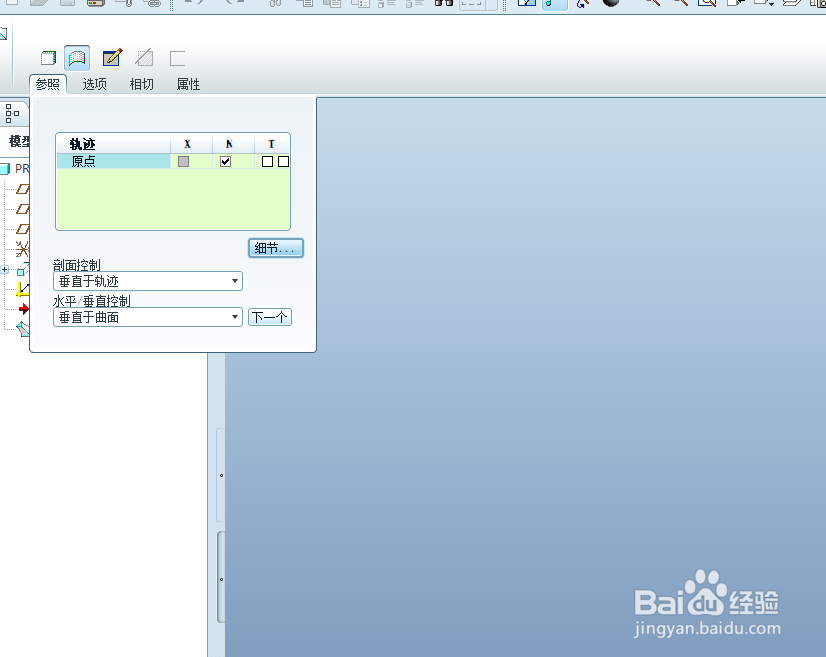

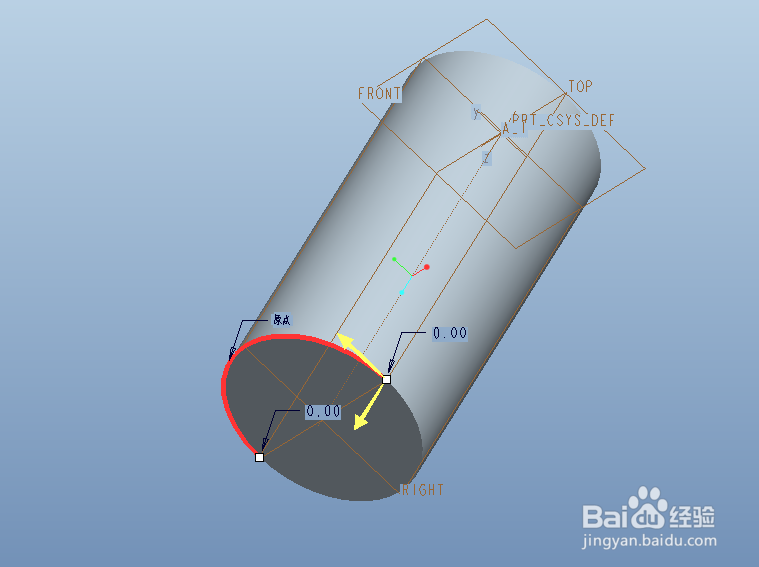

4/114.点击【插入】-【可变截面扫描】，选择如下的边作为原点轨迹。

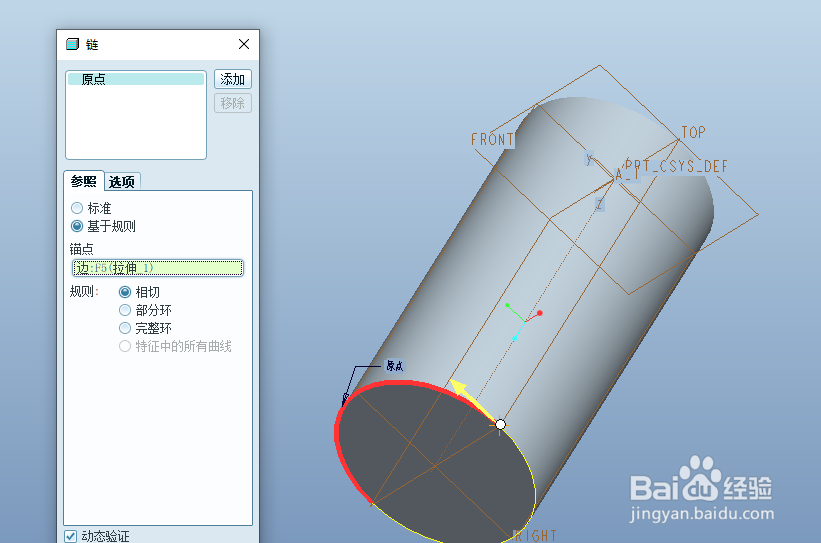

5/11注意不要按住CTRL选择另外一个半圆弧，这样系统并不能认为这是原点轨迹。而是通过点击【细节】，点击【基于规则】-【相切】。

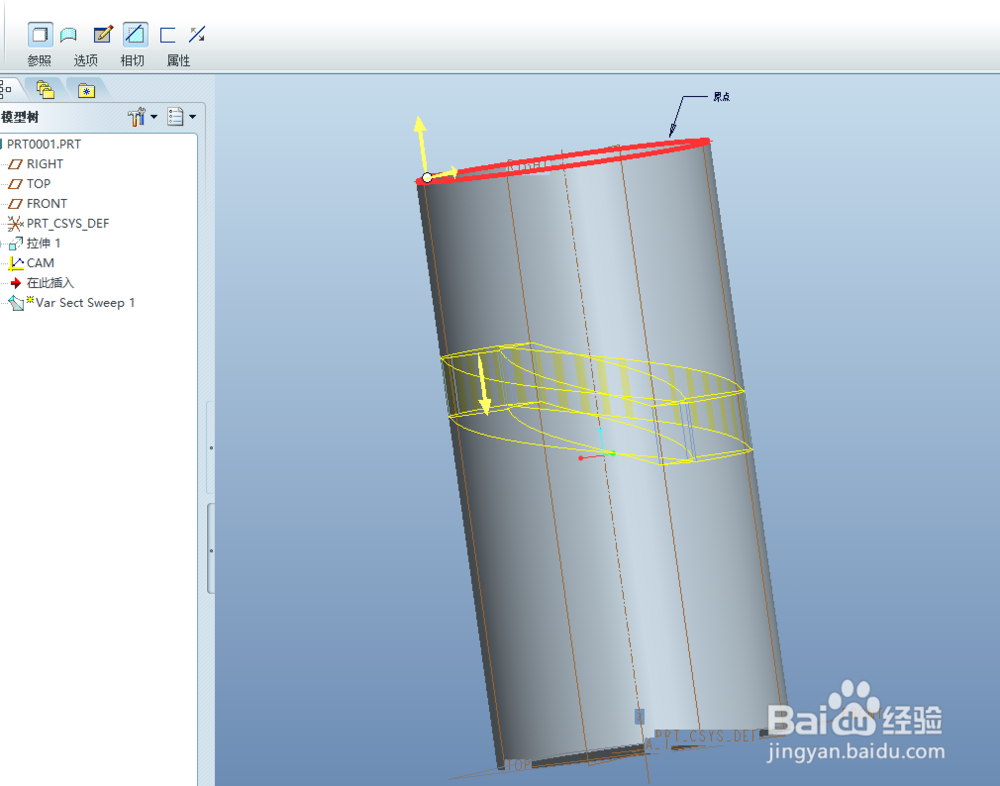

6/11点击确定，我们就可以看见如下的两个半圆弧了。

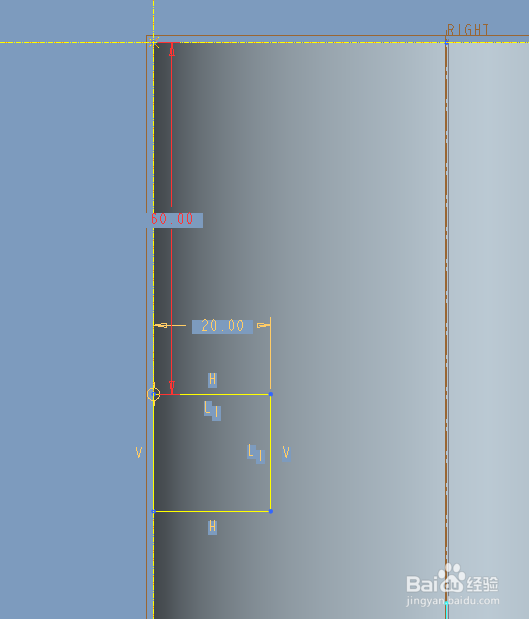

7/115.点击控制面板上的【草绘】按钮，绘制如下截面。

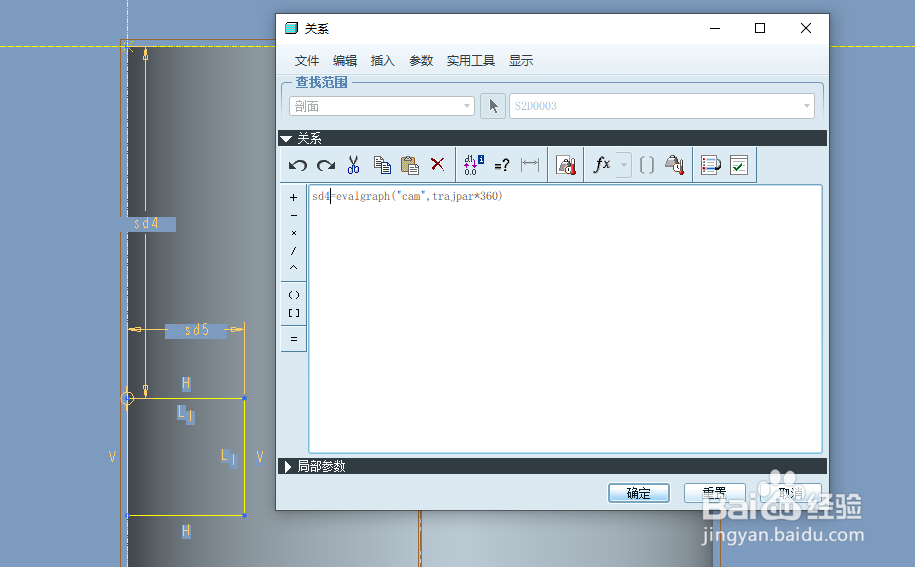

8/116.点击【工具】-【关系】，添加如下关系：sd4=evalgraph(“cam”,trajpar*360)
sd4是希望受控制的尺寸变量，这个关系的意思是：在cam图形基准特征x方向的变化，会将其相应的y值传给sd4，这样就形成凸轮的精确轨迹。

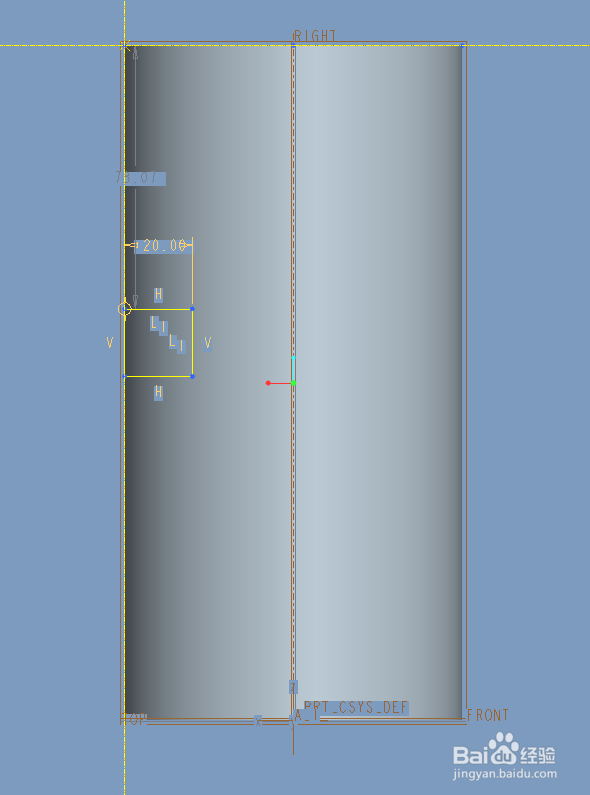

9/11我们会发现sd4从38.5变成了60.为什么是60呢？我们可以在步骤3的图中看到带有黑色方框的尺寸60，通过函数赋给了sd4。
点击勾号退出草绘。
10/117.按照下图创建切除特征。

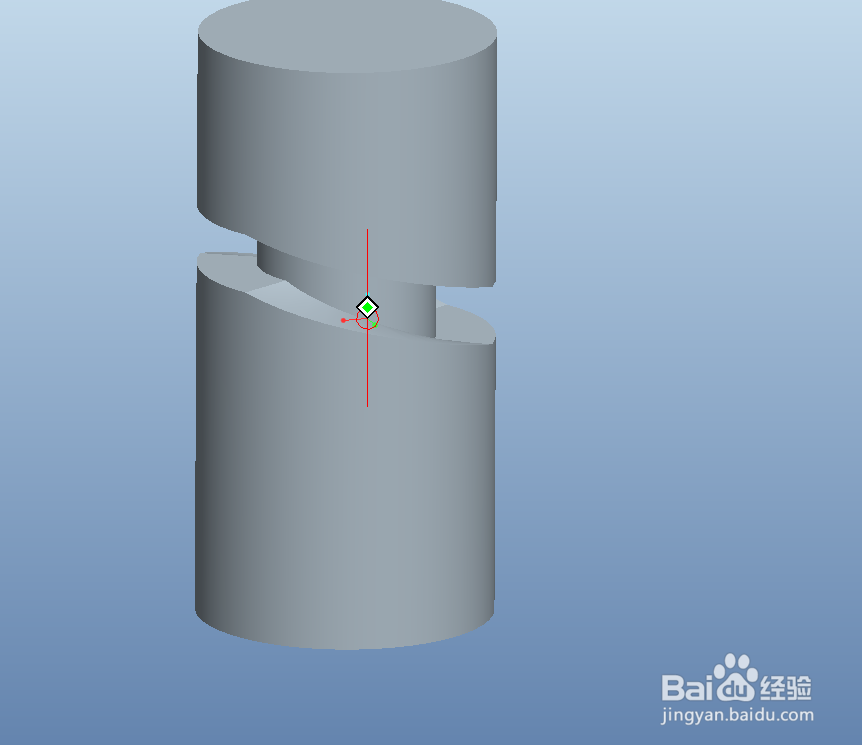

11/118.将下面的图的尺寸与步骤3的图进行带有黑色方框的尺寸进行对比，你应该知道了吧？
注意事项不懂的可以关注我
