经常有朋友在打印CAD图纸时很是郁闷，明明在电脑里的图纸是 1 : 1的，但是打印出来后一测量又不对了。 有时候换了一台打印机后，之前是 1 : 1的图现在打印出来又不是 1 : 1了。 下面我就分享一下在CAD中设置打印机的方法。工具/原料more电脑，打印机AutoCAD方法/步骤1/3分步阅读

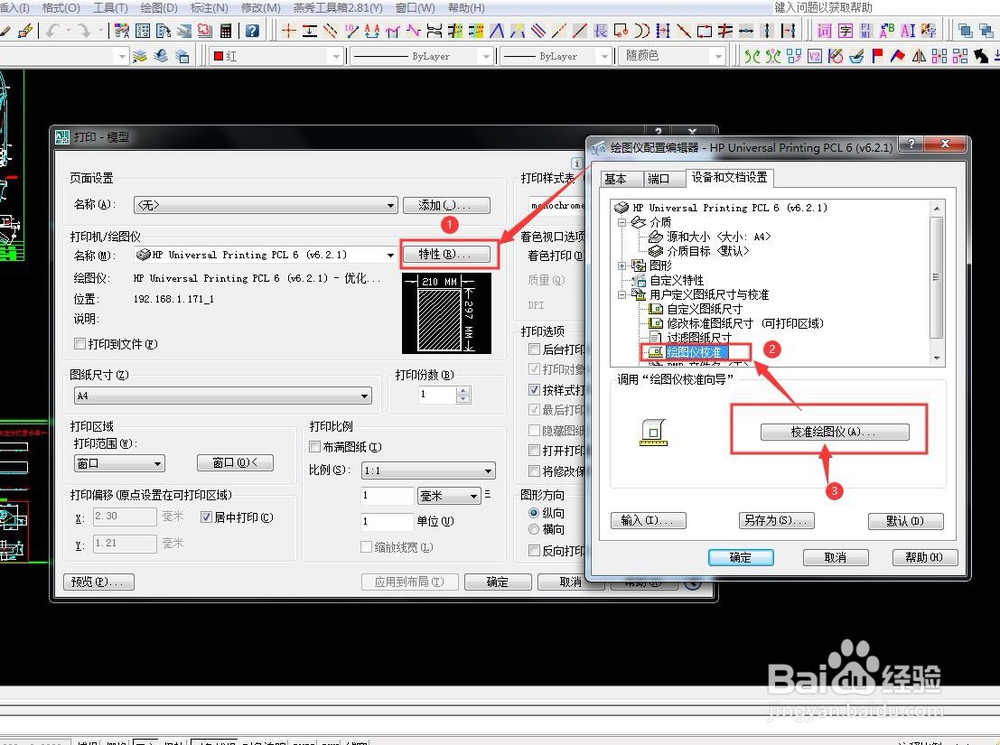

打开CAD图纸， “CTRL+P”打印图纸， 会出现如下的对话框， 点击 “特性”， 在出现的 “ 设备和文档设置 ” 一栏中找到“ 绘图仪校准 ”， 点击 “ 校准绘图仪 ”。

2/3

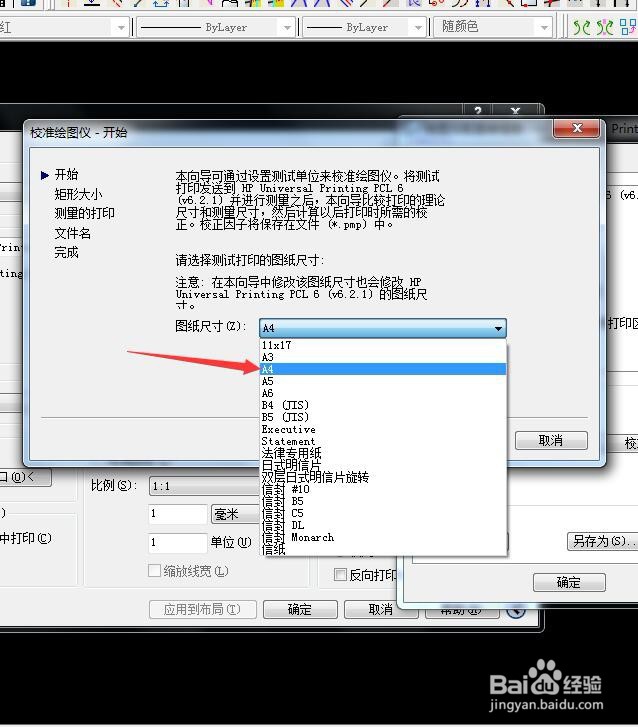

在出来的对话框中设置“图纸尺寸”，也就是我们的打印纸尺寸， 一般用的A4纸张。 选好纸张尺寸后，点击“下一步”。

如果要设置A3纸张打印，就选择 A3 纸张尺寸。以此类推！！

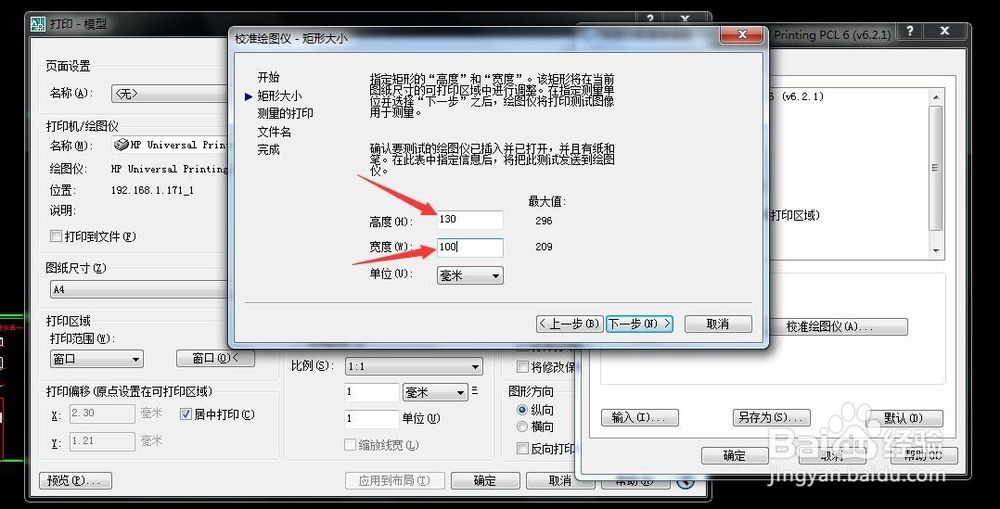

我以 A4 纸尺寸为例，在出现的“ 矩形大小 ”对话框中设置要打印出来的矩形尺寸。 一般设置为130*100毫米，这个在 卡尺 的测量范围内，比较方便。

也可以设置其他数据。

设置好后，点击“ 下一步 ”。

3/3

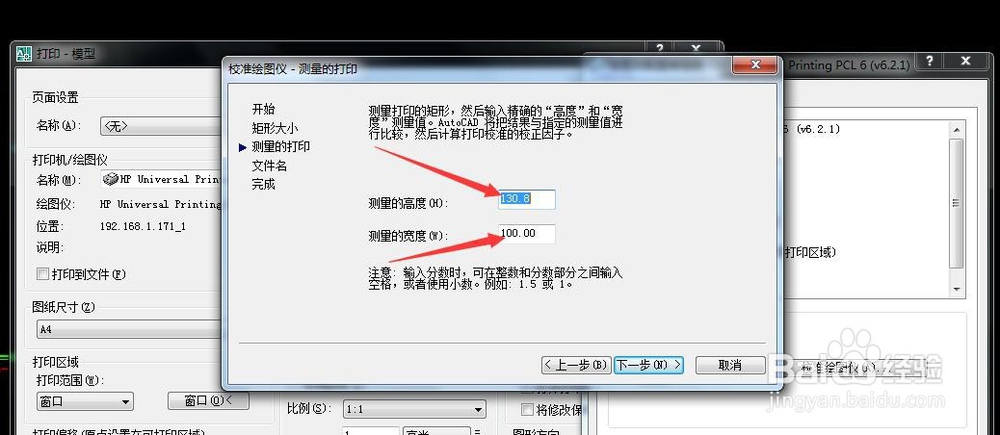

此时打印机会打印一张有矩形的图纸，我们用 标准卡尺 测量这个矩形的尺寸。 填写到对应的方框内 。

高度填写测量的高度，宽度填写测量的宽度。 填好后点击“ 下一步 ”。

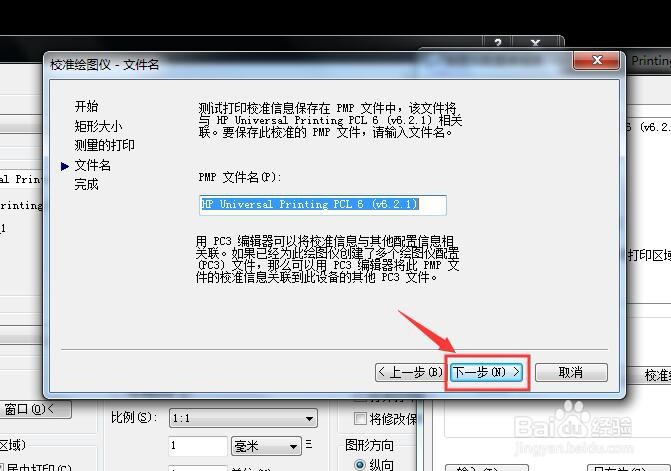

在新对话框中“PMP文件名”中，一般默认的就可以。 如果与系统其他打印机名字有冲突，我们可以更改此文件名。

后面就是“下一步”---下一步 到完成设置。

希望可以帮到大家！！

注意事项

不同打印机的打印速率是不一样的。所以，换了打印机后要重新设置，重新校准打印机。

矩形尺寸不要太小，也不要高度与宽度一样大，最好是高度比宽度大。如上图所示。
