在学习、研究与工作中我们往往会需要做以X轴对称双折线图，比如植物等的地上部分高度与地下部分高度图、矿产埋藏深度线与地表地形剖面线图。工具/原料moreExcle(本文使用2013)数据方法/步骤1/13分步阅读

打开EXCLE，新建工作表，录入数据。

以“矿产埋藏深度线与地表地形剖面线图”为例录入数据包括：

1.矿产埋藏深度

2.地表地形高度

3.地表沿剖面横向距离

2/13

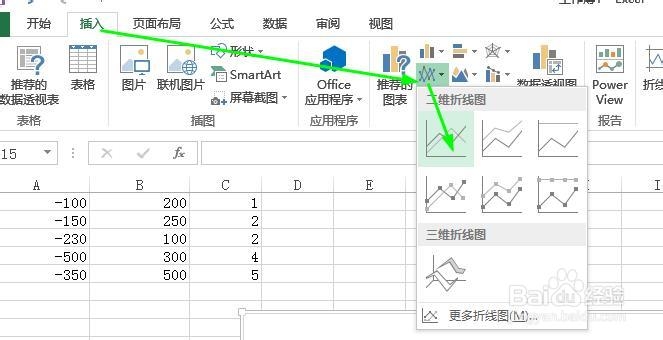

在Excle中依次插入——二位折线图（图标）——折线图（第一个），新建一个空白的折线图。

3/13

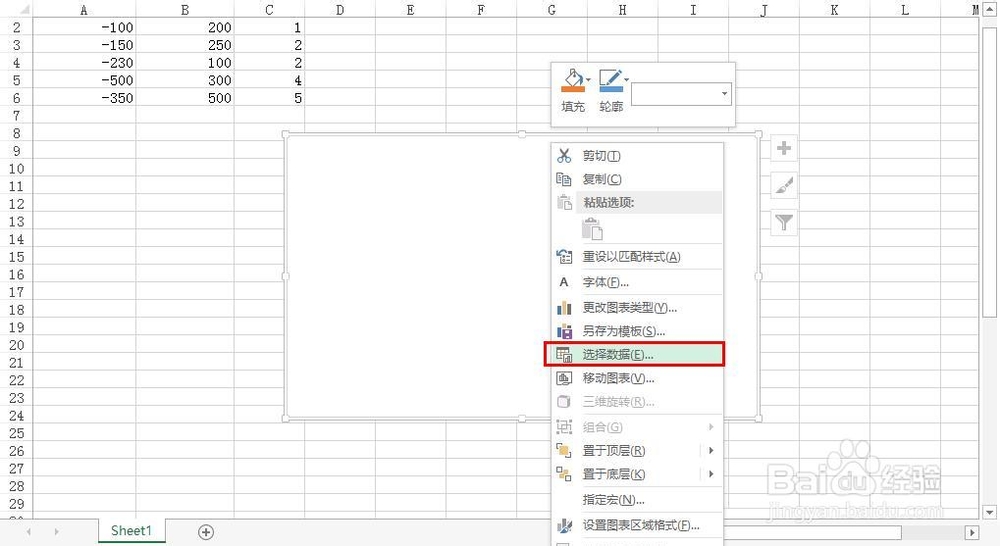

在空白图上右键——选择数据

4/13

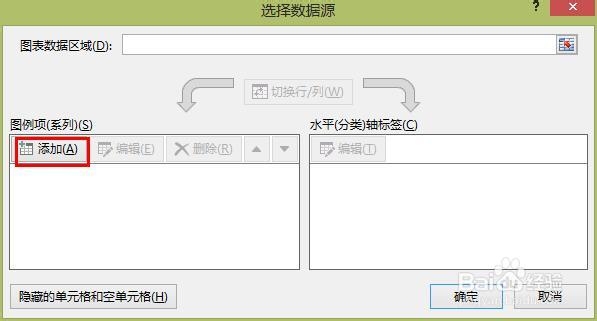

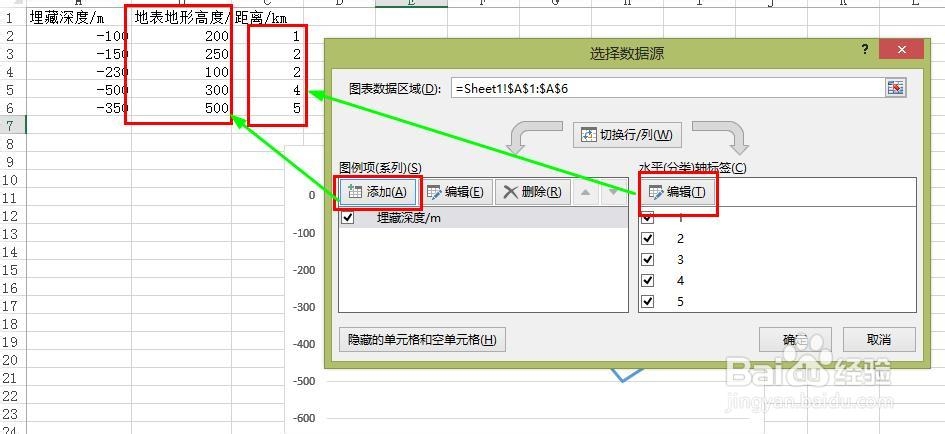

点击“添加”按钮，添加数据

5/13

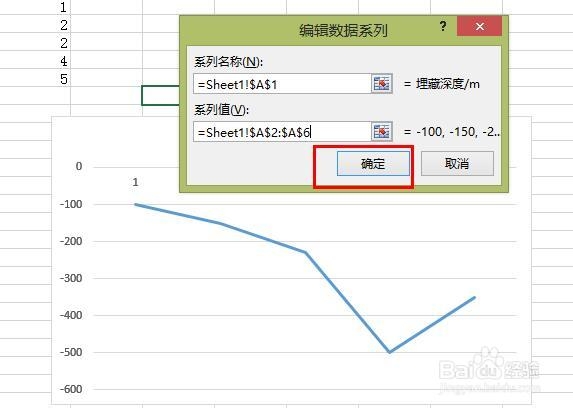

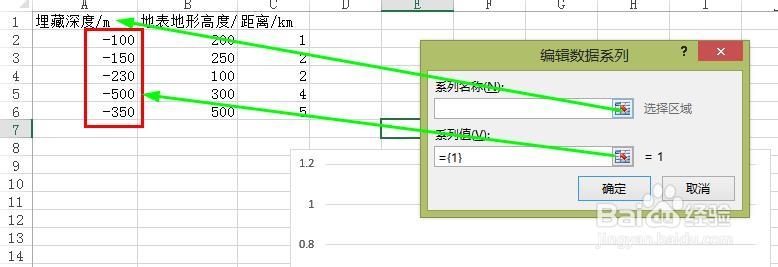

导入系列名称与系列值，如下图所示。

导入：

埋藏深度/m地表地形高度/m

两个系列数值。

6/13

按上述步骤导入“地表地形高度/m”系列数值、水平轴（X轴）数值。

7/13

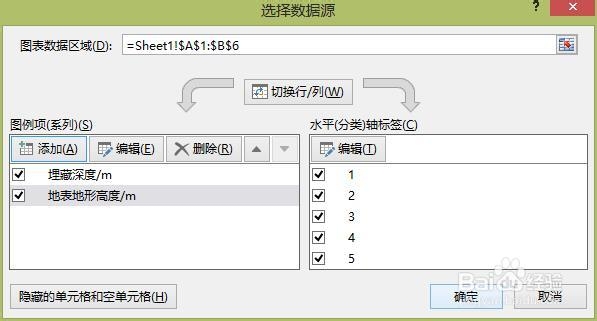

导入完成后如下图，点击确定！

8/13

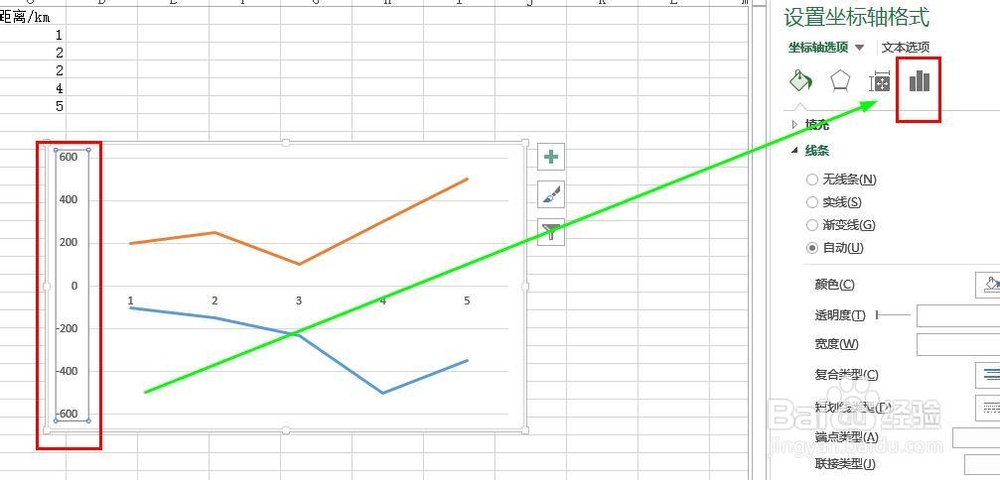

在折线图上点击Y轴数值，设置坐标轴格式

9/13

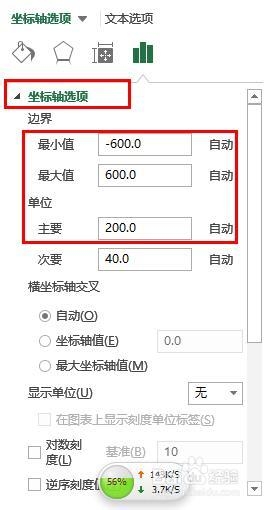

在“坐标轴选项”，修改最大值、最小值与主要单位三个数值

10/13

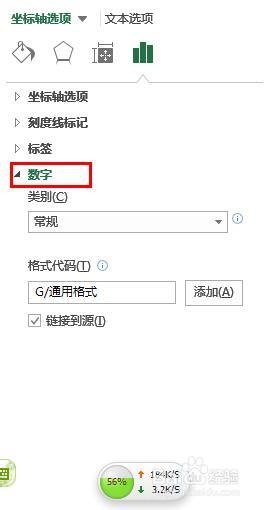

在“数字”选类别、格式代码如图

11/13

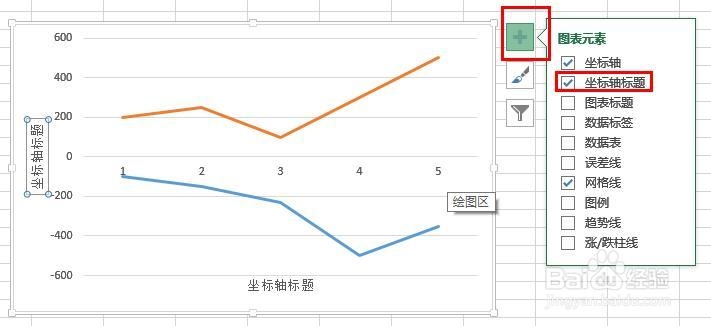

在折线图右上角点击“+”，坐标轴标题，键入标题

12/13

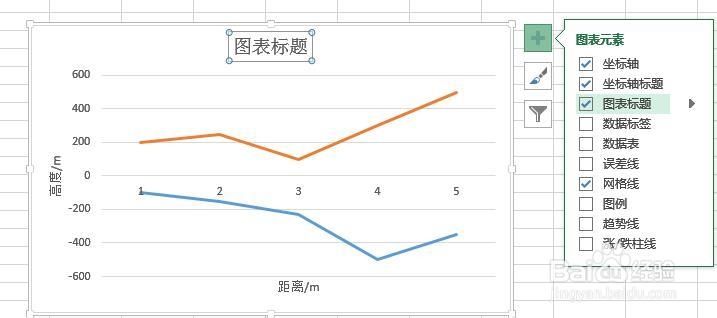

在折线图右上角点击“+”，图表标题，键入标题

13/13

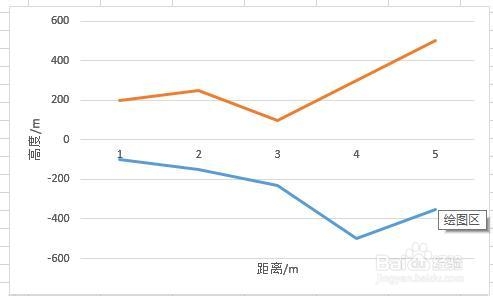

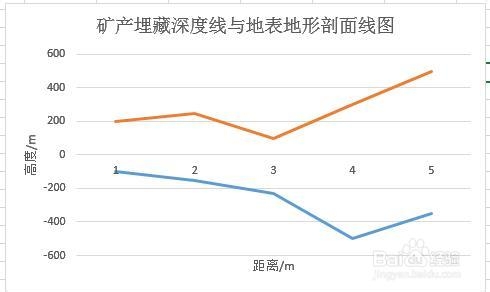

ok，完成！

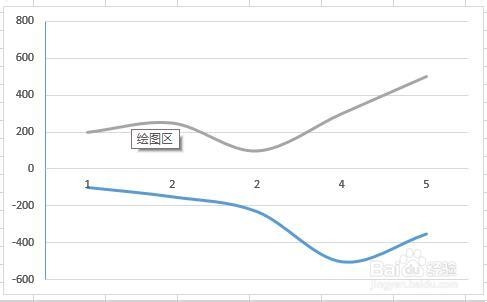

若想使折线圆滑，按如下操作：

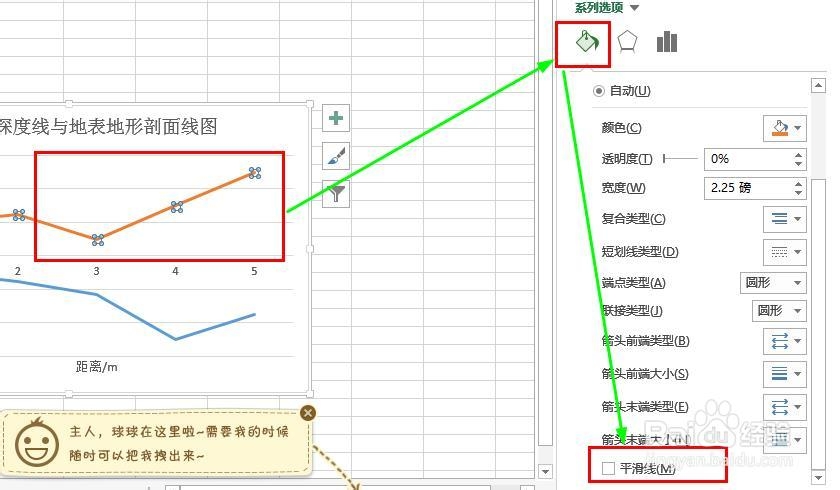

点击折线——“填充”图标——平滑线
