    CAD中如何按照指定条件选择对象

    来源:网络收集  点击:  时间:2024-04-25
    【导读】:
    在工作中,我们常会需要根据特性或类型来进行对象的选择,从而筛选出满足指定条件的对象。那么如何将其他不需要的对象排除在选择集之外?例如下图中的我只想选择所有颜色为黄的对象,该如何进行选择?接下来,我将教大家如何在中望CAD中按照指定条件选择对象。品牌型号:联想 系统版本:windows11软件版本:中望CAD 方法一1/1分步阅读

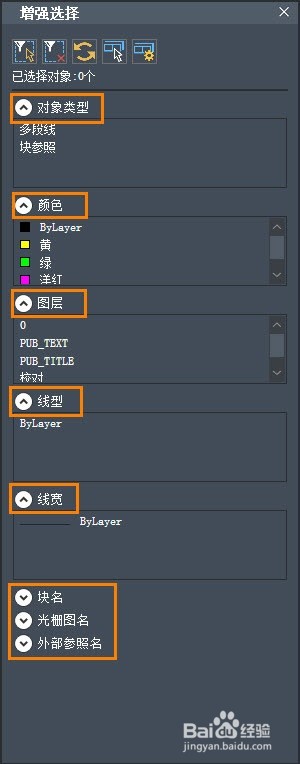

    打开中望CAD,在命令行中输入【smartsel】,并按回车,打开【增强选择】对话框。在该对话框中,我们可以根据指定的过滤条件进行指定对象的快速选择。

    方法21/1

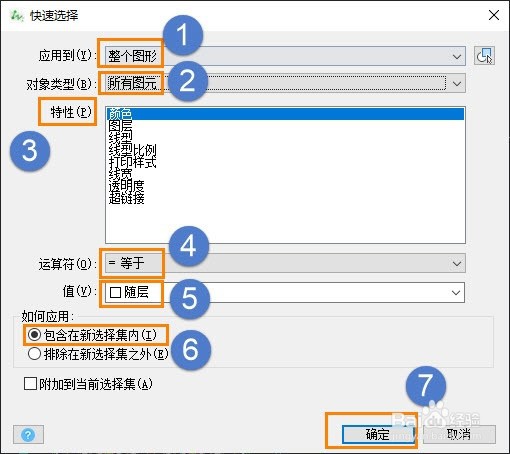

    打开中望CAD,在命令行中输入【QSELECT】,并按回车,打开【快速选择】对话框。在该对话框中,我们可以根据指定的过滤条件快速定义一个指定条件的选项集。

    方法31/3

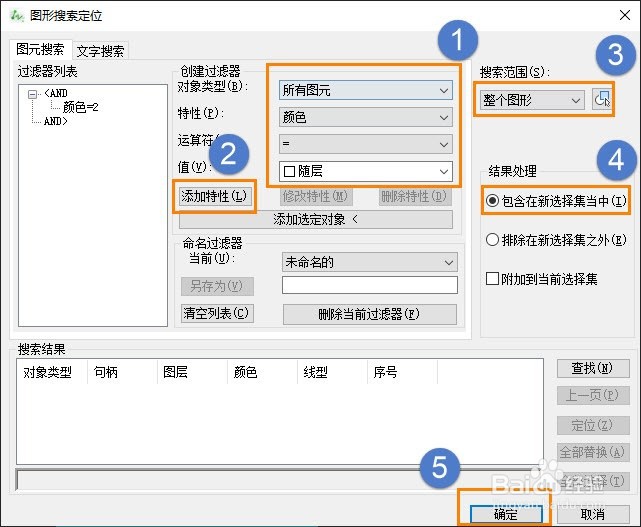

    打开中望CAD,在命令行中输入【FILTER】,并按回车,打开【图形搜索定位】对话框。在该对话框中,我们可以根据指定的过滤条件快速定义一个指定条件的选项集。

    2/3

    根据需求创建要求列表。我们可以从【对象类型】、【特性】、【运算符】和【值】中添加相应的要求。添加方法有两种,一是单击【添加特性】的选项框进行添加,二是通过【添加选定对象】,从而从图中获取对象特性。

    3/3

    要求列表创建完毕后,单击【确定】按钮,从而退出对话框并得到【选择对象】的提示。我们需要在该提示下选择要过滤的全部对象并创建一个选择集。软件会从该选择集中进行指定对象的选择。

    注意事项

    过滤器可以被命名及保存,以方便下次进行使用

    在特性一栏中选择颜色时,若对象颜色为Bylayer则不会被过滤器过滤出来

    相比于【快速选择】,【图形搜索定位】可以提供更为复杂的过滤选项
