SY4057A是一款完整的单节锂离子电池采用恒定电流/ 恒定电压线性充电器。其 SOT23-6 封装与较少的外部 元件，使得 SY4057A 成为便携式应用的理想选择。 SY4057A 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路， 所以不需要外部检测电阻和隔离二极管。热反馈可对充 电电流进行调节，以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充电电压固定于 4.2V，而充 电电流可通过一个电阻进行外部设置。当充电电流在达 到最终浮充电压之后降至设定值 1/10 时，SY4057A 将 自动终止充电循环。工具/原料more高达 600mA 的可编程充电电流无需 MOSFET、检测电阻或隔离二极管恒定电流/恒定电压操作，并具有可在无过热危险的 情况下实现充电速率最大化的热调节功能直接从 USB 端口给单节锂离子电池充电精度达到 1%的 4.2V 预设充电终止电压 用于电池电量检测的充电电流监控器输出自动再充电 充电状态输出引脚C/10 充电终停机模式下的供电电流为 55μA2.9V 涓流充电 软启动限制浪涌电流电池防反接方法/步骤1/2分步阅读

功能描述

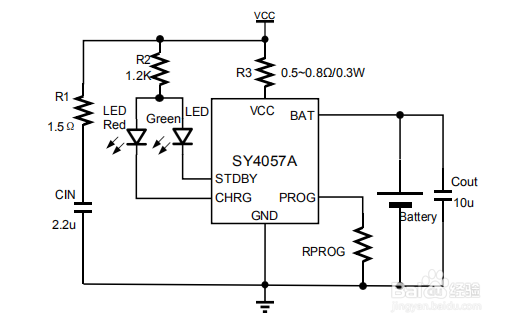

SY4057A是一款完整的单节锂离子电池采用恒定电流/ 充电终止 July 2016 - REVISED July 2019 恒定电压线性充电器。它能够提供高达600mA的充电电 流（借助一个热设计良好的PCB布局）和±1%精度的浮 充电压。SY4057A集成了一个内部P沟道功率MOSFET 及热调节电路，无需隔离二极管或外部电流检测电阻。 因此，基本充电器电路仅需两个外部元件。不仅如此， SY4057A还可以接USB电源工作。

2/2

正常充电循环

当VCC引脚电压升至UVLO门限电平以上且在PROG引 脚与地之间连接了一个精度为1%的设定电阻或当一个 电池与充电器输出端相连时，一个充电循环开始。如果 BAT引脚电平低于2.9V，则充电器进入涓流充电模式。在 该模式中，SY4057A提供约1/10的设定充电电流，以便将 电池电压提升到一个安全电平，从而实现满电流充电。当 BAT引脚电压升至2.9V以上时，充电器进入恒流模式， 此时向电池提供恒定的充电电流。当BAT引脚电压达到最 终浮充电压（4.2V）时，SY4057A进入恒压充电模式， 且充电电流开始减小。当充电电流降至设定值的1/10， 充电循环结束。

注意事项

移动电话, PDAs, MP3 播放器

USB 3G 数据卡

电池充电电路

蓝牙应用
