UG10.0工程图中如何调整图纸页的比例？有两种方法：一种是在新建图纸的时候就设置好比例，另一种就是在创建好工程图之后再设置比例。如下两幅图所示，、第一幅是比例5:1的图纸，第二幅图是比例10:1的图。工具/原料more电脑UG10.0软件方法/步骤1/8分步阅读

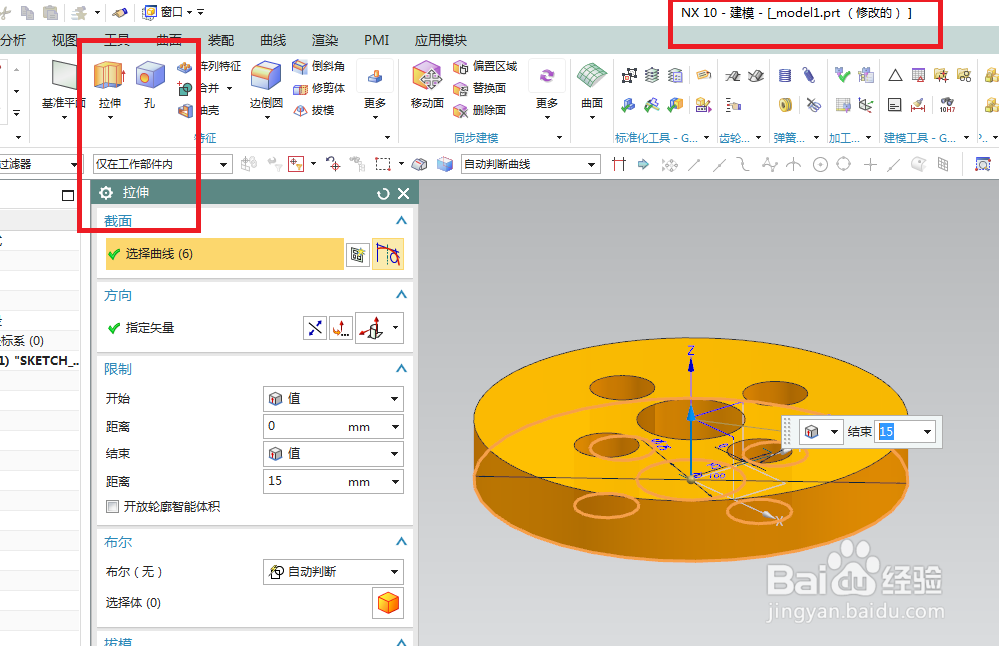

如下图所示，

打开UG10.0软件，

新建一空白的模型文件，

然后用拉伸命令创建一个实体模型，作为后面演示所用。

2/8

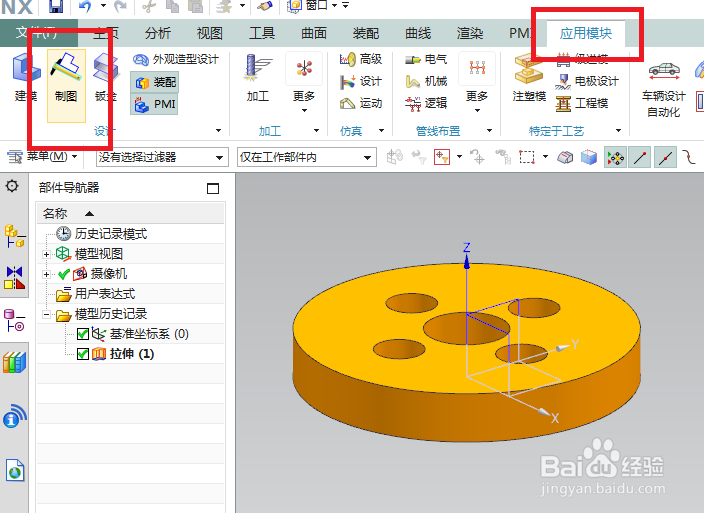

如下图所示，

标题栏中点击“应用模块”，

然后在工具栏中点击“制图”。

3/8

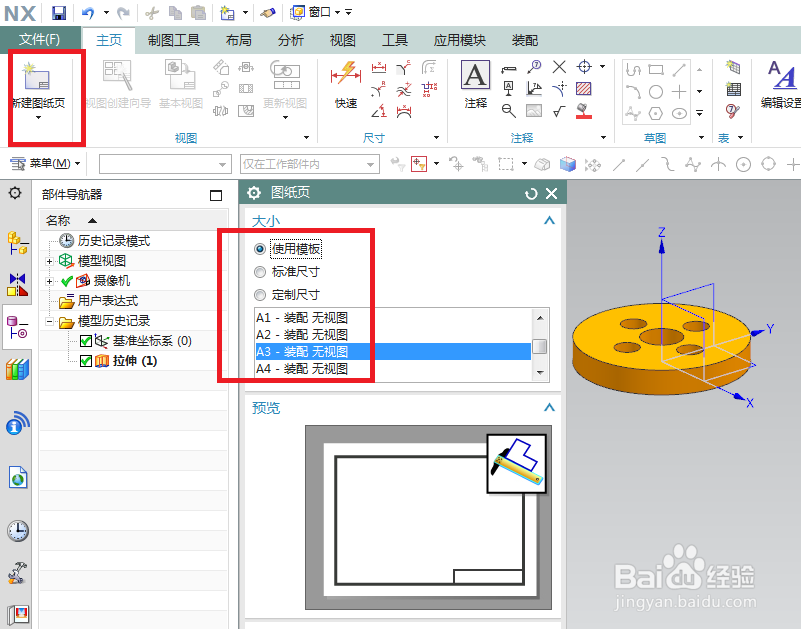

如下图所示，

在主页工具栏中点击“新建图纸页”，

然后可以看到“图纸页”对话框，默认“使用模板”。

4/8

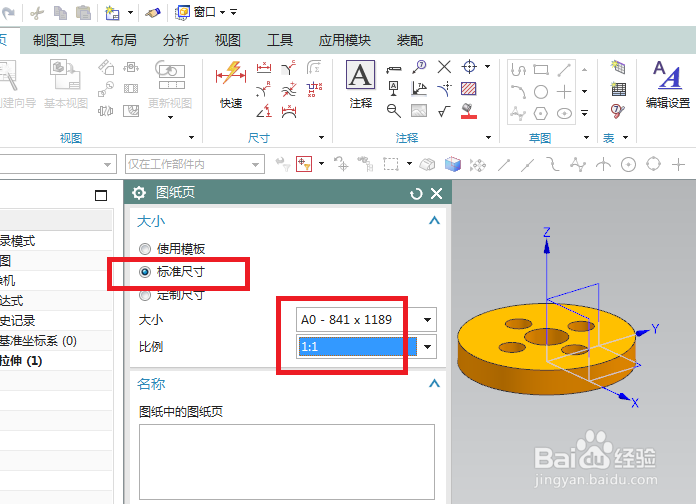

如下图所示，

我们选择标准尺寸，

然后就有了大小和比例两栏，

可以看到默认的比例是1:1。

5/8

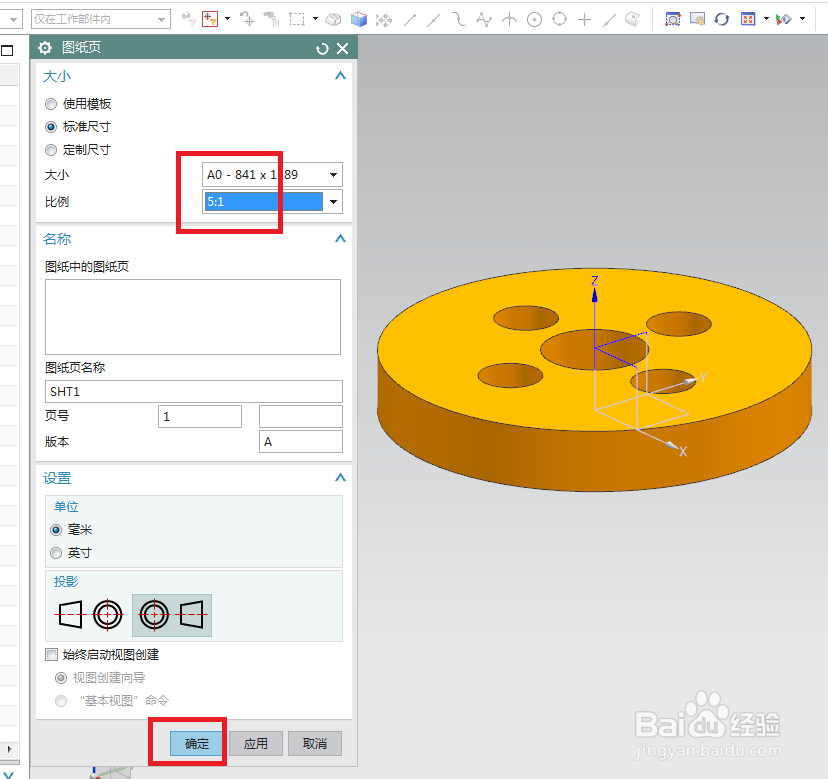

如下图所示，

将比例改成5:1，

然后点击确定。

6/8

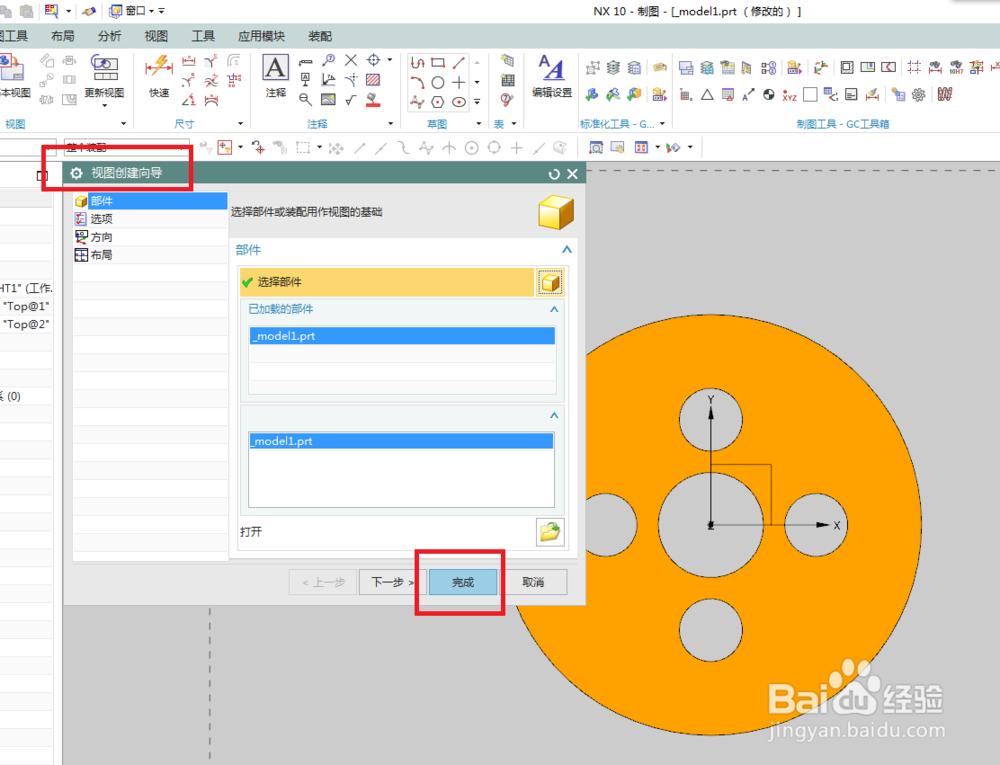

如下图所示，

可以看到工程图的样子了，

然后视图创建向导对话框直接点击完成。

————

这是在一开始创建工程图的时候就设置比例了，

这种方法好像没有办法用自带的工程图图框。

7/8

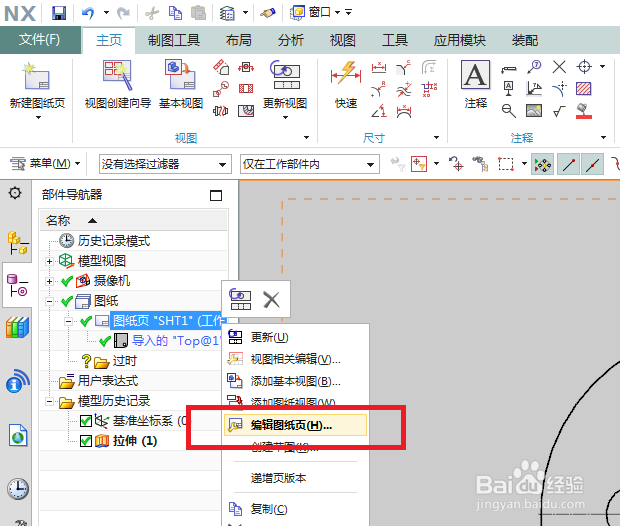

如下图所示，

工程图创建完毕了，

然后我们想更改图纸的比例，

在设计树中鼠标左键单击图纸页，

然后单击鼠标右键，

然后在弹出的下拉菜单中点击“编辑图纸页”。

8/8

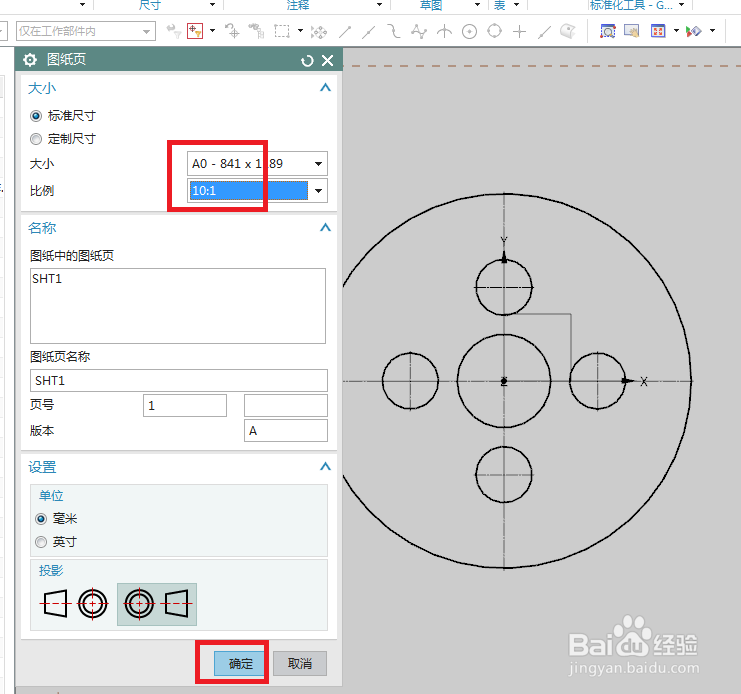

如下图所示，

这里也弹出一个“图纸页”对话框，，

我们将比例改成10:1，

然后点击确定，

然后就能看到简介中的第二幅图了。
