Altium Designer是电路板使用的热门工具，操作方便且简单功能也很完善，Altium Designer是部分电路工程师必须的操作软件，本文主要介绍AD操作中放置封装管脚的方法，希望会对大家有所帮助。工具/原料more一台电脑Altium Designer18软件方法/步骤1/5分步阅读

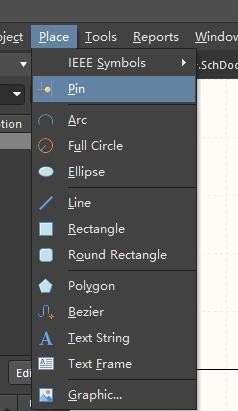

打开一个元器件封装文件，在已经画好的矩形封装上面进行管脚添加，点击place--pin或者直接点击工具栏上的快捷按钮进行操作。

2/5

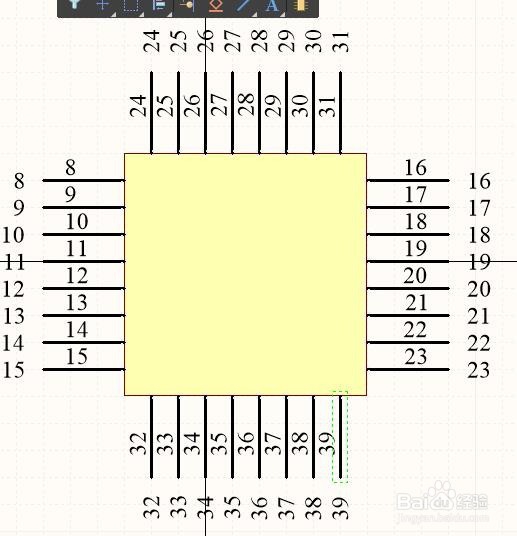

根据datasheet（元器件规格书）上面的定义进行元器件管脚的放置，如下图所示。

3/5

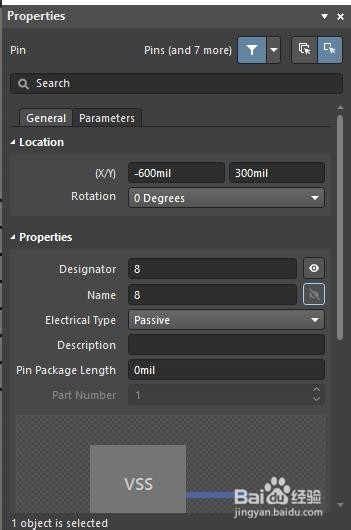

初步放置完成后对元器件管脚的命名进行编译，修改名称。双击单个管脚，将name（名称）设为不可见。

4/5

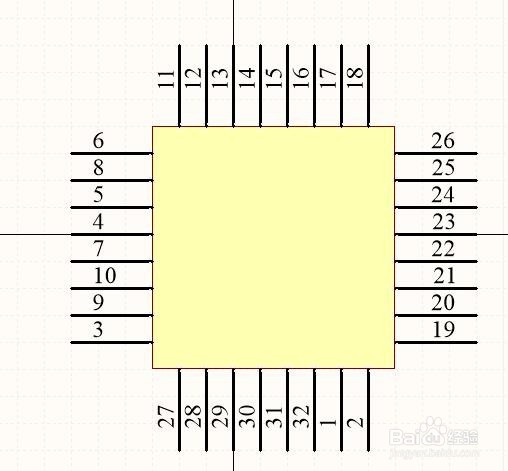

同时根据元件规格书修改designator（指示器）的数字，使其与规格书定义一致。

5/5

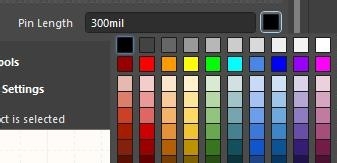

在属性对话框中可以对管脚的长度以及颜色进行设置。

注意事项

使用者根据自己的需要进行合理设置。

原创作品，如有帮助，请投票或点赞支持，谢谢。
