订阅cad中怎么绘制路面结构做法断面图
来源：网络收集 点击： 时间：2024-02-17【导读】：
路面做法断面图是体现道路做法的详图，能直观的反应道路的做法内容，下面来看怎么绘制道路做的断面图。工具/原料morecad方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

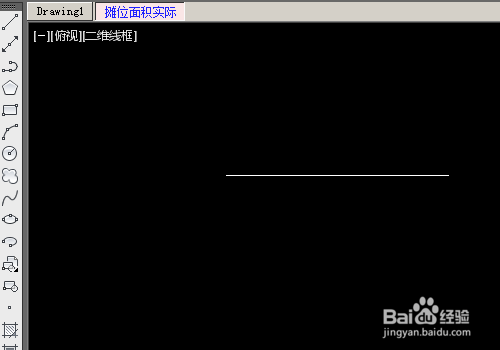

首先在我们打开的擦掉图纸中我们绘制一条直线;直线的长度可以根据需要来设置。
2/7然后用偏移命令来偏移我们刚才绘制的线条；偏移距离是300,300,200。

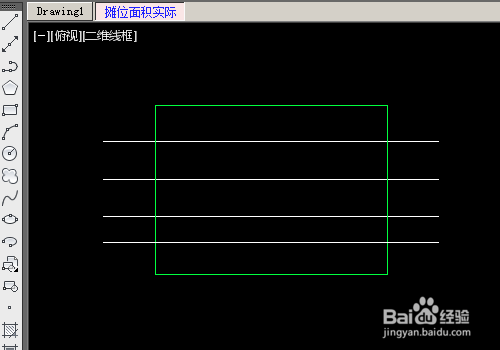

3/7用矩形工具在我们绘制的线段上绘制一个矩形，大概的样子如下图。

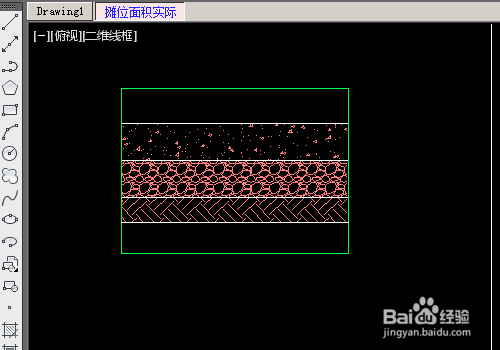

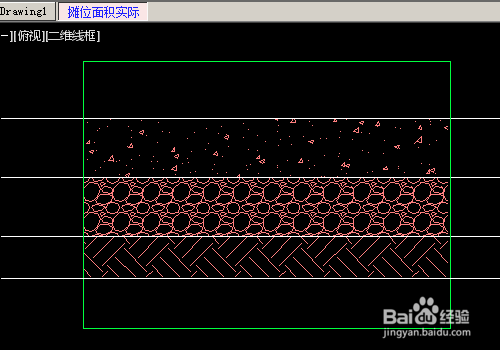

4/7然后我们在图形中依次填充混凝土、砂砾石、夯实土壤的图案填充。

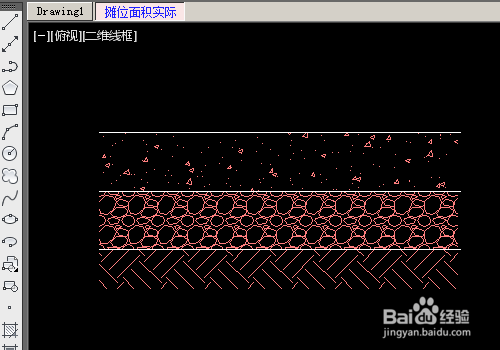

5/7用修剪工具把矩形框外的线条修剪掉。

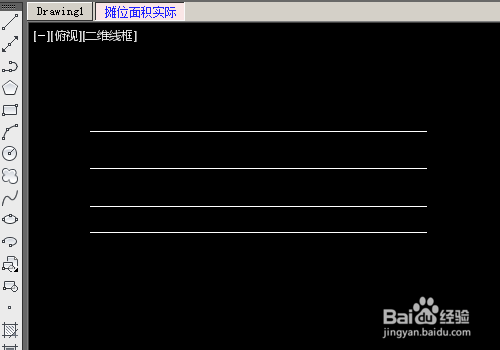

6/7删除矩形框和最下方的线条。

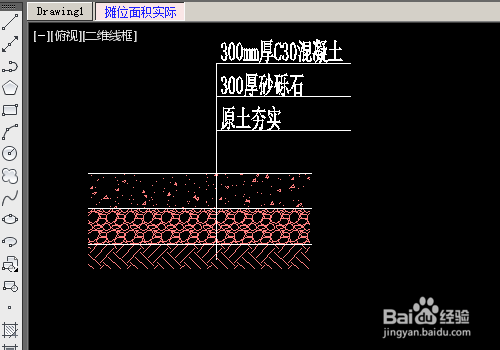

7/7然后我们用做法标注标注断面的做法。
绘制完成。
