XUNWEI™ 8路电源控制器利用继电器原理，用电脑和中控通过RS-232和RS-485对设备进行控制，已达到弱电控制强电的目的。如控制设备开关，投影机延时关机，电动屏幕、电动窗帘、电动吊架的升降控制等。目前，电源控制器广泛应用在投影机工程、视频会议系统、电视会议系统、大型会议系统工程等需要控制灯光开关、窗帘开关、屏幕升降、会标升降、投影机电动吊架升降及其他开关量远程控制场合工具/原料more讯维电源控制器/时序器方法/步骤1/8分步阅读

XUNWEI™ 8路电源控制器利用继电器原理，用电脑和中控通过RS-232和RS-485对设备进行控制，已达到弱电控制强电的目的。如控制设备开关，投影机延时关机，电动屏幕、电动窗帘、电动吊架的升降控制等。目前，电源控制器广泛应用在投影机工程、视频会议系统、电视会议系统、大型会议系统工程等需要控制灯光开关、窗帘开关、屏幕升降、会标升降、投影机电动吊架升降及其他开关量远程控制场合。

2/8

XUNWEI™电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，这样就能有效的统一管理和控制各类用电设备，避免了人为的失误操作，同时又可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。面板有时序总开关和8路手动控制按扭以及LED状态指示,可单独控制每路电源的通断,每路电源输出具有过流过压保护,可应用于会议工程、投影工程、音响工程，为多台设备供电提供完美的解决方案。

3/8

时序器和控制器如上图所示，其原理均是利用继电器通电后具有磁性吸引衔铁从而达到控制开关的目的，均可以达到顺序开、倒序关。以及单独控制某个口的通断，以8路电源时序器/控制器为例，面板按键如下图所示

4/8

左边8路为1-8口的开关，可以对每一个电源口单独控制，右边两个按键为全开和全关按钮，当点击全开时，设备会从1-8以一个延时顺序开启，这个延时可以根据用户需求自定义，全关同理，当在执行全开/关的过程中，有其他通道控制的按键操作动作时，该全开/关的动作会被中止。

5/8

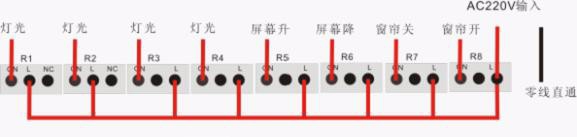

接口上时序器和电源器则不同，时序器为3芯电源插座，可以直接为设备供电，单路最大电流可达15A，总负载电流最大可达30A，控制器接口则为3P的压线端子，需要外接电源使用，单路电流最大也可达15A，该接口从左到右依次为常开、公共端、常闭、其实际应用主要是控制灯光的开关，窗帘幕布的升降停，如下图所示:

6/8

所有设备的零线接在一起，外接电源的火线接入公共端，设备的火线接入端子的常开一侧，当某一路打开时，常开端子与公共端导通，设备通电，达到相应的控制目的。

而电源时序器则直接把设备的3芯插头插入时序器，直接控制相应设备电源的通断，例如矩阵切换器，画面分割器，媒体矩阵，会议主机等价格昂贵的精密仪器，可有效防止开关瞬间的巨大冲击电流对把设备击坏，保护设备元件，延长使用寿命。

7/8

讯维时序器和控制器均含有两个DB9串口：

8/8

其中公口为级联口，最大可级联255台设备，母口为控制口，出厂默认均为485控制协议，其控制引脚为1：TXD 2：RXD 5：GND，也可以根据用户需求定制为232控制协议，控制引脚为2: TXD 3:RXD 5:GND,设备控制代码为XUNWEI控制代码，相应的软件和代码请上官网咨询
