如下图示，

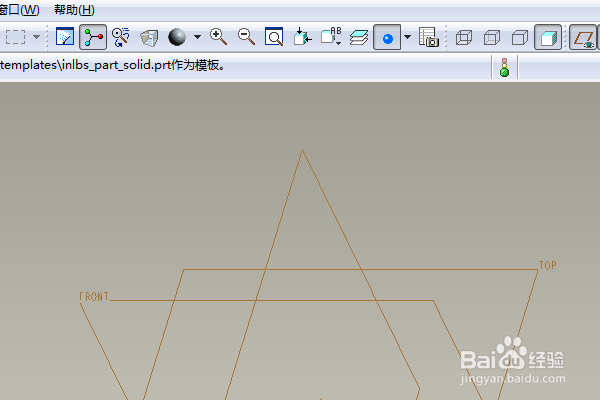

打开Proe软件，新建一缺省的实体零件

如下所示。

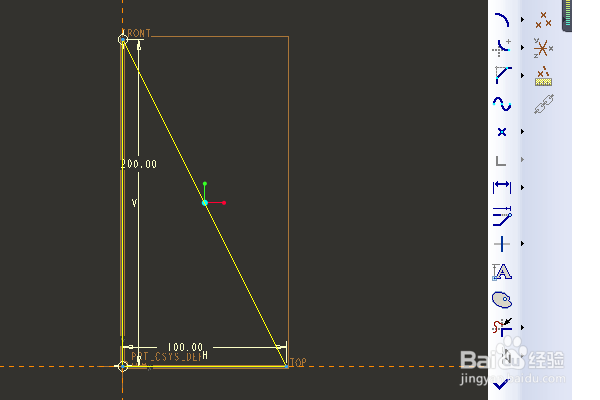

执行【草绘——front面——草绘】，进入草绘平面，

激活直线命令，画一个直角三角形，

双击修改尺寸：长100，高200，点击√，完成并退出草绘。

如下所示，

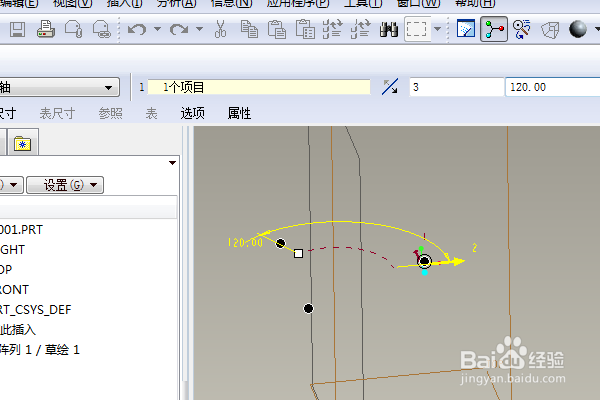

选中草绘，点击右边工具栏中的阵列命令，左上角设置阵列方式为轴阵列，点击Y轴，上边设置数量为3，角度为120，回车。

如下所示，

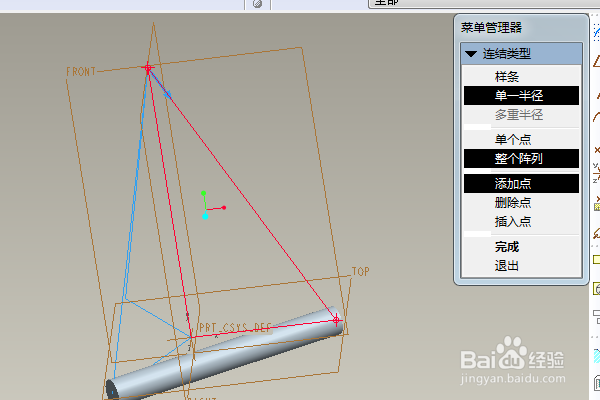

执行【插入——高级——管道】，激活管道命令，右边出现菜单管理器，选择实体，点击完成，然后打击两个点，再点击完成，

这样，连续创建两个实心管道（圆柱体）。

如下所示，

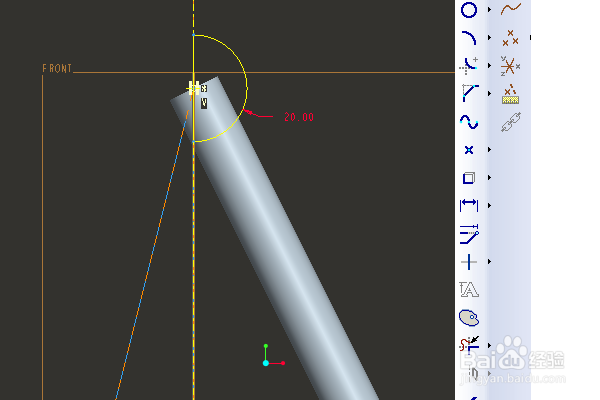

执行【旋转——位置——定义——front面——草绘】，进入草绘环境，

激活投影命令，将之前草绘中的直线投影出来，然后删除，留下参考线，

激活中心线命令，点击端点画竖直中心线，激活圆命令，点击端点，画圆，双击修改尺寸为直径20，激活删除段命令，删除中心线左边的圆弧，激活直线命令，连接封闭圆弧，

点击√，完成并退出草绘，然后回车，完成并结束旋转。

如下所示，

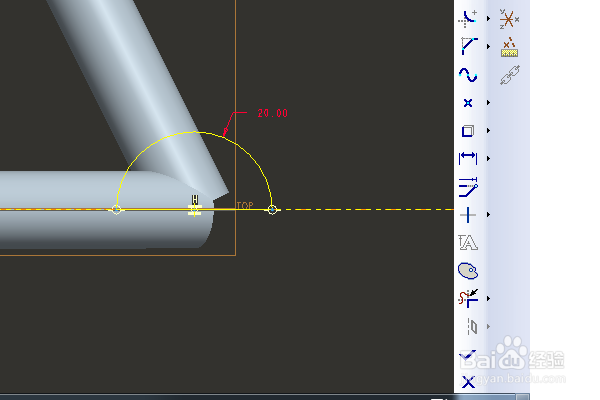

重复上一步操作，创建另一个球体。

如下所示，

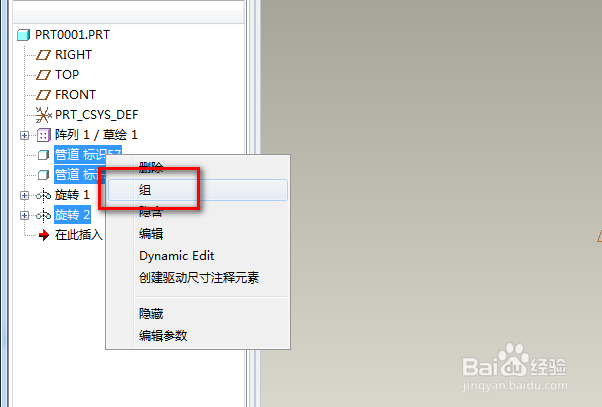

在设计树中选中操作步骤，单击鼠标右键，点击“组”，

如下所示，

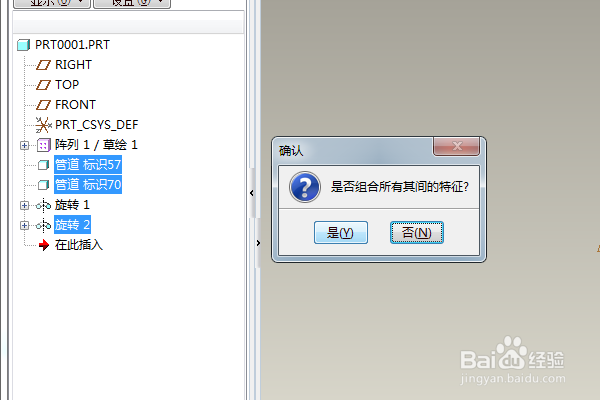

弹出提示，问是否组合，点击是。

如下所示，

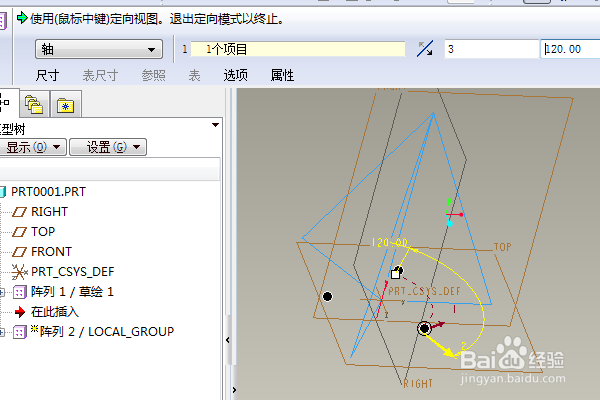

选中组合特征，点击右边工具栏中的阵列命令，左上角设置轴阵列，点击Y轴，，设置数量3，角度120，回车，完成并结束本次阵列。

如下所示，

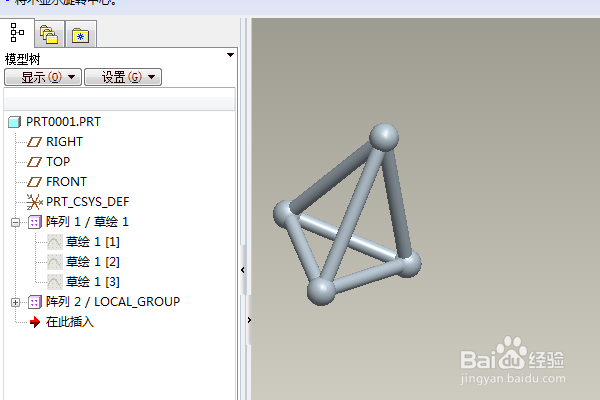

隐藏所有的草绘和基准，

至此，

这个三维零件就创建完成，本次训练结束。
