chipscope 怎样导出数据？chipscope是一款非常不错的数据采集软件，但是很多朋友不知道怎样导出数据。今天就给大家分享一下。工具/原料more无方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

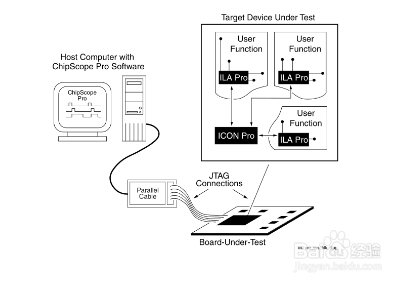

首先按平时一样用chipscope对数据进行采样！不过为了方便以后导入matlab查看，这里我们建议查看采样信号要使用bus总线方式，这个不多说了，应该都会的。

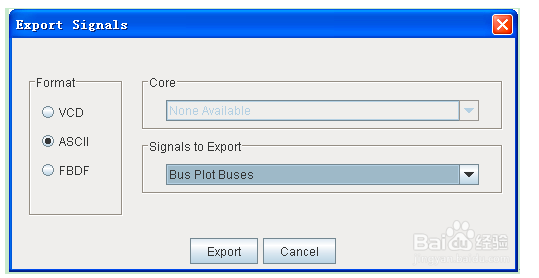

2/6点击file-export选项，弹出一个export signals窗口，format选择ascii选项，signals toExport选择bus plot buses，core默认就行。
3/6点击export按钮，保存为.prn后缀文件。如username.prn.
4/6打开matlab软件，我们可以直接打开这个.prn文件进行编辑和查看（如果需要），也可以使用matlab命令xlLoadChipScopeData(‘username.prn’);
5/6把之前chipscope导出的bus总线数据导入为malab空间变量，并且空间变量的名字和在chipscope中bus总线对应信号线的名字一样的。
6/6信号变量有了，以后就可以方便进行相关信号分析处理了。
注意事项经验仅供参考！
