订阅在CAD中能直接保存和打开的文件主要格式？
来源：网络收集 点击： 时间：2024-04-27【导读】：
CAD能直接保存和打开的文件主要有以下4中格式：【.dwg】、【.dws】、【.dwt】和【.dxf】分别介绍如下。品牌型号：CAD方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

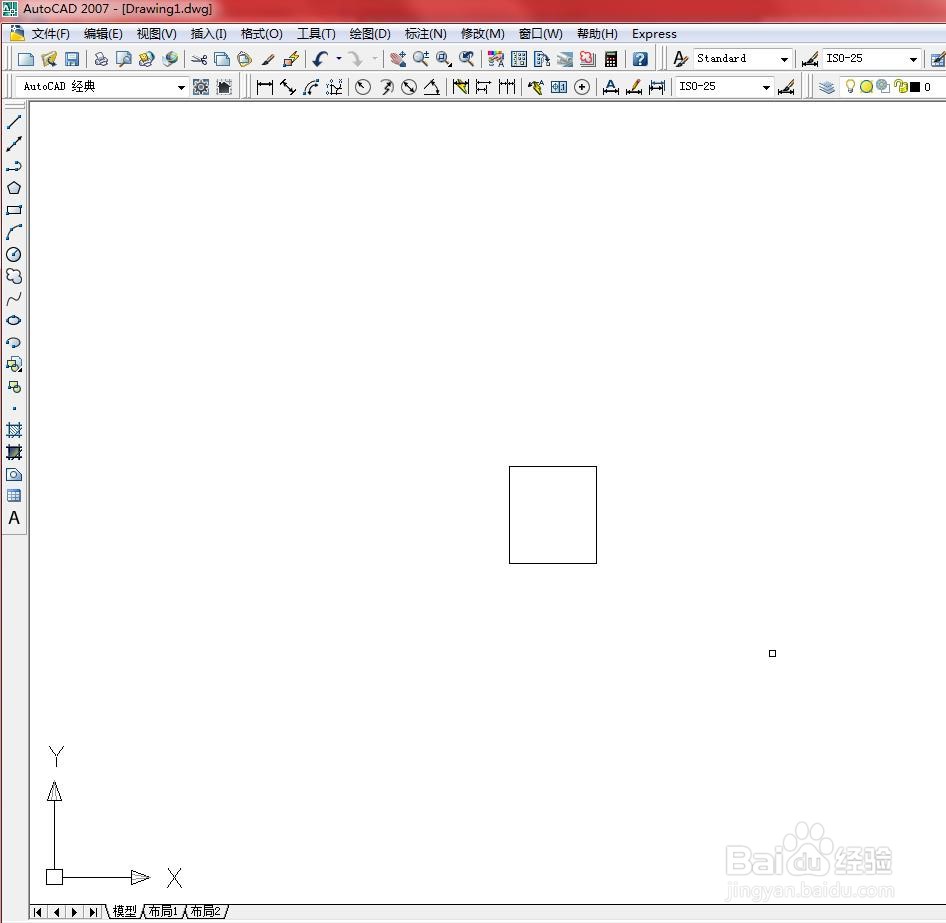

启动CAD软件，进行绘图。

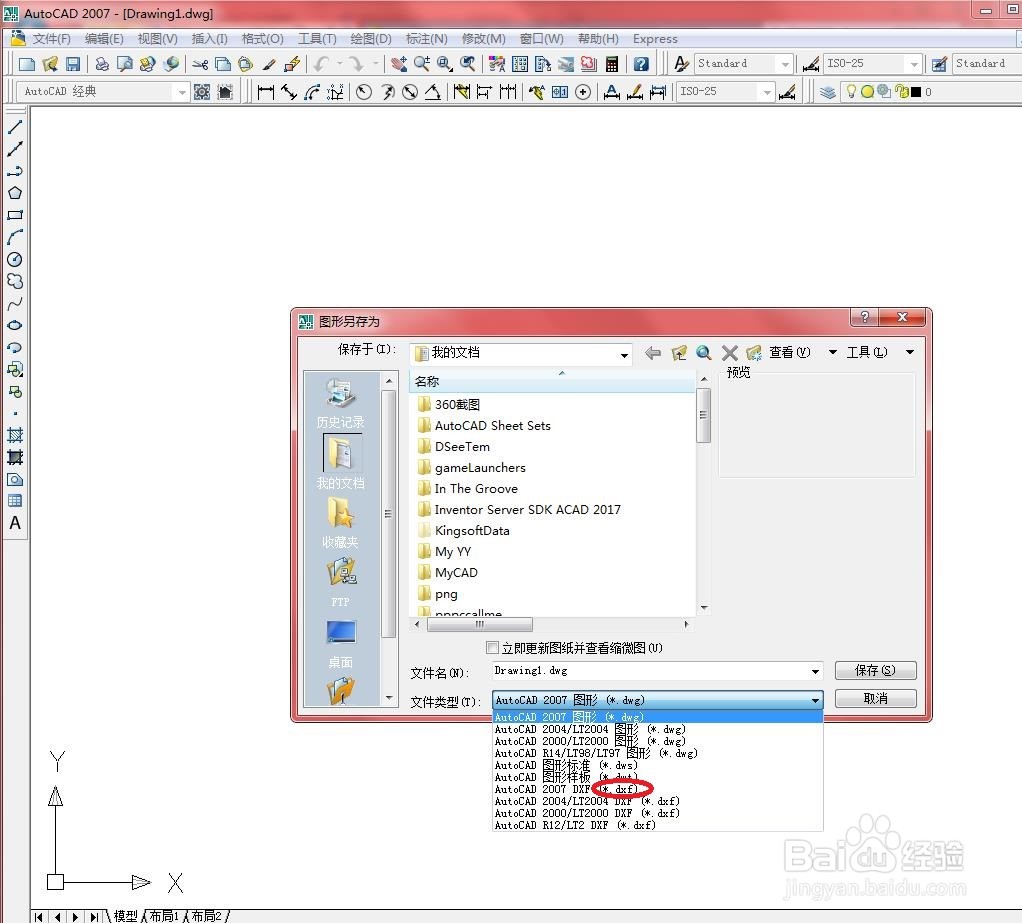

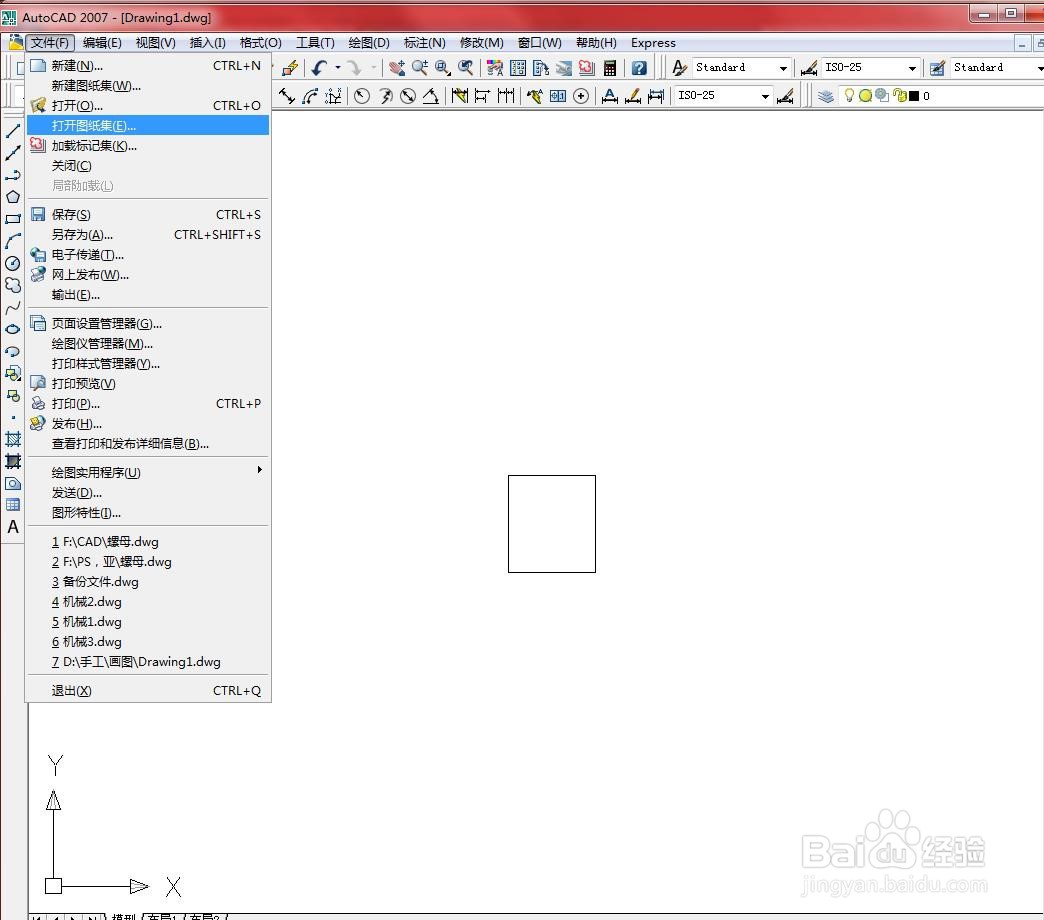

2/6对文件进行保存或打开操作。如下图所示

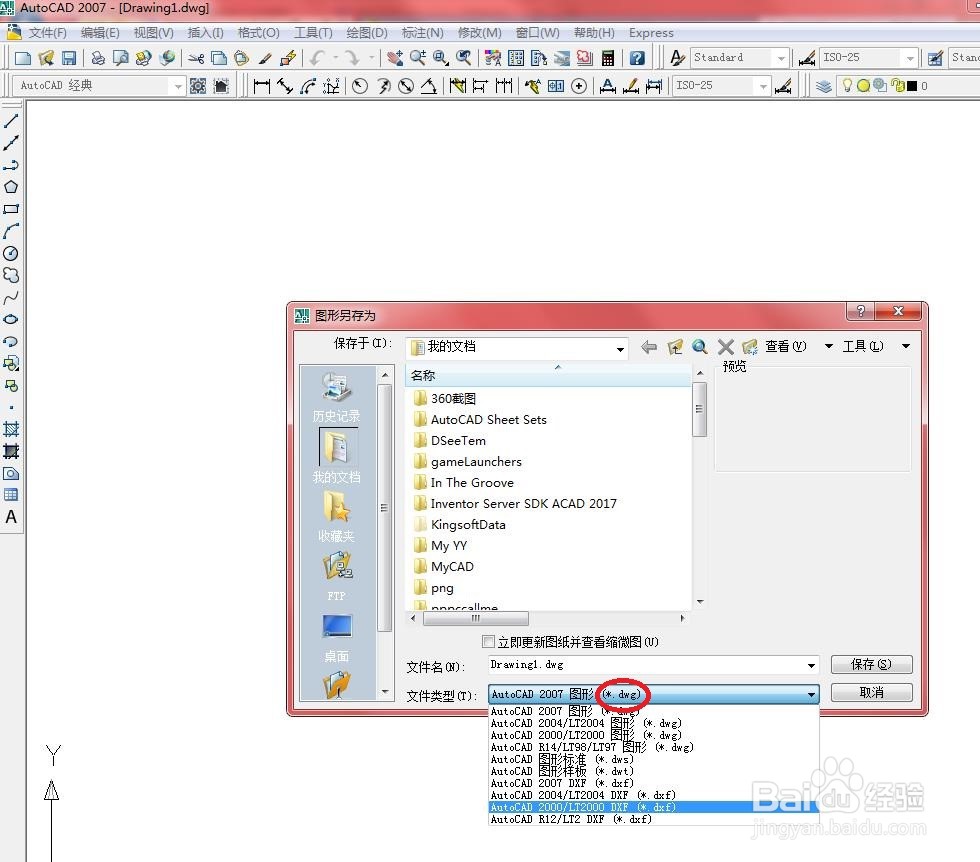

3/6【.dwg】：dwg文件是CAD的默认图形文件，是二维或三维图形档案。如果另一个应用程序需要使用该文件信息，则可以通过输出将其转换为其他的特定格式。如下图所示

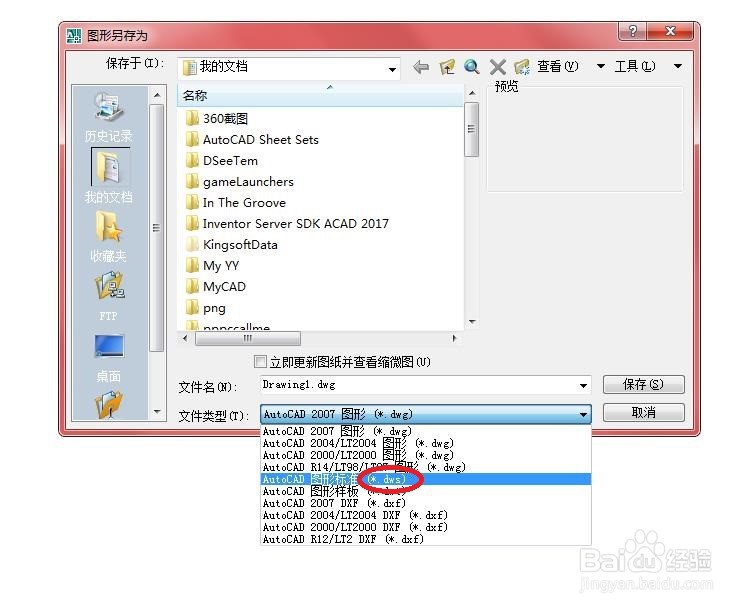

4/6【.dws】：dws文件被称为标准文件，里面保存了图层、标注样式、线型、文字样式。当设置单位要实行图纸标准化，对图纸的图层、标注、文字、线型有非常明确的要求时就可以使用dws标准文件。此外，为了保护自己的文档，可以将图形用dws的格式保存，dws格式的文档，只能看，不能修改。如下图所示

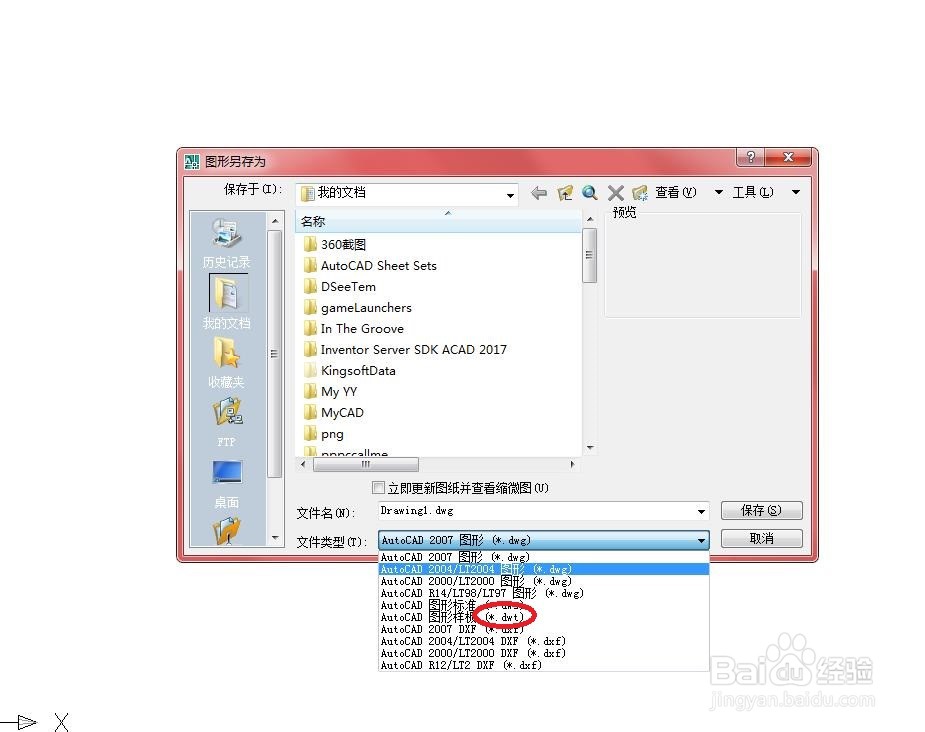

5/6【.dwt】：dwt是CAD模板文件，保存了一些图形设置和常用对象（如标题框和文本）。如下图所示
6/6【.dxf】：dxf文件是包含图形信息的文本文件，其他的CAD系统（如UG、Creo、Solidworks）可以读取文件中的信息。因此可以用dxf格式保存CAD图形，使其在其他绘图软件中打开。如下图所示
