在SolidWorks执行“筋”命令时，有两个拉伸方向，分别是平行于草图的方向和垂直于草图的方向，它们的使用效果如下。工具/原料more电脑SolidWorks绘图软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
SOLIDWORKS加强筋拉伸方向厚度绘图软件

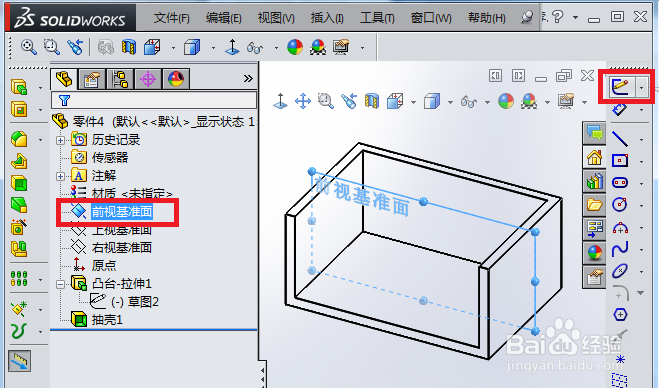

例如给以下零件生成加强筋。选择一个面，然后单击草图工具栏的“草图绘制”图标按钮。

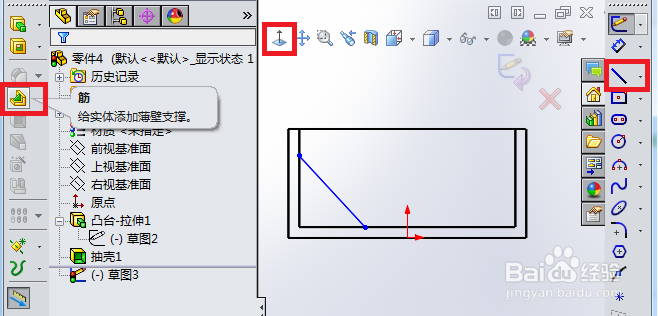

2/7单击“正视于”按钮，单击“直线”按钮绘制一条直线，然后执行“筋”命令。

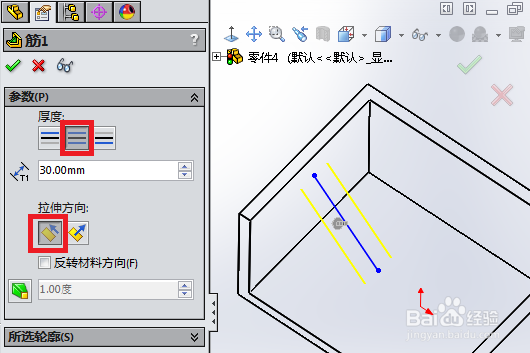

3/7在“筋”属性管理器里，选择“厚度”延伸方向可为“两边”，选择“拉伸方向”为“平行于草图”。

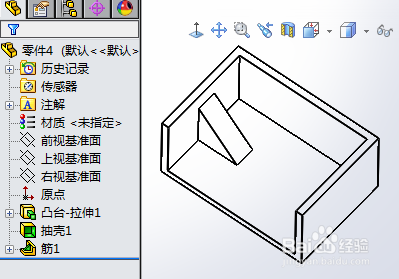

4/7结果如下图。

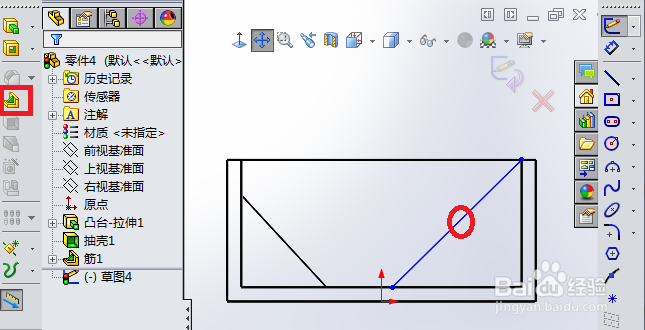

5/7重复步骤①②，在第②步绘制如下图的直线，然后单击“筋”按钮。

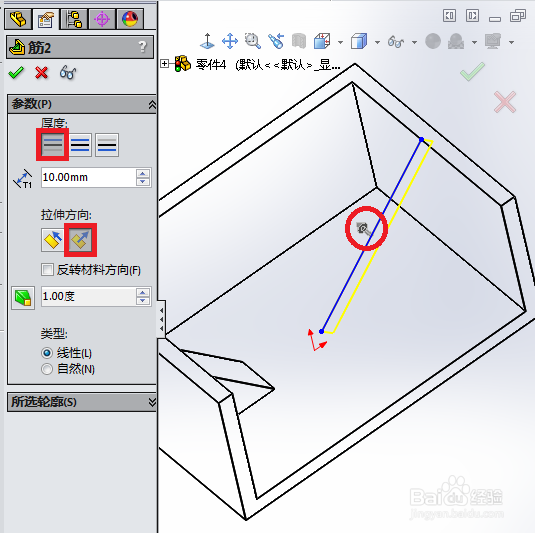

6/7在“筋”属性管理器里，选择“厚度”延伸方向只能为“单边”，因为此草图生成的另一方向的厚度不与零件实体相交，选择“拉伸方向”为“垂直于草图”，且方向须指向有实体的一方，否则筋无法识别结束面生成到实体上。

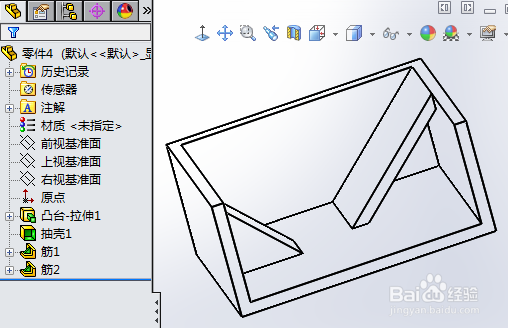

7/7两种不同拉伸方向生成加强筋的效果如下图。
