变频器是工业传动使用最频繁的工业电器，主要作用除了变频调速，还有节能功能，那么对于一般的变频器应用怎么调试接线呢？下面小编以台湾某品牌变频器为例讲解基本步骤！供大家参考！工具/原料more变频器安装前，首先确认一下几个部分：1/6分步阅读

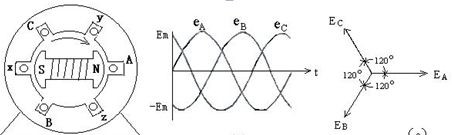

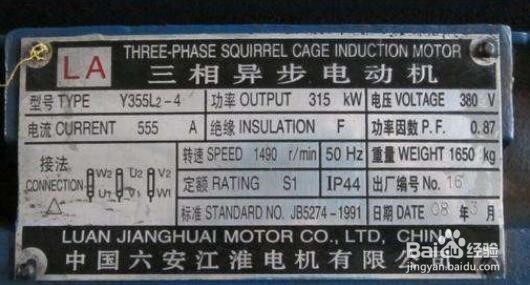

电机规格：功率、额定电流、绕组接法（及电压等级），变频器由于是高频输出，要求电机的绝缘等级最好是F级及以上。当然大多数场合我们使用的是三相异步电动机。

2/6

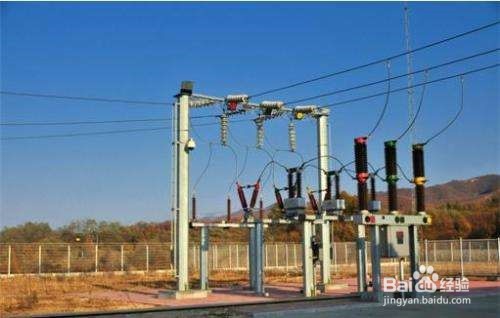

电源等级：常用的是220V和380V

220V电源分为单相和三相，这个要与变频器进线一致。

220V和380V搞错会直接炸机。

3/6

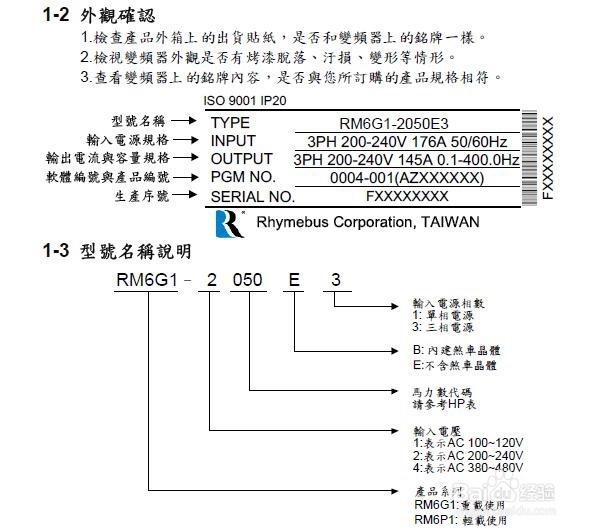

变频器的规格：功率、额定电流，电压等级，220V的还有单相和三相进线的区别。三种规格必须匹配一致，变频器功率根据使用环境条件及负载要求可以放大一级选择。

4/6

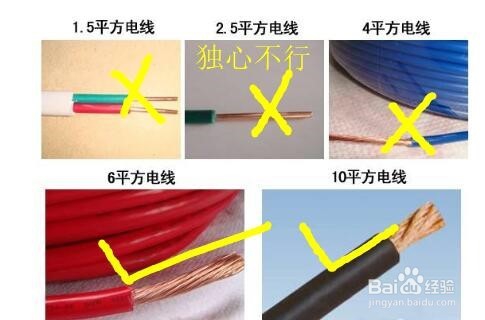

安装接线线材规格要符合要求，必须是多心铜绞线，同时截面积要符合要求，一般按每平方4A电流保守计算。接线要用铜鼻子，不能有毛刺，这些细节一定要注意。

5/6

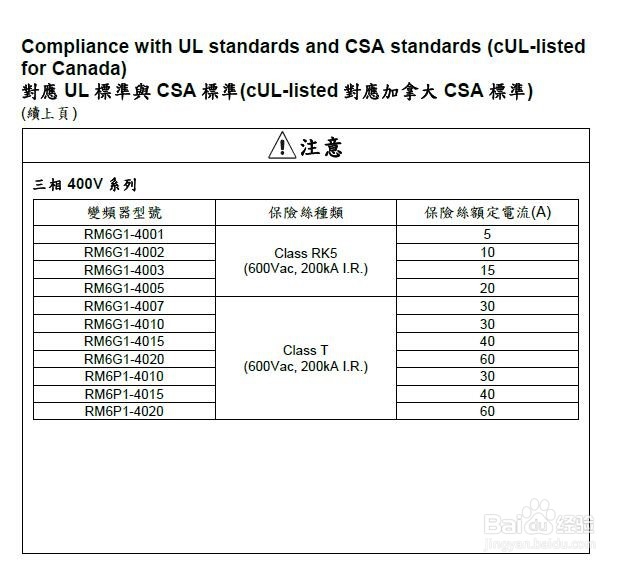

变频器前端必须加装断路器保护，选择规格的原则是变频器的额定电流乘以1.2倍，过大起不到不保护作用，过小会误动作。

6/6

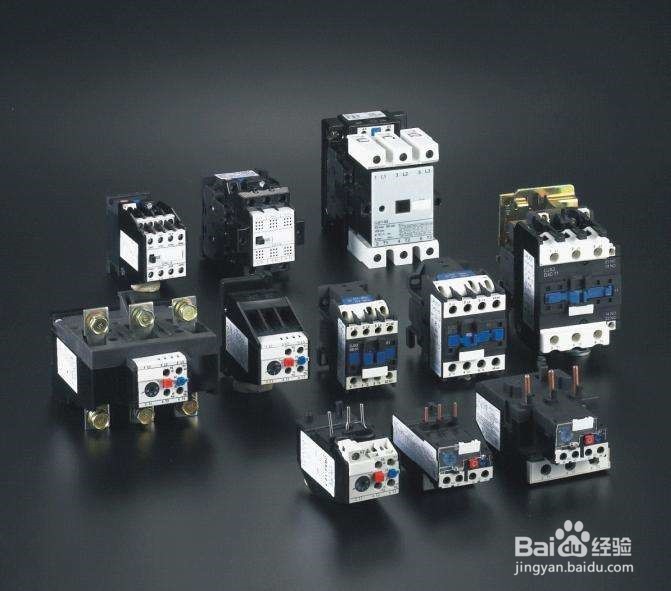

在一拖一的情况下变频器后端不要加装接触器以及热继电器，变频器自身有完善的保护功能，在异常时会自动切断输出！

安装接线调试方法1/6

接线时确认电源关闭状态，先接动力线（或者叫主回路线）电机部分，一般标识号为UVW，再接电源线，一般标识RST。接反会损坏变频器

2/6

然后接地线接地线必须接好，不仅仅是安全防触电的需求，也是设备抗干扰的重要一环。地线的截面积最好和主线一样粗细，用黄绿线，国家规定是地线可以比主线细一级。

3/6

最后接控制线，根据需求来，一般要接启动信号线，标识为FWD（X1正转）、REV（X2反转）、COM（公共线）

4/6

接着接速度信号线，可能是PLC或其他控制给定的0-10V或4-20MA的信号，分别接Vin、GND或Iin和GND端子，如果使用电位器，请将1，2，3号依次接变频器的+12V，Vin，GND，旋转方向和加速方向相反的话，把1，3号线调换一下。

5/6

一般应用还要接变频器异常输出信号，这个信号的作用是变频器出现异常报警时，内部继电器会动作给外部设备一个通知信号，信号为干接点常开和常闭各一到两个。

6/6

接线完成，可以送电，依次调整变频器启动、速度、异常部分的参数设置，然后就可以试运行了，比较复杂的应用场合还要调整输出力矩等。变频器还有很多功能选项卡，比如速度反馈PG卡，canbus通讯卡等等
