订阅CATIA如何绘制汽车人机校核需要的眼椭圆
来源：网络收集 点击： 时间：2024-04-28【导读】：
CATIA的应用中，需要进行汽车的人机校核，现在大多都是通过UG直接生成，但有时UG软件电脑中没有的时候，就需要会用CATIA绘制眼椭圆，今天就给大家分享下眼椭圆的画法。工具/原料moreCATIA方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项
首先，选择所需要的眼椭圆尺寸，我们以座椅形成大于133，95%的眼椭圆参数举例；

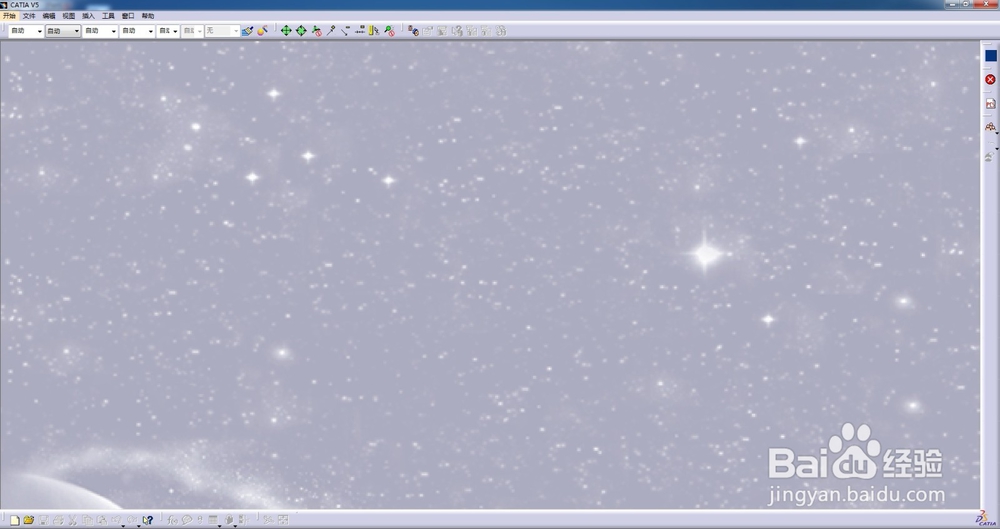

2/7打开CATIA，本文中省略了眼椭圆中心以及倾斜角度的步骤，这些步骤只要根据标准一步步做就好了；

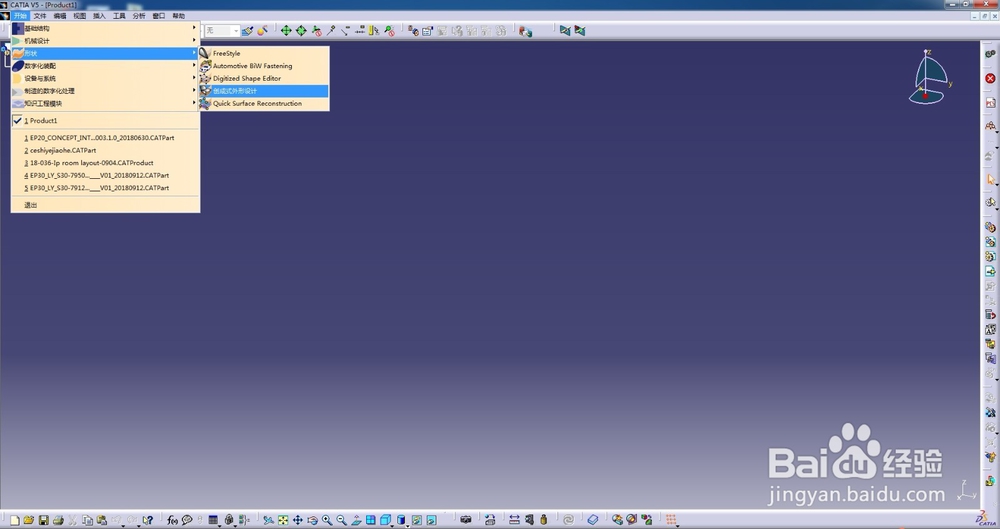

3/7打开创成式外形设计，假定眼椭圆中心坐标为（0,0,0）；

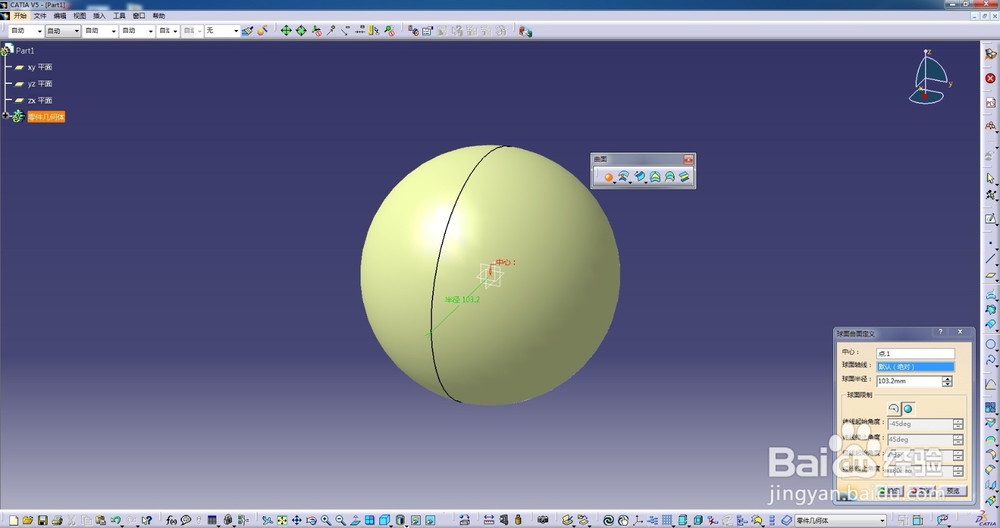

4/7以椭圆的X轴长为直径插入一个球面，点击确定；

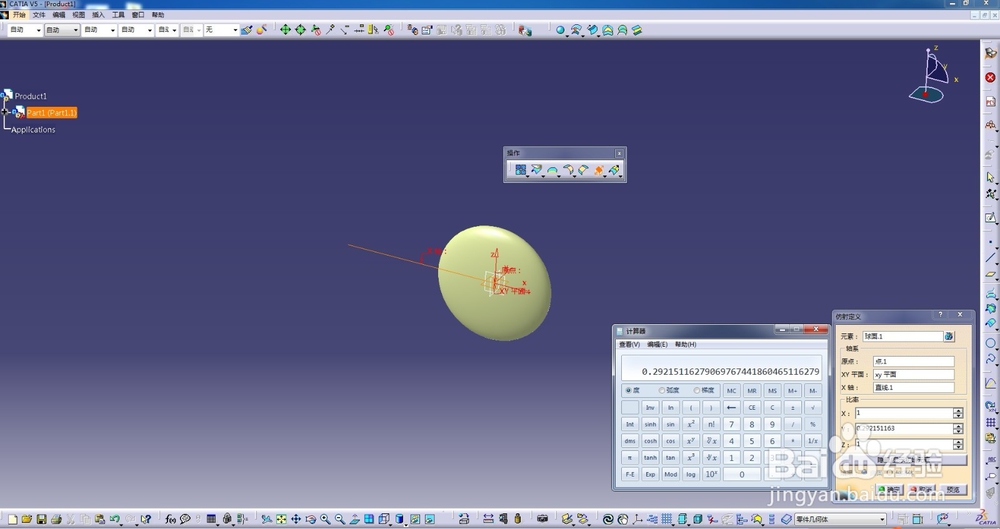

5/7然后，选择操作命令栏中的“仿射”命令，根据实际位置点选轴系的三个选项，Y周长/X周长=比率Y，将比率填写，点击确定；
6/7同理，Z周长/X周长=比率Z，填写完成，点击确定；
7/7此时，眼椭圆我们就得到了。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
