地形测绘图怎么根据坐标进行定位呢，坐标定位时都是基于经纬度坐标和经常需要用到西安80或北京54等高斯坐标和CGCS2000高斯投影，这里主要讲解如何根据这些坐标基于卫星地图进行坐标定位。品牌型号：CAD地形图系统版本：高斯坐标软件版本：高清卫星影像方法/步骤1/10分步阅读

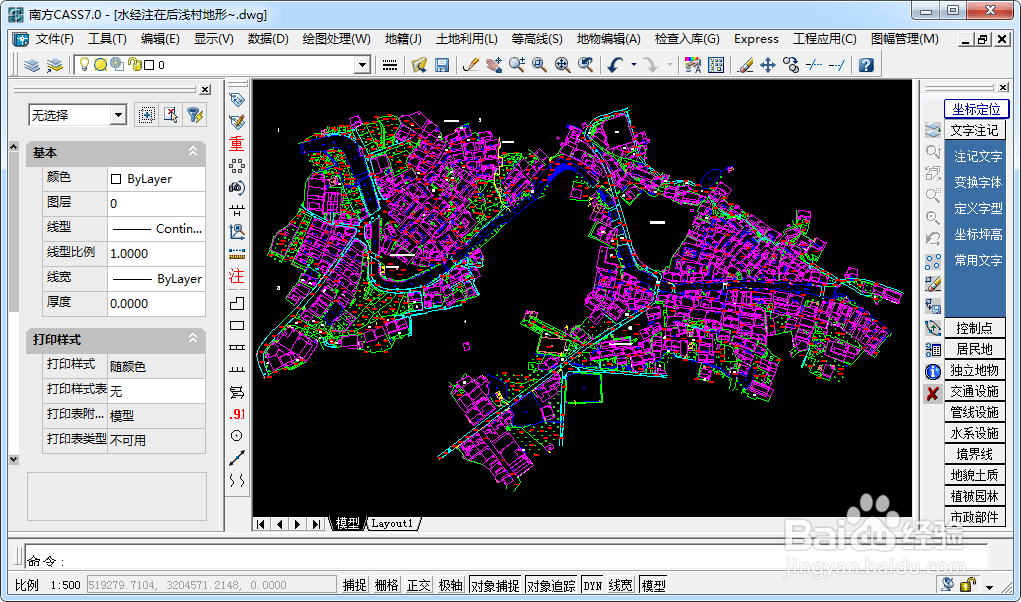

我们以一幅中央经线为120度的3度分带地形图为例说明如何基于西安80坐标进行查询定位，该CAD地形图如下图所示。

2/10

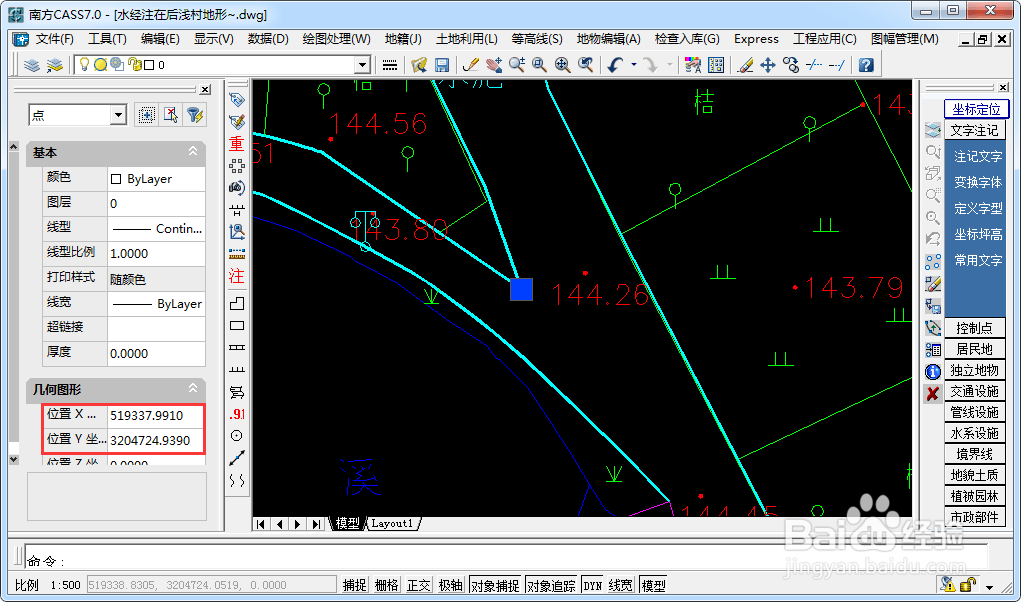

西安80坐标获取我们在一个位置比较特殊的地方绘制一个特征点，并选择它查看其坐标，如下图所示。

3/10

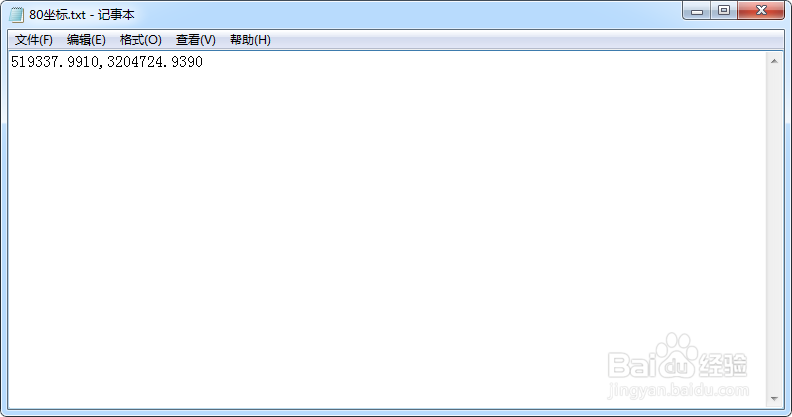

将该点的坐标按XY的顺序复制到记事本中备用，如下图所示。

4/10

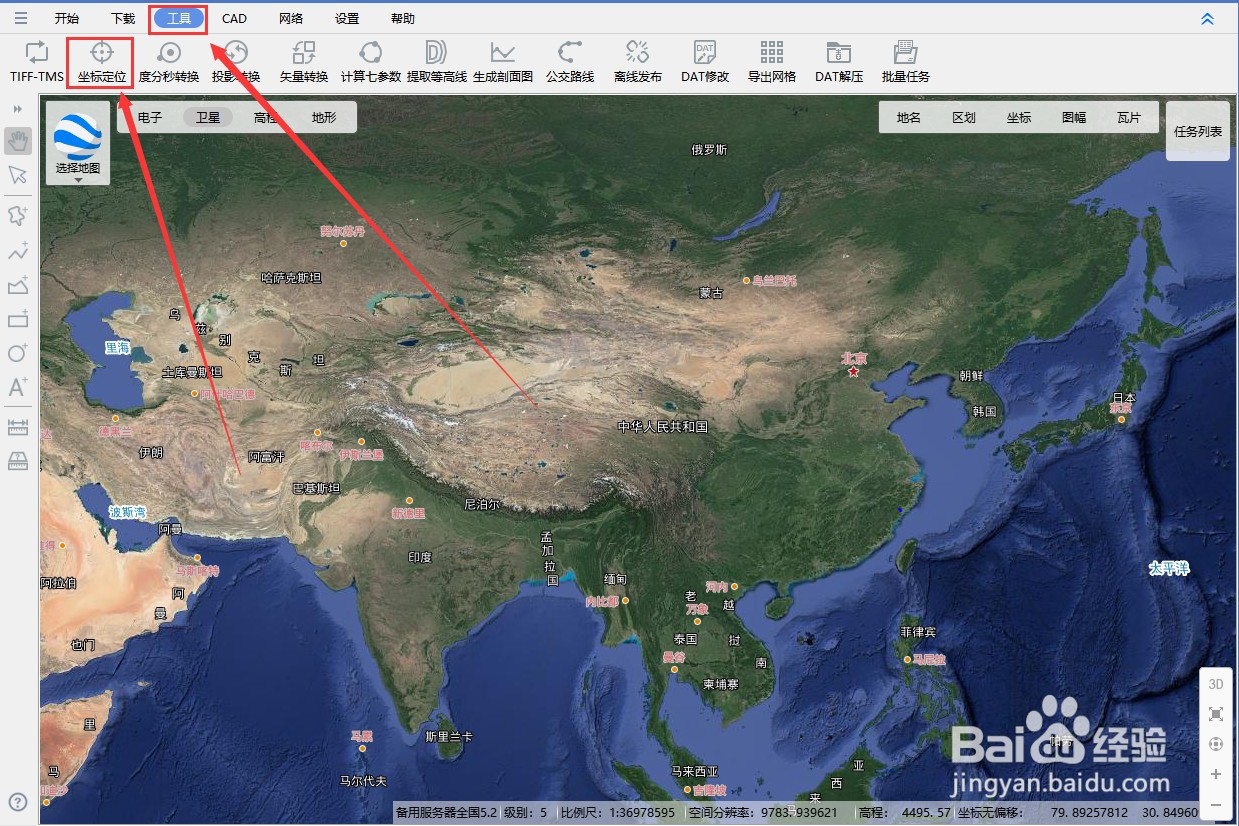

西安80坐标定位在工具中，选择坐标定位，如下图所示。

5/10

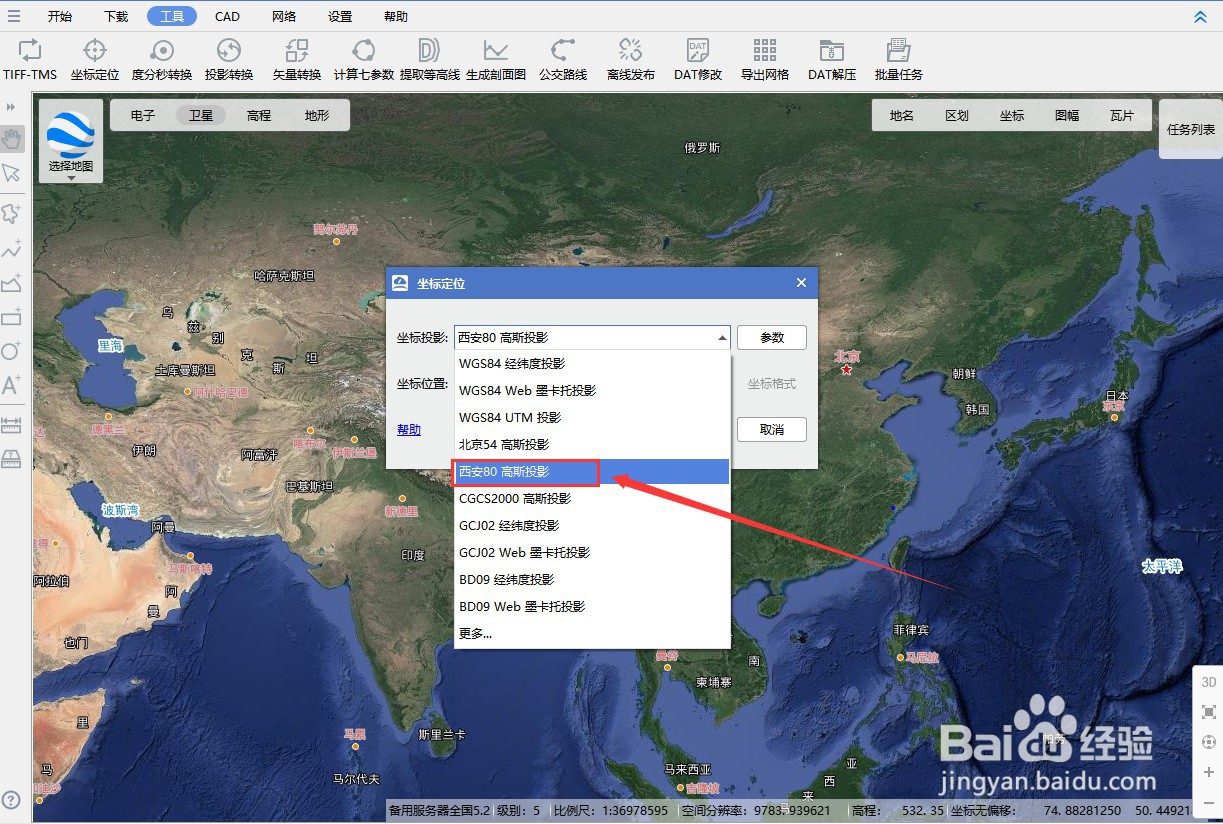

在显示的对话框中选择“西安80高斯投影”，如下图所示。

6/10

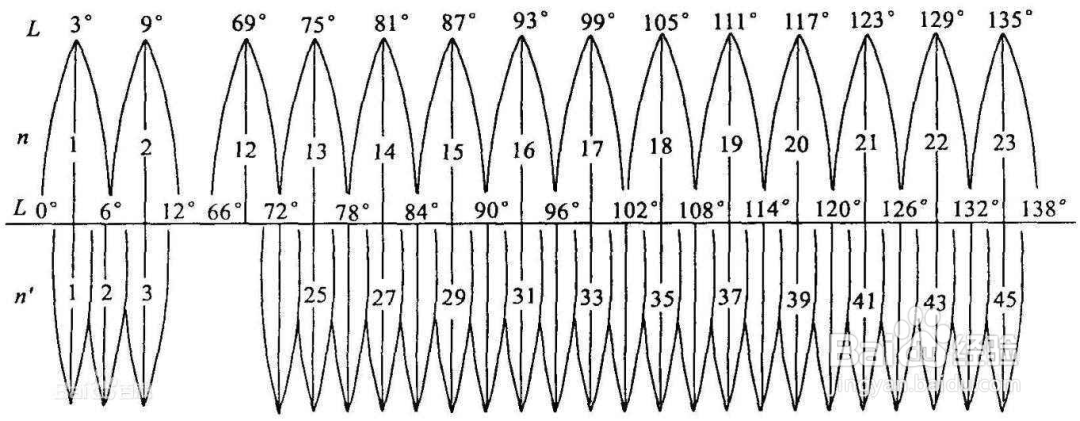

由于该地形图中央经线是120度且是3度分带，由此我们可以推算出当前地形图的代号为40度带，分带原理如下图所示。

7/10

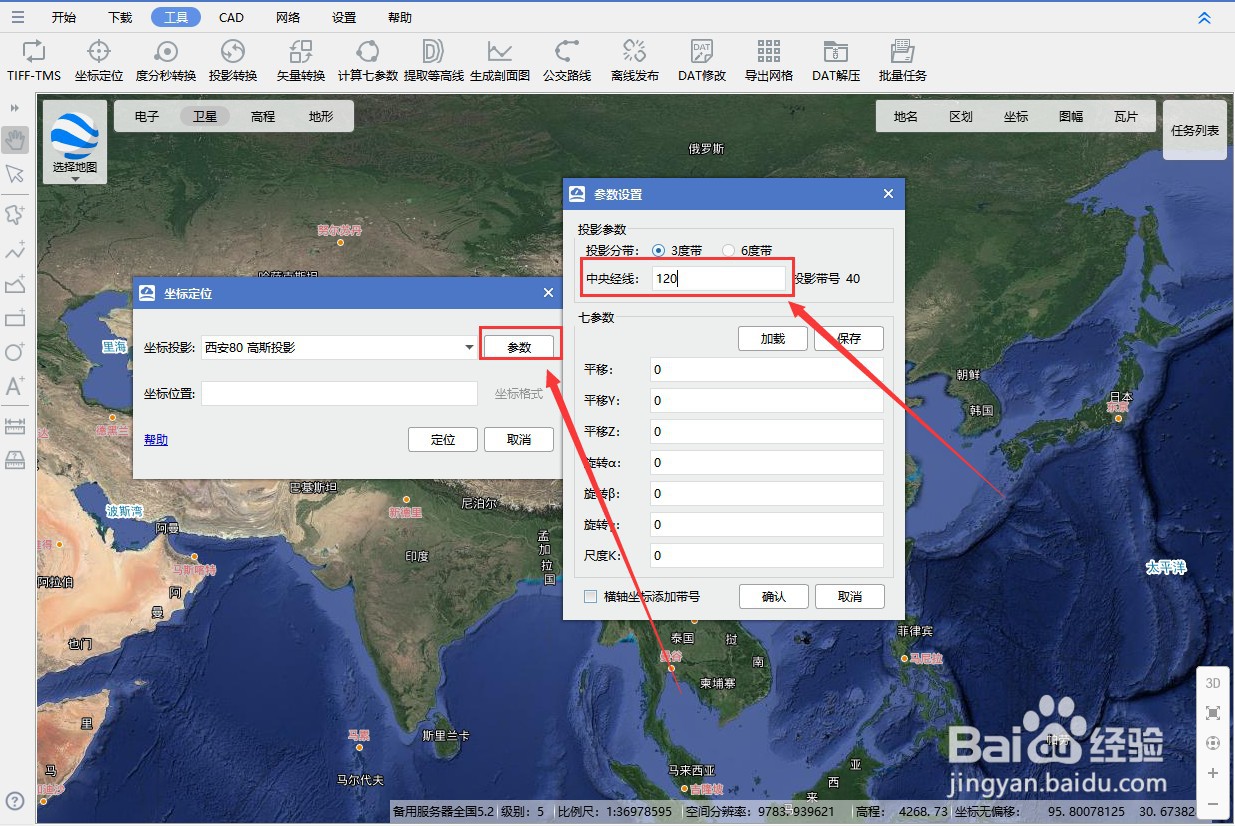

点击“参数”按钮将中央经线设置为120，如下图所示。

8/10

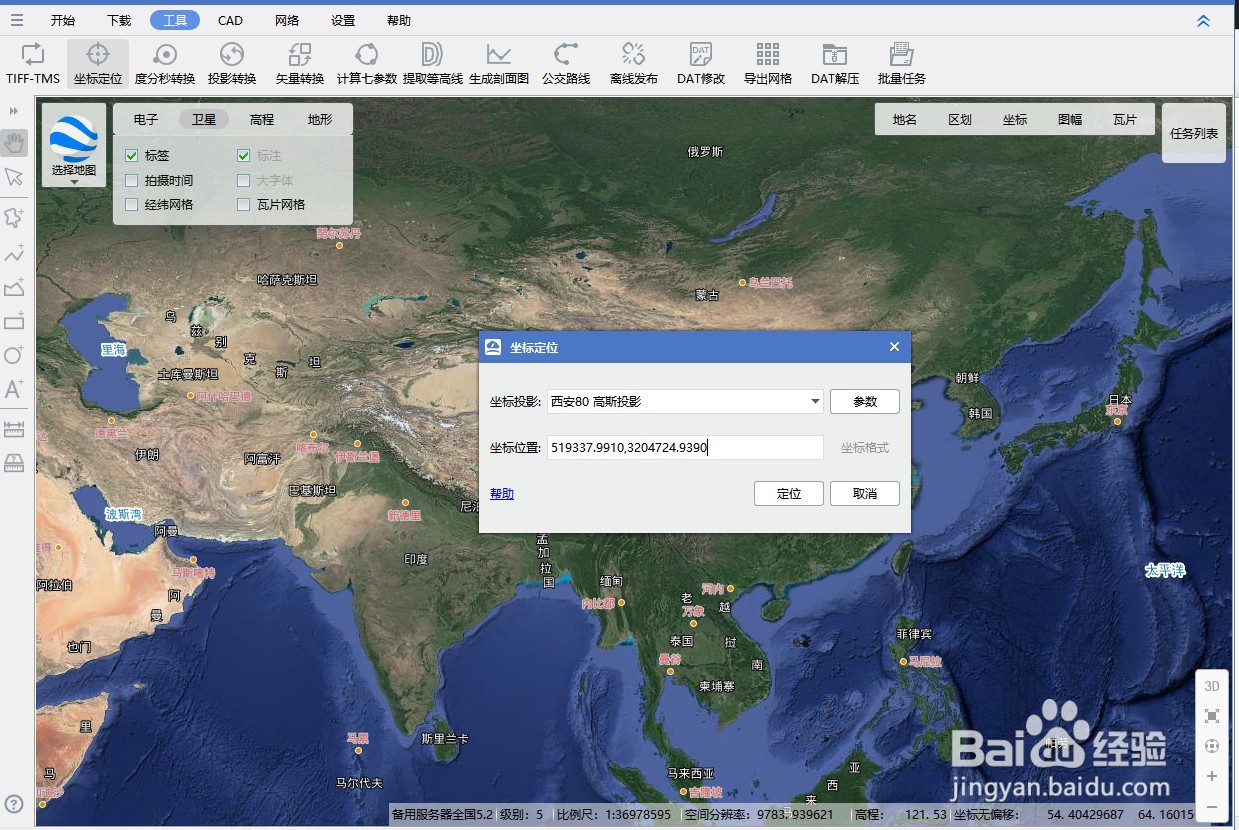

从记事本中复制高斯坐标并粘贴，如下图所示。

9/10

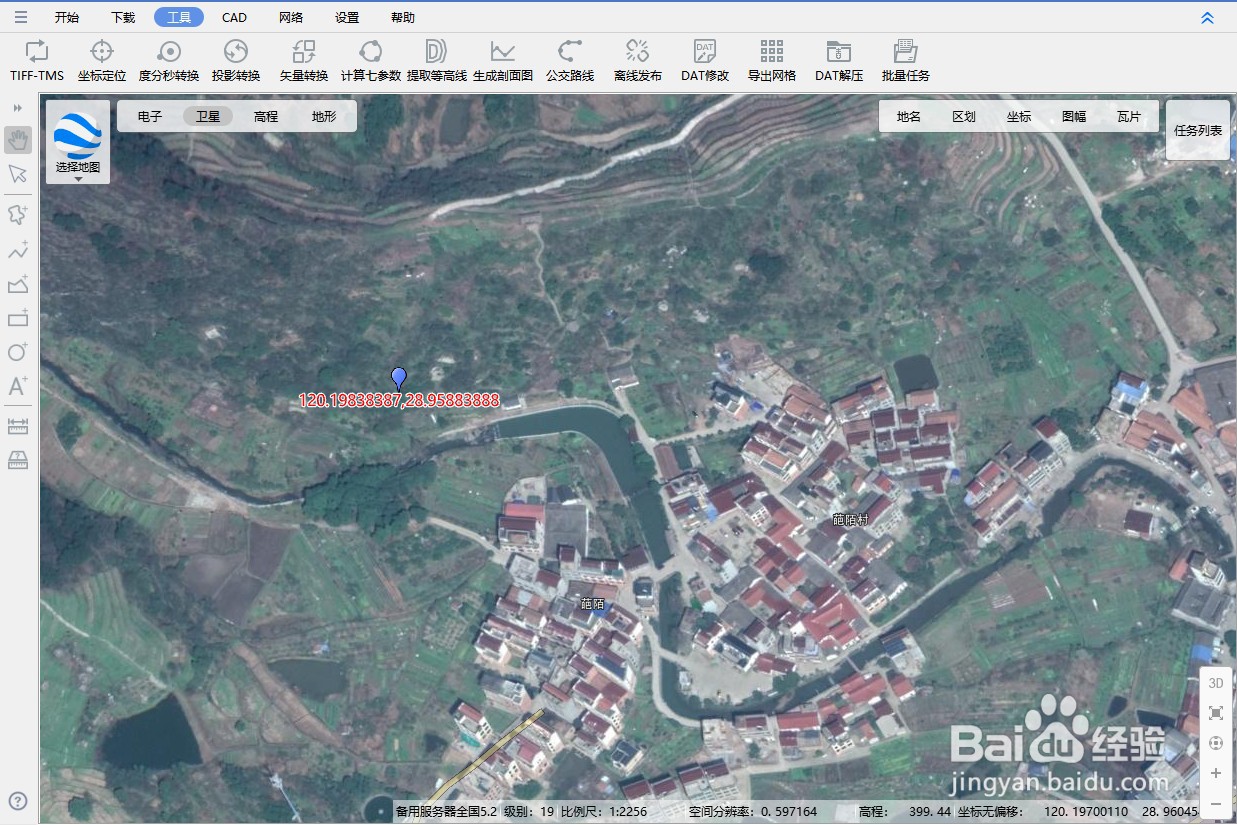

点击“定位”按钮之后，在卫星地图中可以成功定位，如下图所示。

10/10

以上就是基于西安80坐标查询定位的详细说明，主要包括了地形图查看、坐标查看、坐标获取和坐标定位等功能。
