订阅如何用SolidWorks造一个太极石？

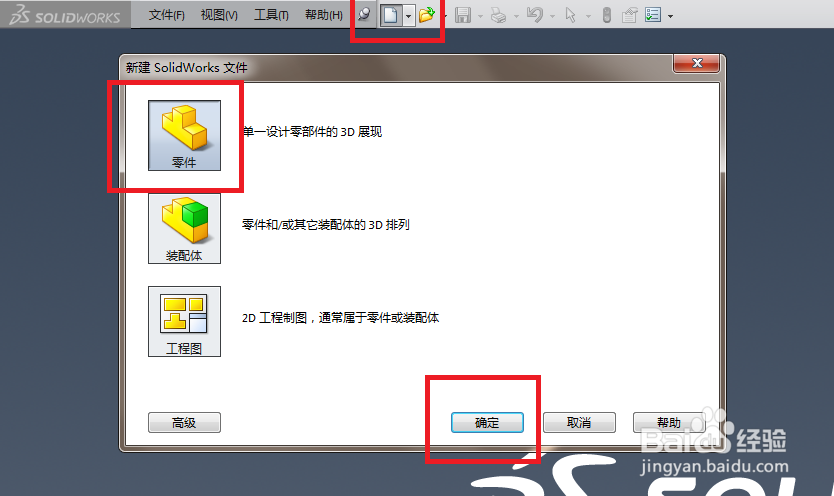

来源：网络收集 点击： 时间：2024-04-29如下图所示，
打开SolidWorks软件，
新建一个空白的SolidWorks文件。

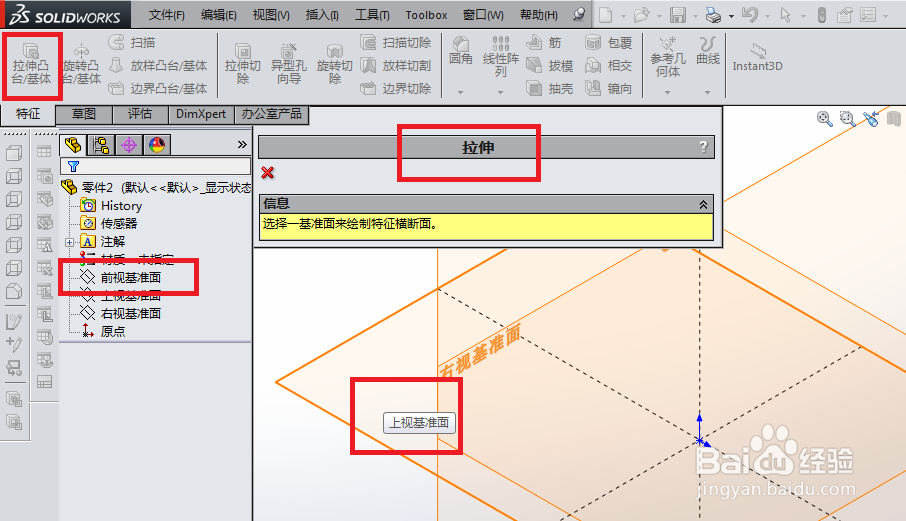

2/18如下图所示，
点击特征工具栏中的“拉伸凸台/基体”命令，
弹出一个“拉伸”对话框和一个基准坐标系，
然后选择“上视基准面”，
自动就创建了一个草图。

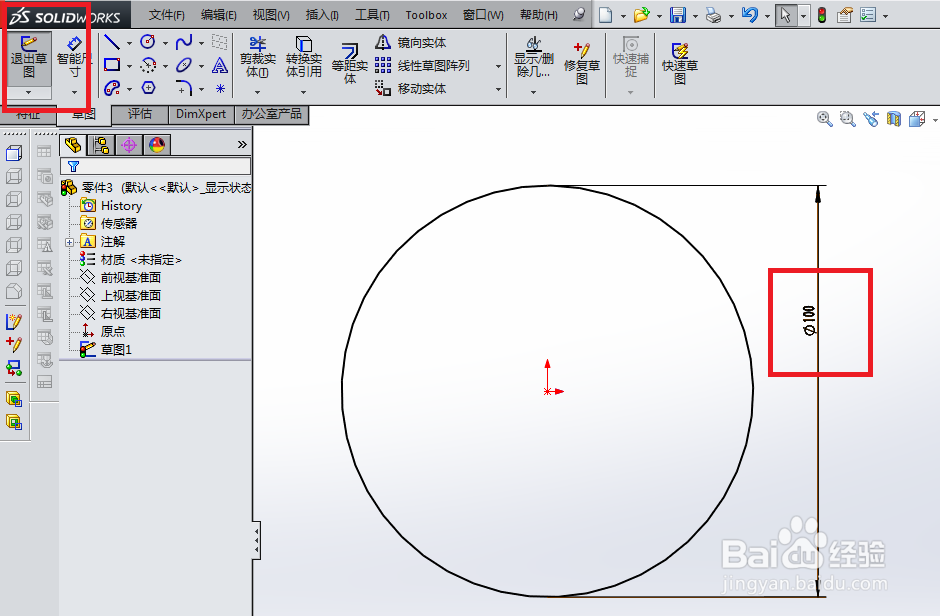

3/18如下图所示，
首先，点击工具栏中的“圆”图标，
然后，以坐标原点为圆心画一个尺寸随意的圆，
然后，可以点击“智能尺寸”来标注圆的直径，ø100，
最后点击“退出草图”。

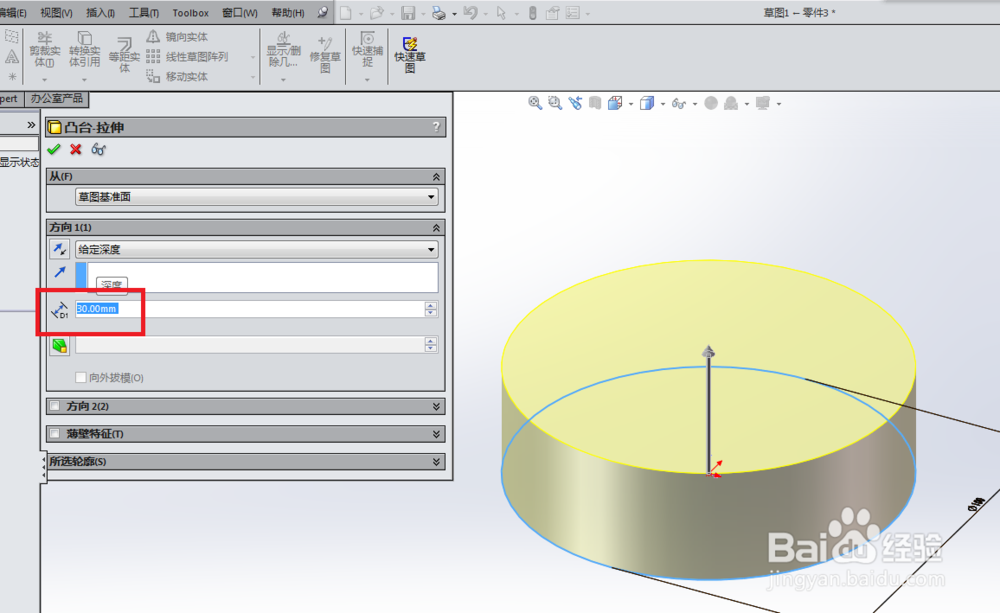

4/18如下图所示，
看着拉伸高度，
感觉30蛮合心意的。

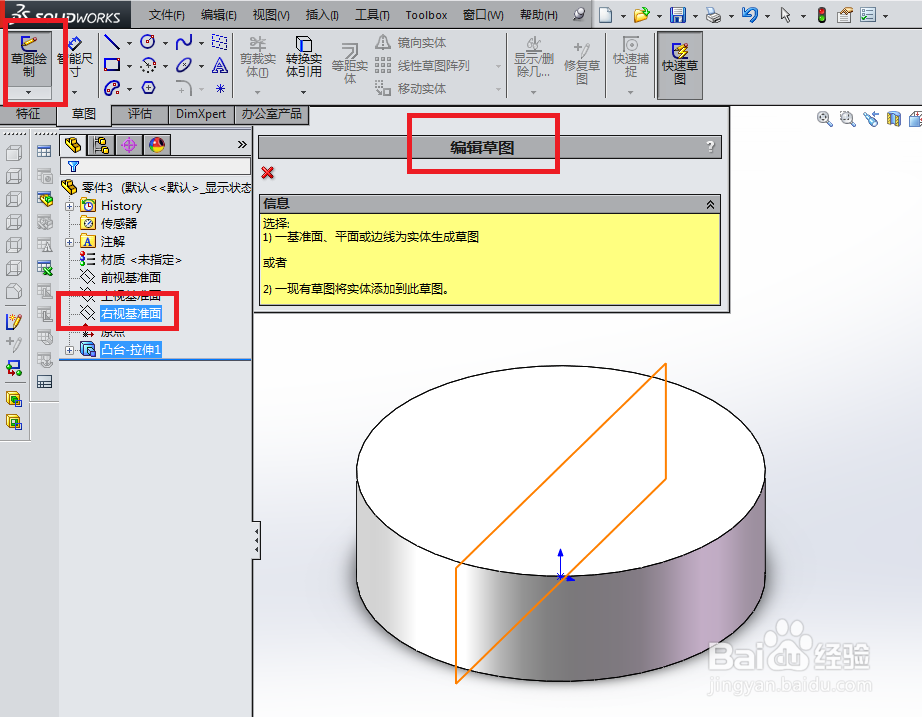

5/18如下图所示，创建草图。
点击工具栏中的“草图绘制”，
弹出一个“编辑草图”对话框，
然后在设计树中选择“右视基准面”，
草图创建完成。

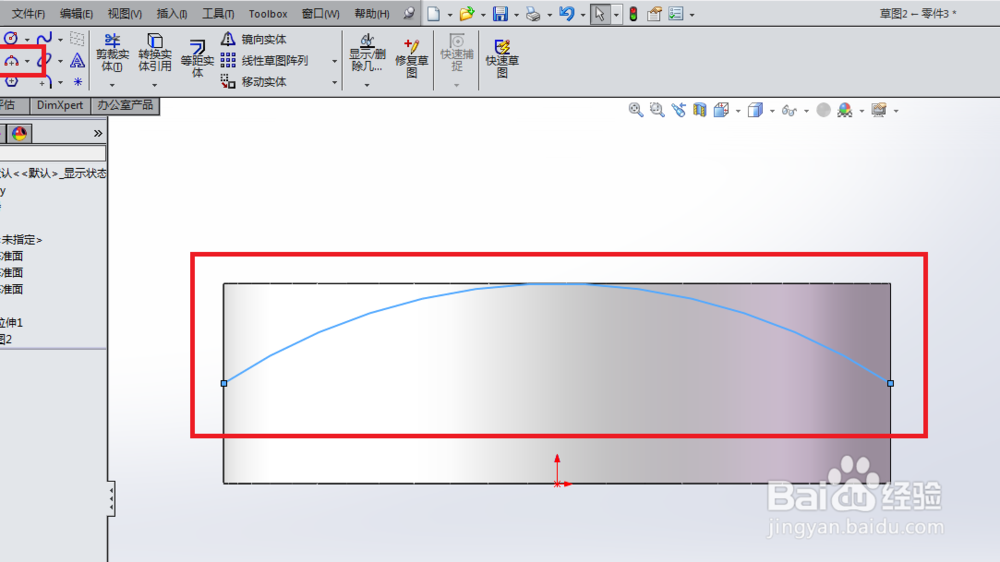

6/18如下图所示，
进入草图工作状态，
点击工具栏中的“圆弧”图标，
选择“三点圆弧”模式，
以左右两个中点为起始、终止点，
以上边为相切边，
画一个圆弧，
最终如下图红色框选所示。

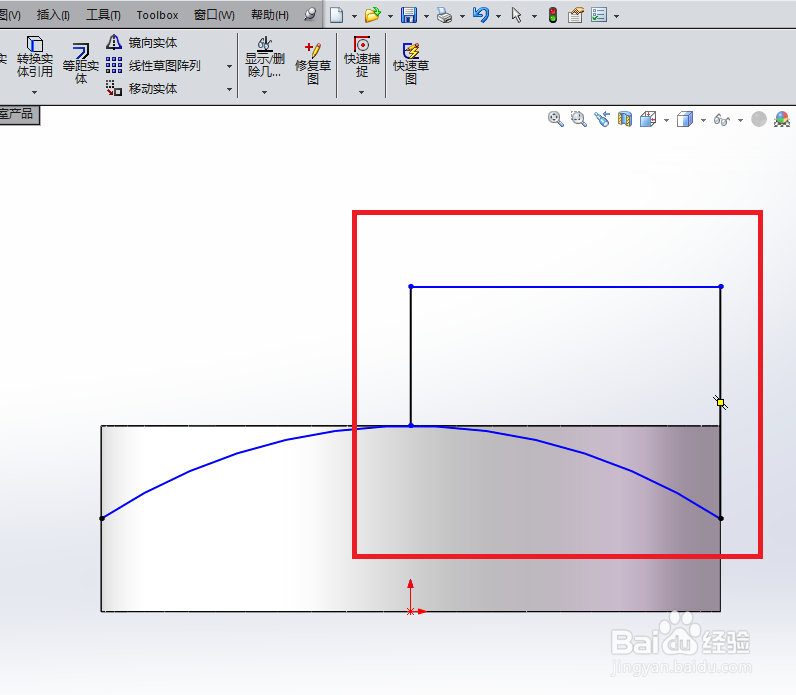

7/18如下图所示，
首先点击工具栏中的直线命令，
然后照着下图红色框选中的形状画三条直线。

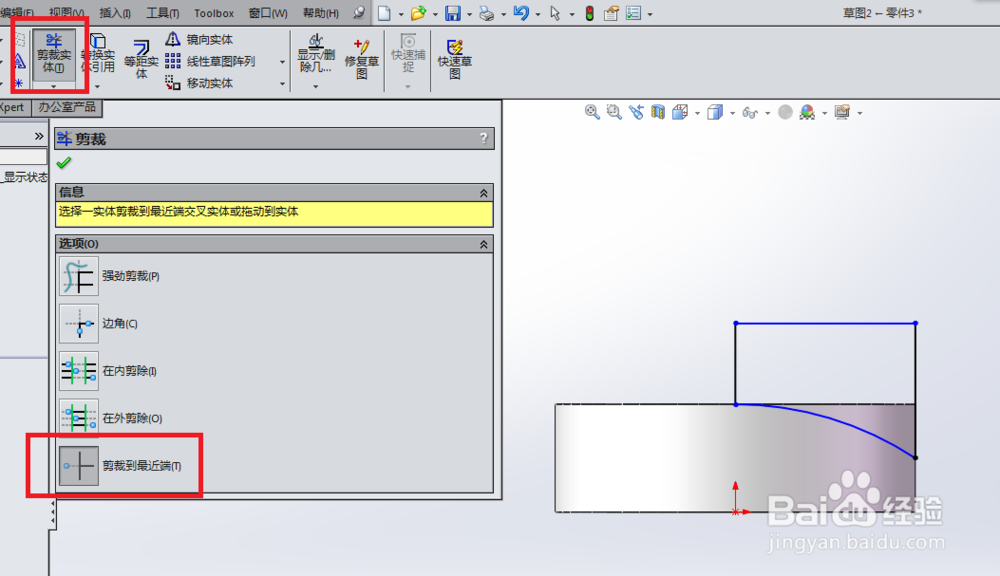

8/18如下图所示，
首先点击工具栏中的“裁剪实体”图标，
然后将圆弧裁剪成下图中的样子。

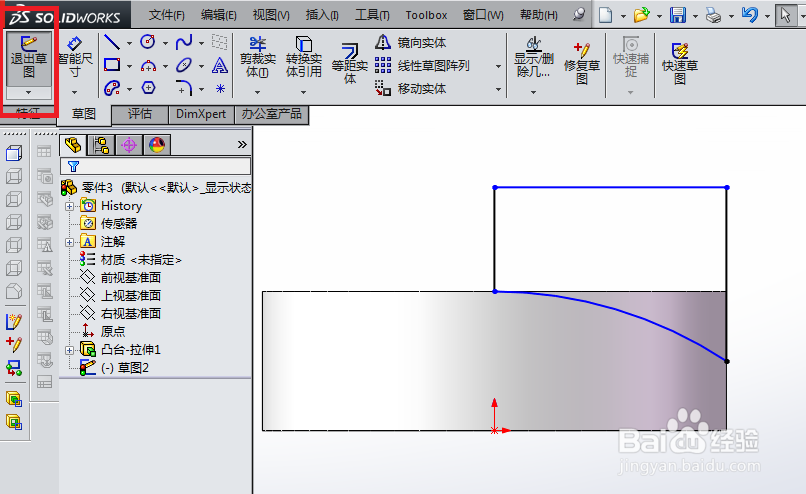

9/18如下图所示，
点击工具栏中的“退出草图”图标，
完成草图的绘制。

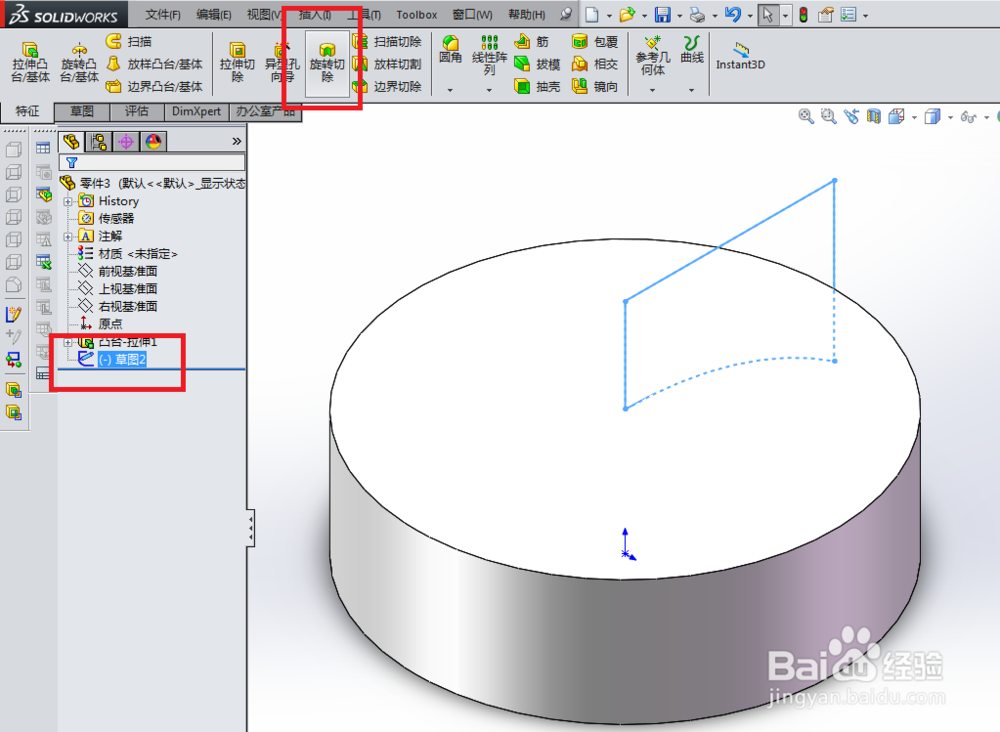

10/18如下图所示，
首先，在设计树中选中刚刚画的草图，
然后点击工具栏中的“旋转切除”图标，
激活“旋转切除”命令。

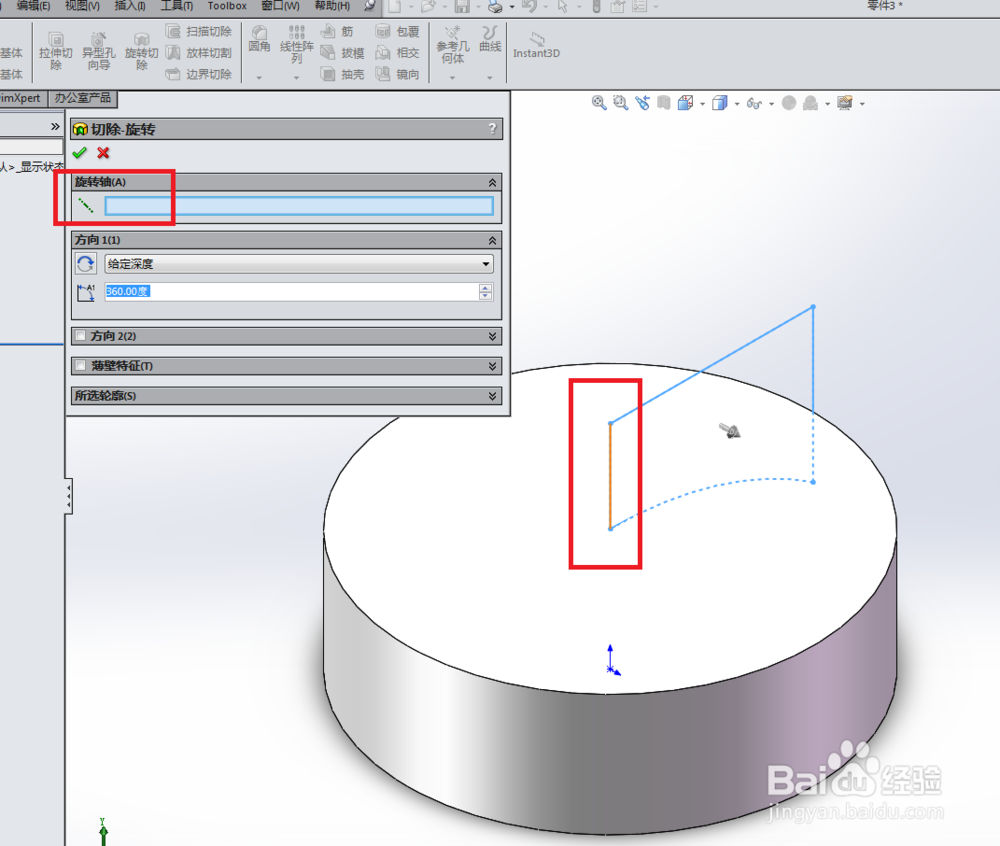

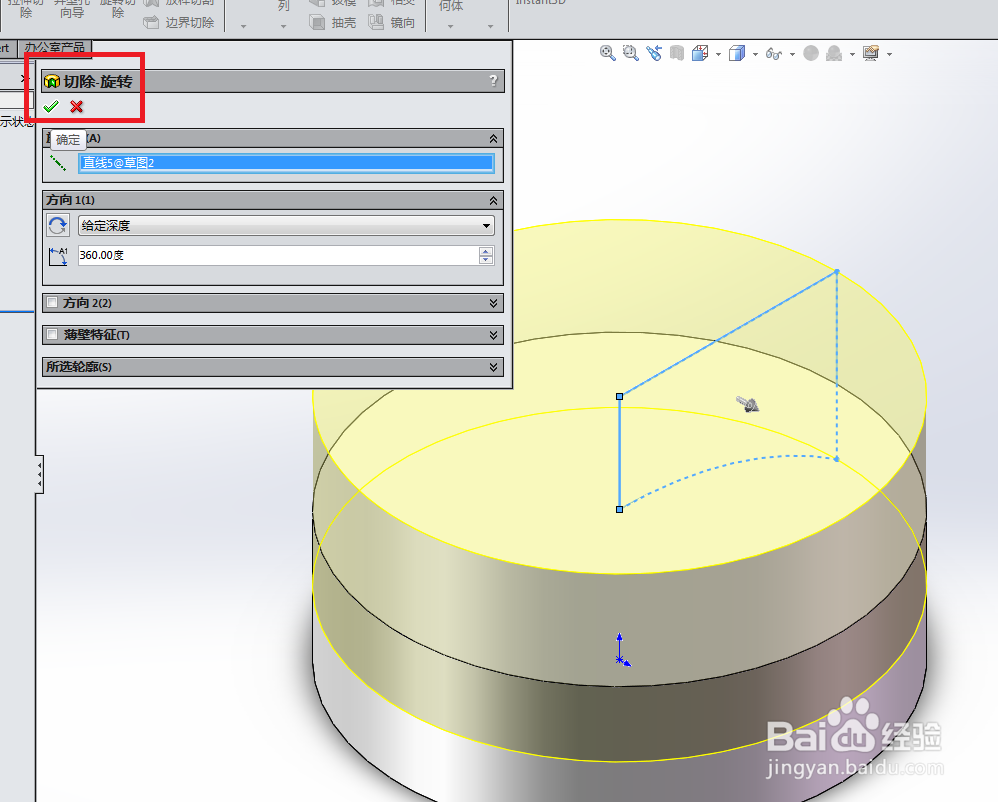

11/18如下图所示，
出现了“切除-旋转”对话框，
需要我们选择旋转轴，
见红色框选中橙色的线段，
那将是我们选择的旋转轴。
12/18如下图所示，
一选择完旋转轴，
预览效果就出来了，
可以打√了。

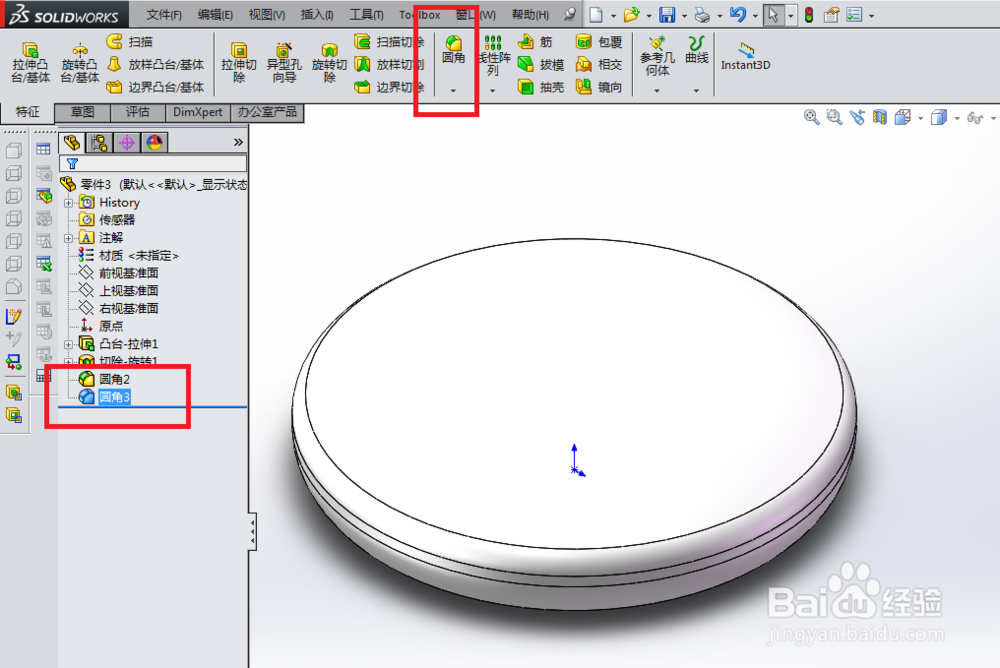

13/18如下图所示，
根据自己想心意进行倒圆角操作，
下图是笔者倒圆角的杰作。

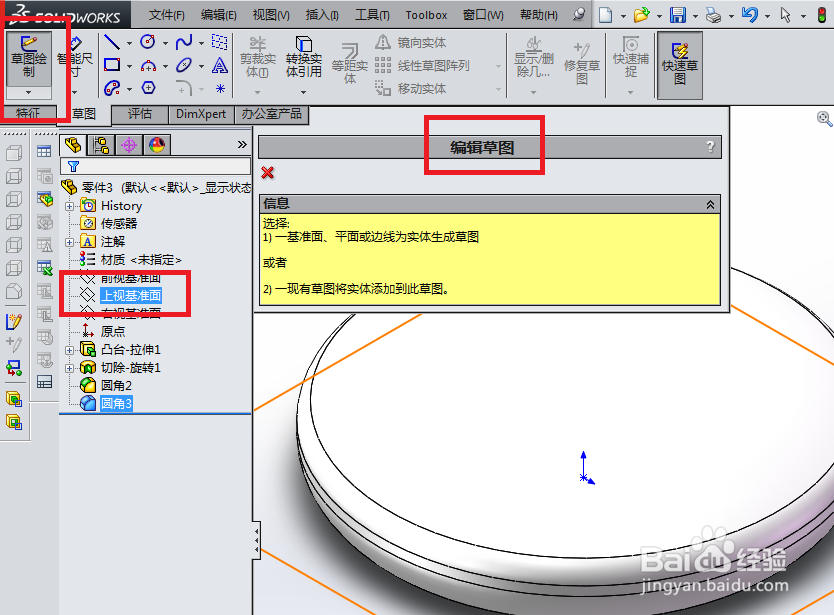

14/18如下图所示，
继续创建草图。
1、草图绘制，
2上视基准面。
完成草图创建。

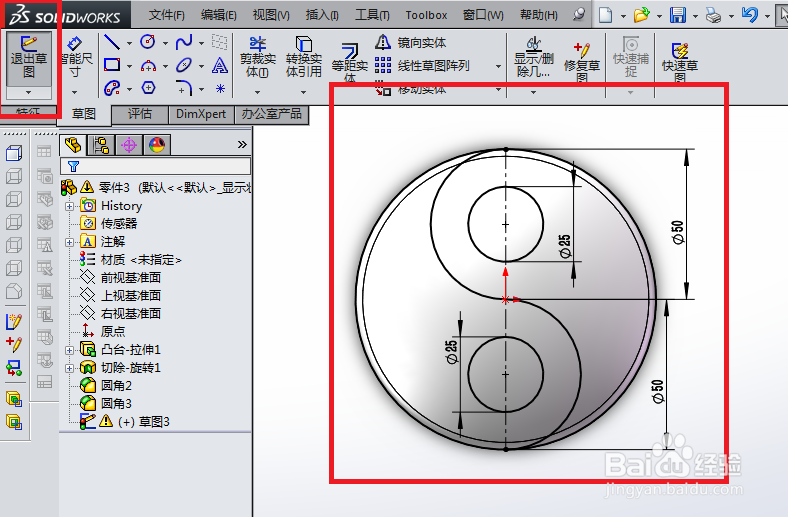

15/18如下图所示，
进入草图状态，
画一个太极图：
1、画一个直径100的圆，圆心与第一个草图的圆心重合，都是坐标原点，
2、画两个直径50的圆，各自修剪一半，太极图的分界线就出来了，
3、再在两个直径50的圆心处各画一个直径25的圆。
最后要记得“退出草图”。

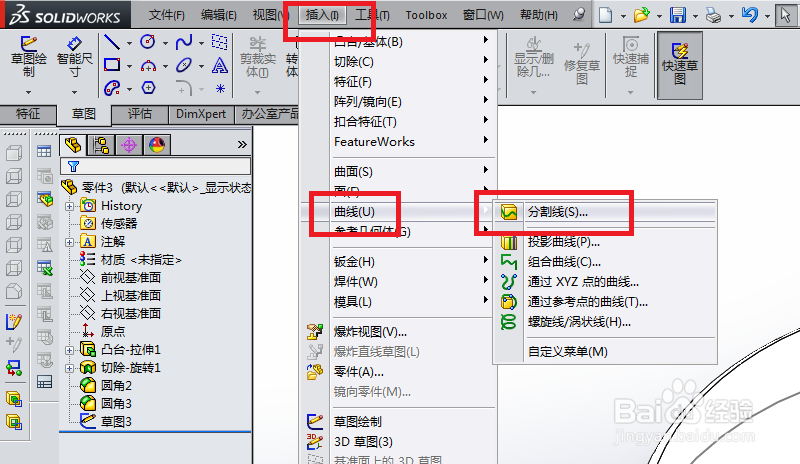

16/18如下图所示，激活“分割线”命令。
执行【插入——曲线——分割线】。

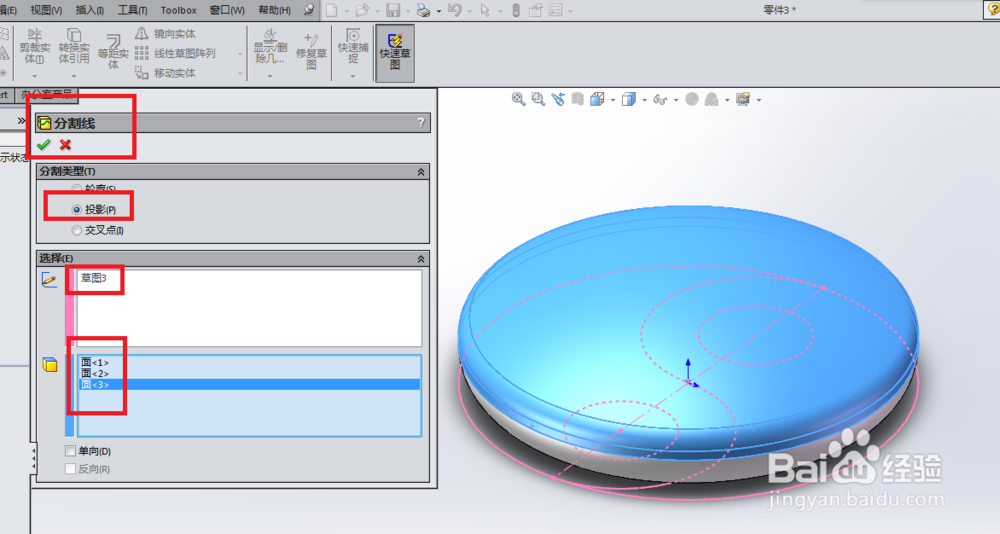

17/18如下图所示，
弹出“分割线”对话框，
这里有几点要求：
1、分割类型：选择投影（虽然是默认的，还是要提一下）
2、选择一栏有两个选项，第一个选择太极图的草图，第二个选择下图中变成蓝色的曲面。
最后点击√就OK了。

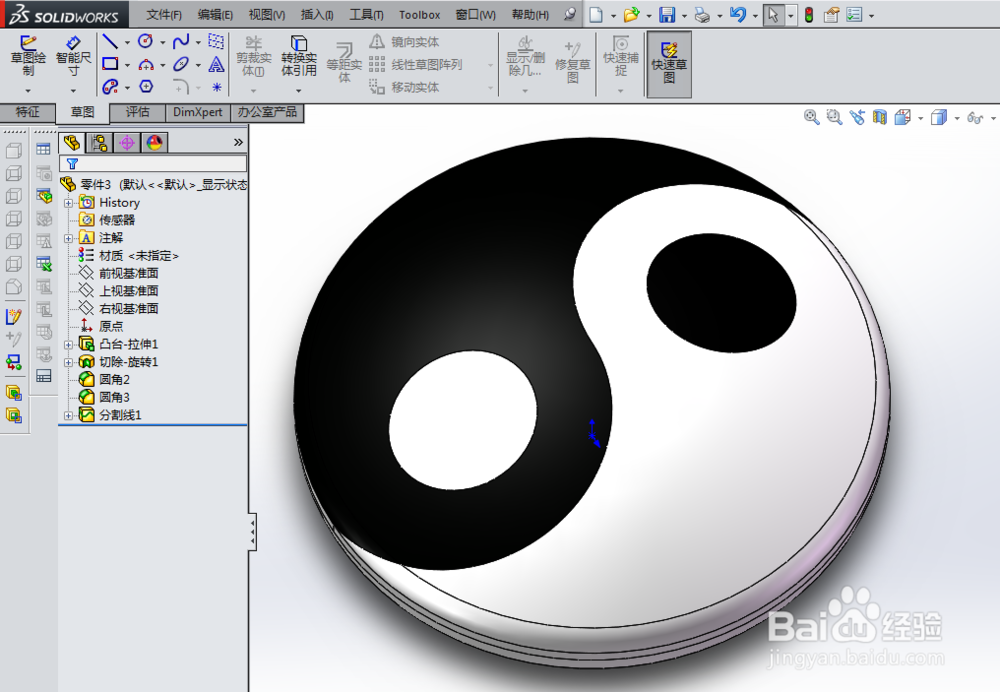

18/18如下图所示，
给表面上色就可以了，
相对于各种彩色，
笔者对于太极图还是比较钟爱黑白分明。
