订阅如何标注CAD的公差
来源：网络收集 点击： 时间：2024-04-29【导读】：
怎么标注CAD的公差方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9

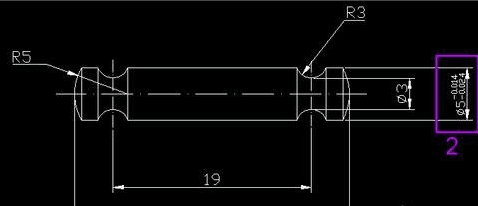

打开一张图纸，如图所示两个框出的地方，1为对称公差，2为极限公差

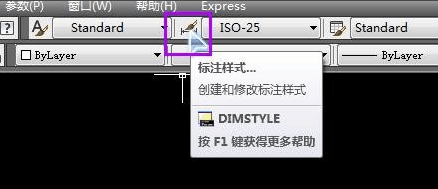

2/9点击工具栏上的“标注样式按钮”

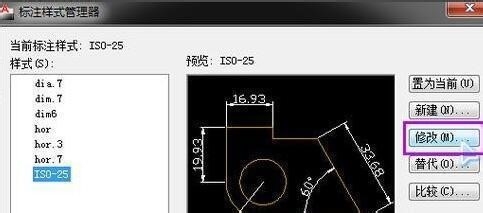

3/9弹出“标注样式管理器”对话框，

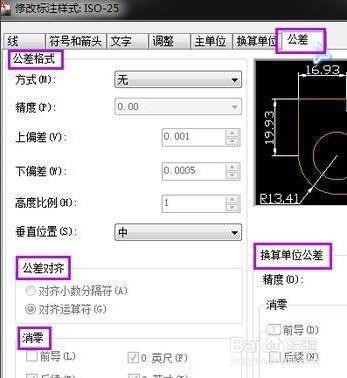

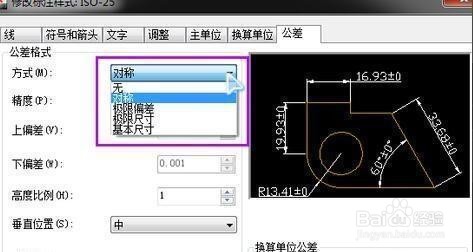

4/9弹出入“样式修改器”对话框，点击“公差”，然后设置标注方面关于公差的内容
5/9设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，设置好以后，点击“确定”，返回上一界面

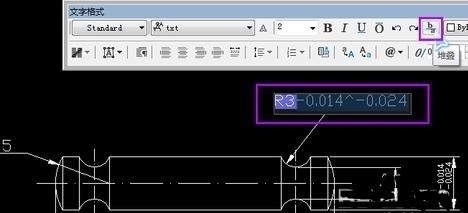

6/9比较方便的标注公差：鼠标选中你要标注公差的标注，然后键盘按“ED空格”(英文输入法状态下)，然后会出现一个“文字格式”窗口，如图所示输入想要标注的上下公差数值，然后用鼠标选中上下公差数值，然后点击窗口上的“b/a”堆叠的按钮

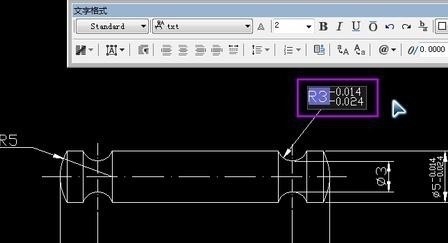

7/9刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了

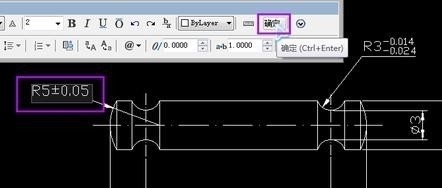

8/9用类似的方法再修改一个R5那个数值，这里增加一个对称公差。先选中R5，然后键盘按“ED空格”(英文输入法状态下)，弹出文字格式窗口，在R5后面输入“%%p0.05”，“%%p”会一下子变成“±”这样刚才输入的“0.05”就变成了所需要的对称公差，然后点击窗口的“确定”

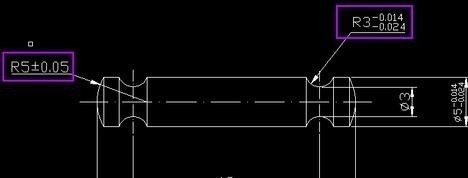

9/9两种标注效果效果如图所示
