订阅如何在CATIA工程制图中自动生成尺寸
来源：网络收集 点击： 时间：2024-04-29【导读】：
本经验教会大家如何在CATIA的二维工程制图模块中自动生成尺寸。工具/原料moreCATIA方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

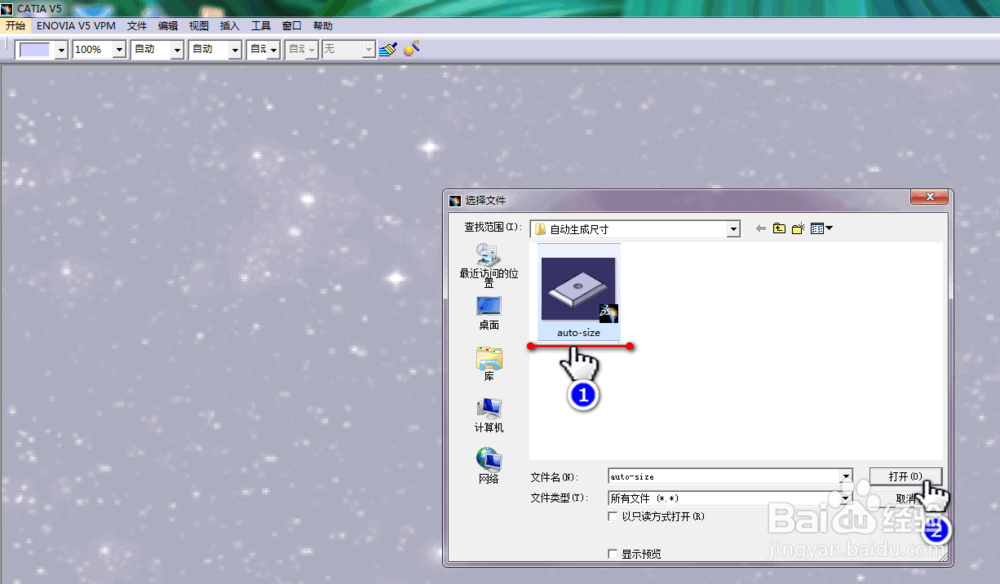

打开CATIA，在菜单栏中依次选择文件打开...弹出对话框，鼠标左键双击打开文件auto-size；
2/5在菜单栏中单击开始机械制图工程制图；

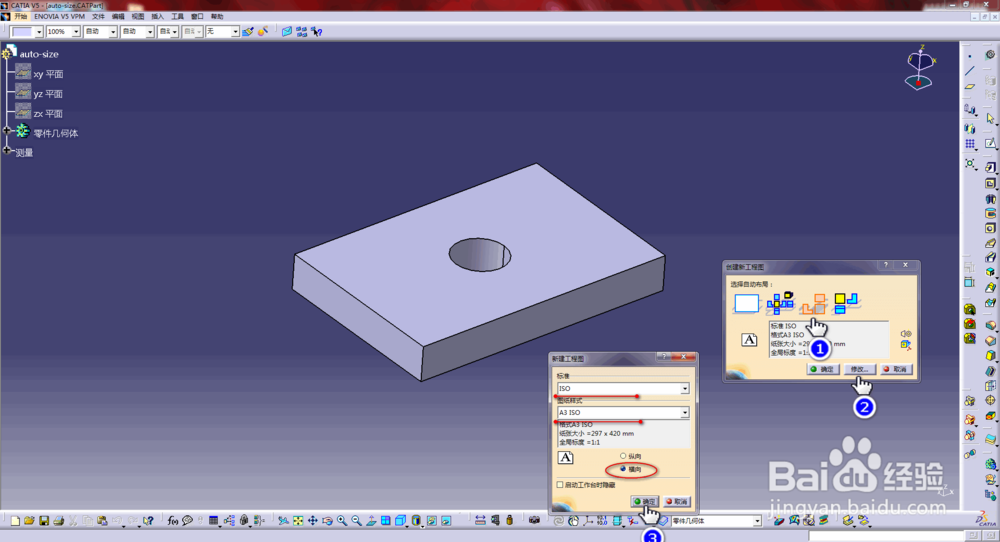

3/5在弹出的创建新工程图对话框中选择模型的自动布局类型，单击修改按钮，弹出修改图幅大小及尺寸对话框，按图示红色指引线完成操作后单击确定，进入工程制图界面；
4/5在右侧工具栏中找到生成尺寸命令，单击弹出对话框，按照图示红色指引线完成操作后单击确定；

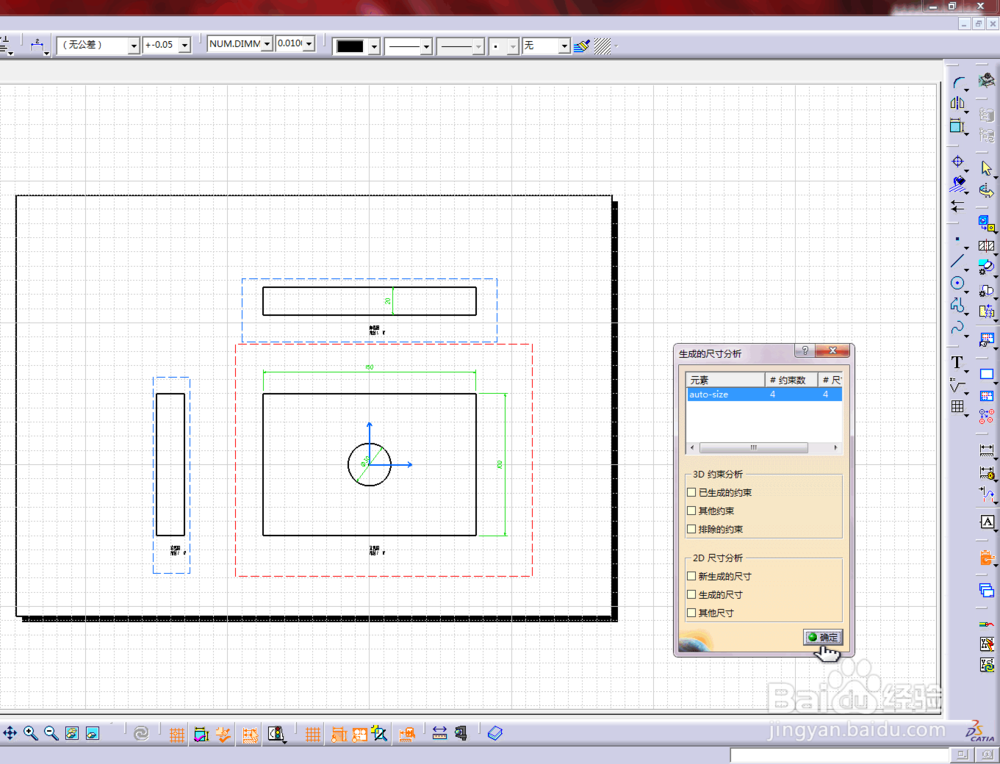

5/5在工程图界面模型的二维尺寸会自动生成，在生成的尺寸分析命令框中单击确定退出命令对话框，完成操作。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
