SolidWorks作为机械工程三维建模软件中使用非常广泛的一个软件，功能强大，简单易学，操作方便，对于每一个工程师或设计师来说都是必须掌握的必不可少的一个软件。在用SolidWorks进行草图绘制时，尺寸标注是为了确定草图具体形状的，SolidWorks中智能尺寸标注与AutoCAD不同，SolidWorks中标注方法更加便捷快速。工具/原料moreSolidWorks 2014电脑方法/步骤1/6分步阅读

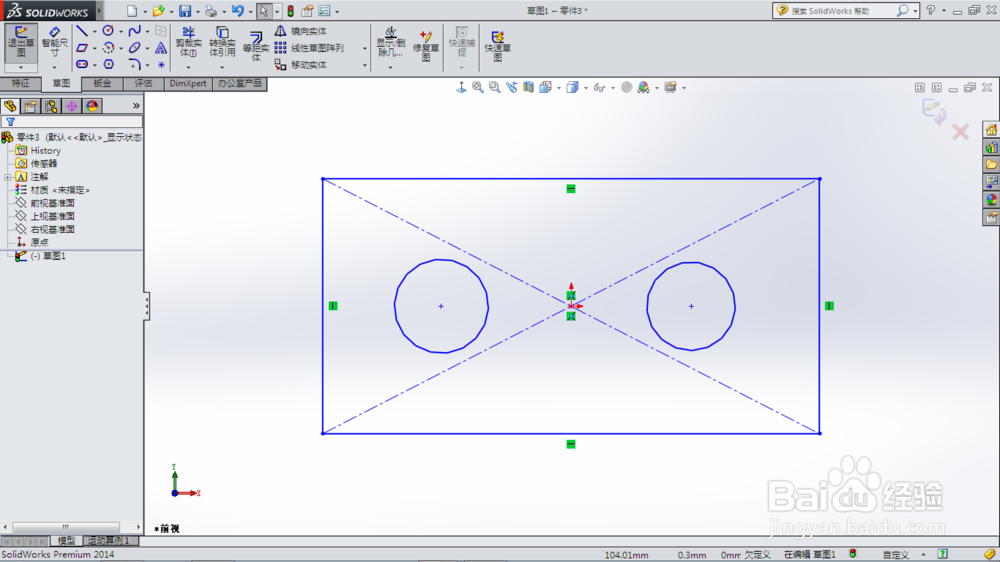

在草图绘制中已经画好了一个草图如下所示，下面来给他进行智能尺寸标注，确定零件草图具体行状和位置。

2/6

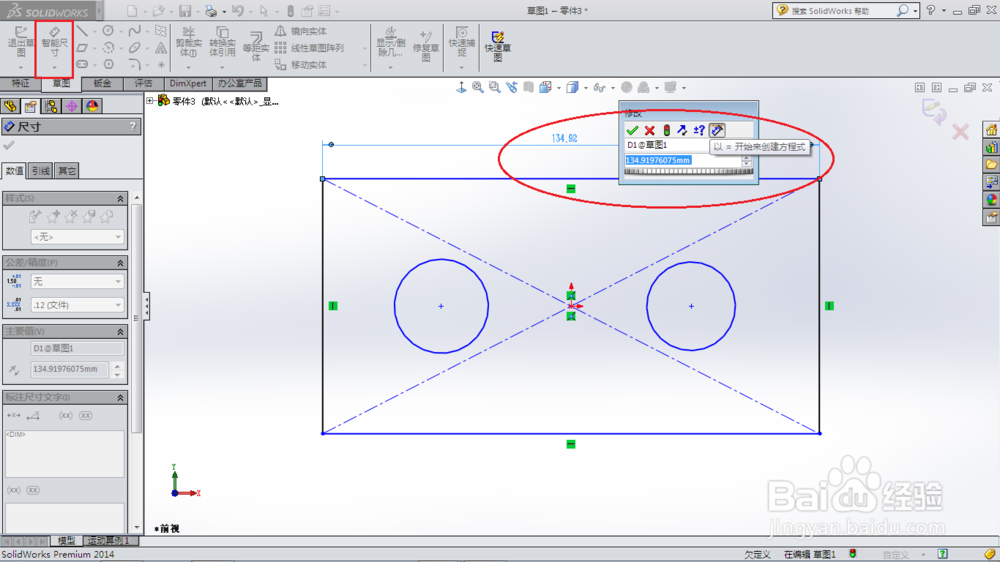

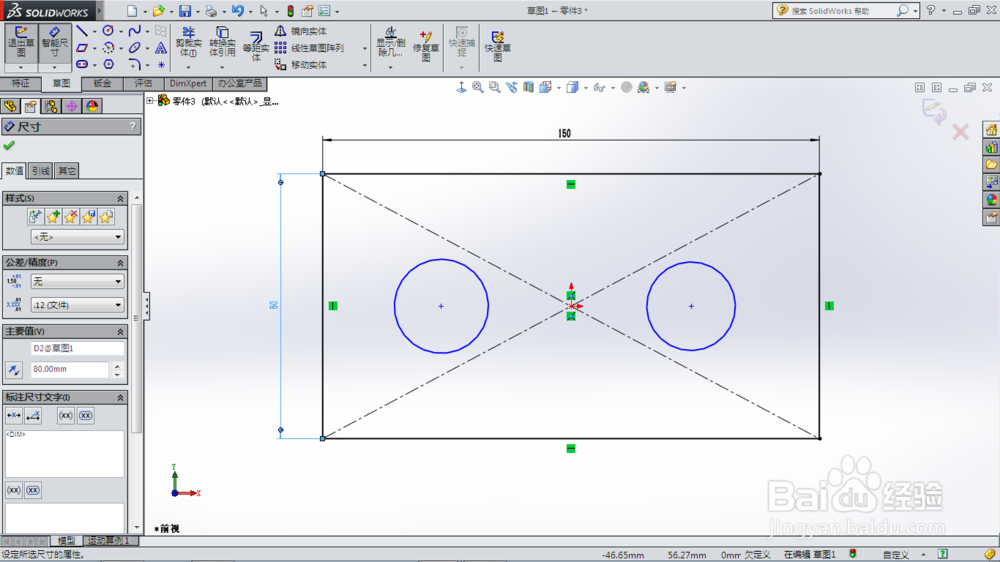

用鼠标点击智能尺寸命令就可以开始进行尺寸标注了，再点击草图中直线上任意一点，弹出尺寸修改对话框，此时输入所要设置的尺寸按Enter键就OK了。

3/6

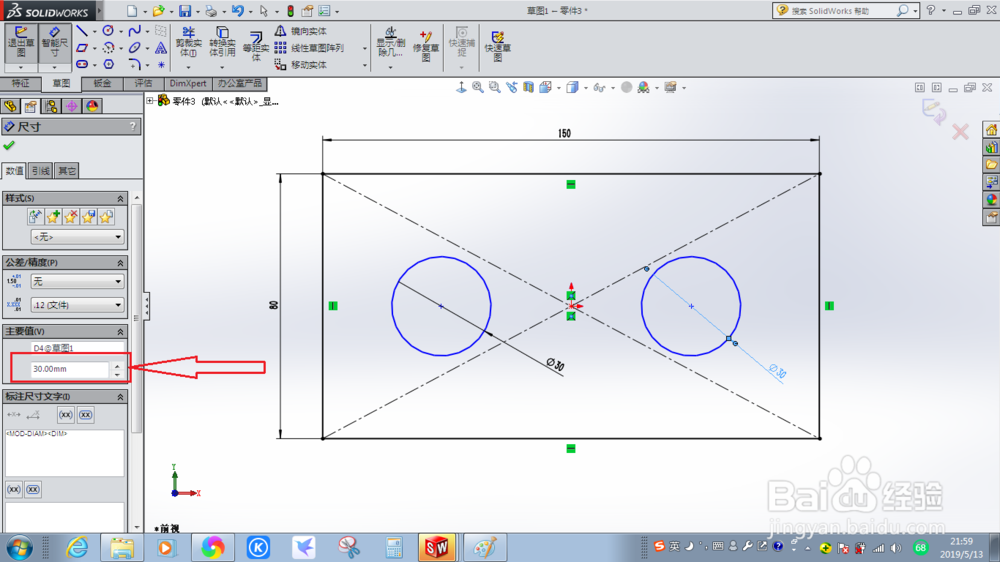

用鼠标再点击圆的边线，就可以对圆形进行尺寸标注，弹出尺寸修改对话框，输入圆的直径，按Enter键圆的尺寸标注就OK了。在左侧尺寸特征命令中会有实际尺寸显示值，也可以在这里输入数值来修改尺寸。

4/6

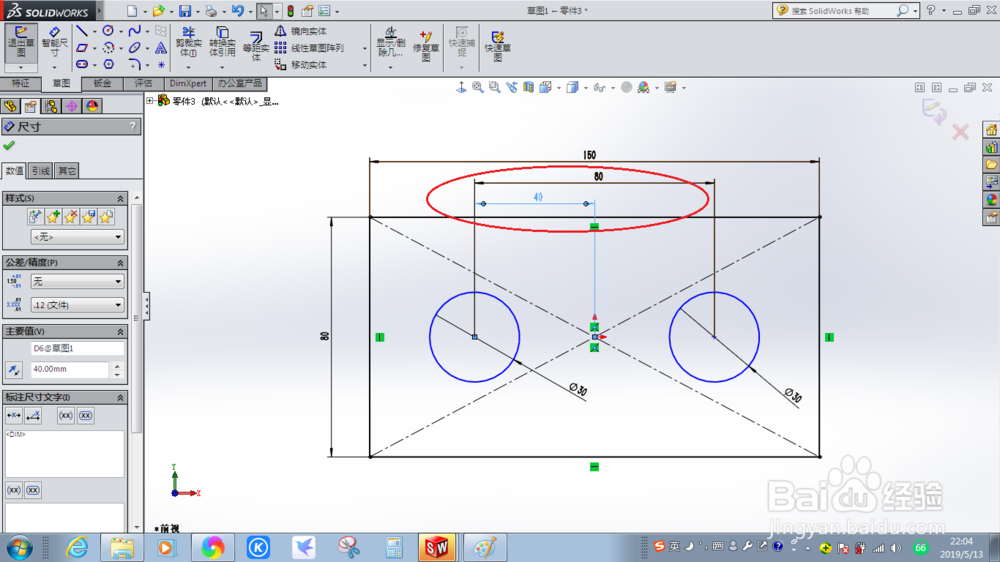

外形尺寸标注好之后还要进行位置尺寸标注，鼠标分别点击两个圆的圆心，弹出对话框输入数值80得到两圆心距离尺寸，再分别点击左圆心和坐标原点，弹出对话框输入40，这样在x方向位置尺寸就OK了。

5/6

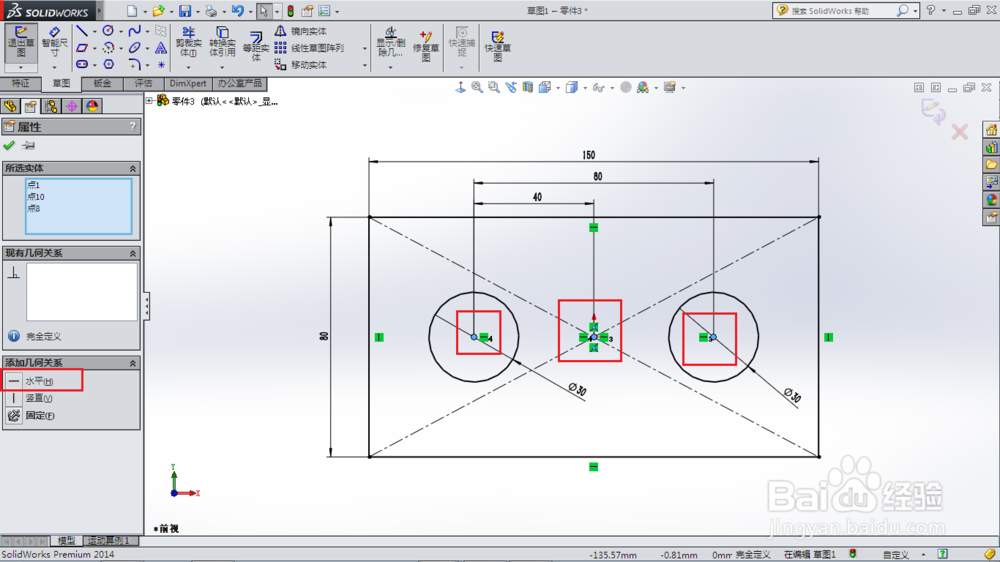

在y方向位置尺寸也可以通过以上相同的方法来标注，还可以通过添加几何关系的方法来实现。用鼠标点击左边圆圆心，按住Ctrl键，再用鼠标点击坐标原点，右边圆心，左侧特征栏弹出参数输入，添加几何关系项选择水平，点击确定后发现草图所有线条颜色均变为黑色，说明所有尺寸均定义，尺寸标注完成。

6/6

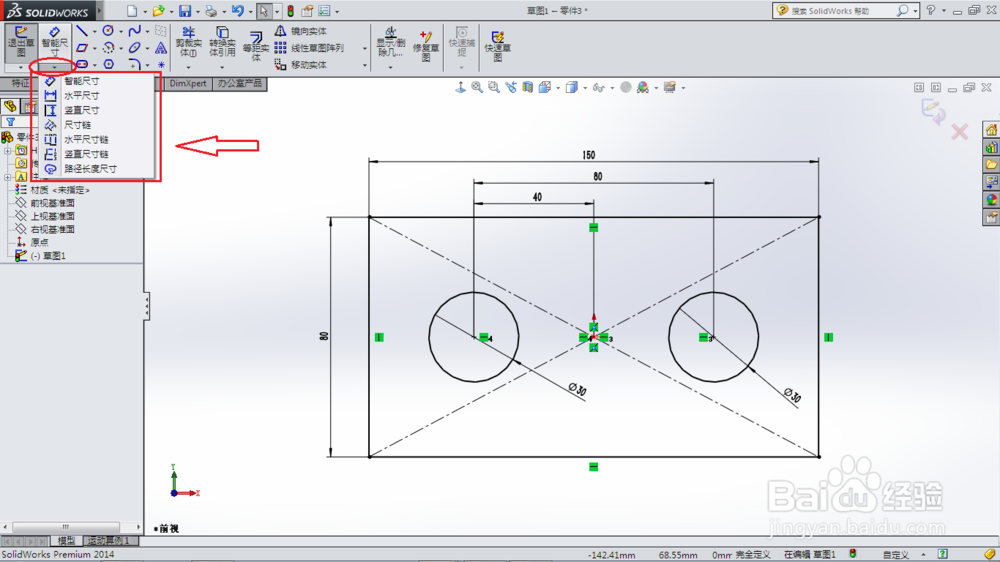

在进行尺寸标注时，用鼠标点击智能尺寸底下的小三角形会弹出下拉列表，再点击里面的各种标注方式就可以进行更详细的尺寸标注，比如水平尺寸、竖直尺寸等。

注意事项

草图标注时如果所有线条颜色均变为黑色，说明所有尺寸均定义完成，尺寸标注就完成。
