我们使用到CAXA电子图板必定都是为了出具图纸，且各公司和各单位对图纸都有自己的图框和标题栏格式，下面介绍CAXA电子图版中图框和标题栏保存和提取。工具/原料more电脑CAXA方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
8/9
9/9
注意事项

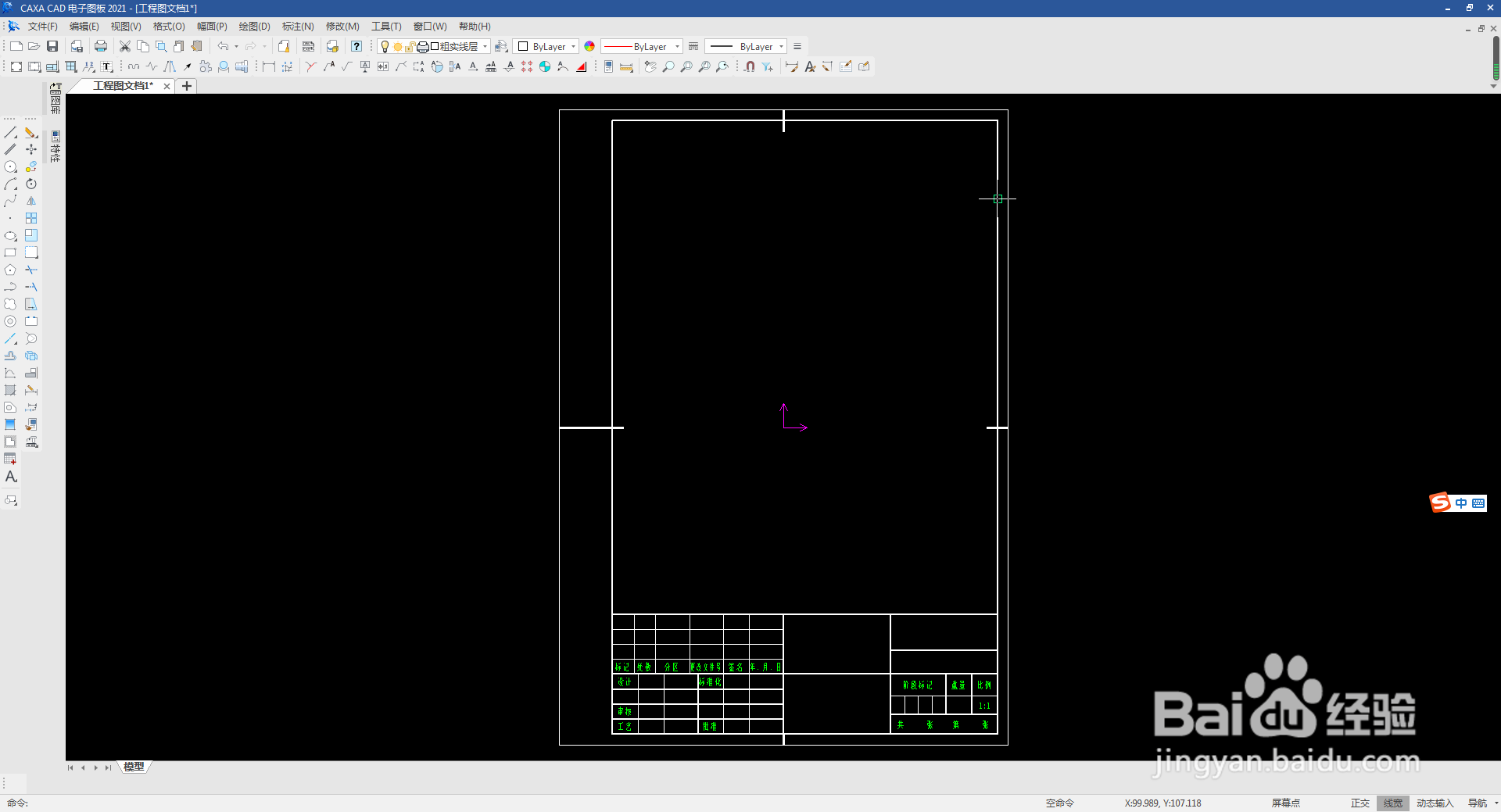

打开CAXA软件，并打开公司原有带图框的图纸（一般公司都有标准图框，除非新公司需自己绘制）。

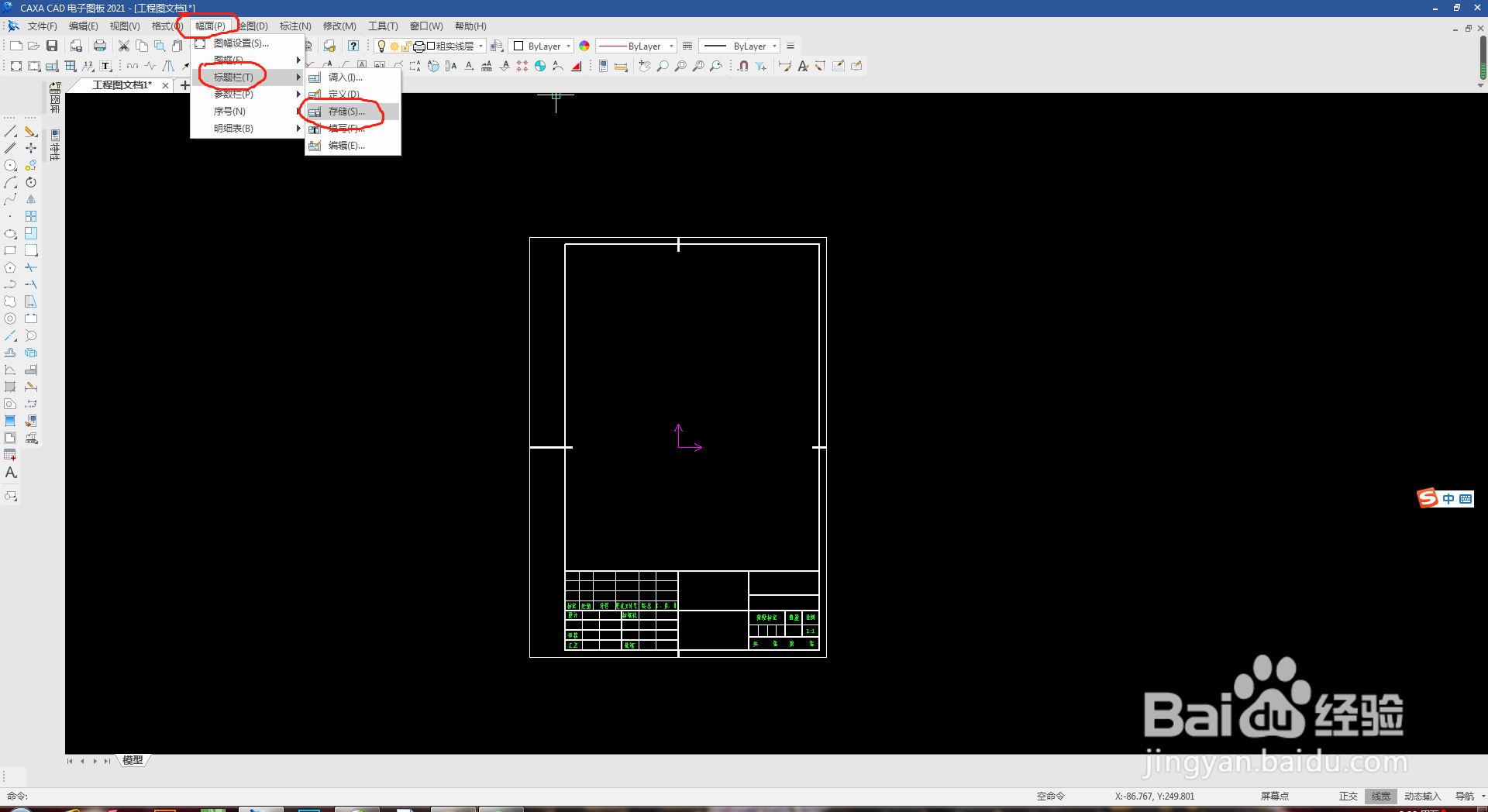

2/9点击“幅面”→“图框”→“储存”。

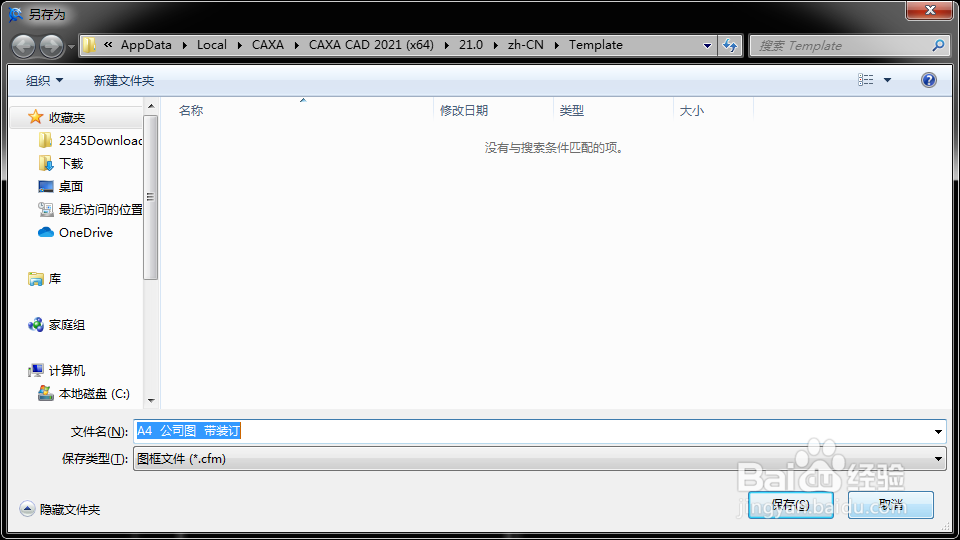

3/9弹出图框储存对话框，需默认路径，输入名称后保存。
图框保存完成，此电脑在使用时就进行直接调取图框。
4/9点击“幅面”→“标题栏”→“储存”。
5/9弹出标题栏储存对话框，需默认路径，输入名称后保存。
标题栏保存完成，此电脑在使用时就进行直接调取图框。
6/9下面介绍调取图框和标题栏。
7/9打开软件空白文档。

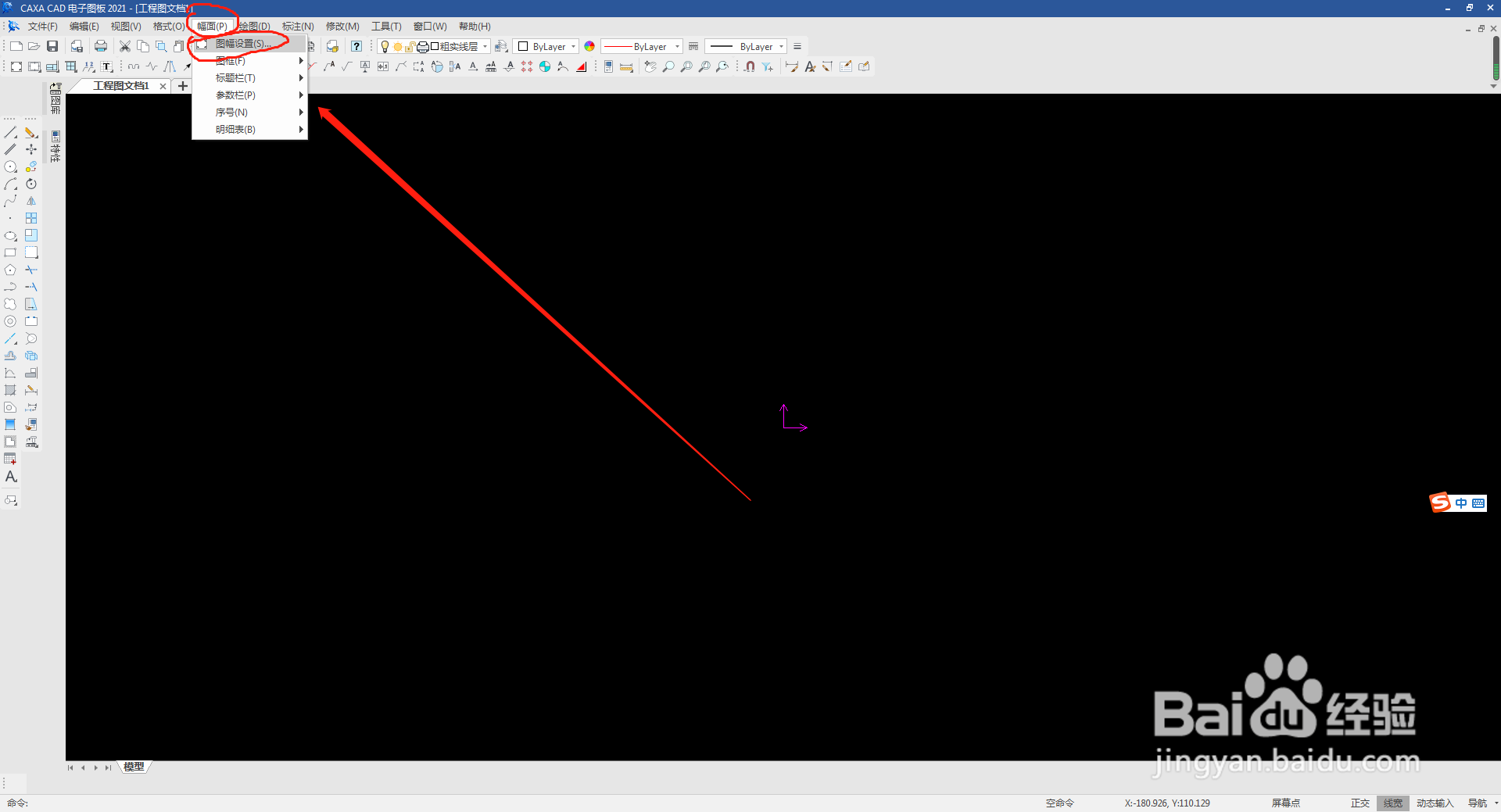

点击“幅面”→“幅面设置”。

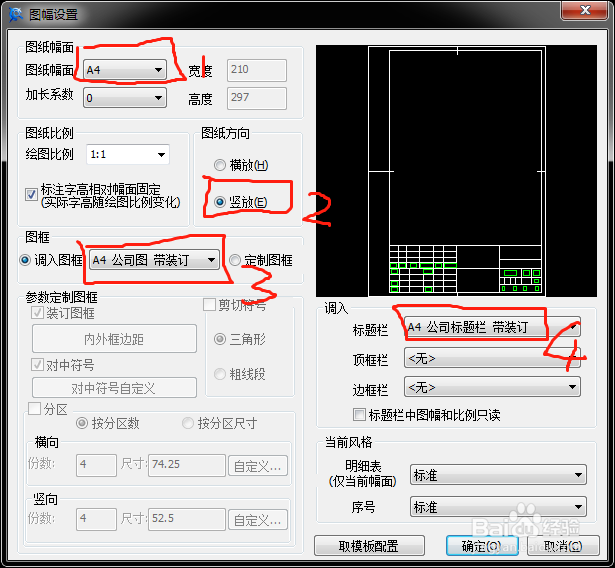

8/9弹出幅面设置的对话框。
选择纸面“A4”，纸张方向“竖放”，调入图框“******”（前期保存的图框），调入标题栏“*******”（前期保存的标题栏），点击“确定”。

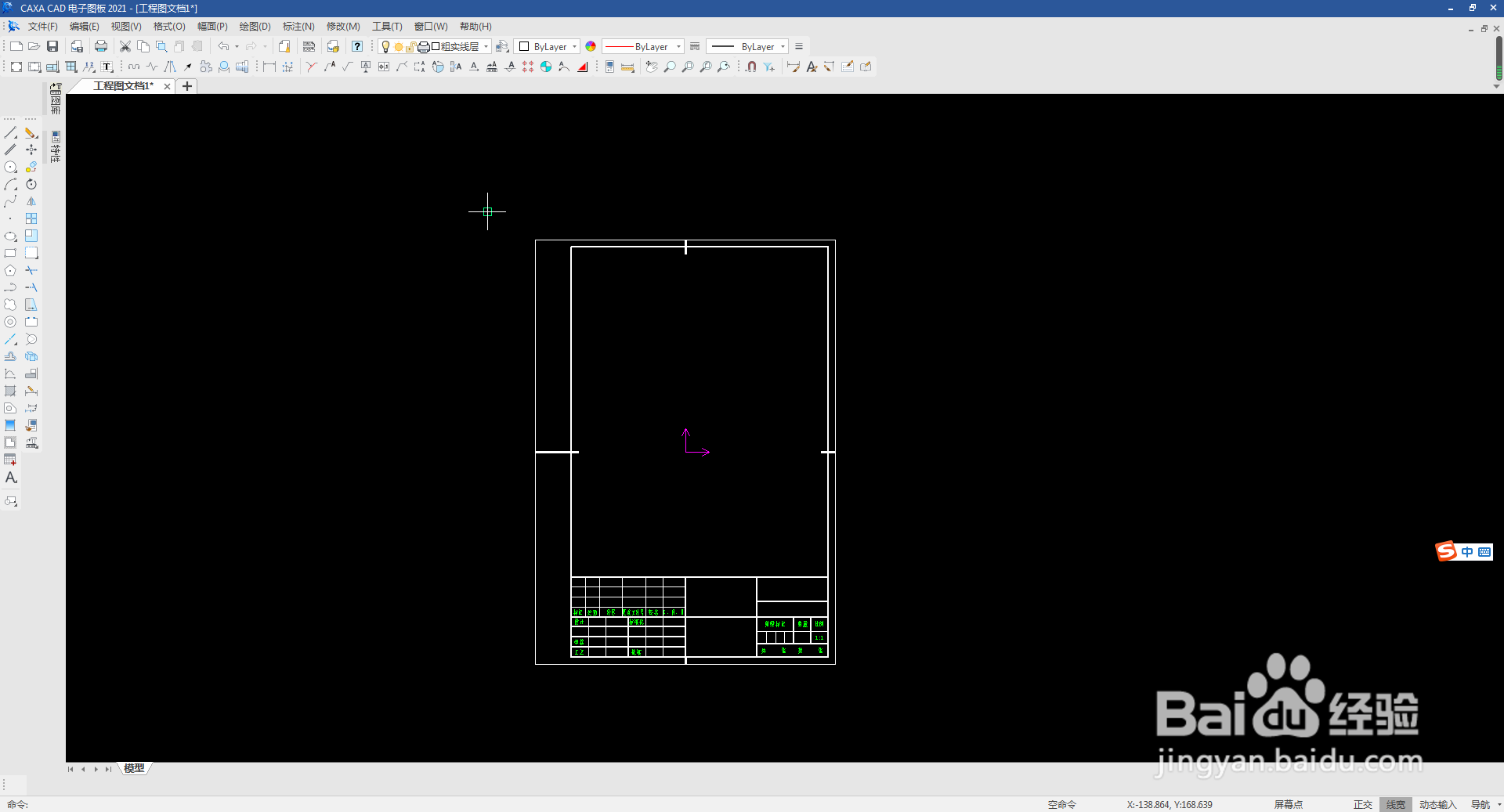

9/9完成图框和标题栏的调取。
注意事项1.图框和标题栏保存的时候进行默认路径。
2.必须注意打开的原图框为多大纸张类型。
3.打开图纸时需调整比例为1:1，调入图框和标题栏时也要注意图纸比例，在图框中设置。
