订阅昆仑通泰触摸屏与三菱FXCUPPLC组态设置
来源：网络收集 点击： 时间：2024-04-29【导读】：
MCGS组态软件昆仑通泰触摸屏与三菱FXCUP通讯组态设置工具/原料more电脑MCGS组套软件方法/步骤1/3分步阅读
2/3
3/3
组态设置1/3
2/3
3/3
组态设置1/3
2/3
3/3
组态设置1/3
2/3
3/3
打开桌面上的MCGS组态软件。
2/3创建新工程，单机左上角的文件——选择下方创建新工程——选择对应的触摸屏型号——单机确认进入编辑界面。
3/3编辑界面如图
编辑设置界面中有5个窗口选项：主控窗口、设备窗口、用户窗口、实时数据库、运行策略。

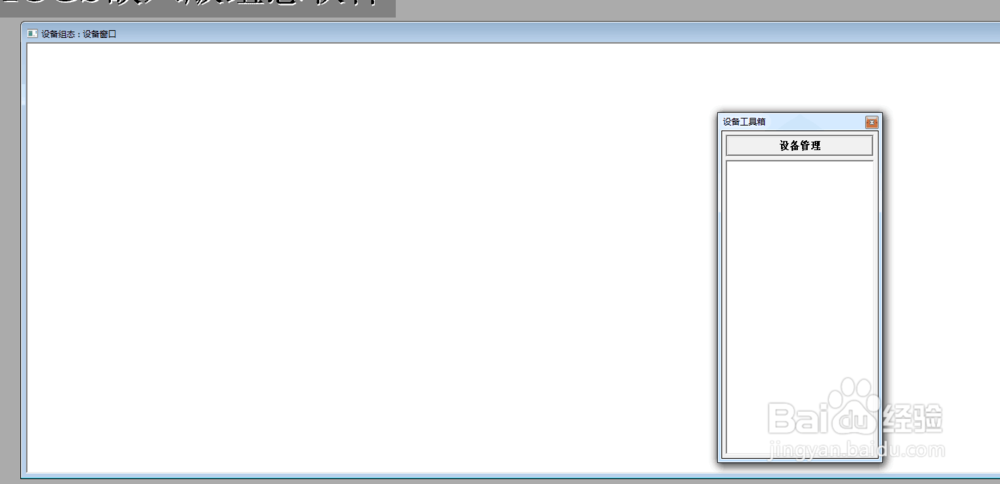

组态设置1/3单机设备窗口，选择框中的设备的窗口进入设备组态界面

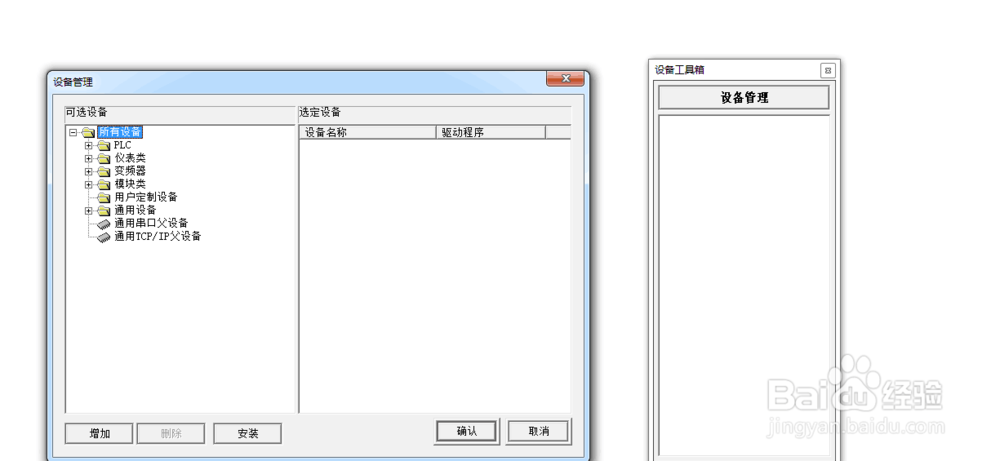

2/3设备界面内还没添加组件，添加组件：电机窗口上的设备管理会弹出一个新的窗口。

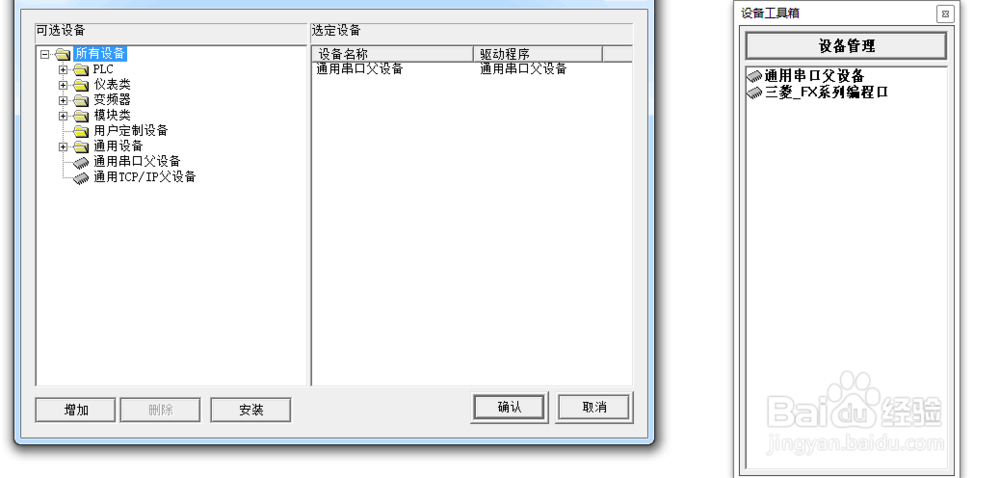

3/3找到通用串口父设备单机，然后点击下方的添加右方小窗口就会添加通用串口父设备，再单机确定设备工具箱中就会有通用串口父设备选项，触摸屏组态组件选择完毕。
组态设置1/3选择三菱FXCPUPLC组态组件，再次点开设备管理器

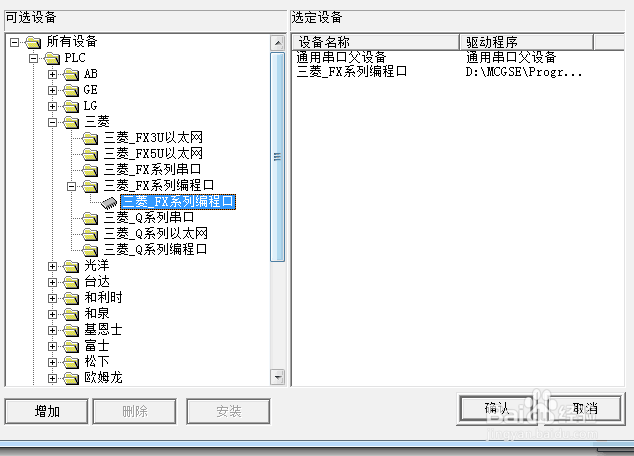

2/3依次打开左边窗口中的PLC——三菱——三菱-FX系列编程口——三菱-FX系列编程口单机选中后点击下方的添加然后单机确认，设备工具箱红出现三菱-FX系列编程口选项即组件选择完成

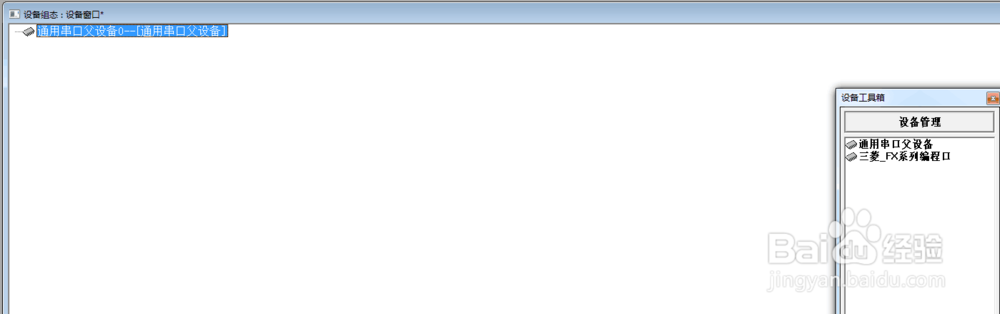

3/3最后先双击设备工具箱中的通用串口父设备单机选项，添加至设备窗口中。

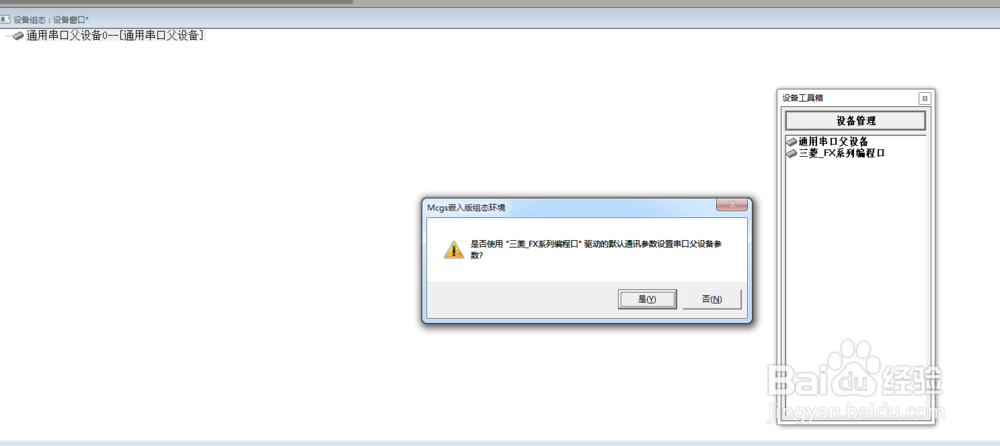

组态设置1/3最后先双击设备工具箱中的三菱-FX系列编程口单机选项，添加至设备窗口中，会弹出是否使用“三菱-FX系列编程口”的默认通参数设置通用串口父设备参数？的提示语。单机去确认。

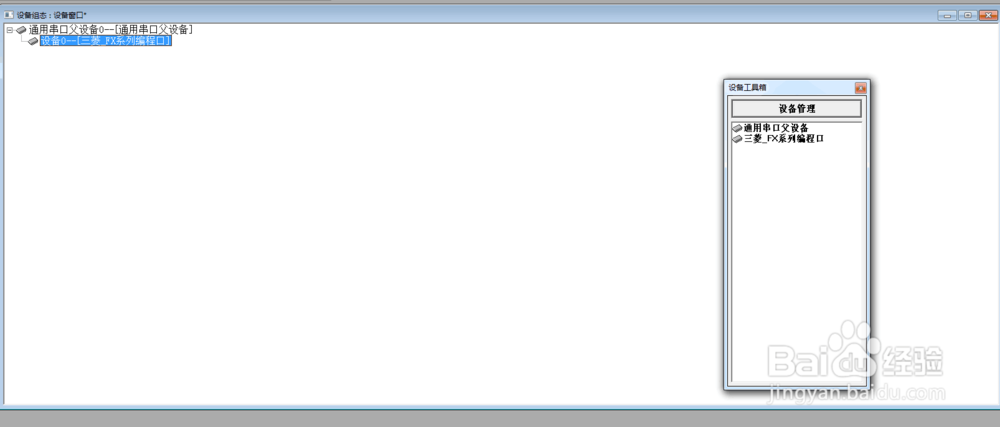

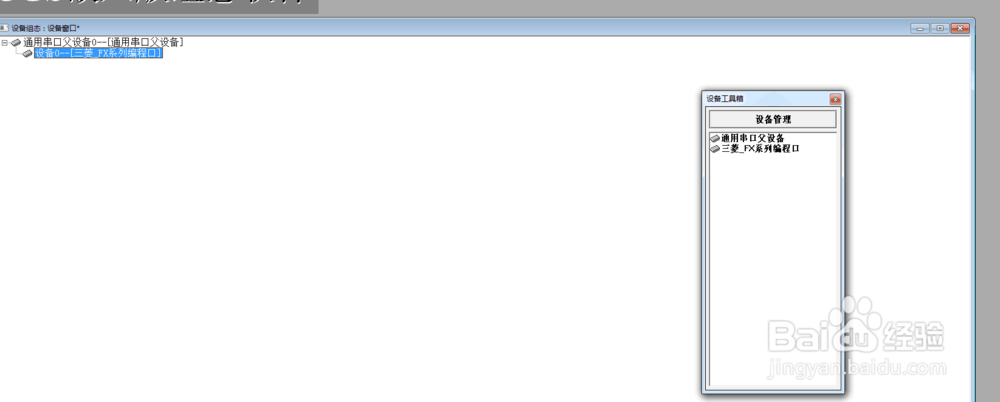

2/3三菱-FX系列编程口添加至设备窗口中，组态设置完成。
3/3谢谢阅读，投个票吧。
注意事项注意PLC的编程口不要选错
先添加通用串口父设备，再添加三菱-FX系列编程口.
