    Creo7.0如何在钣金件中创建面组成型

    来源:网络收集  点击:  时间:2024-04-30
    【导读】:
    Creo钣金设计中有凸模、凹模、草绘和面组成型等多个不同的几何成型特征工具。本经验为大家分享如何创建面组成型特征,包括从面组的创建到几何成型的详细步骤。品牌型号:creo软件系统版本:creo7.0软件版本:creo三维模型方法/步骤1/8分步阅读

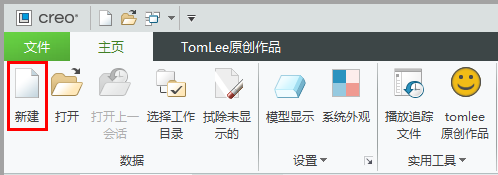

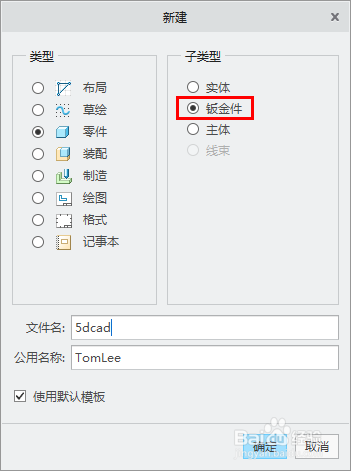

    启动creo软件,在creo界面中点击新建文件图标,新建一个creo钣金文件。

    2/8

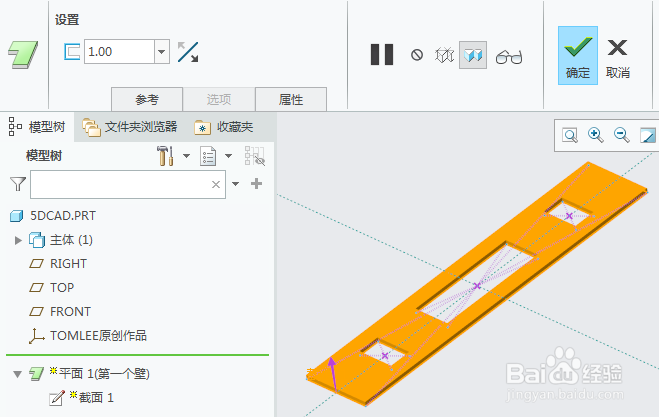

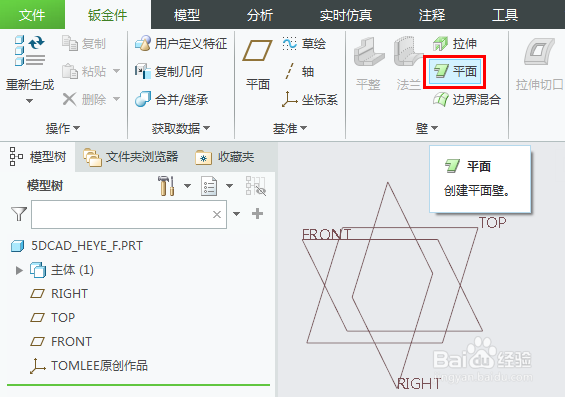

    在creo软件界面,模型选项卡下点击平面壁图标,创建一个平面壁特征。

    3/8

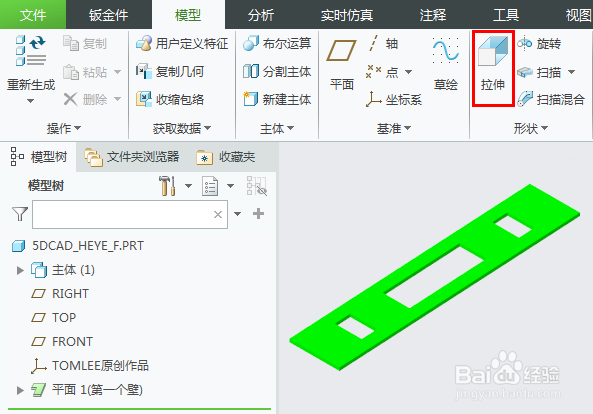

    在creo软件界面,切换到模型选项卡,点击拉伸特征图标,启动拉伸面组的特征创建。

    4/8

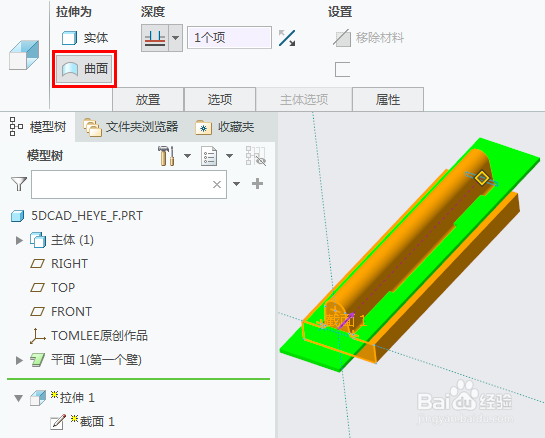

    在拉伸特征中选择面组,草绘成型几何所需的形状,完成面组特征的创建。

    5/8

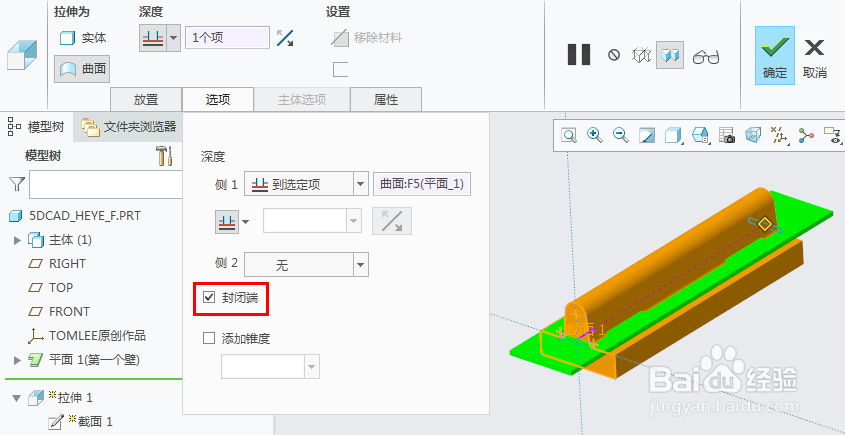

    在拉伸特征选项中勾选“封闭端”,这样创建的拉伸曲面才是封闭的面组。

    6/8

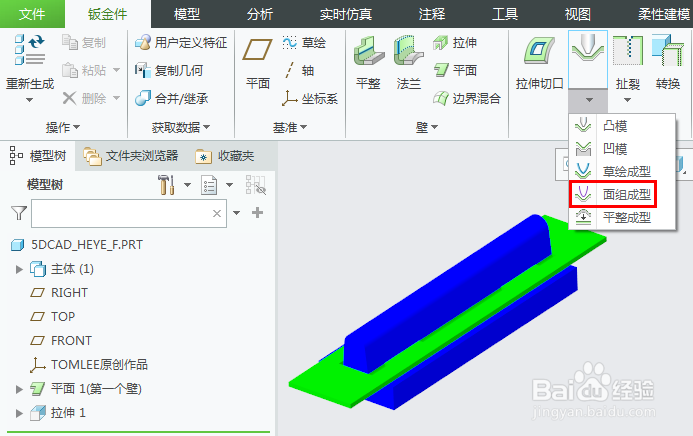

    在creo软件界面,切换到钣金件选项卡,点击面组成型特征图标,启动面组成型的特征创建。

    7/8

    在模型显示区选择前面创建的面组,来定义当前面组成型特征创建。

    8/8

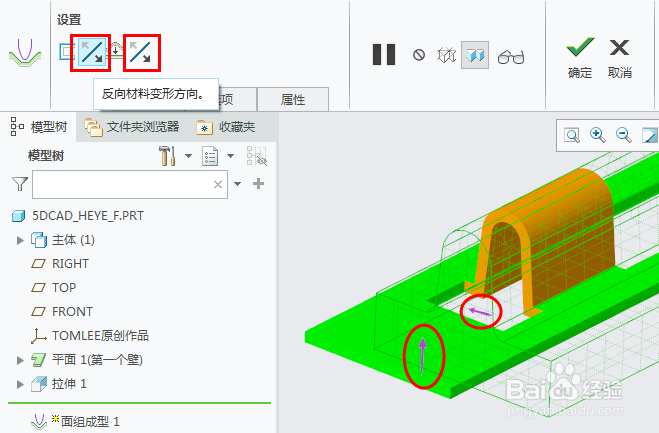

    可以在模型显示区点击紫色箭头,或者点击选项卡中的箭头图标,来切换冲压方向和材料变形方向。

    注意事项

    需要提前创建面组特征。

    需要创建封闭的面组。

    CREO钣金模型面组成型冲压
