订阅怎样在SolidWorks中创建断裂视图
来源：网络收集 点击： 时间：2024-04-30【导读】：
各位朋友，大家好！工程图中为了对较长的杆件或管道表达，通常会采用断裂视图的方法，那么，怎样在SolidWorks中创建断裂视图呢？下面让我来告诉你们吧！工具/原料moreSolidWorks2015方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
SW断裂视图

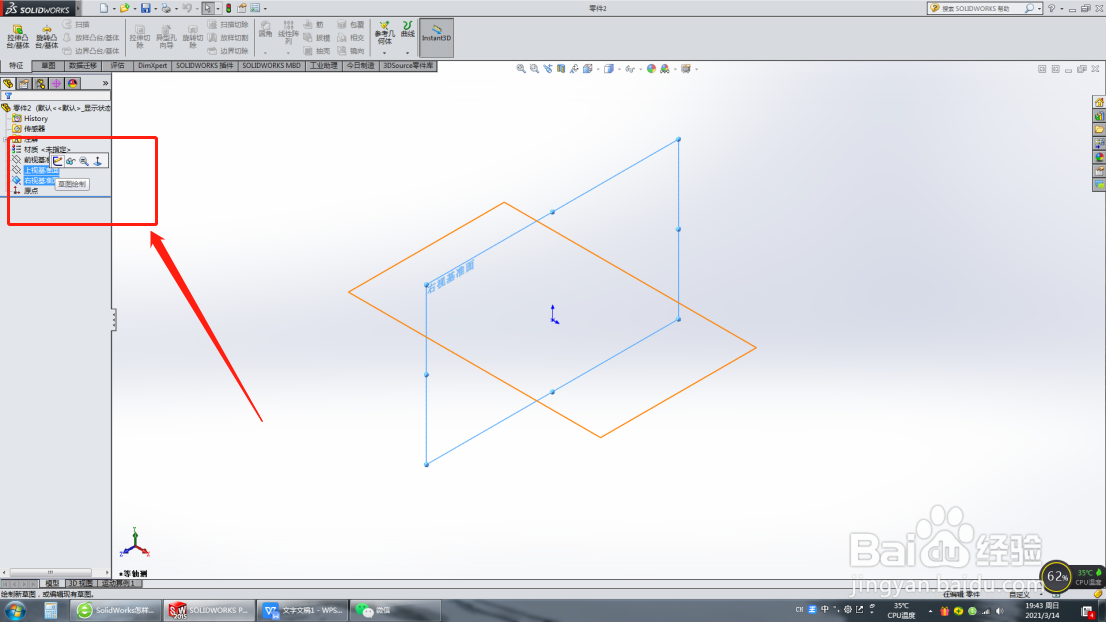

打开SolidWorks，新建一个零件，绘制一个圆草图。

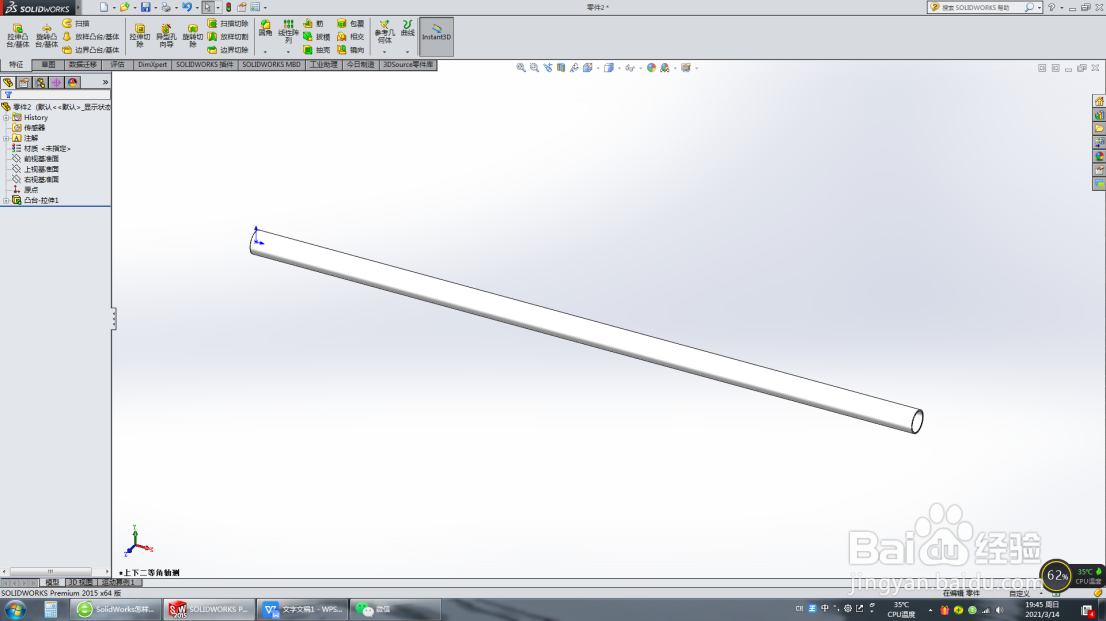

2/5拉伸成体，为一段较长的杆。

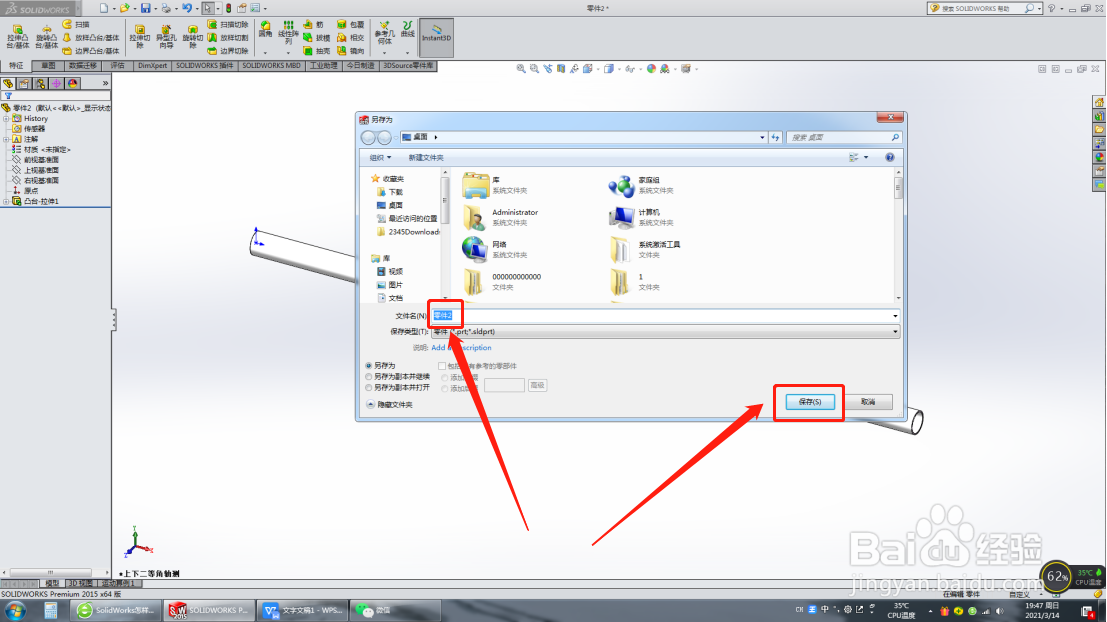

3/5保存新建的零件，打开工程图。

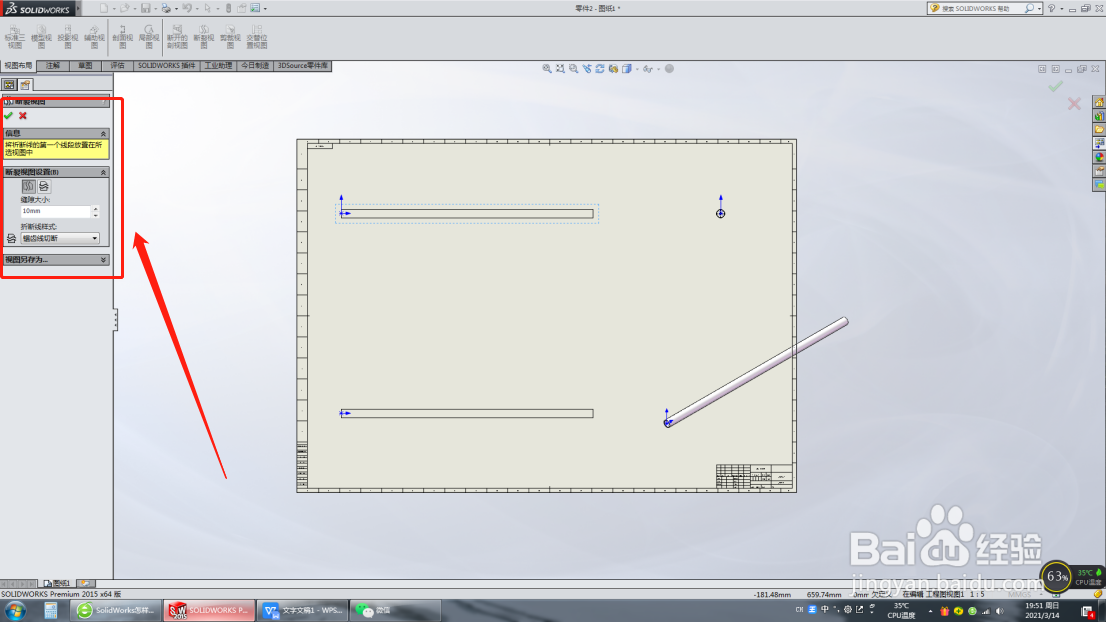

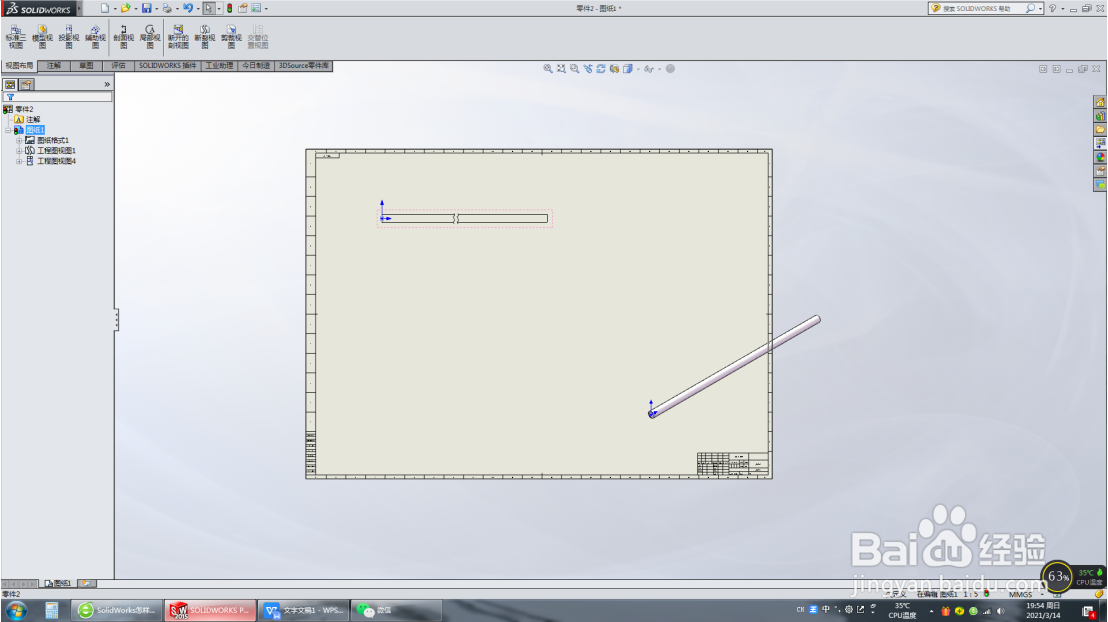

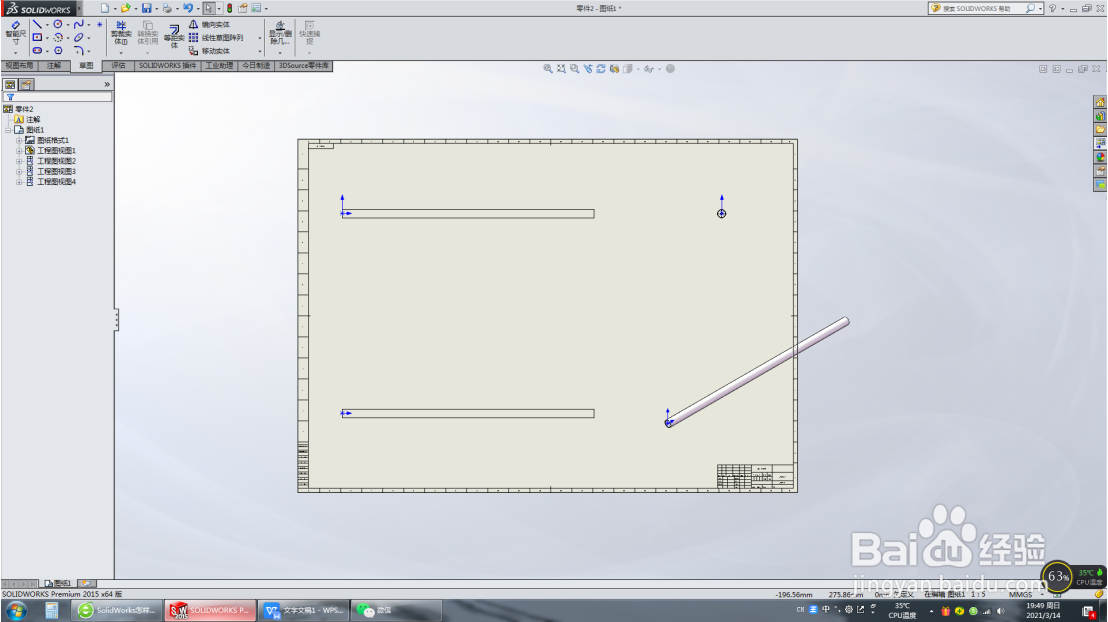

4/5将杆件的三视图和轴测图拖拽到工程图中相应位置，点击视图布局——断裂视图。将较长的杆件截断成较短的部分，并有断裂线。

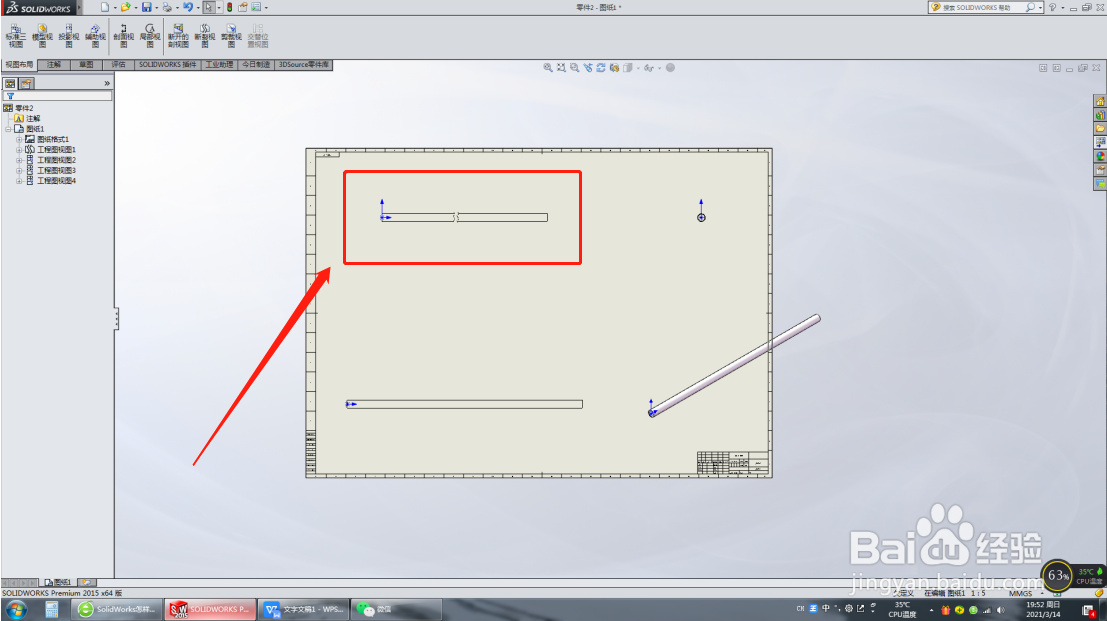

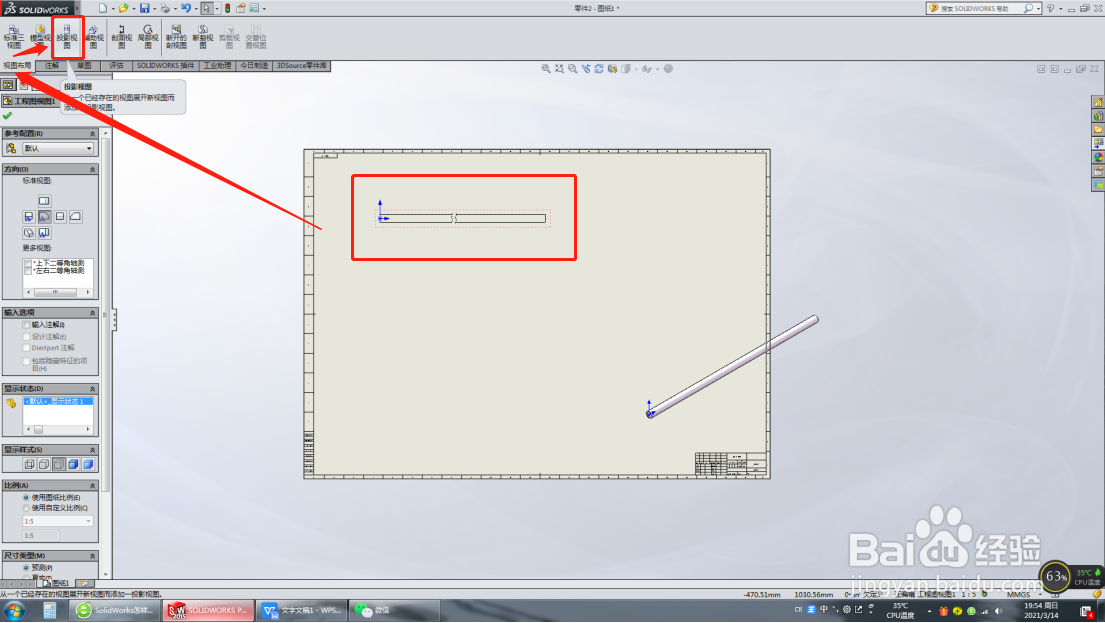

5/5然后点击视图布局——投影视图，再重新对视图进行投影。
