订阅NX1851 螺纹-给孔添加螺纹。
来源：网络收集 点击： 时间：2024-04-30【导读】：
通过在命令，为孔或外圆添加螺纹特征。方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
螺纹命令
新建模型文件，一个内径28外径50的圆管。
2/8点击菜单-插入-设计特征-螺纹。

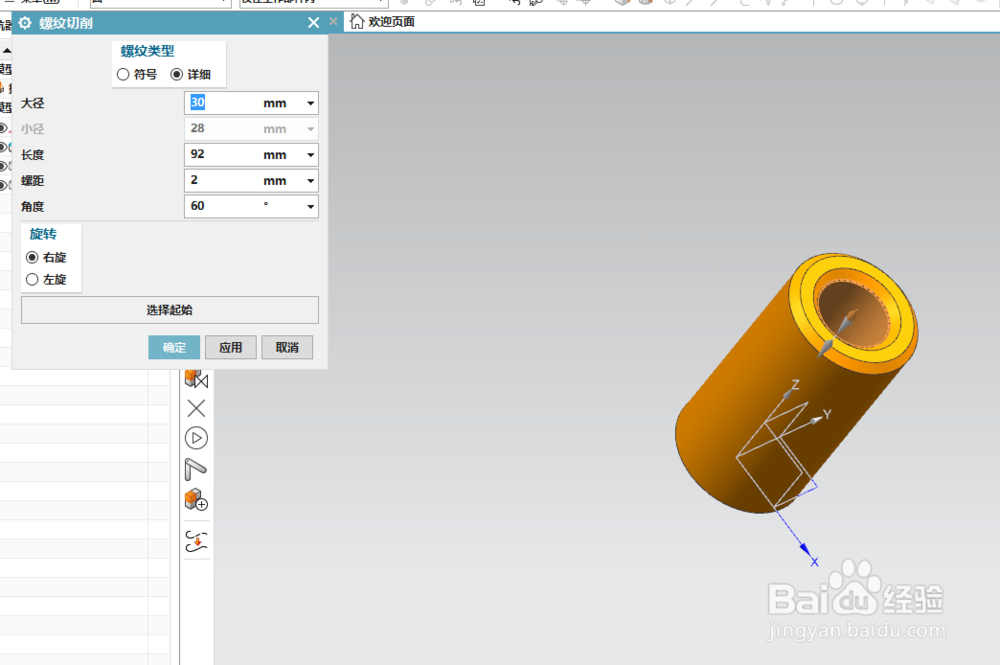

3/8点击【详细】，点选内径。

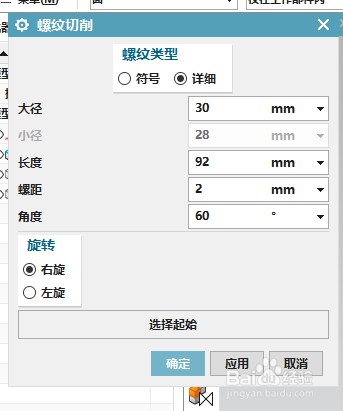

4/8自动生成相关数据。可以更改大径 长度 螺距 角度 旋转方向。

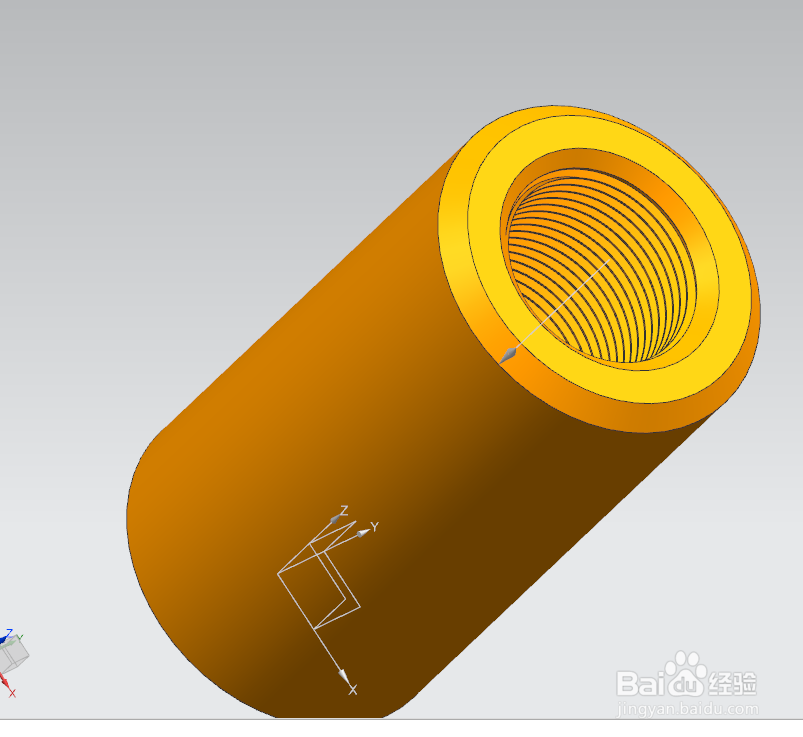

5/8点击确定，生成螺纹特征。

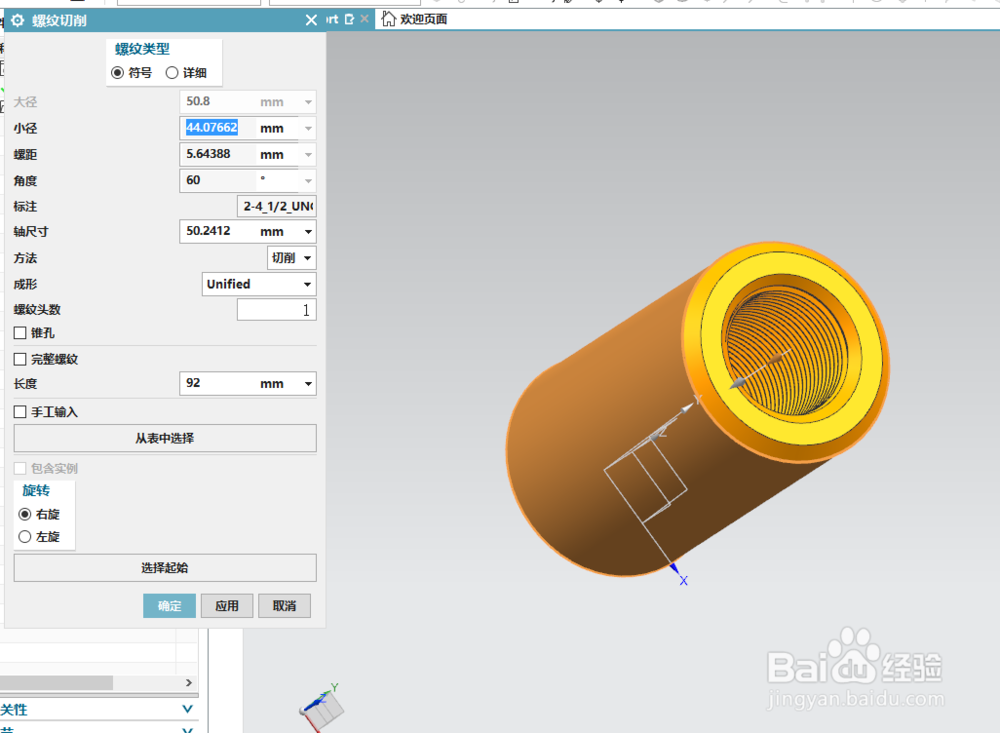

6/8为外螺纹添加一个【符号】的螺纹。进入螺纹命令，点击【符号】

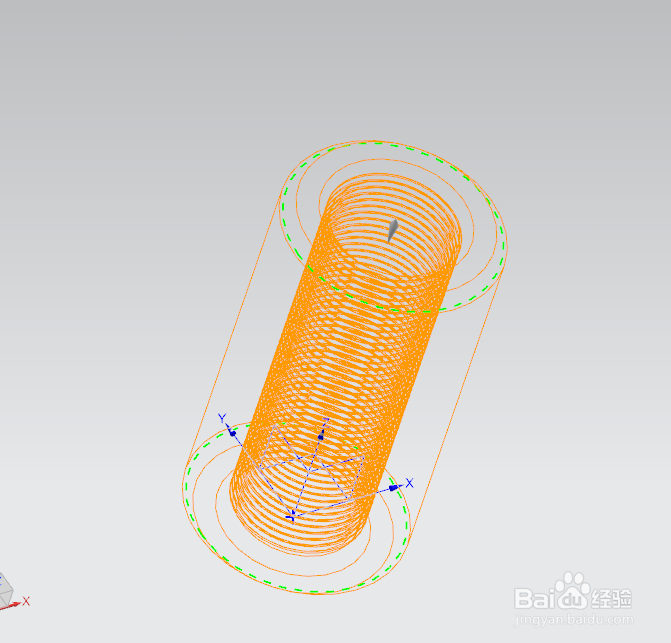

7/8点击圆管的外壁面，自动显示相关数据
8/8可以根据需要更改相应的数据。
