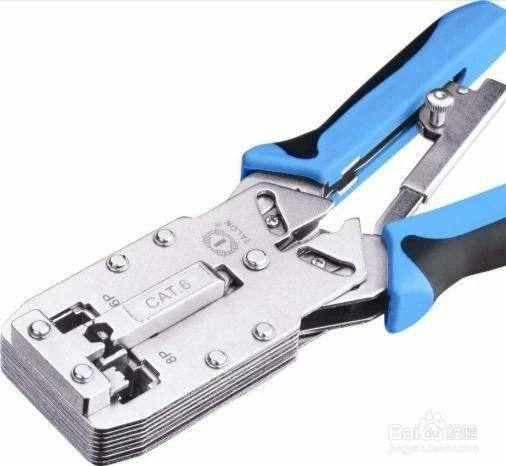

接水晶头的排线顺序两种双绞线的线序568A与568B，集线器剥线去除网线表皮保护，需把压线钳压紧线序把线缆理顺，放到压线钳的切割口修剪整齐，线缆捏平水平插进水晶头的尾端，注意要均匀用力。压好后就可以退出水晶头，检查线是否排列正确。工具/原料more集线器网线RJ45水晶头方法/步骤1/7分步阅读

网线的布线标准

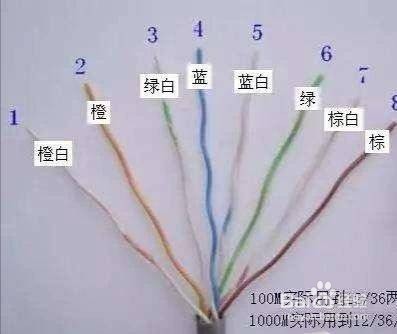

两种双绞线的线序568A与568B。标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8直通网线AB两端要么是都遵守TIA/EIA568A，要么是都遵守TIA/EIA568B标准交叉网线必须一端遵守TIA/EIA568A标准，另一端遵守TIA/EIA568B标准10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线）1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8

2/7

集线器

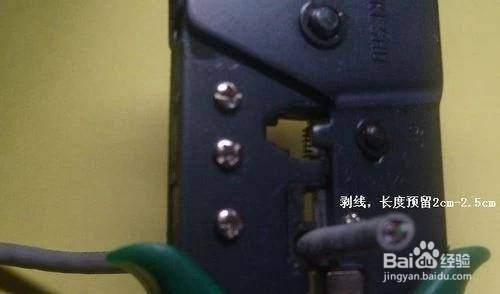

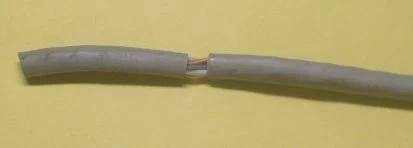

集线器剥线去除网线表皮保护，需把压线钳压紧，把网线手动旋转一圈。

3/7

线序把线缆理顺

脱落的一端剥掉，然后参照上文线序把线缆理顺，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按白绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序（这是A端，做直通网线，B端也按这个顺序，做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同）进行排列，并理直线缆。

4/7

切割口修剪整齐

放到压线钳的切割口修剪整齐，注意预留的无保护层端，不要太端也不要太长（刚刚卡尺没找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力）

5/7

水晶头

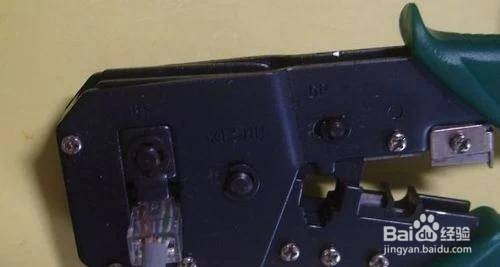

正面朝向自己（有铜片的一面），把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线都进去压接口，在用力推排线，直到接触到水晶头的末端（垂直铜片端可以看到线缆铜芯）可以放到压线钳进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位置），压接（一次用力压到底，钳子卡口尺寸都是计算好的，不会压坏水晶头的），听到“咔”一声即表示卡口已经压接下去，前面的铜片也会同时压接下去。

6/7

均匀平齐压下去

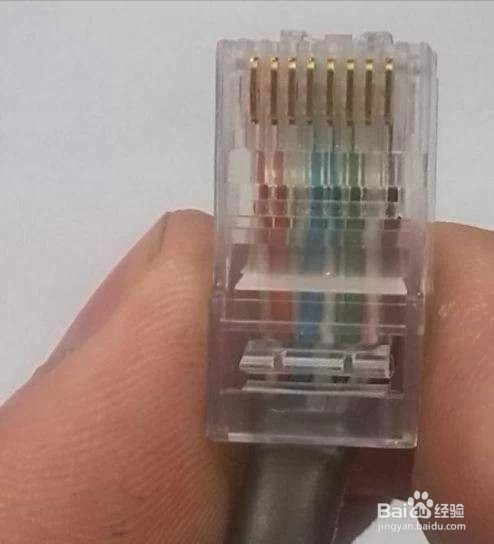

压好后就可以退出水晶头,可以检查一下铜片是否均匀平齐压下去，以相同的方法制作另一头即可

7/7

检查线是否排列正确

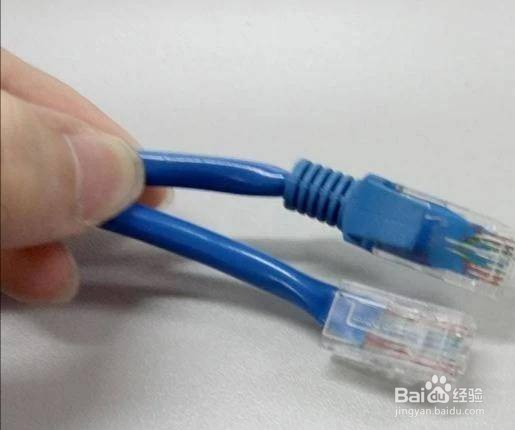

直接插在电脑上测试，不能使用，检查线是否排列正确，水晶头铜片是否接触到线芯了，制作失败后，按照方法从新在制作一次即可。
