PLC到了手上，还不会编程的宝宝们，不要着急，PLC采用电脑中文指令编程，基于流程的编程方式，很容易入手的。用心学好编程方法，你就能玩转PLC啦，编程神马的都是浮云工具/原料more简易一体机系列一台电脑：电脑一台（台式或笔记本均可）方法/步骤1/9分步阅读

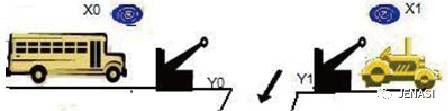

【工作图】

2/9

【动作要求】

单行车道，通过交通控制，保证在任何时刻只有一辆车通过，避免发生“撞车”事故。

3/9

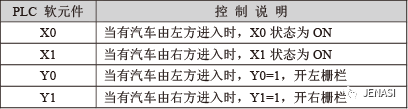

【组件说明】

4/9

【控制流程图】

5/9

X0有信号与X1无信号→Y0通,Y1断

X1有信号与X0无信号→Y1通,Y0断

6/9

【动作分析】

1、单行车道利用互锁结构保证只有一个车子可通过单行路段。

2、当左方来车要进入单行路段，X0（左方进入传感器）为ON，Y0=ON，则可进入单行路段。

3、当左端路段，Y0=ON时，右栅栏方Y1被关断，禁止右方汽车进入。

4、对称的，当右方来车靠近检票栏时，X1（右方进入传感器）为ON，Y1=ON，左方栅栏Y0=OFF，禁止左边车辆进入，而右方车辆则可进入单行路段。

7/9

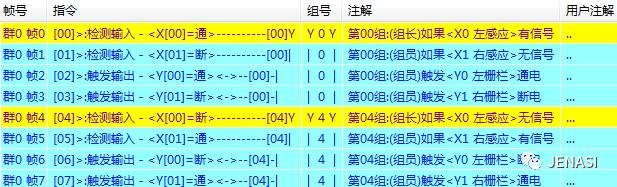

【控制程序】

以上动作无时序关系，有权重关系，优先选择组合逻辑编写。

*组合逻辑实现方法：

8/9

程序说明：

注意: 在组合逻辑中，组号大的比组号小的组触发的动作具有更高的权限。群号大的比群号小的具有更高的权限。

1、第0组： 检测到左感应器X0有信号且右感应器X1无信号时，触发左栅栏Y0通电，右栅栏Y1断电。

2、第4组： 检测到左感应器X0无信号且右感应器X1有信号时，触发左栅栏Y0断电，右栅栏Y1通电。

9/9

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，同时在触摸屏软件上实现在线模拟，进行程序调试，监控PLC动作运行状态。

注意事项

PLC用直流24V电源供电,现场接线注意保证接线正确，输出不得过压和过流。

调试的时候注意设备和人身安全,优先在线模拟调试.
