LED外控护栏管是楼体亮化,轮廓亮化常用的亮化LED灯具,内控安装相对简单,外控相对复杂些,下面介绍下LED外控护栏管的安装方法工具/原料moreLED外控护栏管,安装卡,固定护栏管用的专用自攻螺丝，膨胀螺,钉公母插头，超五类网线，两芯电源线等控制器,防雨开头电源(输出为DC24V/DC12V)步骤1/7分步阅读

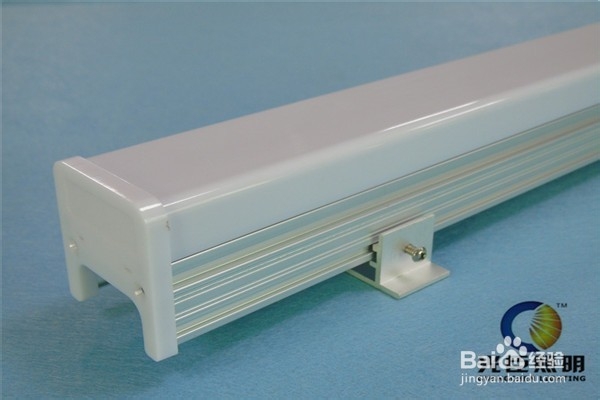

首先来认识下外控护栏管.管子的两端各有两根线,公头为输为输入端,每头端为输出,外控护栏管采用的是大小头设计,大头公头为信号输入,大头母头为信号输出,小头公头为电源输入,小头母头为电源输出

2/7

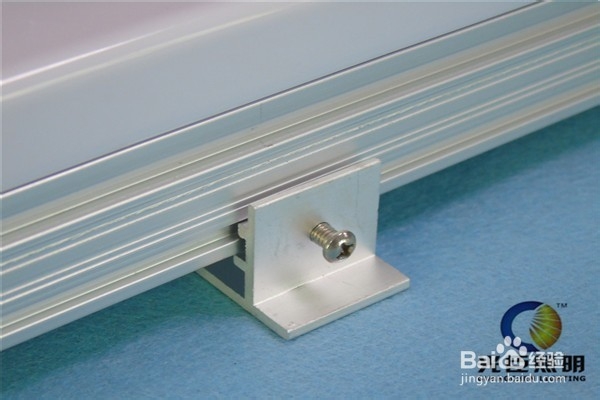

首先将LED护栏管安装到墙体上：在墙体上打孔，装膨胀螺钉，再装LED护栏灯，用自攻螺丝锁住；护栏灯之间的距离根据客户的要求而定；

3/7

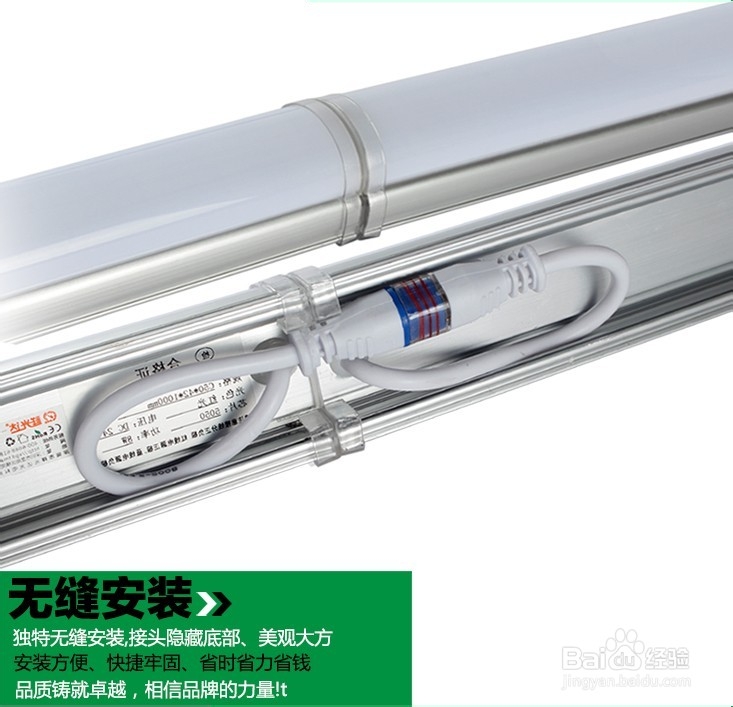

第二步：然后将LED护栏管的信号线、电源线对接起来，信号线电源线匀为两芯公母插头.一般6条管子要接一个电源输入头保证足够的电压.

4/7

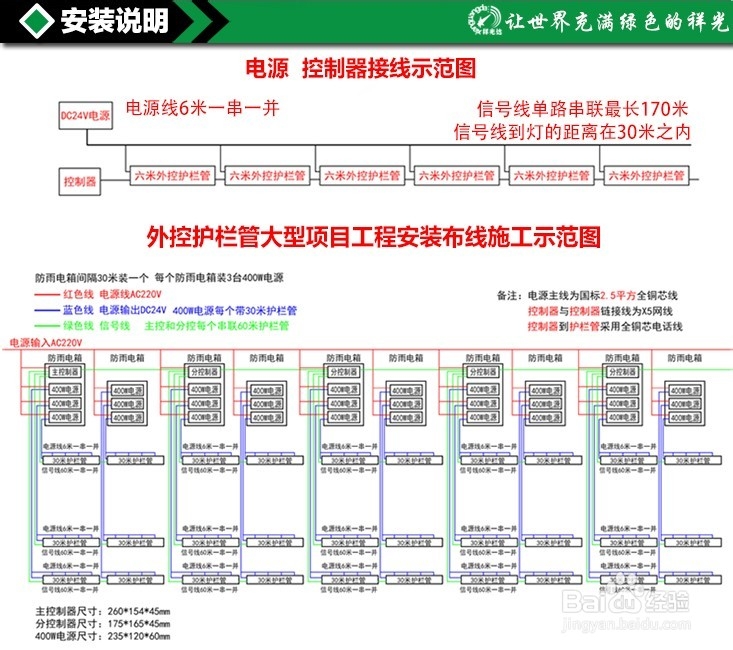

第三步：安装电源(开关电源）；根据变压器的功率以及护栏管的功率来计算每台变压器可以带多少条护栏管；比如六段外控是5050-36珠的功率为10W/M；8段和16段外控是12W/M；若用360W的防雨电源，则可以带6段管子36根；48珠的则带30M管。一般的变压器的有用功率只在80%左右.所以360W的开关电源的实际有用功率应该在288W左右,-实际安装中要按有用功率来计算.6段-36珠的可带28米.48珠则只可以带24米.变压器的位置尽可能的放在中间位置,比方变压器可带28少,安装位置在14-15根的位置最佳,接两条主线输出DC24V/DC12V的主线出来,每六条串连起来并连在DC24V/DC12输出的主线上.

5/7

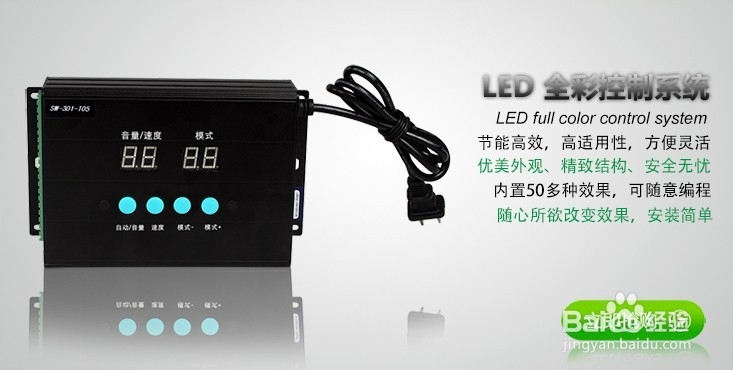

每四步:控制器的安装

19系列的控制方案,无需分控,控制器分为4个端口和8个端口的,每个端口可控制1024个点(6段外控每米6个点,8段外控每米8个点以此类推.)也就是控制器理论是每个端口可以带170管,同样控制器的安装位置和开关电源的安装原理一样,最好是能安装在中间位置这样信号输出会更强,如果控制器离护栏管软远用五类网线连接信号会更好些.控制器本身自带了几十种程序,也有带SD卡,可以把需要的程序写进卡里.

6/7

第五步：通电，通信号。将变压器电源输入端和控制的电源输入端接在DC220V的电压上.

7/7

第六步：系统调试控制器和LED护栏管（LED数码管）通电后；可能会有部分管的程序不动，或个别管不能正常 运作；将不良的LED护栏灯取下，换上后备管，直到正常运作。

注意事项

1. 若LED数码管不能正常走程序，确认此管是否信号线有问题，请把不能运作的管换下，若恢复正常，就确认是此管问题，若不行可以换个控制器试试,若无法解决安装中出现的问題请及时与厂家联系.

2． 因为LED护栏灯为电子产品，总会有一些不良品，会出现虚焊漏焊现像；另外防水处理很个很关键的因素，建议选购产品时把握好质量；若有不良品时情退回厂家维修。

3． 单色或是内控护栏灯的安装比较简单，直接接在对应的电源上就行了；这里还要提到就是内控编号LED护栏灯的安装：内控编号护栏灯的安装必须按管的顺序一个一个安装；如果不按顺序安装最后会出现整体不同步现像。

4．LED护栏灯，LED护栏灯一般安装要的楼体上，安装成本比较高，具有一定的危险性；如果有坏管了，需要吊人或架手脚架上去拆换；所以建议选购优质的产品的。
