如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零三十七抽壳

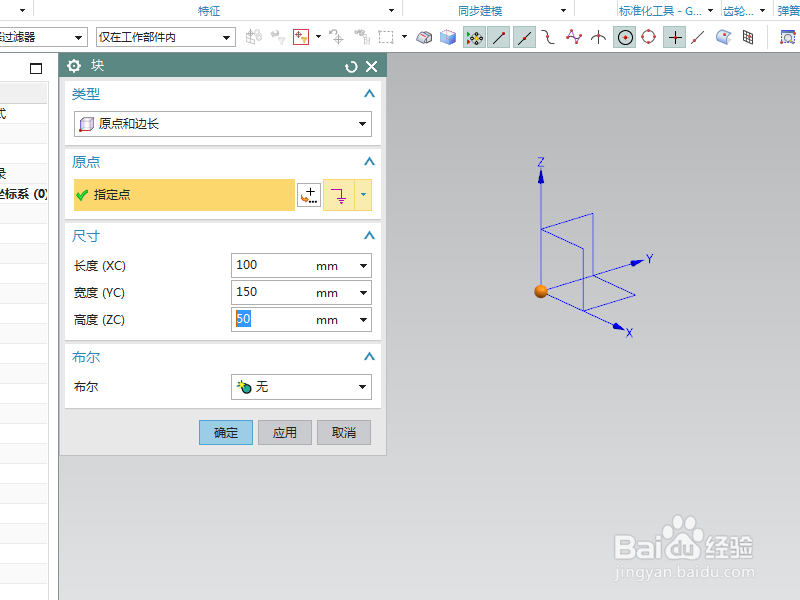

执行【菜单——插入——设计特征——长方体】，

指定点：坐标原点，设置尺寸：100x150x50，点击确定。

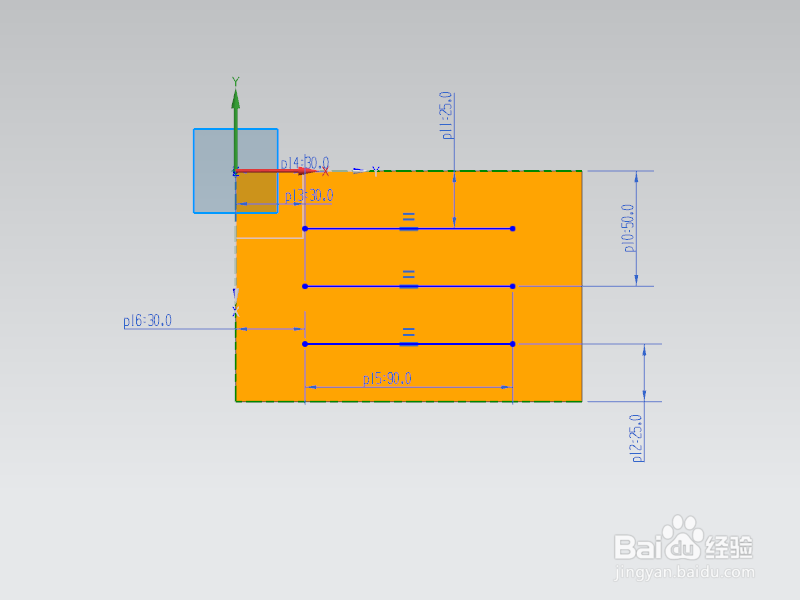

执行【草图——实体平面——确定】，直接进入草图，

激活直线命令，画三条水平线段，

添加几何约束，相等，

激活快速尺寸命令，标注尺寸：间距25，长90，距离边30，

点击完成，退出草图。

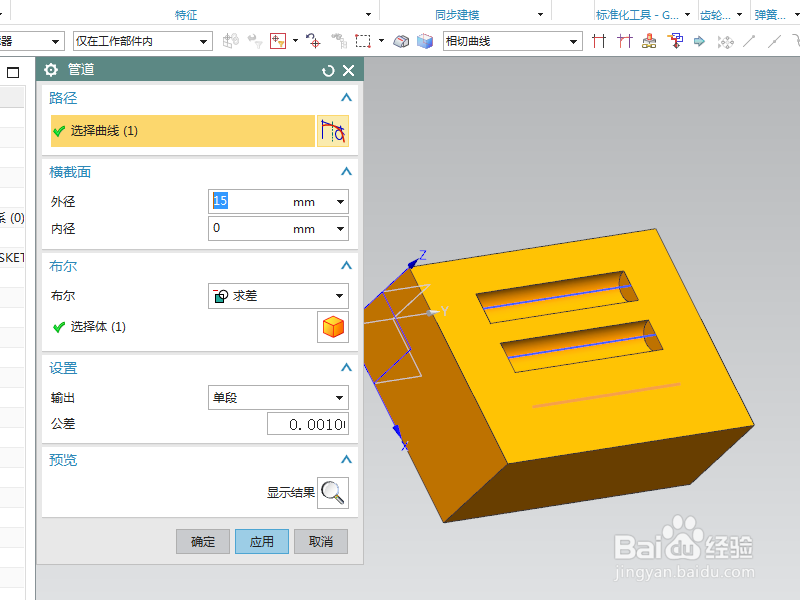

执行【菜单——插入——扫掠——管道】，

路径选择直线，外径设置为15，

布尔求差，

点击确定（三个管道）。

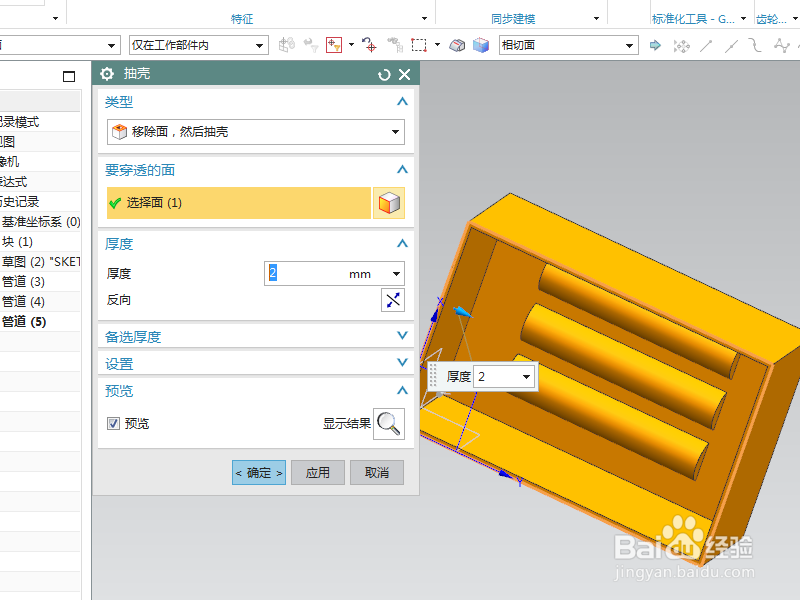

点击工具栏中的抽壳命令，

设置厚度为2，点击底面，

点确定。

点击工具栏中的边倒圆命令，

设置半径为R1,

ctrl+a，选中所有的实体边线，

点击确定。

隐藏基准坐标系，显示设置为着色，

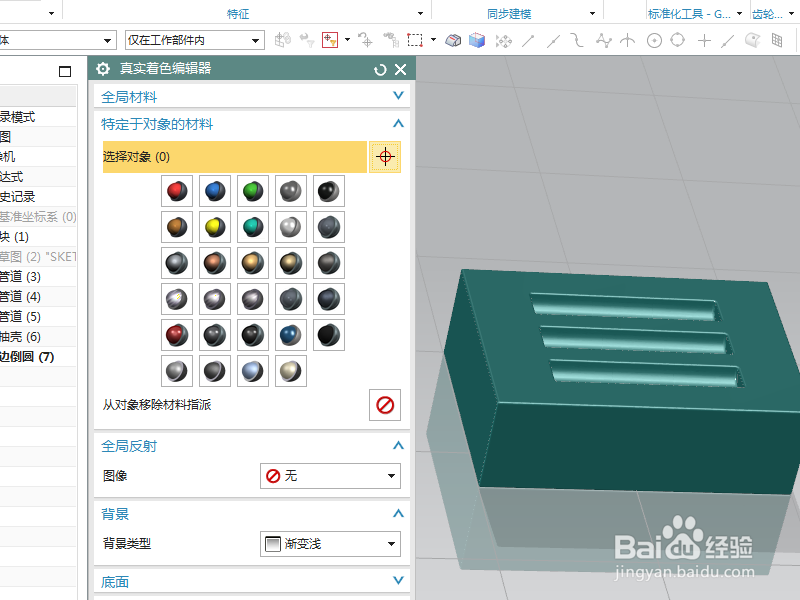

调出“真实着色编辑器”，给实体指定青色效果，

至此，

这个三维实体就建模完成，本次练习结束。
