百分比圆环仪表盘是一个完整的圆环，用来展示某一项在整个圆环的占比情况，包含类别、百分比、数值等指标数据。利用百分比圆环仪表盘，可以直观地展示某一项占总量的占比、完成率以及达成率之类的数据。工具/原料more帆软10.0方法/步骤1/6分步阅读

新建数据集 ds1，数据库查询语句如下：

select类别名称,sum(库存量)as库存量from产品,类别

where产品.类别ID=类别.类别IDand类别名称=饮料

2/6

将百分比圆环仪表盘拖拽到 body 组件中，调整的位置，如下图所示：

3/6

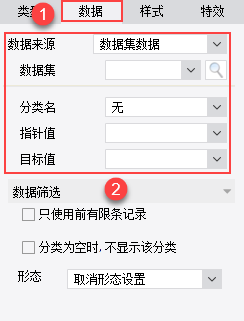

百分比圆环仪表盘的数据绑定方法如下图所示：

4/6

坐标轴设置项下勾选自定义最小值，设置最小值为0，也可以不勾选自定义最小值，效果是一样的。

5/6

效果预览PC 端

6/6

移动端效果预览

属性介绍1/3

以单元格元素或悬浮元素插入仪表盘后，可在右边属性面板的类型设置项下，选择百分比圆环仪表盘，如下图所示：

2/3

分类名：百分比对应的分类名称，前端展示时显示在中间滑槽区域。

指针值：百分比计算时分子的一部分，要配合坐标轴下的最小值形成分子。

目标值：百分比计算时分母的一部分，要配合坐标轴下的最小值形成分母。

3/3

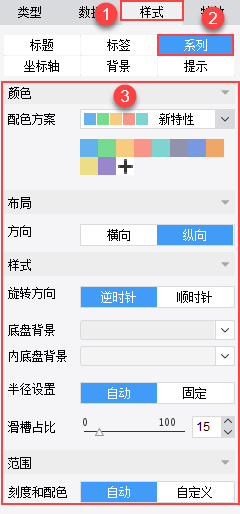

百分比圆环仪表盘的样式系列设置项跟基础样式有所不同，单独介绍：

配色：可以切换百分比圆环仪表盘的色彩搭配，目前有 12 种，且支持自定义组合色和自定义渐变色。

方向：数据集中有多个分类，前端展示时会出现多个仪表盘，此时可以改变这些仪表盘的排列方向。

旋转方向：此处可选择顺时针、逆时针两种类型。

底盘背景：此处控制空白圆环区域的背景颜色，默认为灰色。

内底盘背景：此处控制圆环内部的底盘背景颜色，默认为透明。

半径设置：控制百分比圆环仪表盘的大小，分为自动和固定两种类型。

滑槽占比：改变仪表盘中间滑槽区域的大小。

刻度和配色：控制百分比圆环仪表盘的刻度颜色。

注意事项

可以直观的表现出某个指标的进度和完成情况，主要用于进度或占比的展现

只能一个维度，指标数据也不宜过多，展示信息有限
