介绍HyperView后处理时的常用操作技巧。工具/原料moreHyperView v12.0电脑一、HyperView中创建自定义坐标系1/3分步阅读
2/3
3/3
二、HyperView显示结果最小值、最大值1/2
2/2
注意事项

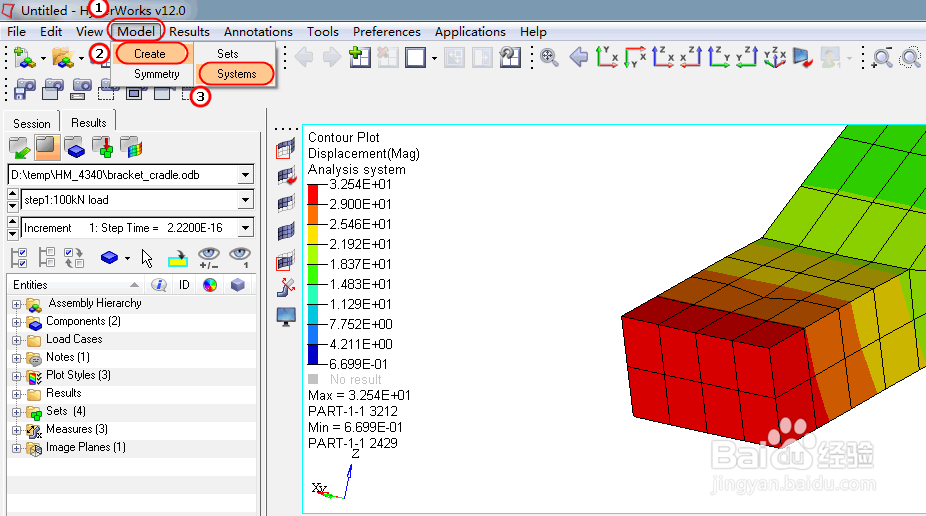

利用HyperView打开CAE结果文件，然后点击菜单ModelCreateSystems；

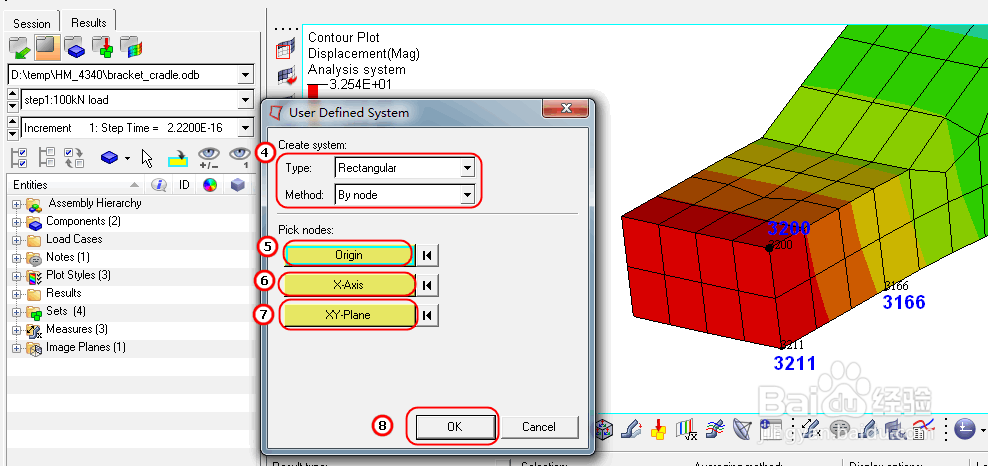

2/3在弹出的User Defined System面板中，Type设置为Rectangular，Method设置为By node；接着Origin（原点）选择右边模型中ID为3211的节点，
X-Axis选择ID为3166的节点（即节点3211到3166两点构成的直线作为X轴），
XY-Plane选择节点3200（即3211、3166、3200该三点构成的平面作为XY平面），
点击OK即可完成创建。

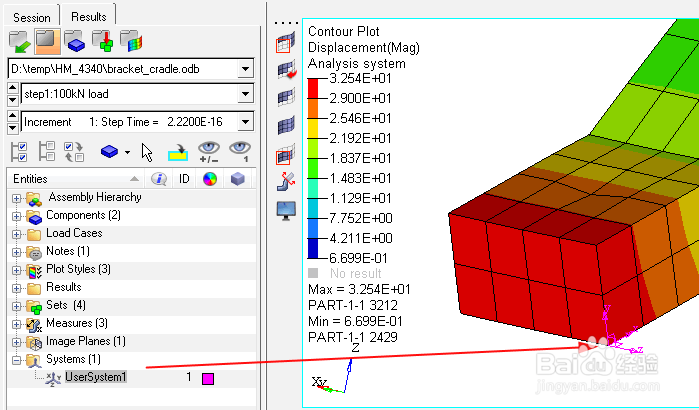

3/3创建好的坐标系如图所示，可以通过左侧面板中的Systems 菜单，对坐标系进行重命名和更改颜色等。

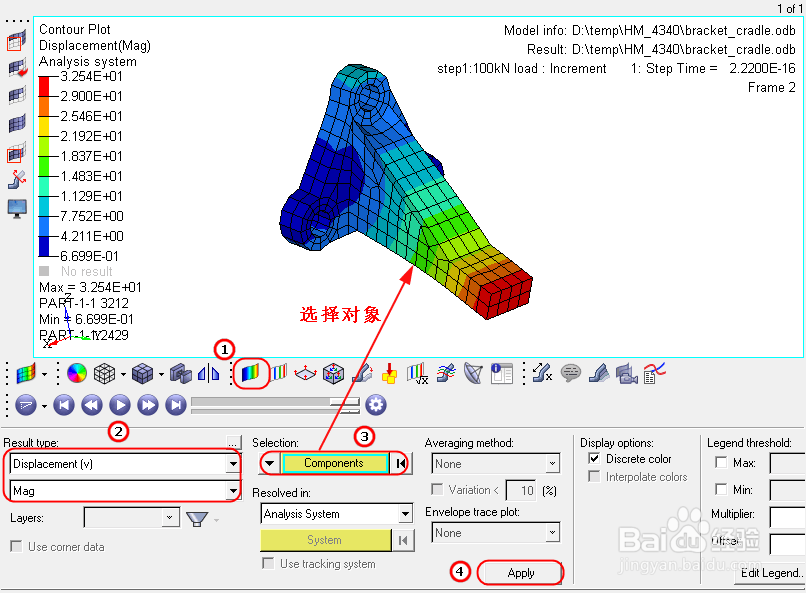

二、HyperView显示结果最小值、最大值1/2用HyperView打开CAE结果文件，在底部工具条中，点击Contour图标，选择结果类型为displacement，然后选择需要显示结果的component，点击Apply，即可显示位移云图。

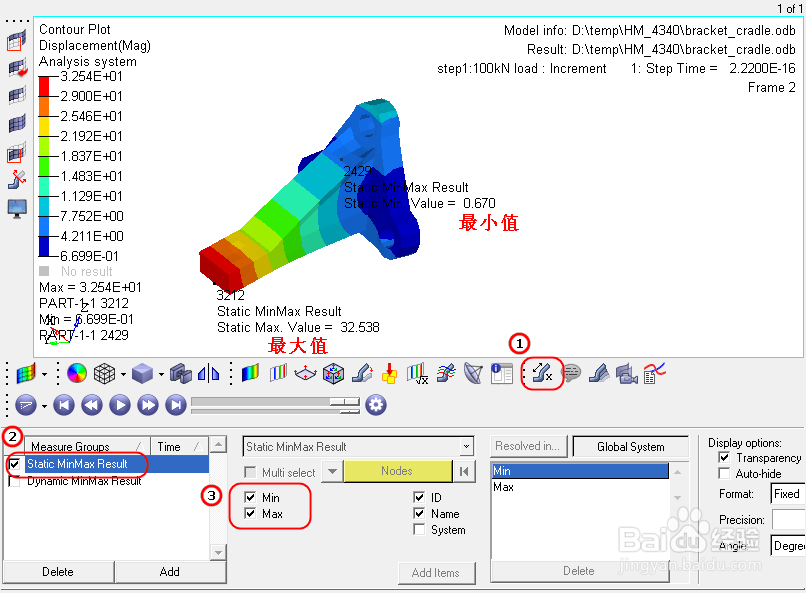

2/2点击Measures图标，然后勾选Static MinMax Results，再分别勾选Min、Max选项，即可在窗口中显示位移（变形）的最小值、最大值。
注意事项需要具备一定的HyperWorks软件的操作基础
