范式起电机又称范德格拉夫起电机，是一种可以产生高压静电的装置，该装置于1929年由荷兰裔美国物理学家罗伯特·杰米森·范德格拉夫发明。今天我们就制作一个范式起电机。工具/原料morepvc管（两种尺寸的）电机轴承木板缸盆滚筒铁碗带螺母的螺丝方法/步骤1/11分步阅读

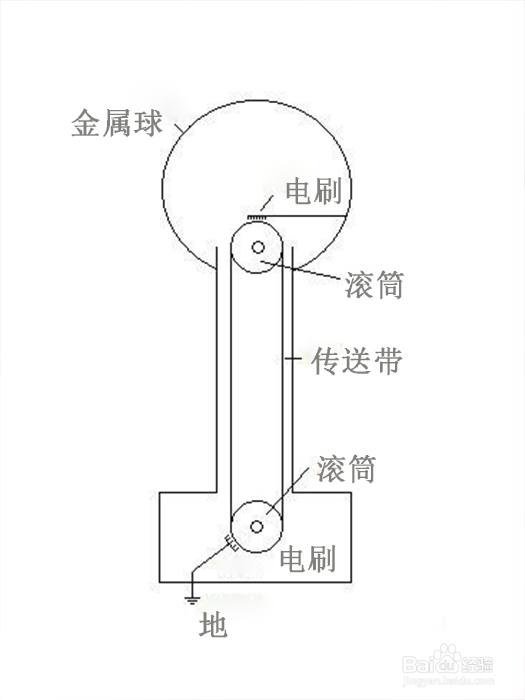

先根据设计图把所有材料准备好,等下直接安装就好了，设计图稿如图所示

2/11

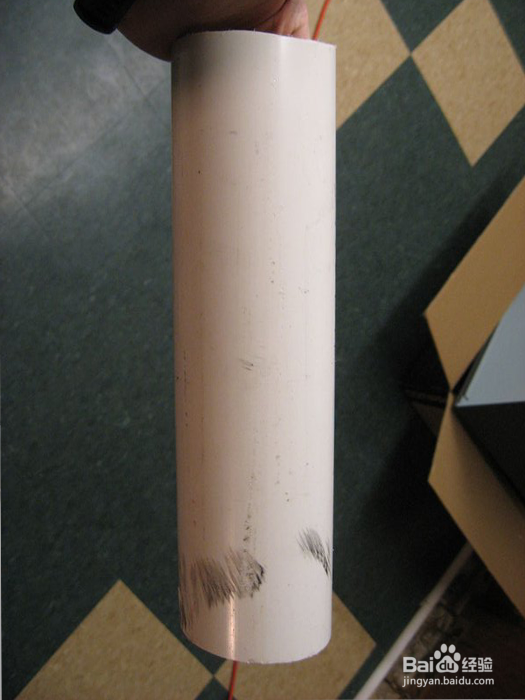

先从pvc管上截取我们所需要的长度，然后放到一边等下再用，如图所示

3/11

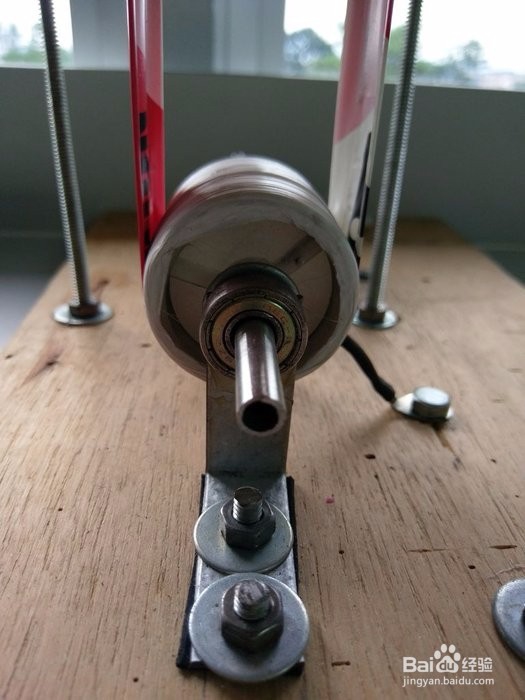

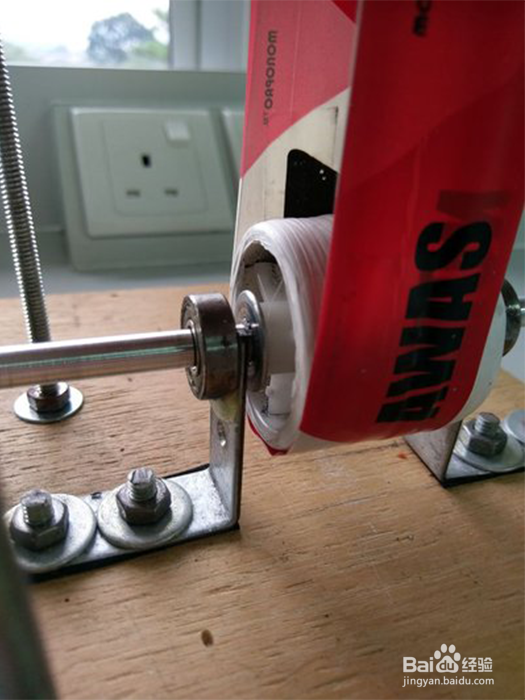

从底部开始制作，先用角铁把滚筒固定在底座木板上，传送带一定要和滚筒一起装，不然等一下还要拆。

4/11

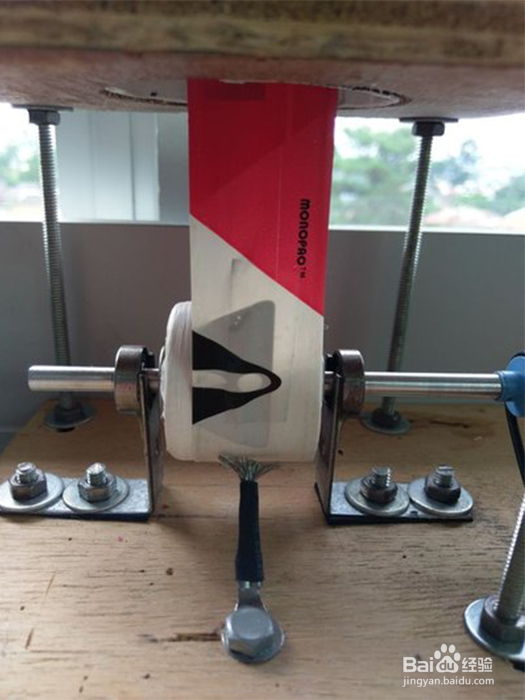

然后制作一个电刷，并把它安装在底座木板上，把另一块木板与底座木板的高度调整好之后，用螺丝固定起来

5/11

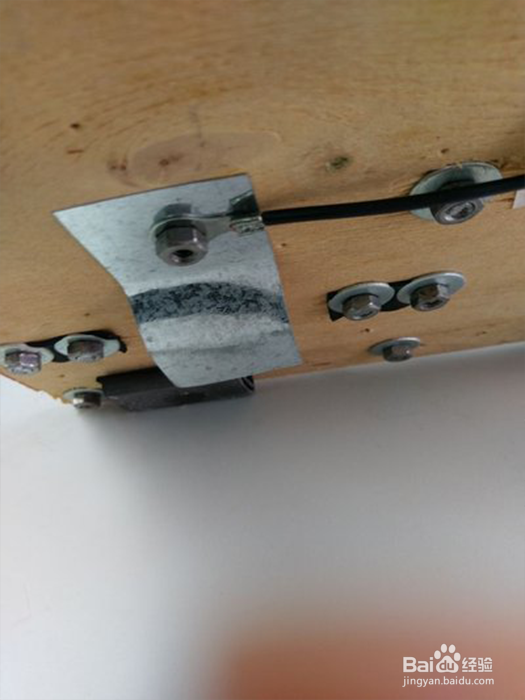

在电刷上面接一根地线，保证底座放到地上时可以与地面接触，像图中那样（也可以直接把这根线钉在地面上，只是这样不方面移动）。

6/11

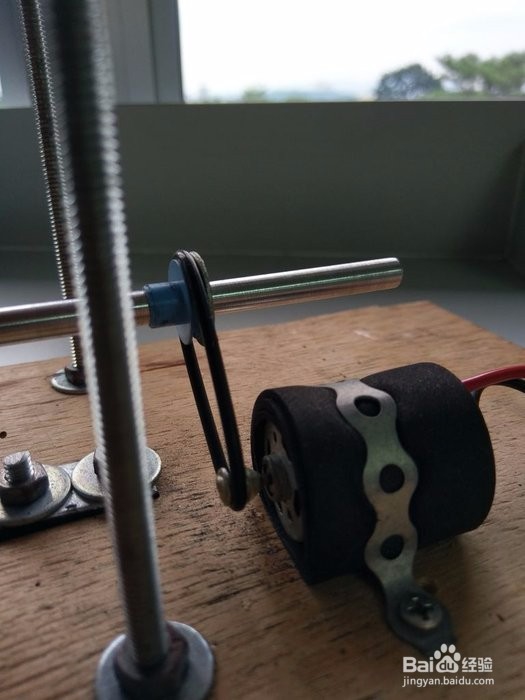

在电机上包一层保护套，然后把他固定在底座上，并调整好传送带的松紧度，保证电机可以带着滚筒一起转动，如图所示

7/11

把准备好的pvc管，用角铁固定在顶层的那个木板上面，如图所示

8/11

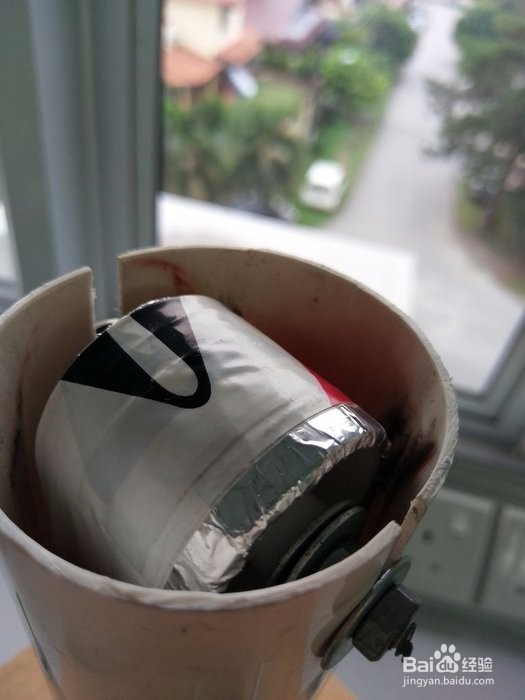

把另一个滚筒套上传送带，然后固定在pvc管的顶部，传送带的松紧度要调节适当，在保证可以正常工作的同时不要过紧，如图所示

9/11

接着我们来制作金属球部分，金属球是由两个铁碗扣在一起制作而成，像图中那样，先制作金属球的底部，把一个铁碗的底部掏一个洞，用粗一点的pvc管插进去，然后固定好，制作一个电刷用螺丝和螺母装在盆子上面。

10/11

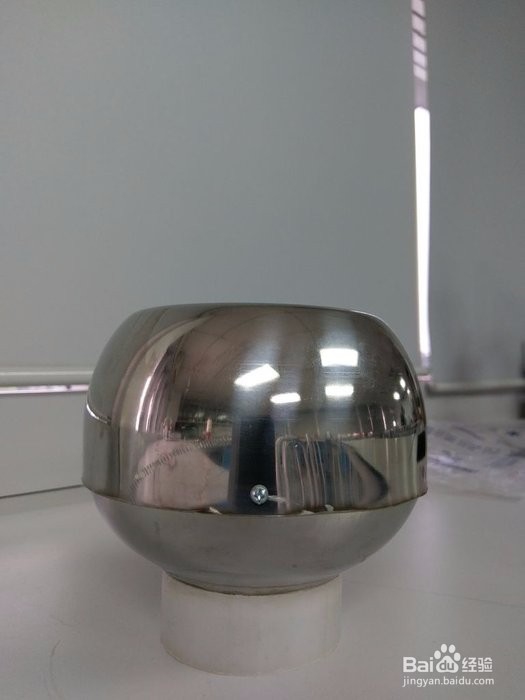

然后两个洗脸盆焊在一起之后，把边缘去掉（如果碗没有边缘，直接焊上就可以了），最终如图所示

11/11

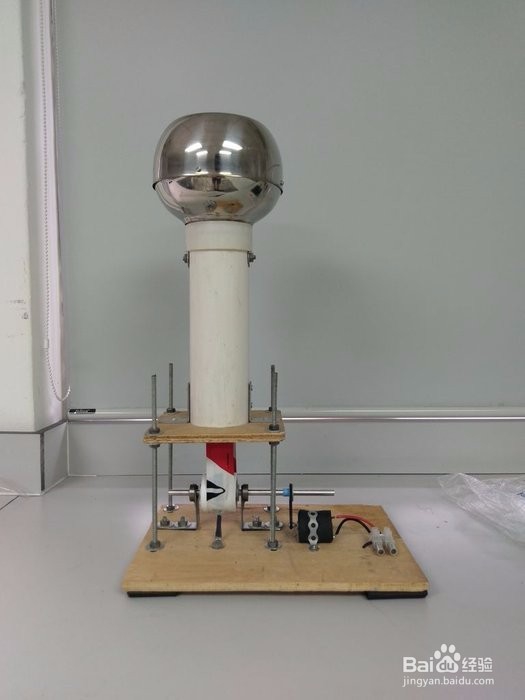

把金属球套在带底座的pvc管上面就可以了，然后我们可以把电机接上电源，测试一下，看看是否成功了。

注意事项

底部的那个电刷要接地，不然会影响效果

制作过程注意安全
