台达伺服参数设置前需要从台达电子网站下载 ASDA-Soft软件，并安装到电脑上。工具/原料more计算机伺服控制器通讯连接线方法/步骤1/6分步阅读

将伺服控制器与电脑通过USB联机。

2/6

打开软件。

用户点选ASDA_SOFT_V6.1.1.2图标后，系统跳出系统初始化的画面。

3/6

初始化完成后，系统会自动开启【新增装置】窗口。

4/6

装置新增完成后，软件接口会显示设备信息与默认的参数编辑器窗口。装置信息窗口会显示设备型号、韧体版本、电机条形码与电机型式。

5/6

主程序画面可以分成四个区块，由上到下分别为(1)工具栏、(2)联机状态、(3)功能选单与(4)功能窗口，并且不同的功能窗口有其相对应的(5)快速功能列。

6/6

参数编辑器的参数值为红字时，表示软件尚未读取伺服驱动器内的参数值，下图代表软件已读取伺服驱动器内的参数，读取后窗口中的字由红色变为黑色。

基本功能参数设定1/16

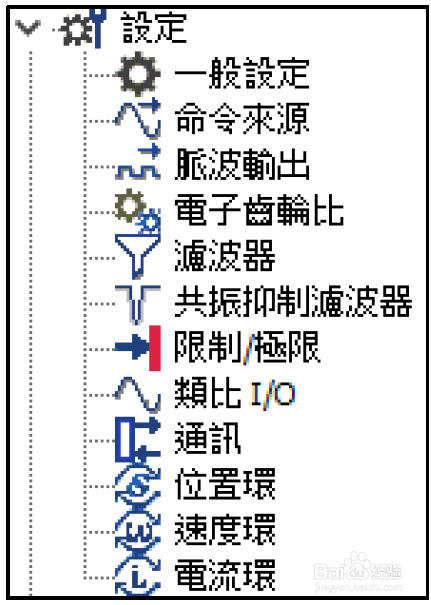

参数设定包括下图所示项目。

2/16

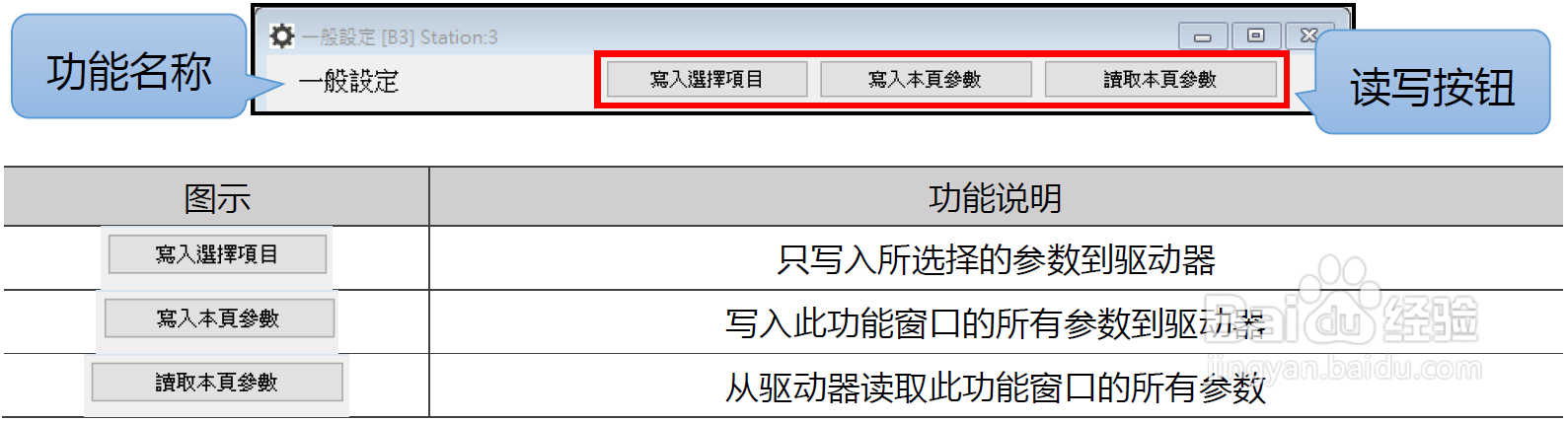

每个功能接口都有写入与读取参数工具栏。

3/16

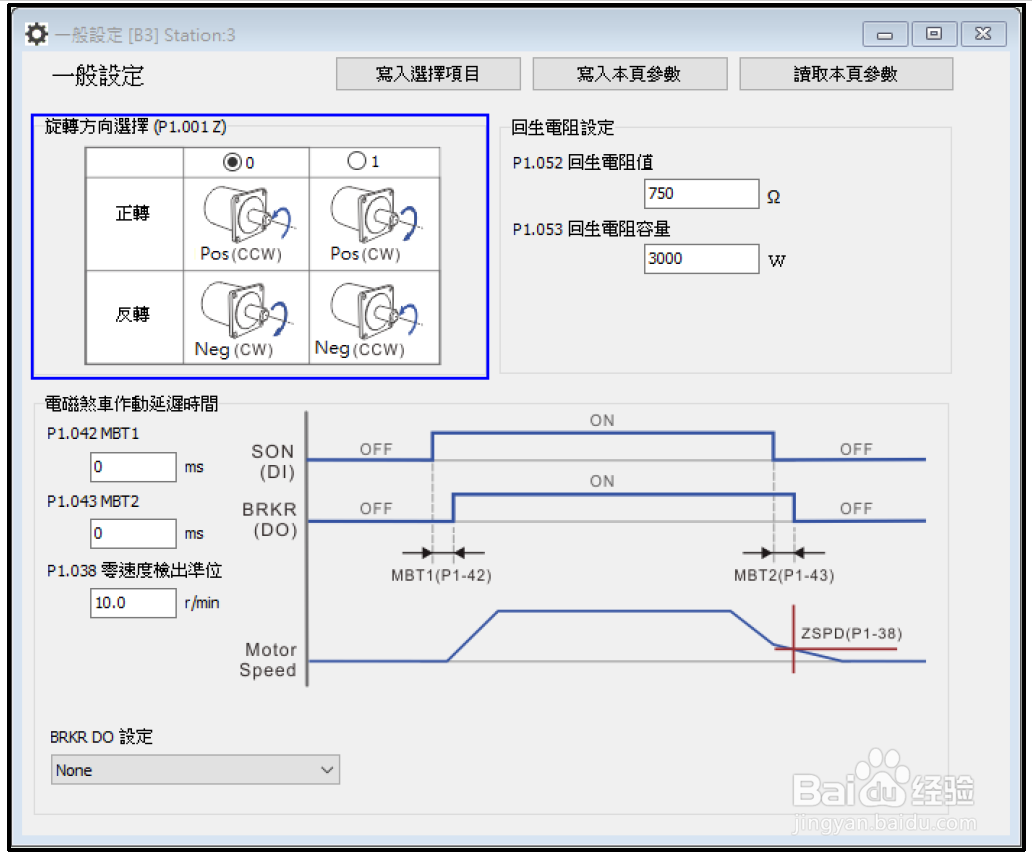

一般设定。

电机旋转方向选择、回生电阻设定与电磁煞车作动延迟时间设定

4/16

命令来源。

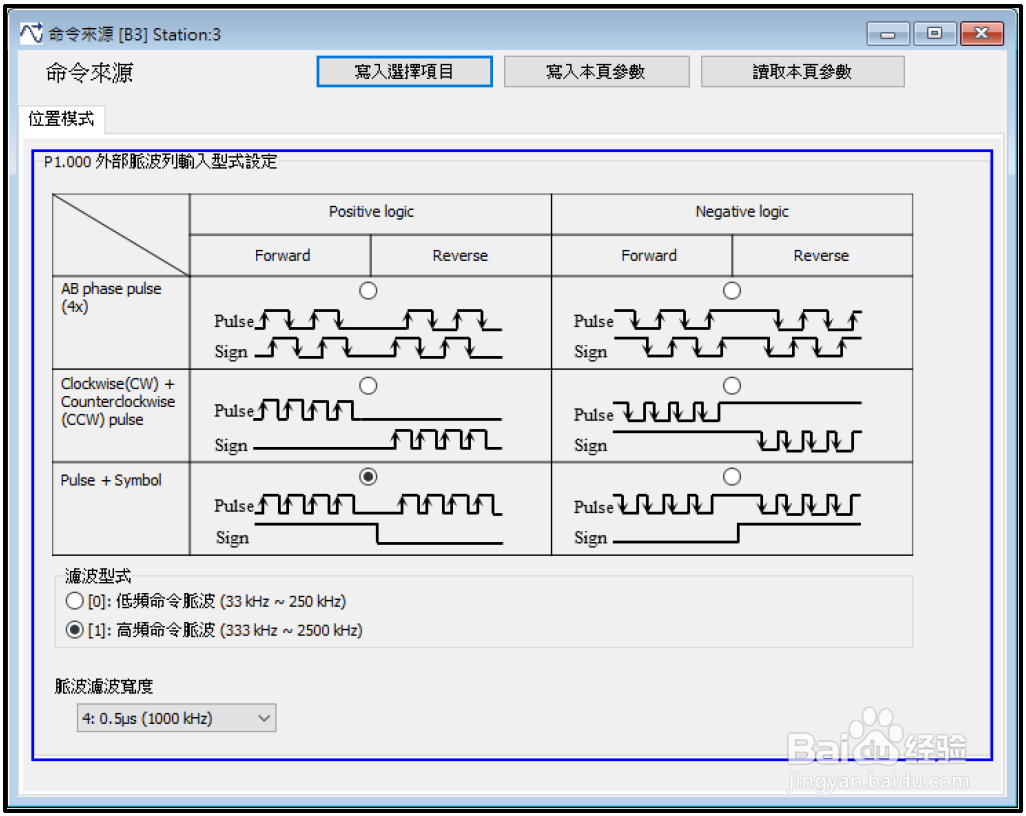

外部脉波列输入型式设定(P1.000)

5/16

脉波输出。

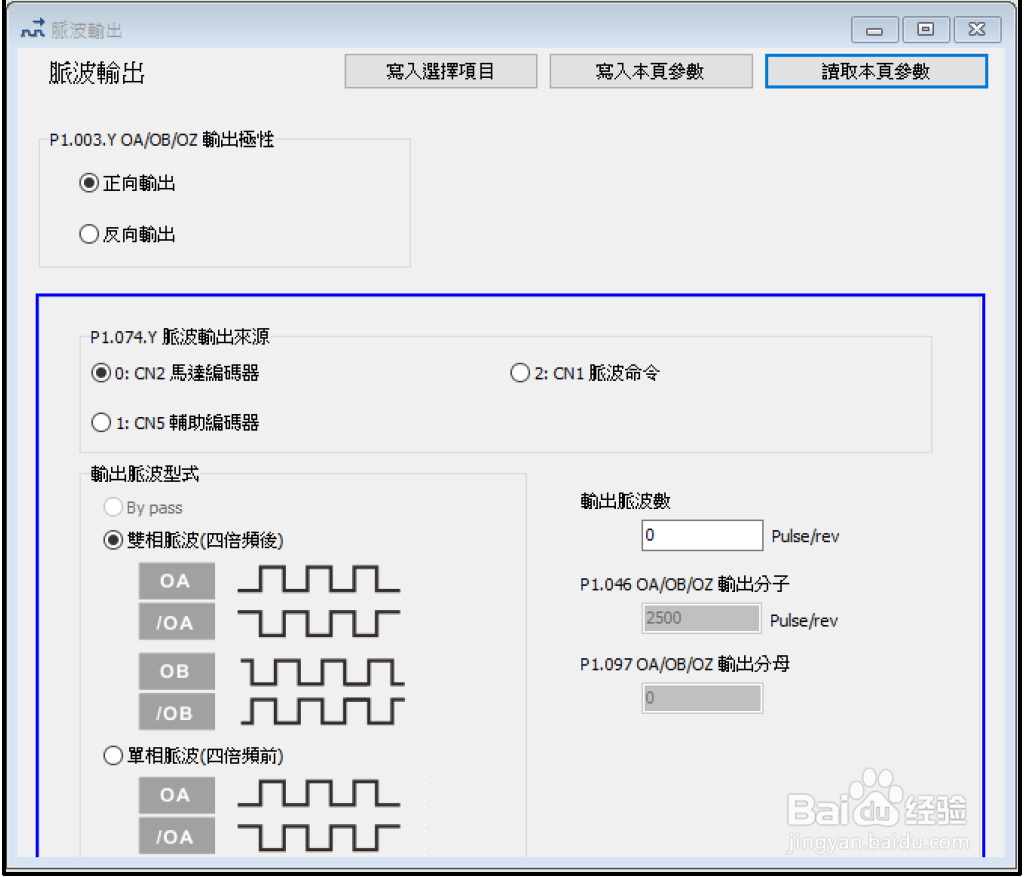

提供OA/OB/OZ输出极性、脉波输出的来源与输出脉波型式设定。

6/16

电子齿轮比。

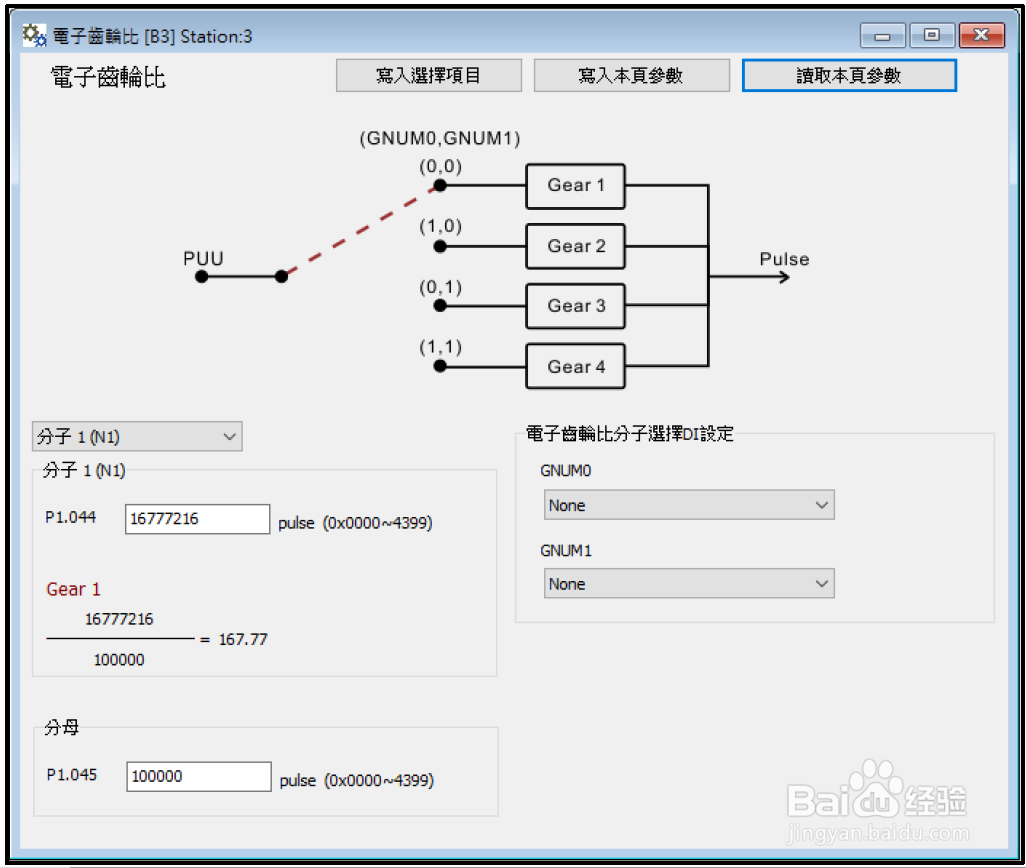

提供电子齿轮比分母(P1.045)与分子(P1.044、P2.060、P2.061与P2.062)设定，并能在此窗口快速设定电子齿轮分子选择DI。

7/16

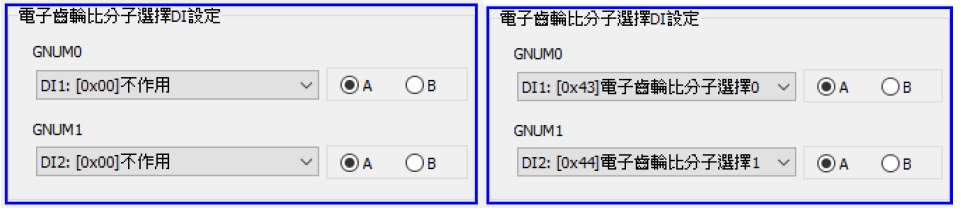

在联机状态(ON LINE)下，电子齿轮比分子选择DI设定的下拉式选单是伺服驱动器目前的设定，使用者可直接选择将欲设定为电子齿轮比分子选择的DI后，再点击窗口中的「写入选择项目」即可。

8/16

滤波器。

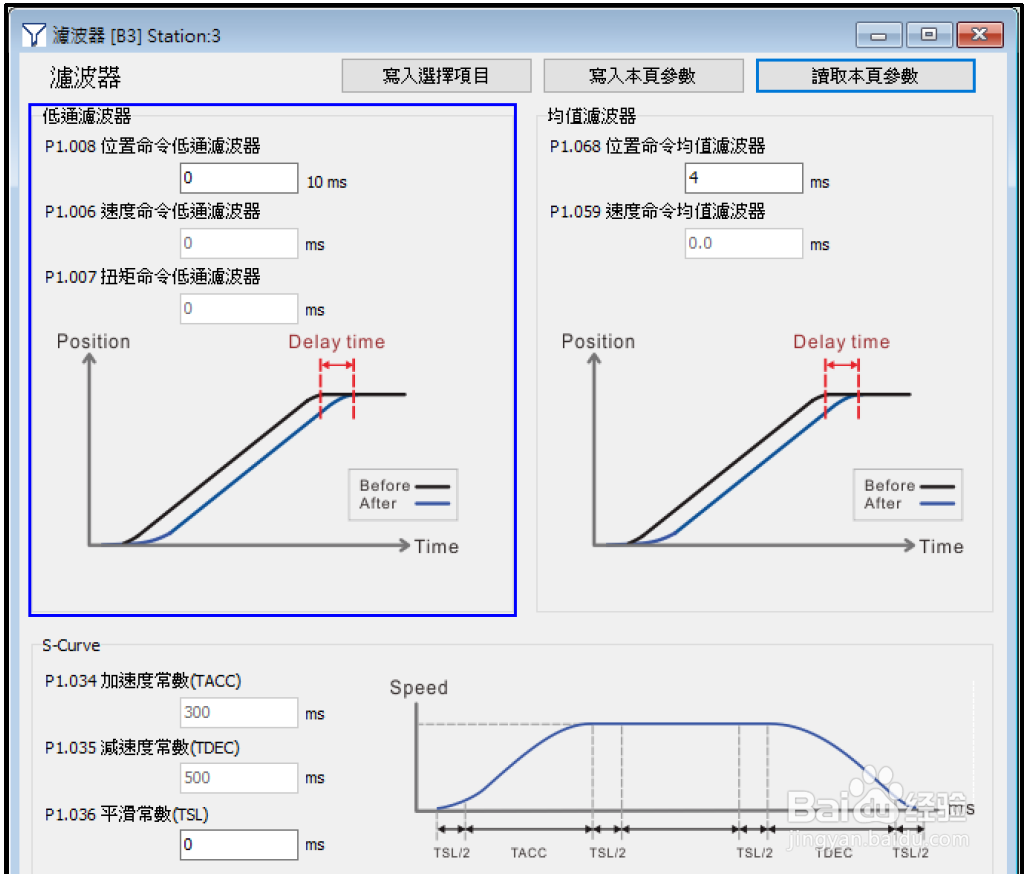

提供低通滤波器、动态均值滤波器与S-Curve设定

9/16

共振抑制滤波器。

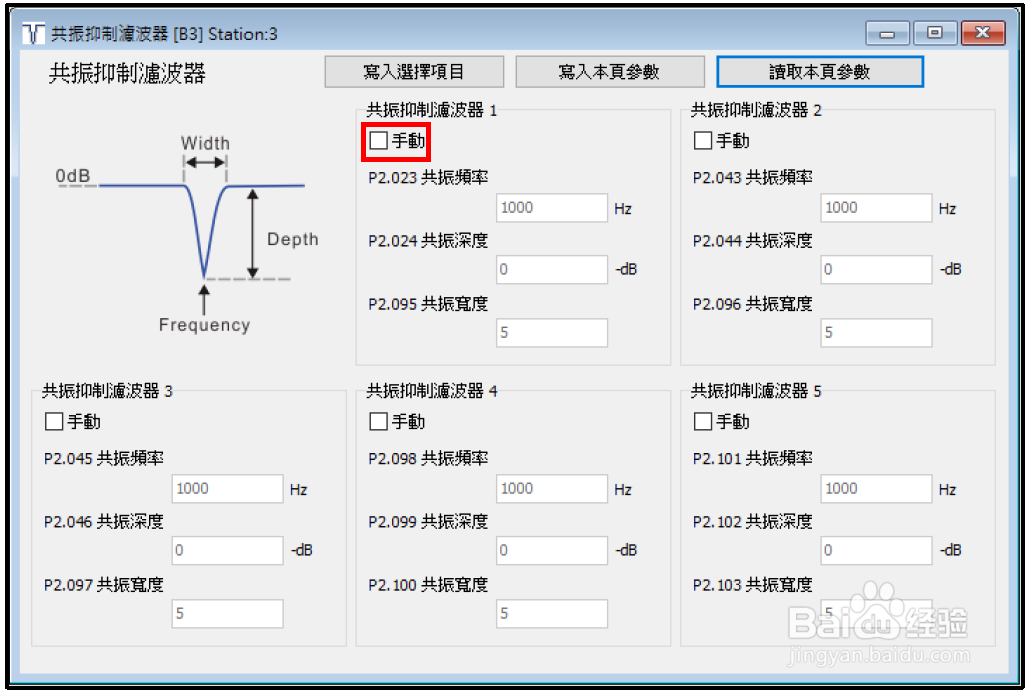

提供五组共振抑制滤波器的参数设定，勾选手动可自行设定滤波器参数，若不勾选则为自动模式。

10/16

限制 / 极限

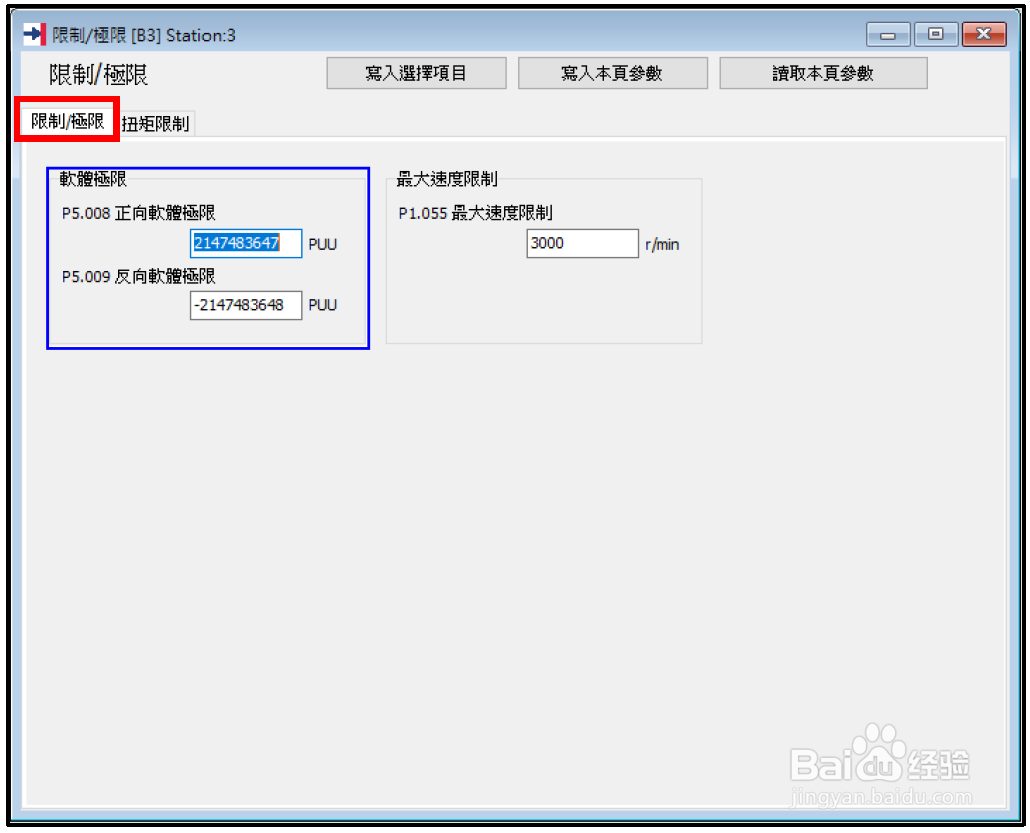

此窗口有两个页签，其中一个页签提供软件正、反向极限与最大速度限制设定

11/16

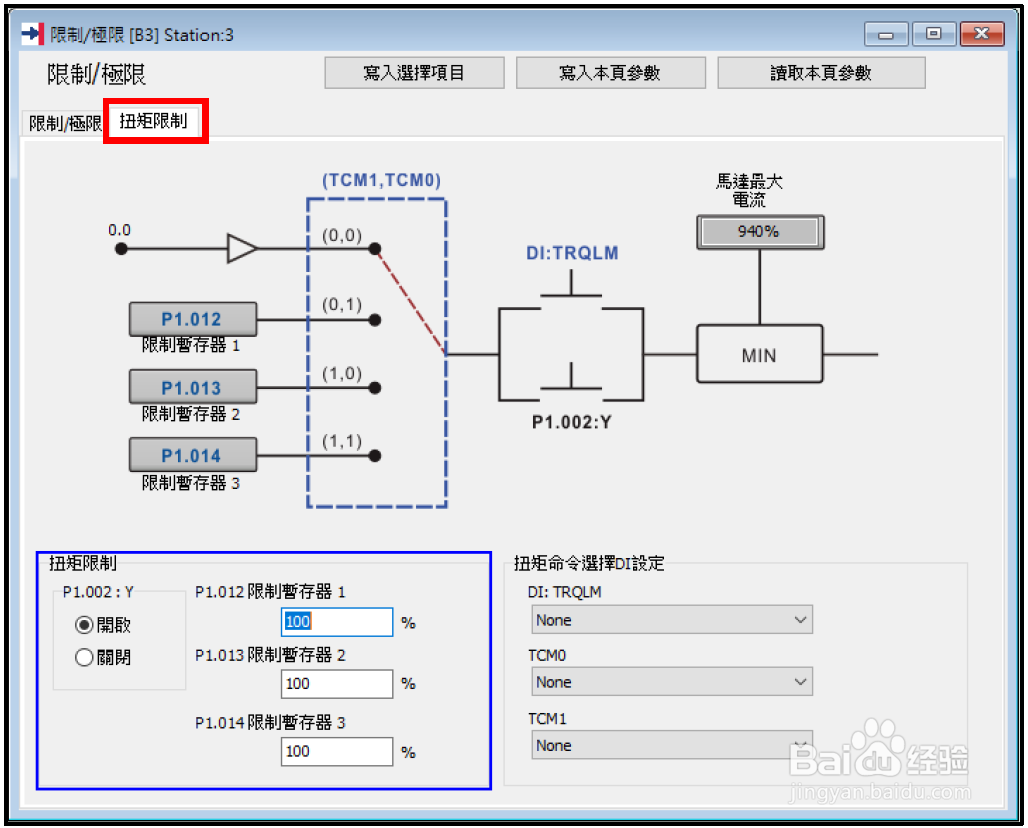

另一个页签提供内部扭矩指令(T / Tz模式)或内部扭矩限制PT / PR / S / Sz)设定。

使用扭矩限制功能时，可以开启 P1.002.Y后将永远具有限制功能，用户不需要浪费一组 DI 来设定 TRQLM 对扭矩限制做开启与关闭的切换。

12/16

模拟I/O

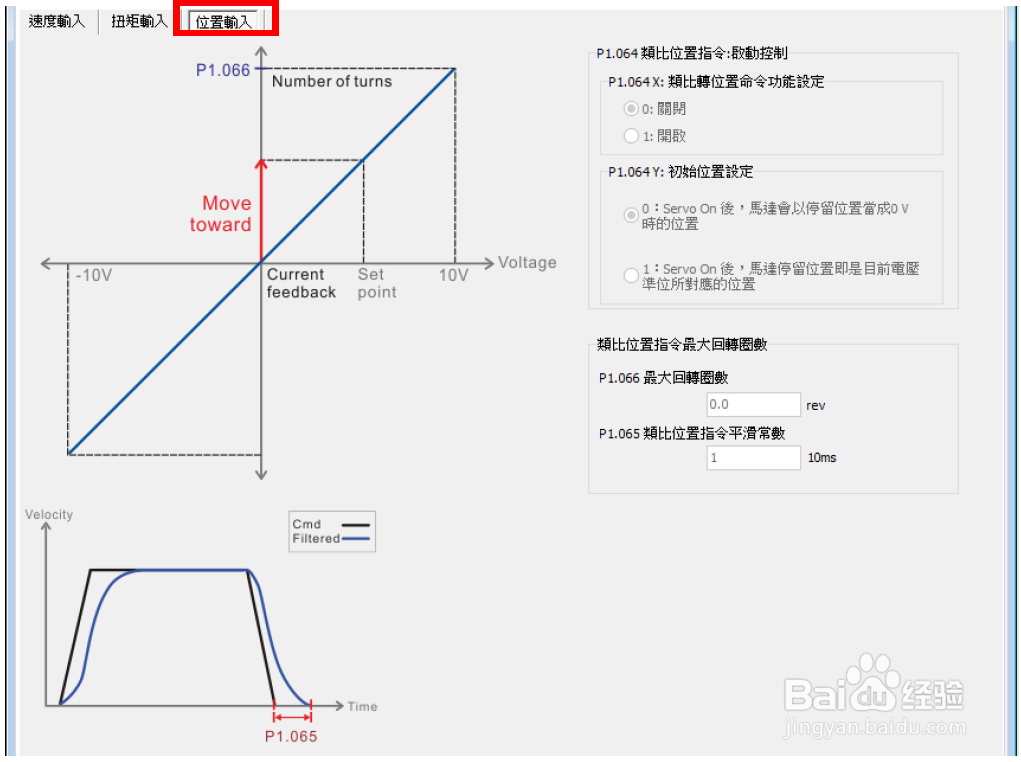

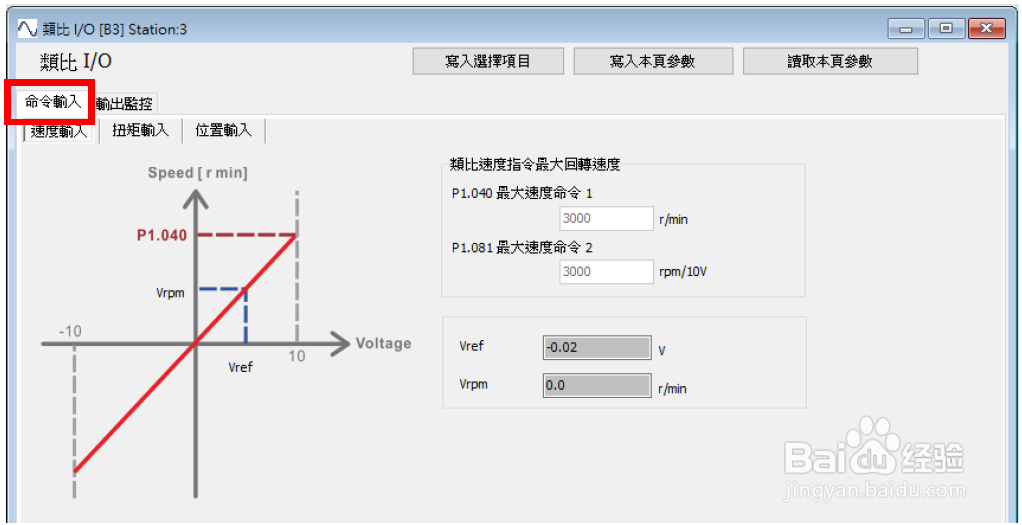

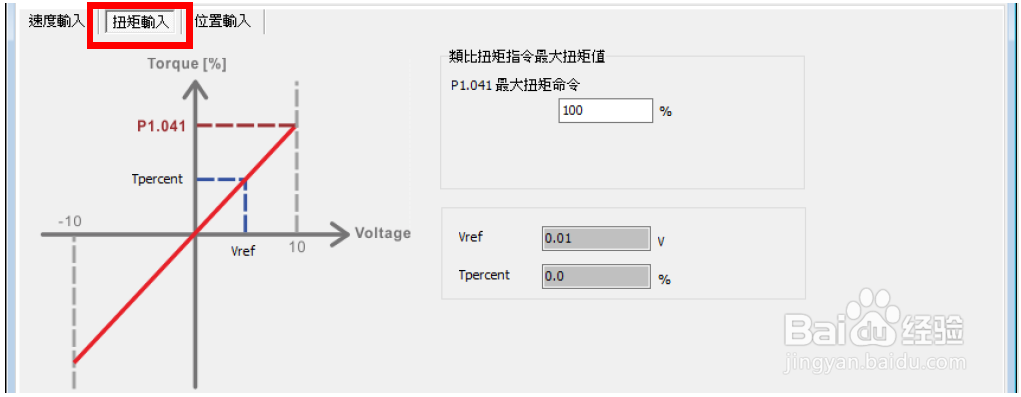

模拟命令输入设定：速度输入、扭矩输入与位置输入

13/16

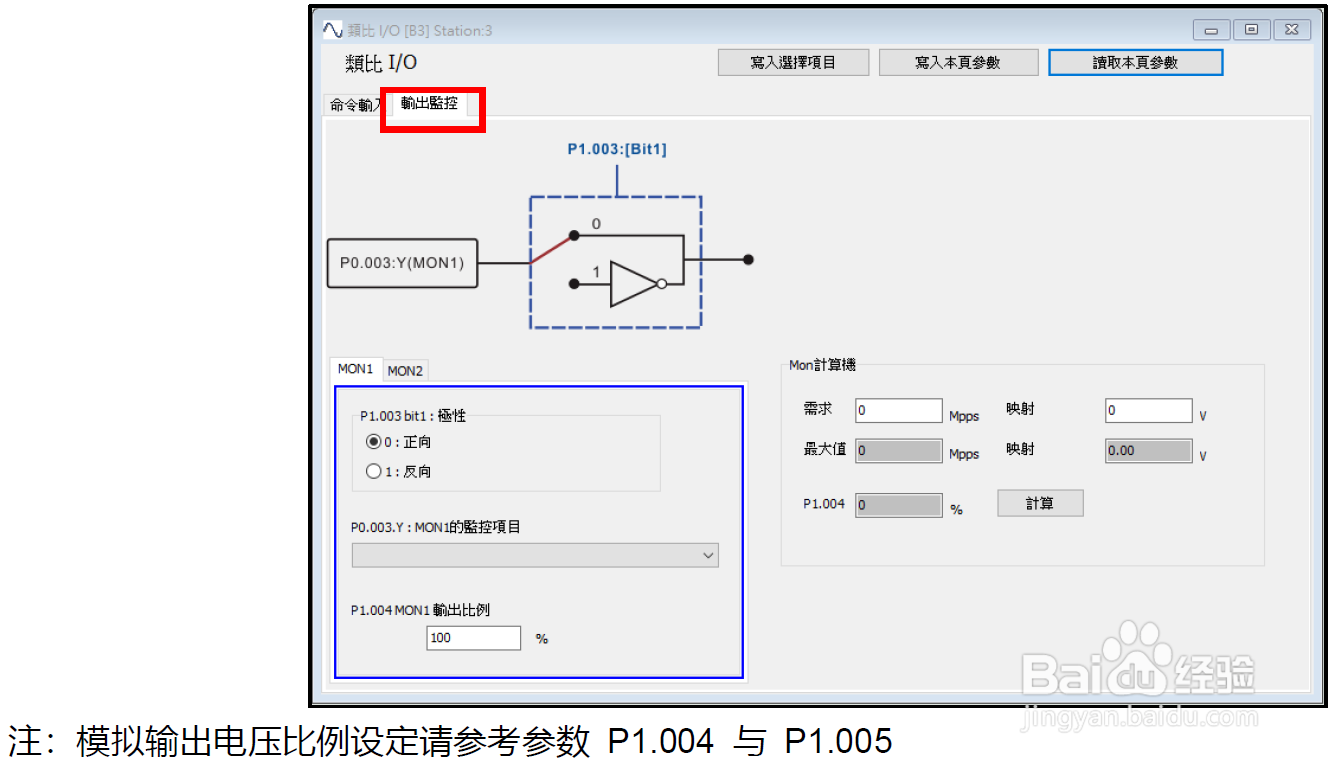

模拟监控输出设定(P0.003)：

14/16

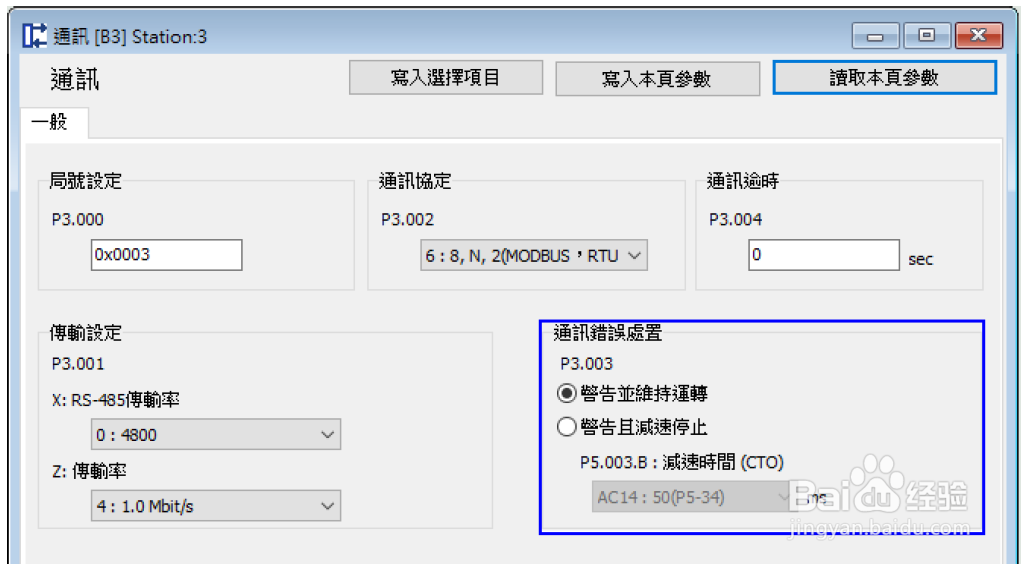

通讯

通讯参数设定：局号设定、通讯协议与传输率

15/16

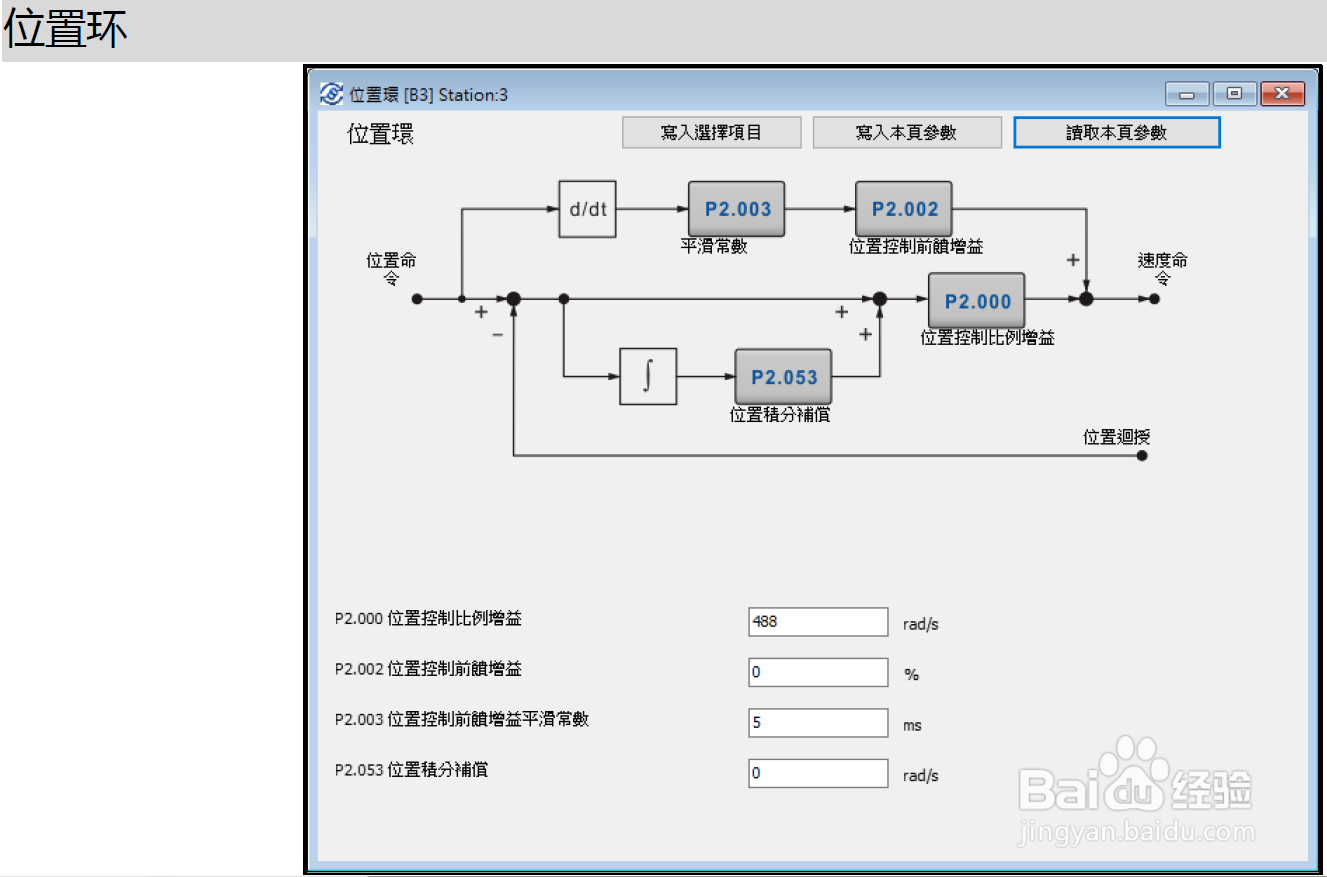

控制环参数

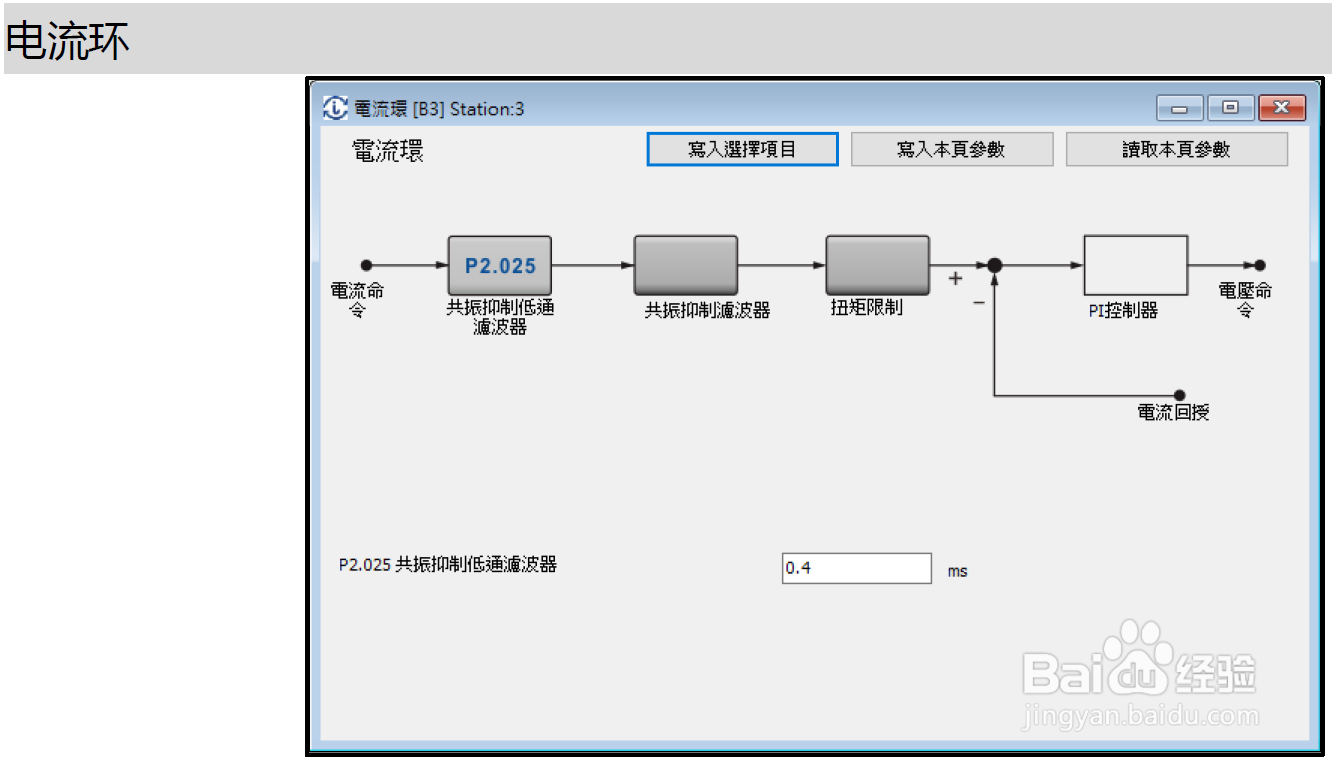

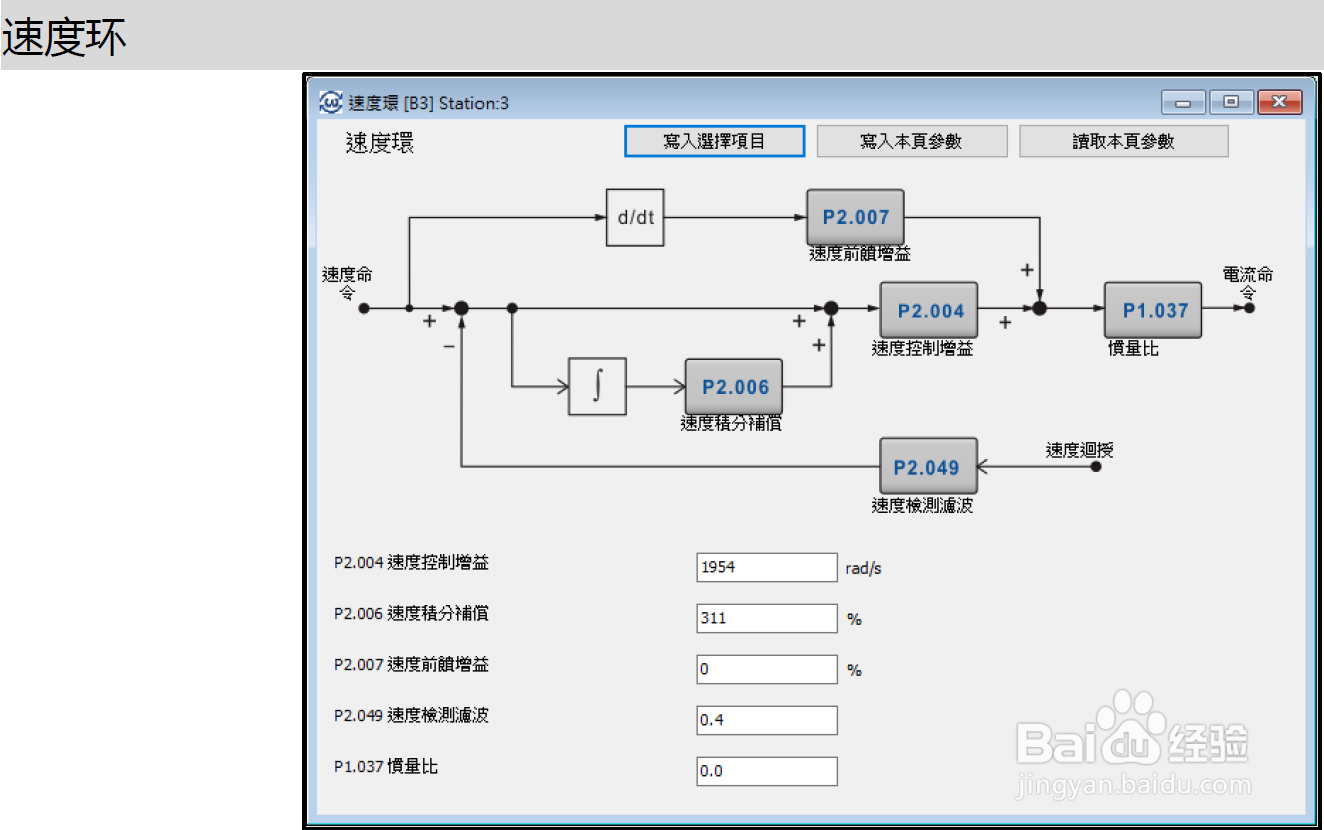

ASDA-Soft将伺服驱动器的控制架构以方块图的方式呈现，让具备控制架构知识的工程人员可以针对各别参数做修改。

16/16

基本功能参数设置完成。
