今天小编来做一个STM32F407开发板的蜂鸣器实验，这个实验和之前的LED实验有些类似，大家可以比较着进行学习。工具/原料moreSTM32F407keil5方法/步骤1/11分步阅读

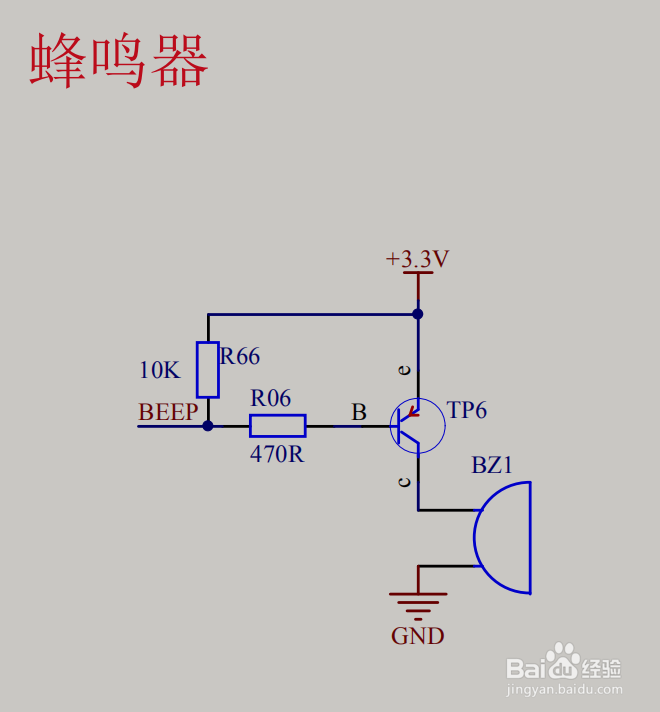

下图是蜂鸣器硬件的原理图，由于蜂鸣器的驱动电流比较大，但是STM32的输出电流达不到，所以这里加了一个三极管用于电流放大，如下图：

2/11

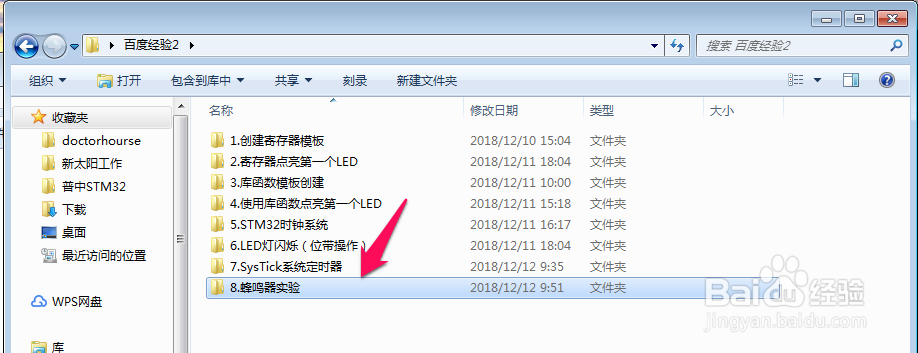

这个蜂鸣器实验在之前的基础上进行，将【SystTick系统定时器】实验项目复制并且命名为【蜂鸣器实验】，如下图：

3/11

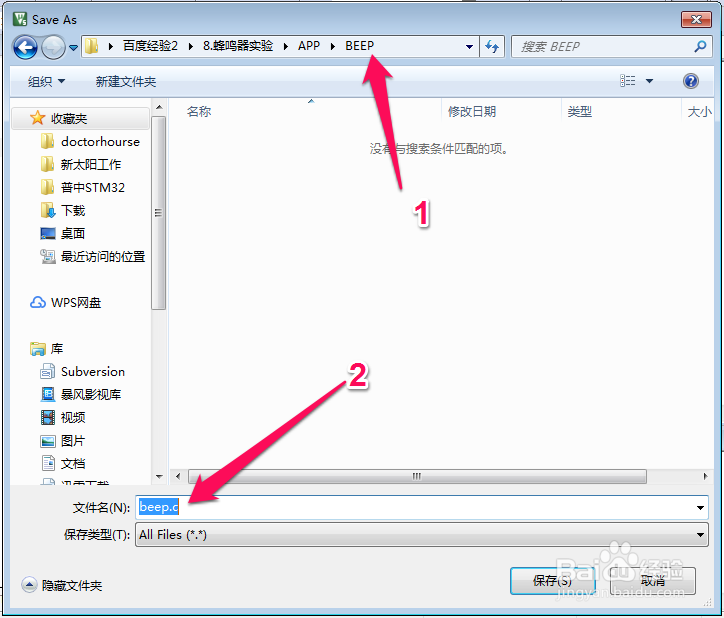

打开项目新建文件beep.c，并保存到文件夹APP下的BEEP文件夹中，如下图：

4/11

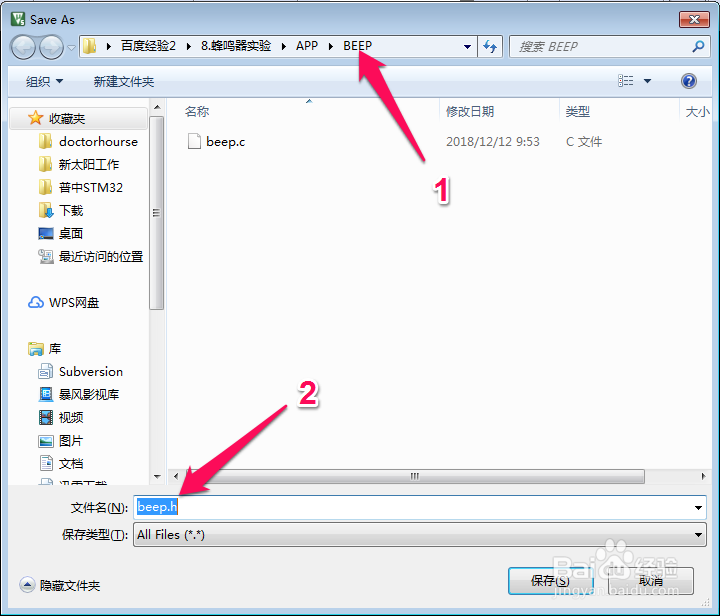

新建文件beep.h，并保存到文件夹APP下的BEEP文件夹中，如下图：

5/11

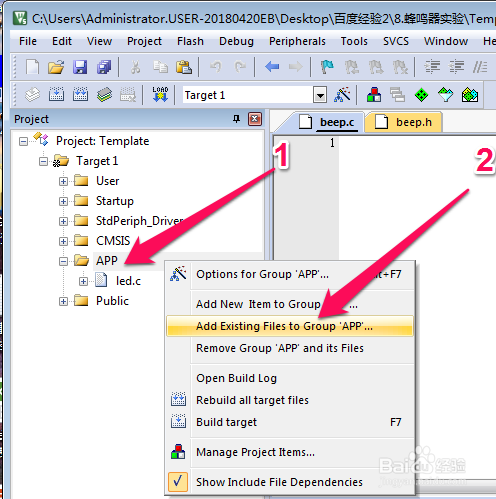

按照下图中红色箭头指示点击文件夹【APP】，然后点击【Add Existing Files to Group】，将新建的beep.c文件和项目进行关联，如下图：

6/11

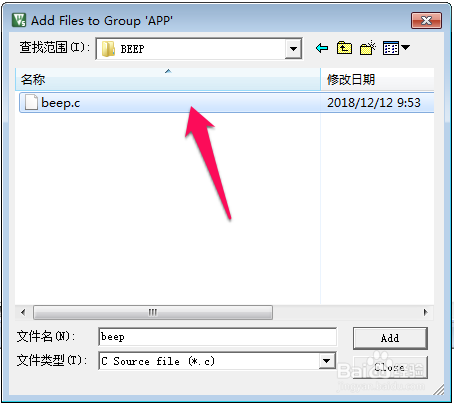

找到beep.c文件，将beep.c文件添加到项目中，与项目进行关联，如下图：

7/11

然后将beep.h头文件与项目进行关联，如下图：

8/11

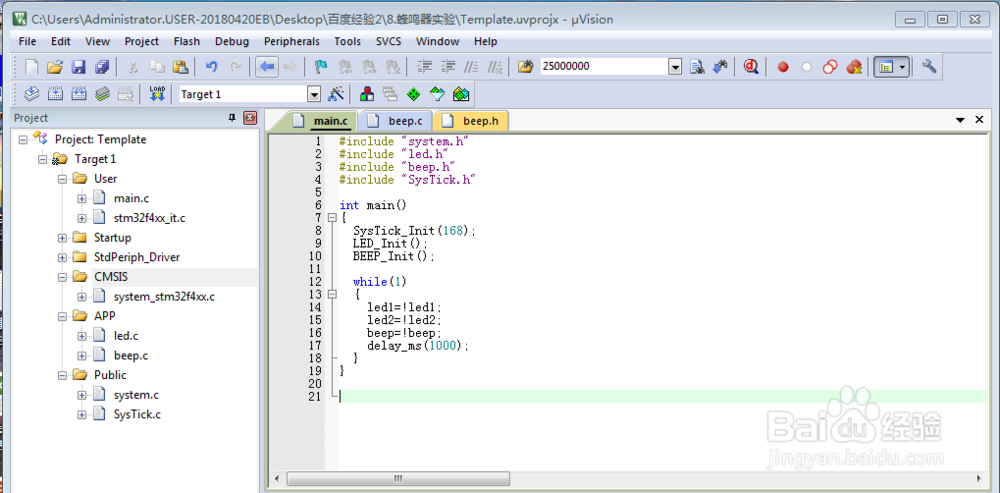

下图是main.c文件代码，在之前的led代码上增加beep代码，功能是实现beep代码1秒响一次，如下图：

9/11

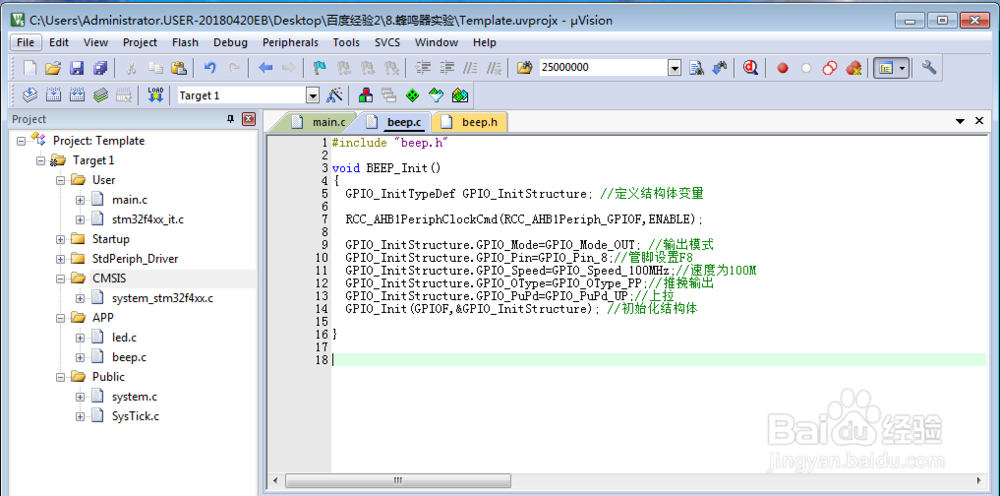

下图是beep.c文件代码，如下图：

10/11

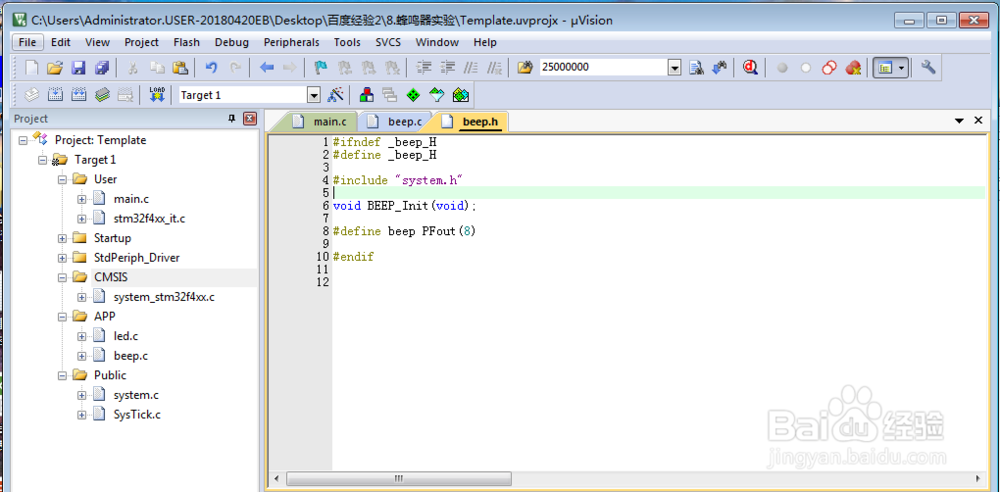

下图是beep.h文件代码，如下图：

11/11

至此所有代码修改完毕，然后对所有代码进行编译，0错误，0警告，可以将代码下载到开发学习板中观察实验现象了，如下图：

注意事项

个人观点，仅供参考。

感谢阅读。
