在利用ANSYS进行分析的时候，有些变量需要利用已有数据进行线性插值得到，这里介绍一下利用ANSYS的表格工具（table）进行三维线性插值。工具/原料moreANSYS有限元软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

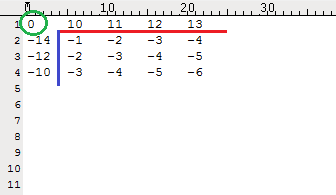

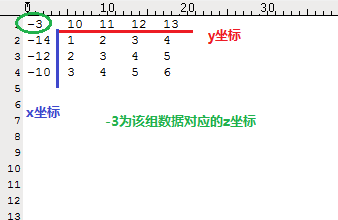

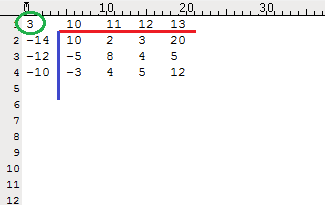

假设有下面三组外部数据，每组数据的第1列表示x坐标，第1行表示y坐标，第1行和第1列交叉的数据则表示该组数据对应的z坐标。
2/6现在利用三维线性插值来求x=-11，y=10.5，z=1.5对应的值。
先利用ANSYS定义一个三维表格t：*dim,t,table,3,4,3

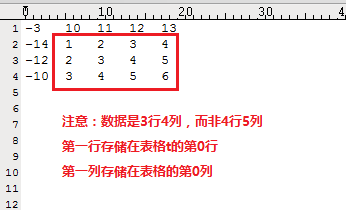

表示三行4列3个面，因为上述外部数据文件对应3行4列，如图所示。

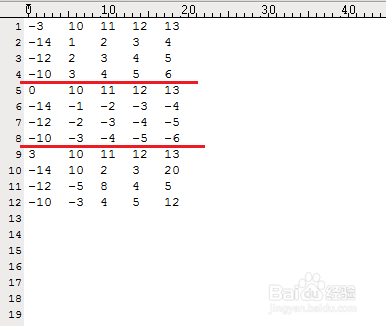

3/6外部数据表的格式要求如图所示，三个面的数据从上往下依次排列；
特别注意：z坐标从小到大排列，每个面对应的x和y坐标也必须从小到大排列。
4/6假设外部数据的文件名及其扩展为shuju.dat, 用如下命令读入外部的数据表：
*tread,t,shuju,dat,,,

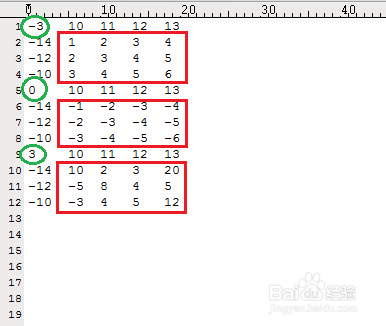

实际读入的元素为下图红色矩形框中的数据。

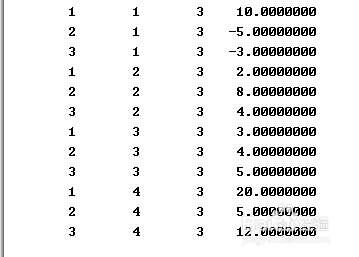

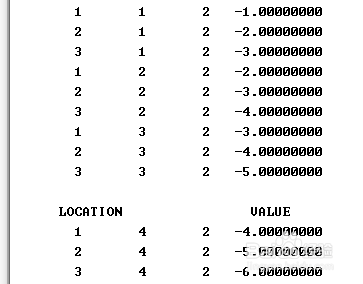

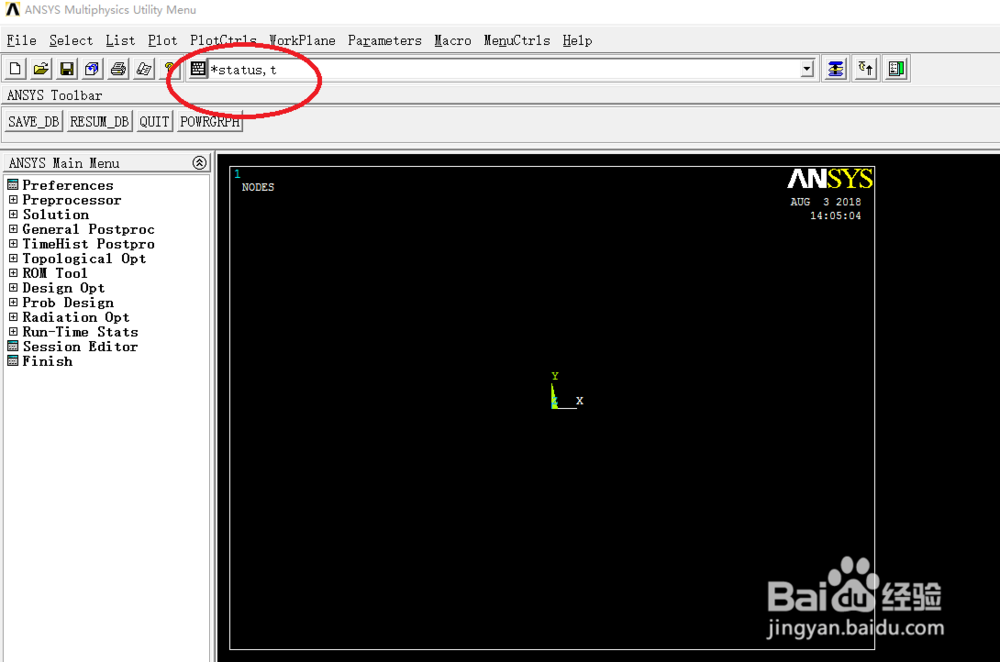

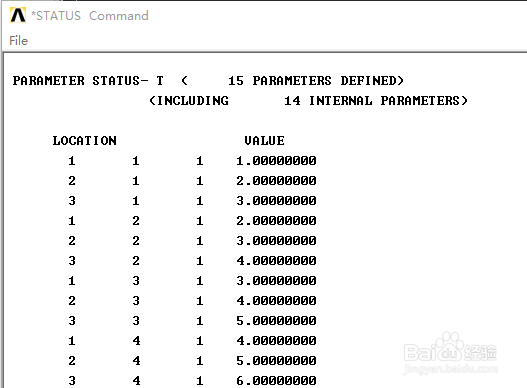

5/6在ANSYS中运行上述命令，查看建成的表格 t 的元素情况：*status,t
可以看出形成的表格数据与外部数据一样。
6/6进行三维线性插值，求x=10.5，y=-11，z=1.5对应的值：
y=t(-11,10.5,1.5)

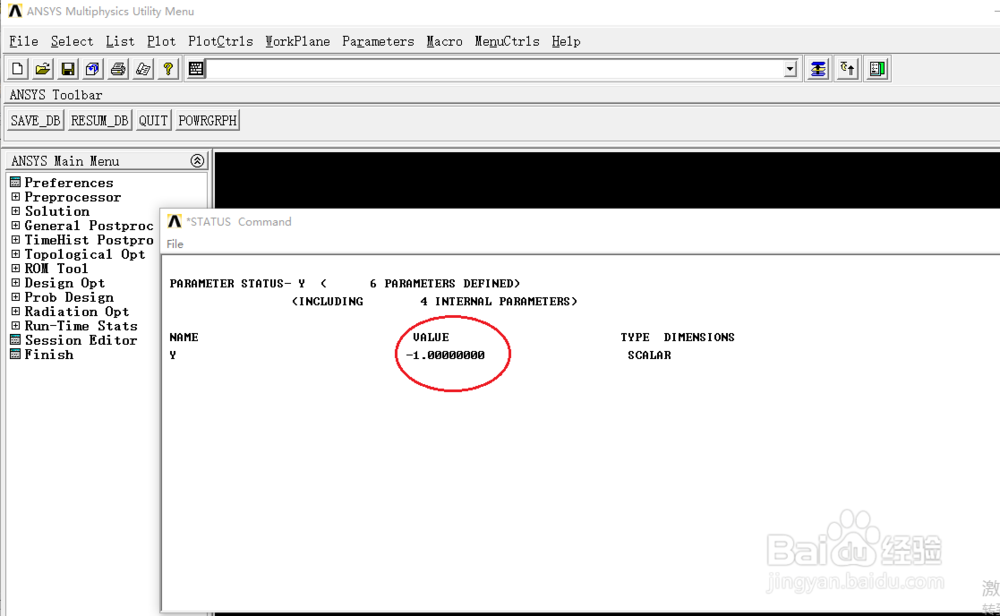

查看插值结果：*status,y
结果与手算的一样。
注意事项外部数据的存储格式十分重要，三个坐标都必须按升序排列
当坐标超出外部数据的坐标范围，则会自动取边界值，而无法外延插值
