在CREO中，如下图所示的结构假设不使用扫描，有什么办法可以创建吗？答案是有的，骨架折弯就是其中的一种方法，下面我们借助这个案例来看一下CREO的骨架折弯命令怎么用。工具/原料moreCREO 6.0方法/步骤1/7分步阅读

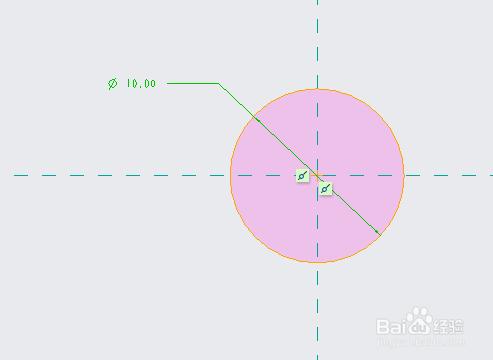

创建一个如下图所示的草绘，绘制一个直径10mm的圆，然后确认退出草绘。

2/7

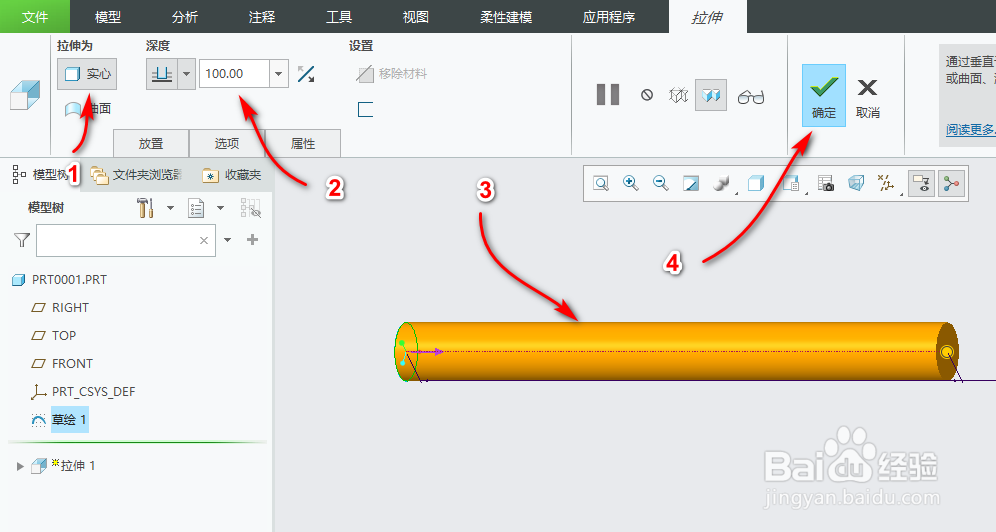

点击“拉伸”命令，选择“实体”，然后将“深度”设置为100mm，“确认”完成，创建一个直径为10mm，长度为100mm的圆柱体。

3/7

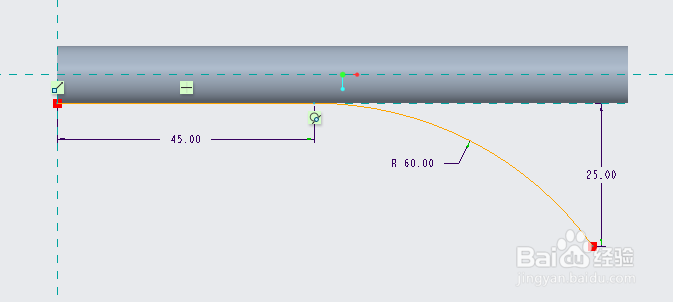

再新建一个草绘，将圆柱体的外缘参照，然后绘制如下图所示的草图，完后后确认退出草绘。

4/7

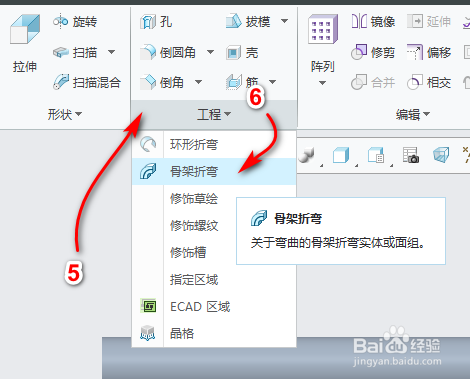

依次点击“工程”/“骨架折弯”，打开骨架折弯命令。

5/7

此时上一步绘制的草绘被选中，但是起点的位置不是我们想要的，这是我们点击一下如下图所示位置的箭头，起点将变更到圆圈圈出的位置。

6/7

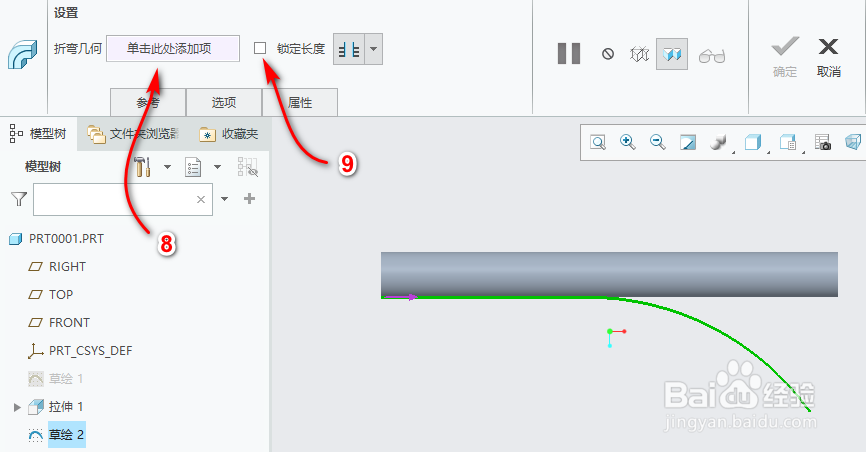

折弯几何选择我们绘制的圆柱体，并勾选“锁定长度”（如果不勾选“锁定长度”，圆柱折弯后的尺寸会边长或变短）。

7/7

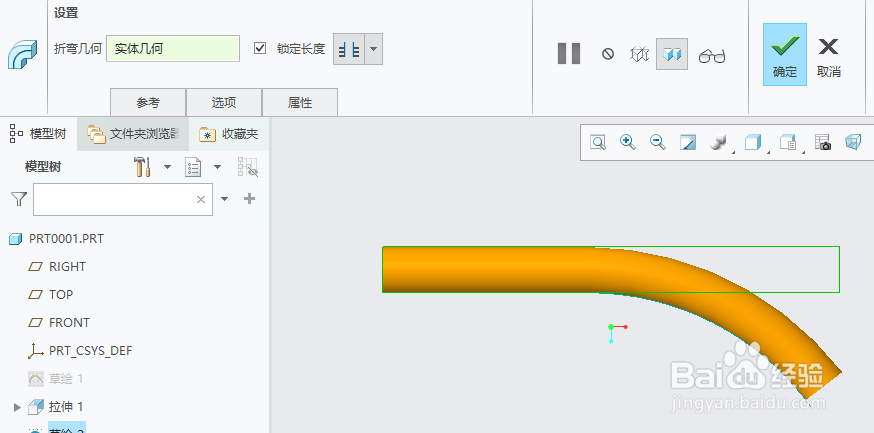

点击确认完成骨架折弯操作，效果如下图所示。

注意事项

本经验仅适合于有一定CREO基础的朋友参考使用，没有接触过的朋友上手会有一定困难。

不同软件版本会有细微差异，但整体操作方法是相同的

本经验中所有的参数设定并不唯一，仅供参考
