初学pcs7，确实感觉很难。有些数据，总需要在线监测其状态，以便更好的编写逻辑。在TestMode下监视逻辑里边的数据时，看到显示的数据总是####。网上找了一些资料，都没有找到有用（如：修改系统语言设置，修改软件语言设置等），静下心来，慢慢摸索，终于找到了正常数值显示的方法。工具/原料more操作设备：计算机操作系统：windows 7操作软件：PCS7方法/步骤1/8分步阅读

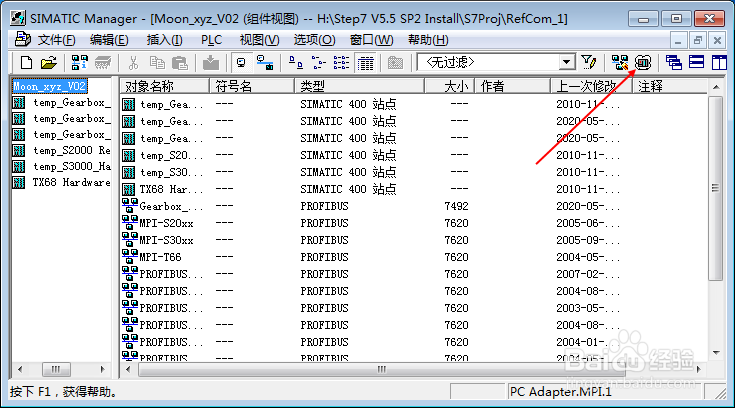

点击功能区里面的“仿真器”，开启仿真功能。（如果已经开启，则先停止运行）

2/8

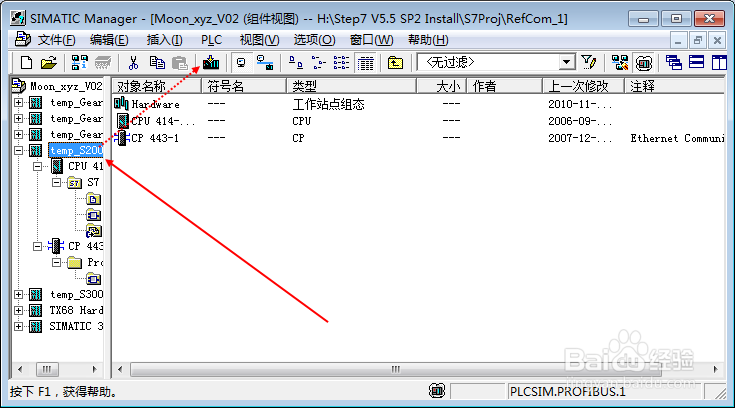

选择总的项目文件，点击【PLC】，【将站点上传到PG】。

3/8

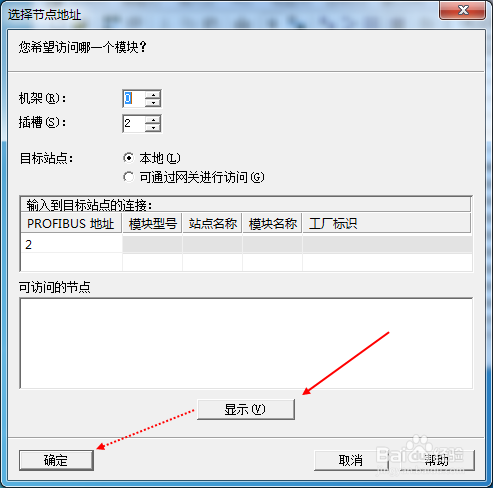

点击【显示】，将会显示出相应的CPU、节点等信息，之后点击【确定】。（如果不行，重来一次）

4/8

选择含有逻辑图的节点，之后点击“下载”图标下载程序。

5/8

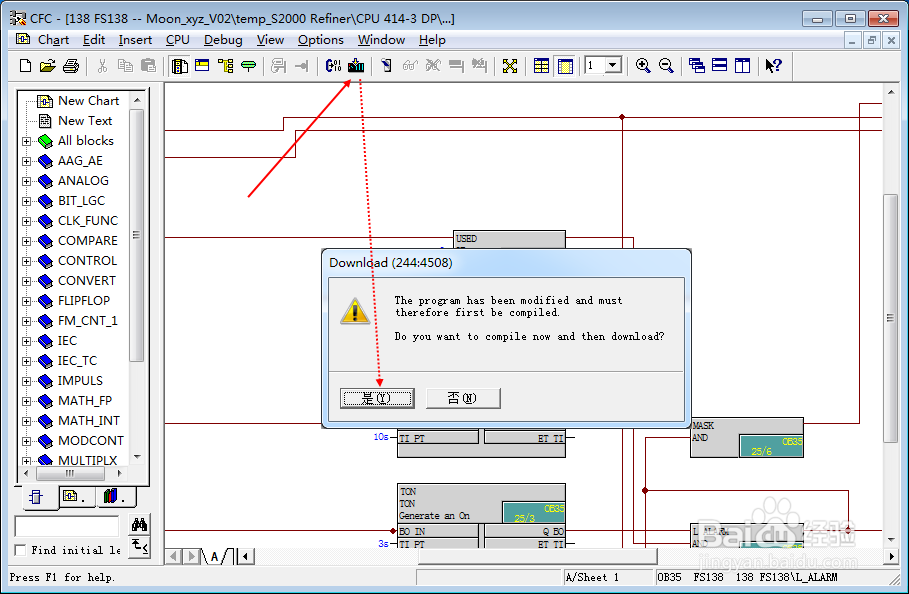

打开逻辑图，点击“下载”图标，在弹出的提示里边选择“是”。

6/8

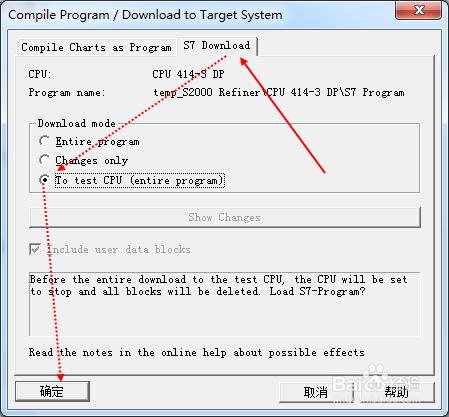

选择“S7 Download”，选择“To test CPU”，再点击【确定】。

7/8

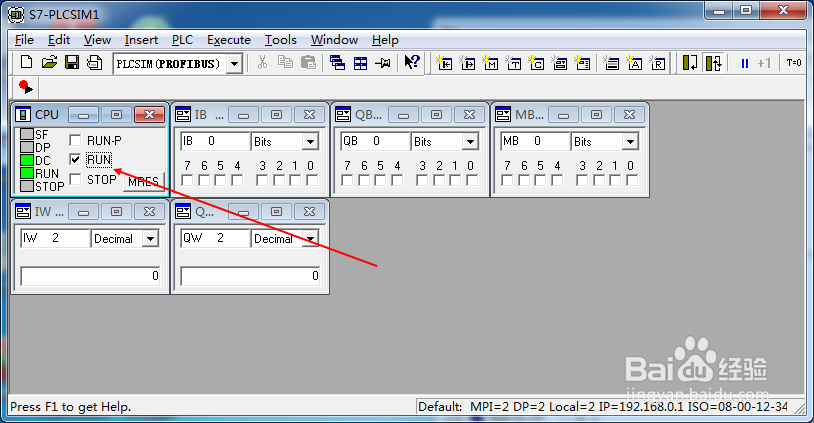

将PLC仿真器打到RUN。

8/8

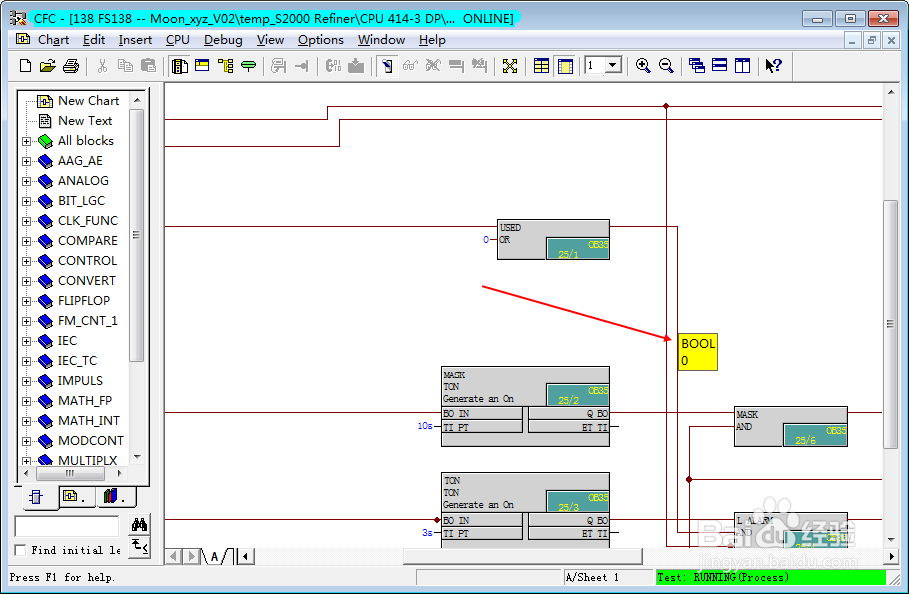

逻辑图里面开启Testmode，鼠标划过将会看到数据显示。

注意事项

此操作方法仅用于学习，请勿用于实操现场设备。

个人经验，仅供参考。
