订阅如何在AD中放置 TVS二极管？
来源：网络收集 点击： 时间：2024-05-02【导读】：
我们在使用AD绘制原理的时候难免用到TVS二极管，本文就为大家介绍如何在AD中放置TVS二极管。工具/原料more软件版本：Altium designer 9操作系统:Windows 7 64 位 版本: 6.1方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

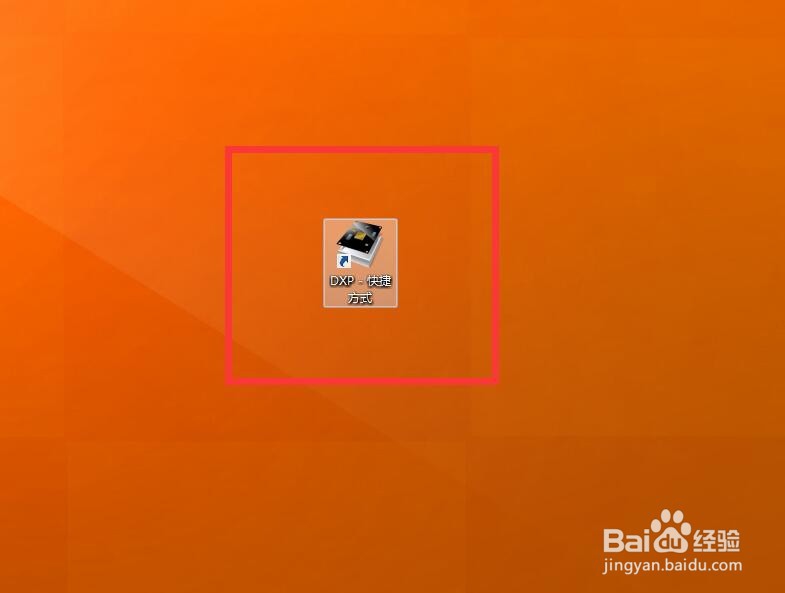

首先打开AD软件，如图

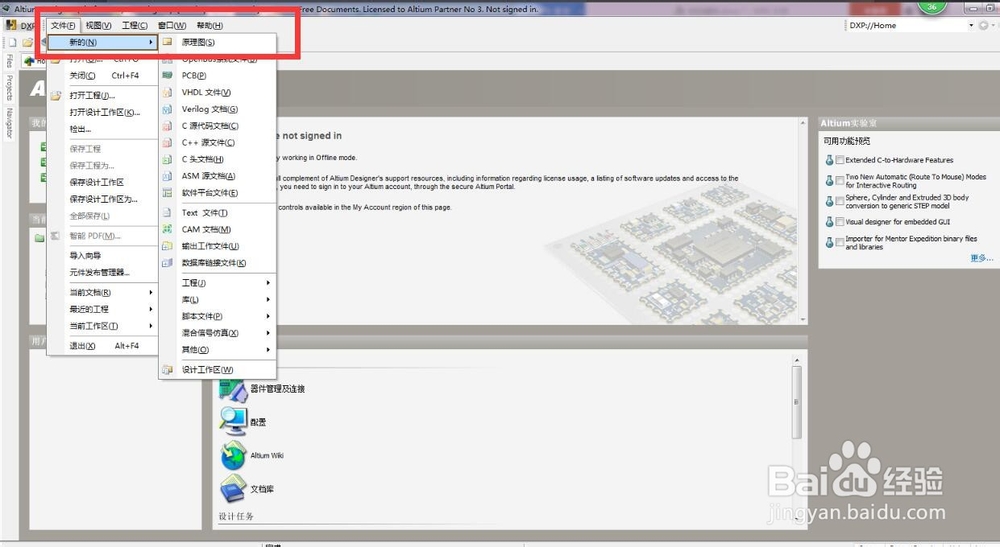

2/6依次点击文件-新的-原理图，如图

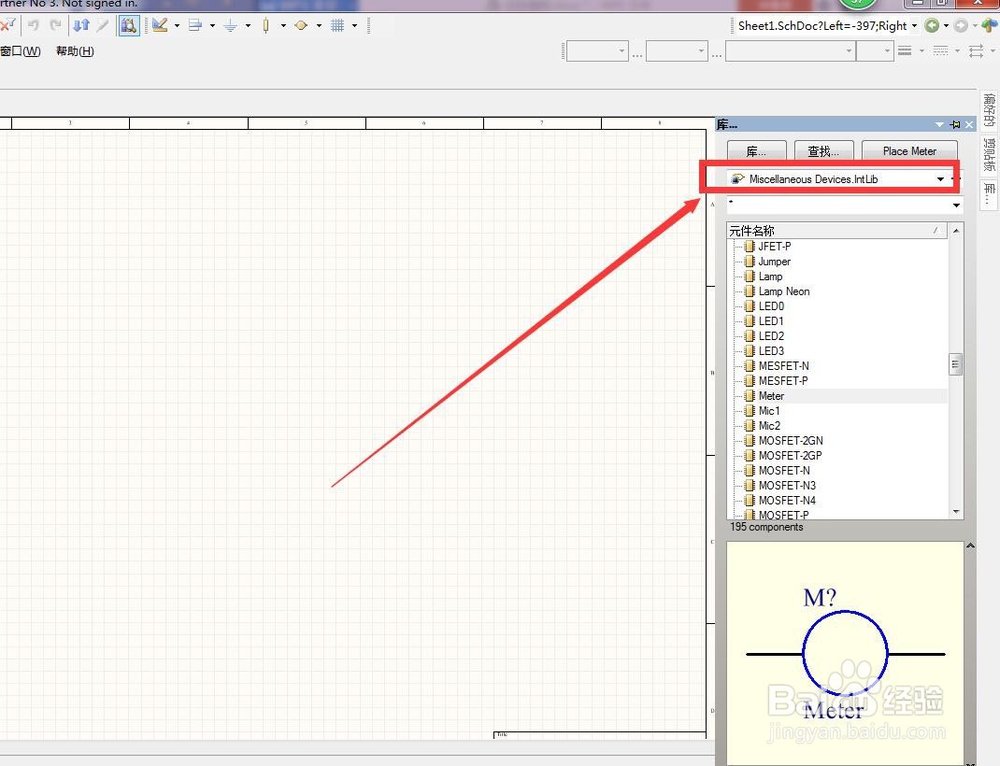

3/6然后在右侧找到如图所示的库，如图

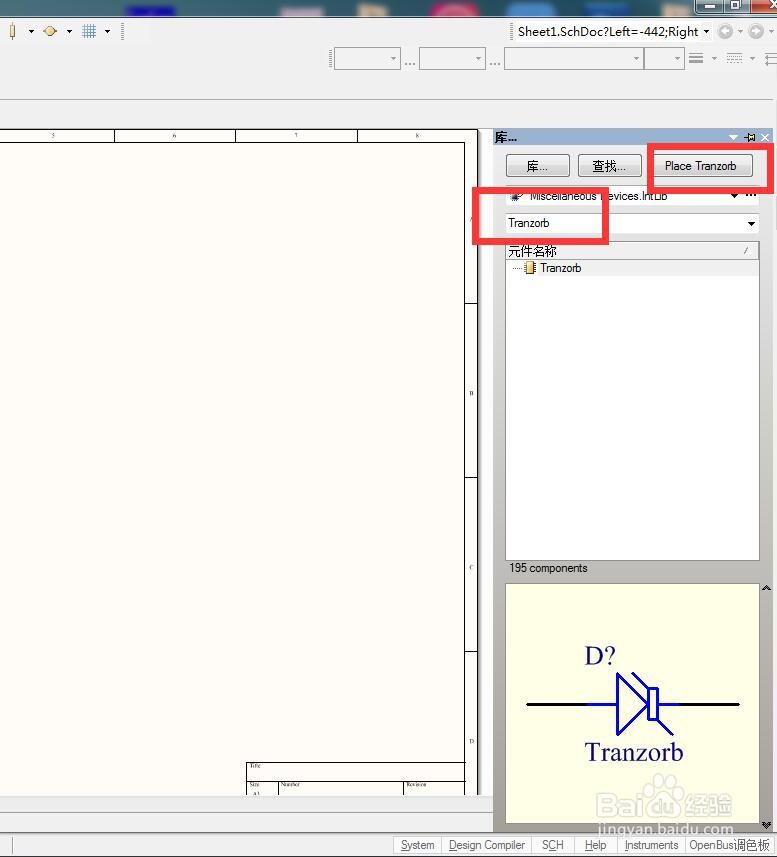

4/6接着输入“Tranzorb”，然后点击“Place Tranzorb”如图

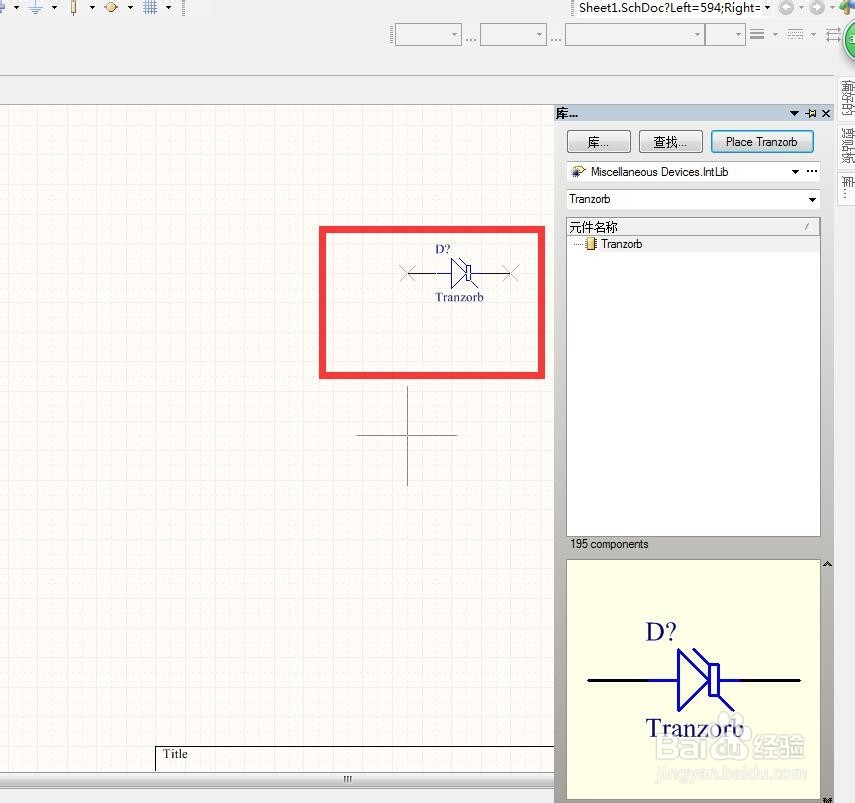

5/6此时出现一个活动的TVS二极管，如图

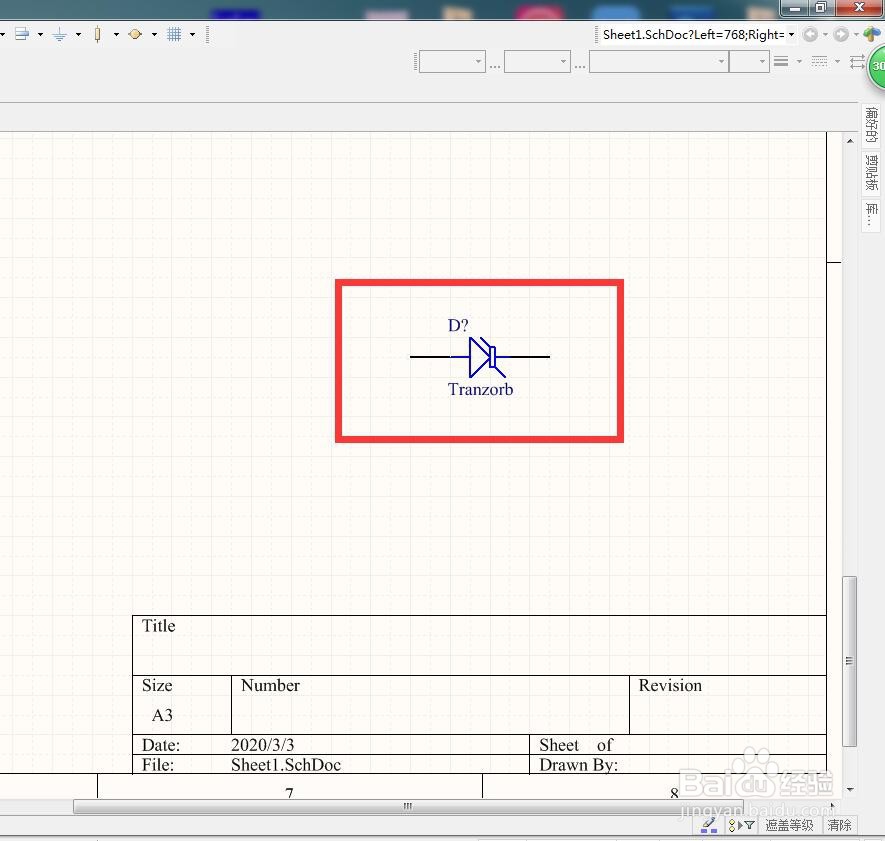

6/6拖动TVS二极管到合适的位置，单击鼠标左键完成绘制，如图，这样一个TVS二极管就绘制好了。
注意事项注意 TVS二极管的PCB封装。
TVS二极管原理图AD版权声明：
