cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。PCB布线时首先要设置约束规则，本文介绍一下如何进行约束规则的设置。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/5分步阅读

第一步，打开PCB editor设计软件；

2/5

第二步，打开PCB工程文件；

3/5

第三步，依次点击setup-constraints-electrical;

4/5

第四步，进入electrical constraint ,可以设置电气相关的约束规则；

5/5

第五步，在该选项中，可以设置约束规则适用于那些电气层，以及line width 以及line neck参数；这样就把电气规则的部分设置好了。

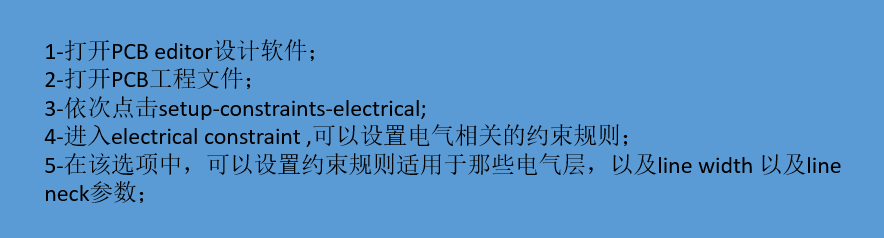

总结1/1

1-打开PCB editor设计软件；

2-打开PCB工程文件；

3-依次点击setup-constraints-electrical;

4-进入electrical constraint ,可以设置电气相关的约束规则；

5-在该选项中，可以设置约束规则适用于那些电气层，以及line width 以及line neck参数；

注意事项

以上是个人操作经验，仅供参考，谢谢！
