订阅SolidWorks零件3D转2D图形
来源：网络收集 点击： 时间：2024-05-02【导读】：
工作中，使用SolidWorks画钣金零件，需要转2D图形输出。分享一下操作方法：工具/原料moreSolidWorks软件电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
软件标准三视图

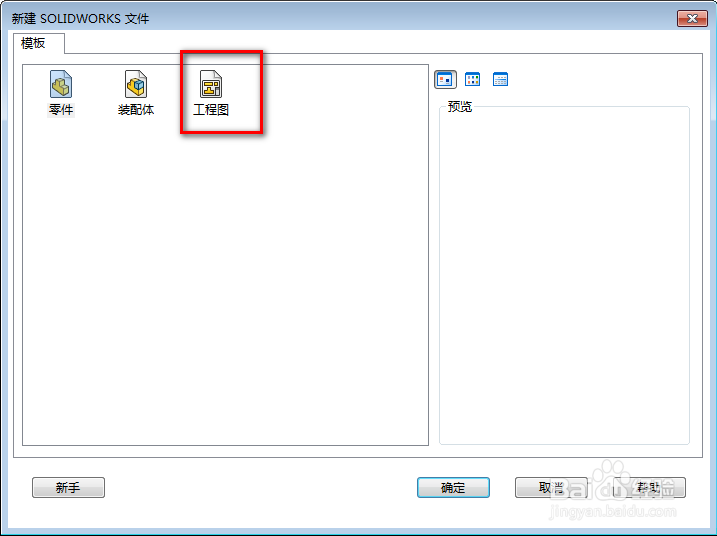

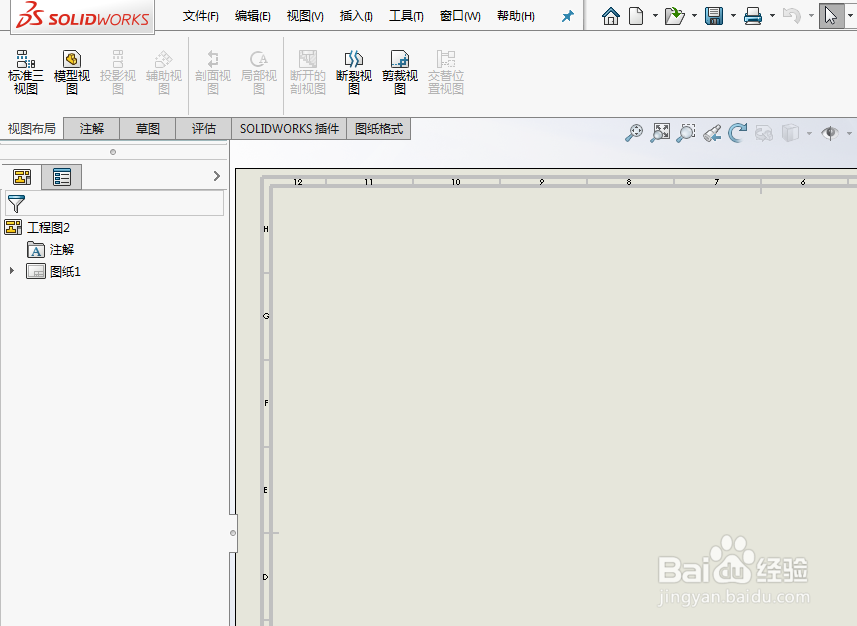

打开SolidWorks软件，新建工程图

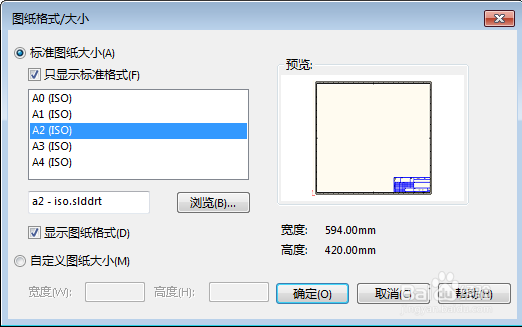

2/8选择针图面尺寸；

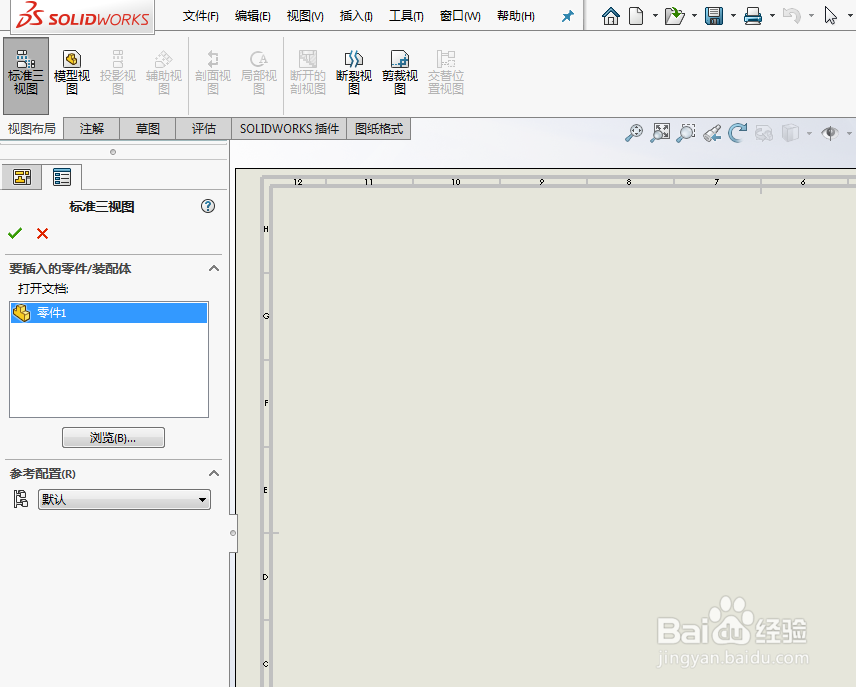

3/8点击视图布局，再点击标准三视图；

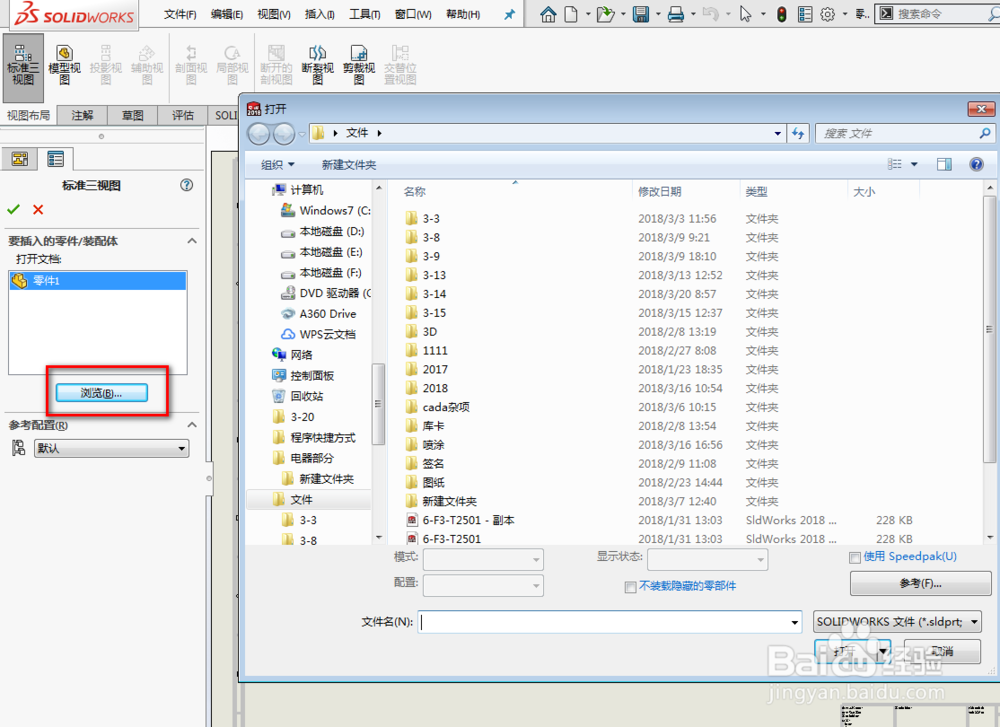

4/8点击浏览，里面选取零件，双击；

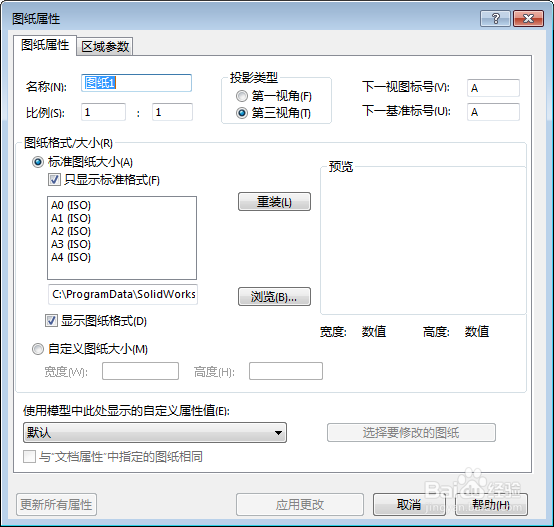

5/8右击图纸，里面的属性，根据习惯修改投缘视角。

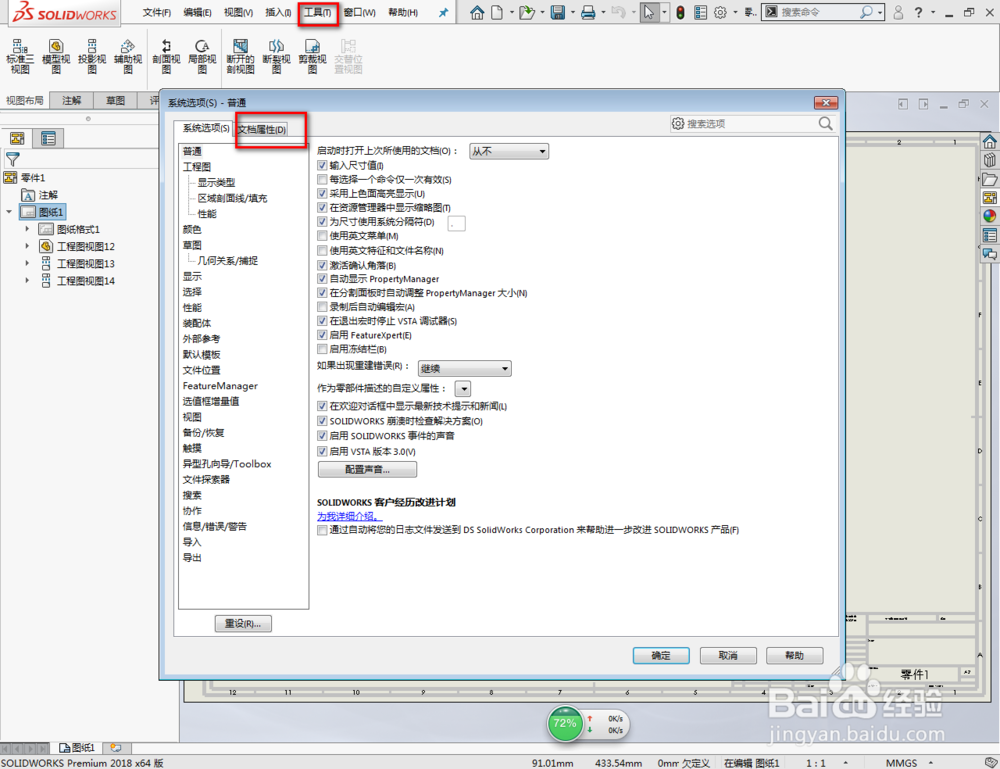

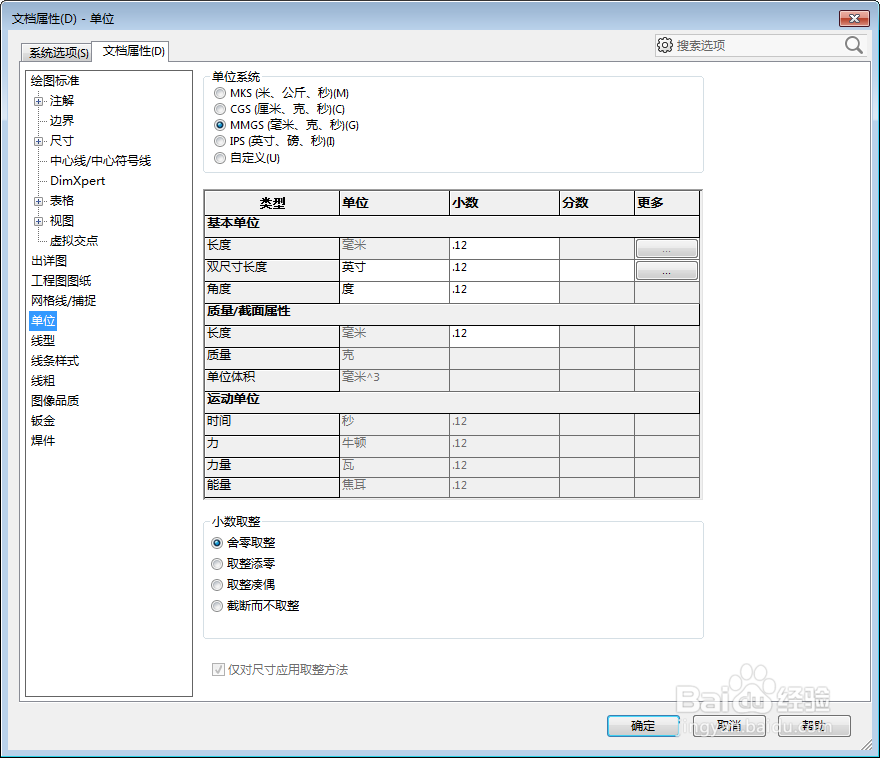

6/8选择工具里面选项，点击文档属性，选里面单位，根据需要选择合适的单位，SolidWorks默认为英寸；

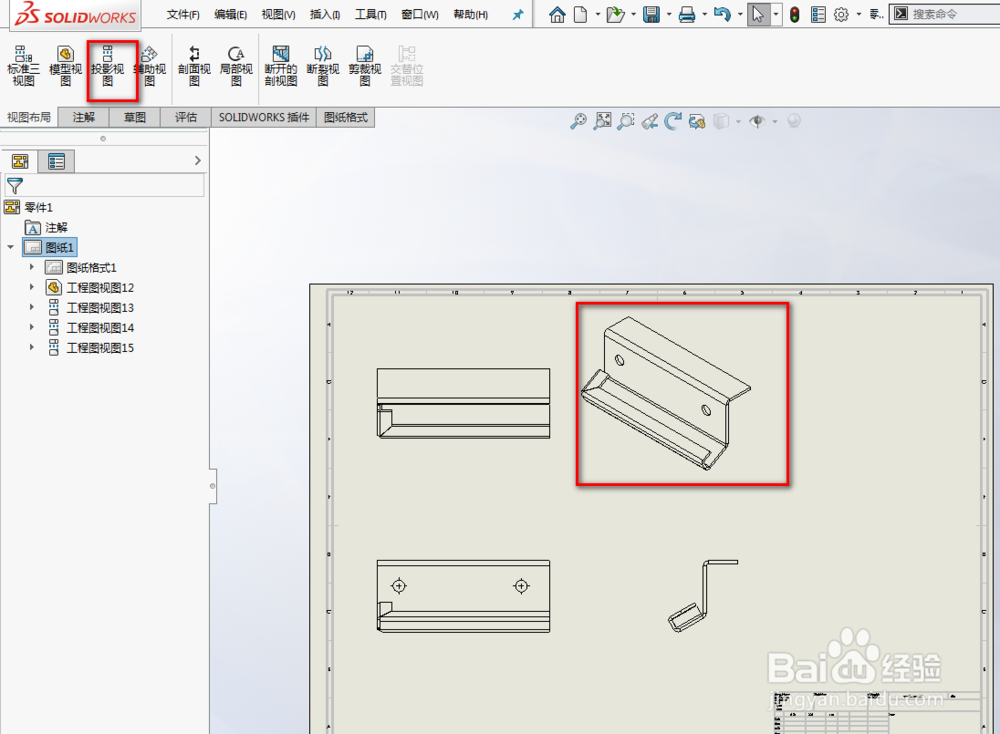

7/8点击主视图，图面显示投影视图按钮，点击立体轴测图。

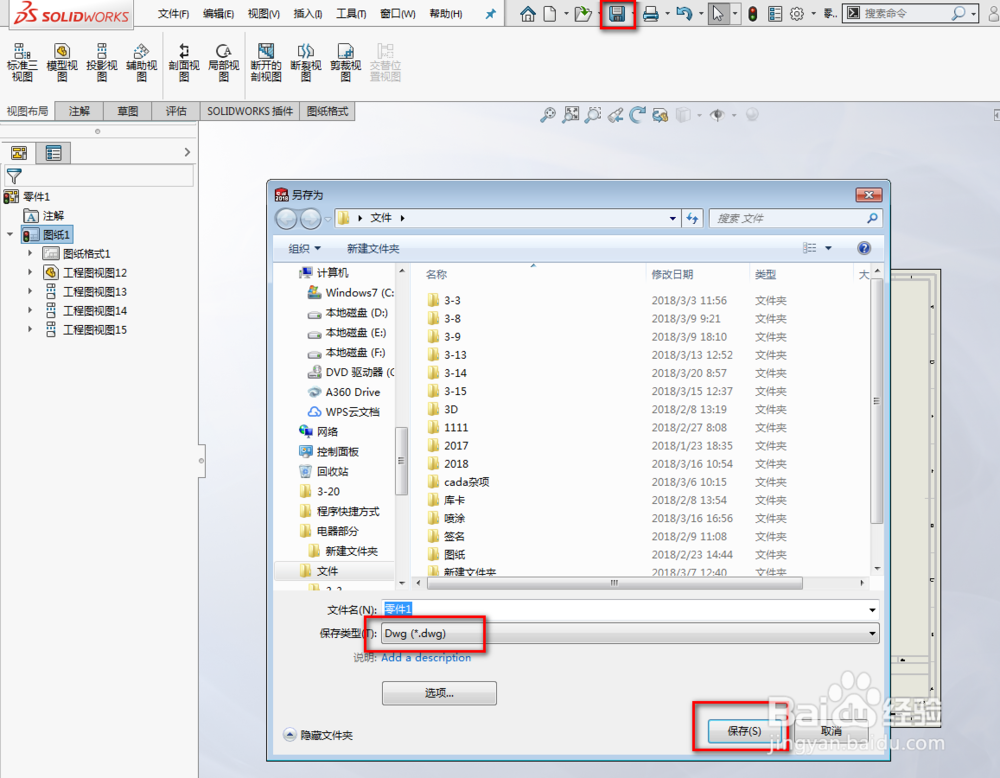

8/8保持图纸2D格式，生产dwg文件
